工业级钢结构五级旋风预热装置

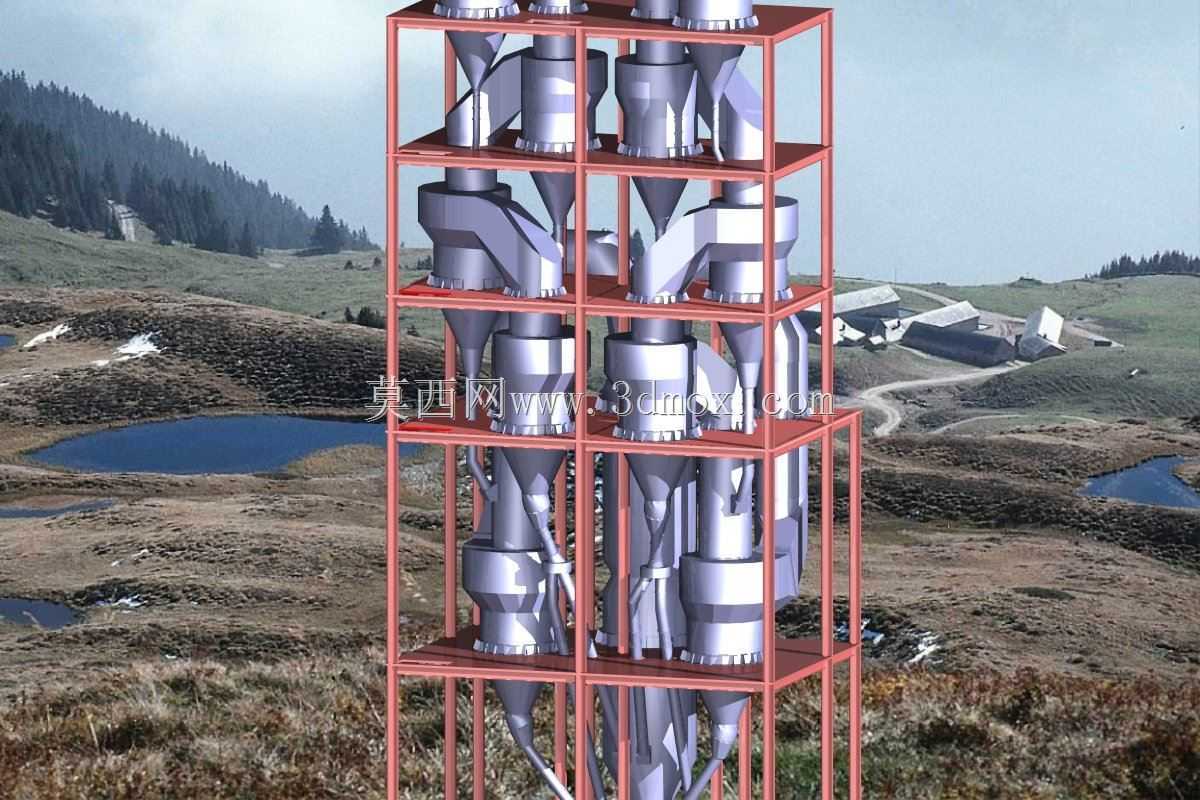

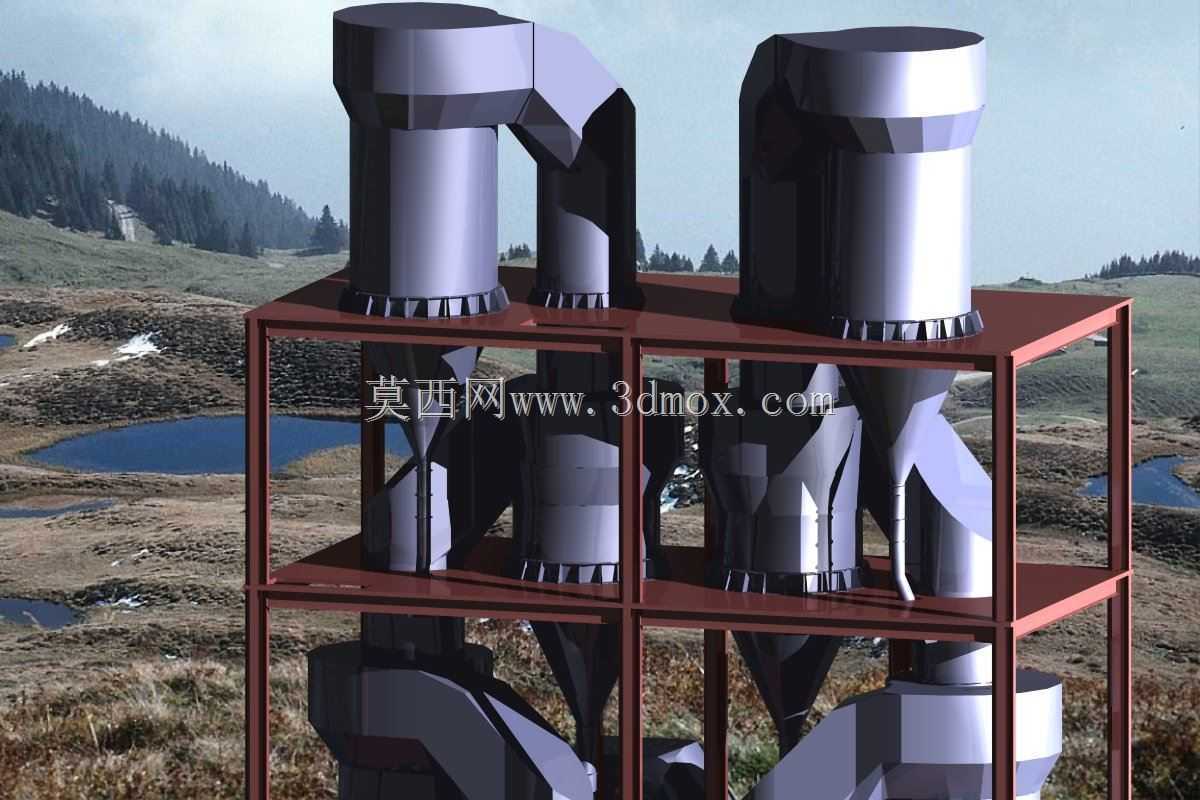

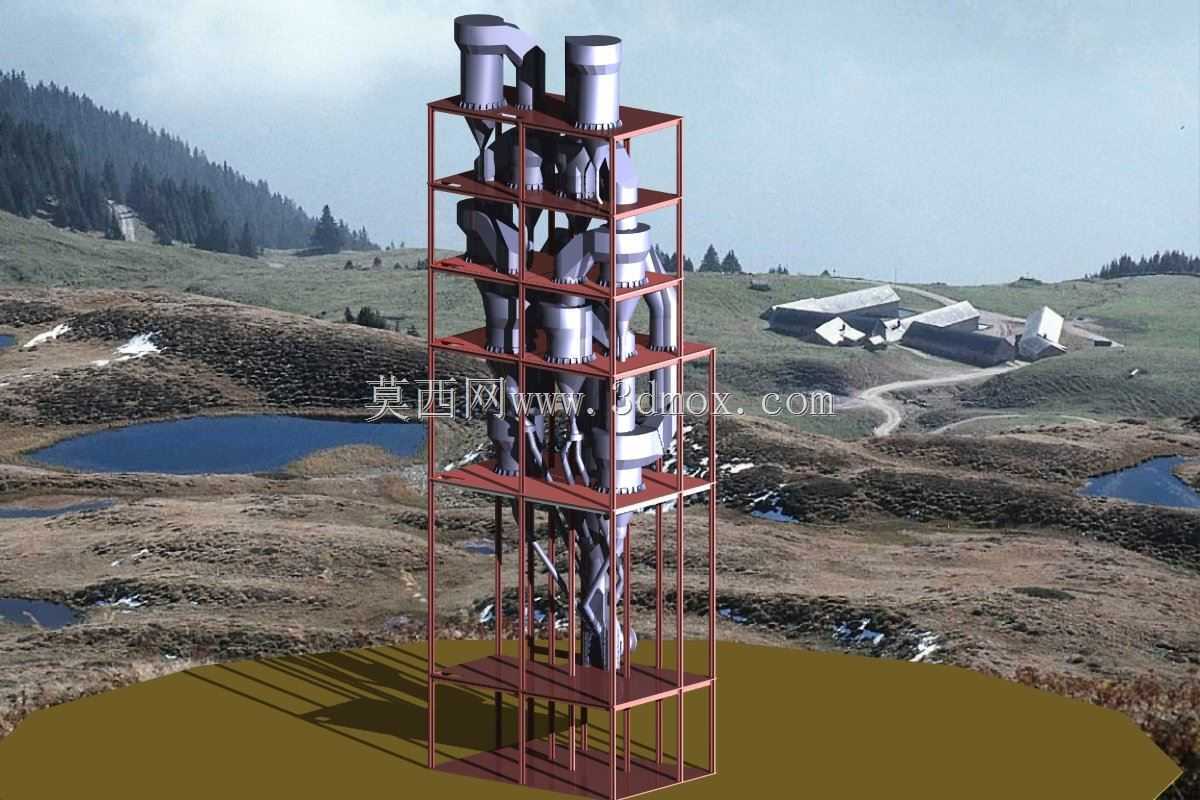

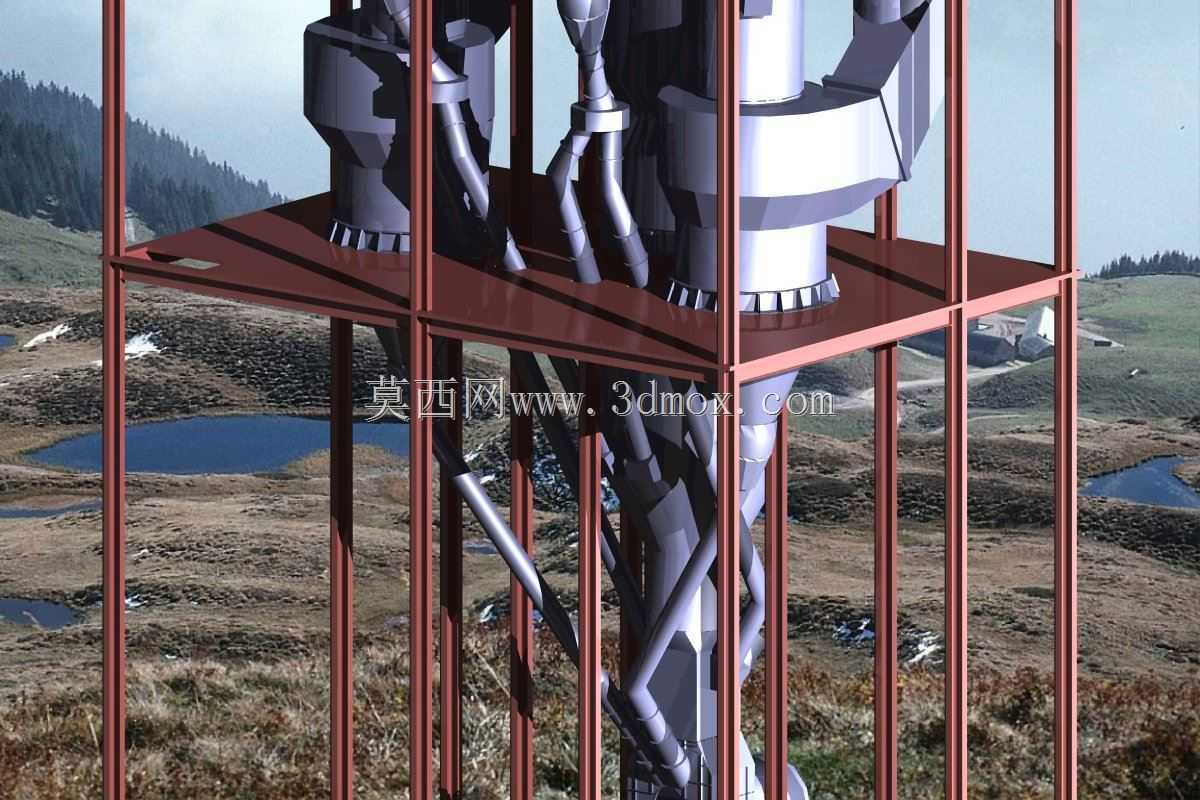

该设备主要应用于建材、冶金等行业的煅烧生产工段，是窑炉系统前端实现气固热交换的核心配套装置，承担着入窑生料预热、部分物料预分解的关键作用，能够充分利用煅烧窑尾排出的高温烟气余热，将常温待加工物料逐级加热至预定温度，大幅降低煅烧环节的燃料消耗，提升整条生产线的热利用效率与生产产能。整套设备采用多层钢结构框架作为承载主体，框架沿垂直方向分层布置五级旋风分离筒体，各级筒体通过异形连接风管依次串联，形成自下而上的烟气流通通道与自上而下的物料输送路径，高温烟气从设备下部进入后沿风管逐级上行，物料从设备顶部喂入后逐级撒落、与高温烟气充分接触完成热交换，最终经过预热的物料从设备底部卸出送入煅烧单元，换热后的低温烟气从顶部排出进入后续尾气处理环节。设计过程中针对各级旋风筒的径高比、进风口角度、内筒插入深度做了匹配性优化，在保证各级气固分离效率的同时尽可能降低系统风阻，减少配套引风机的运行能耗；连接风管采用变径流线型设计，避免物料在管道内壁沉积堵塞，保障物料输送顺畅。钢结构框架采用模块化分层设计，各层平台预留检修操作空间与设备安装余量，框架立柱与横梁的连接节点做了加强处理，可承载各级筒体满料运行时的总载荷，同时抵消设备运行过程中气流脉动带来的振动影响。设备各级旋风筒直径沿烟气流动方向做梯度匹配，从一级到五级的筒体直径依次适配不同工况下的气固混合流量，配套的烟腔室、虹吸管等附属部件尺寸均按照系统处理风量、物料流通能力做了对应设计，整体安装边界清晰，可直接与上下游煅烧炉、烟气管道、喂料装置做对接安装，现场安装时仅需按照预设的接口位置完成法兰连接与钢结构固定即可投入使用，无需对核心结构做二次调整。
