蜗轮对夹式软密封蝶阀结构设计

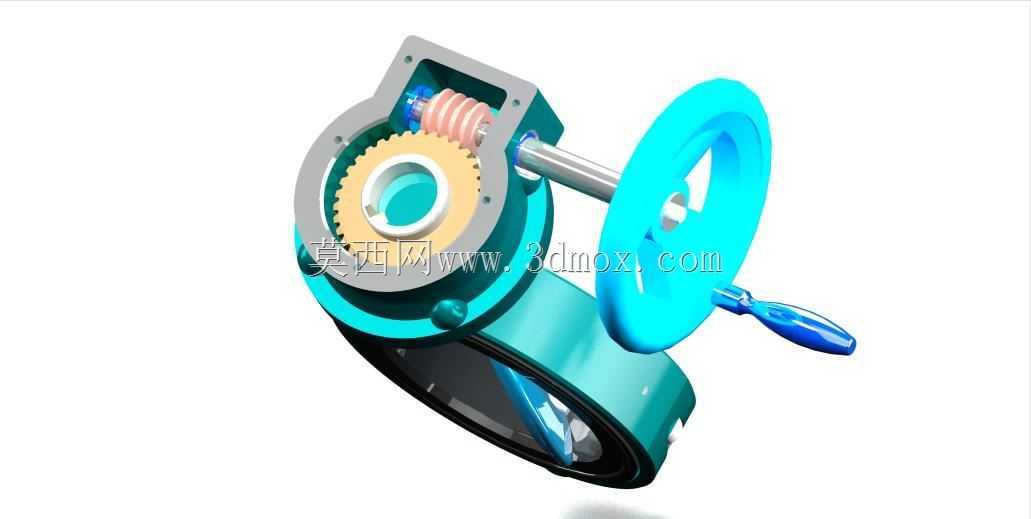

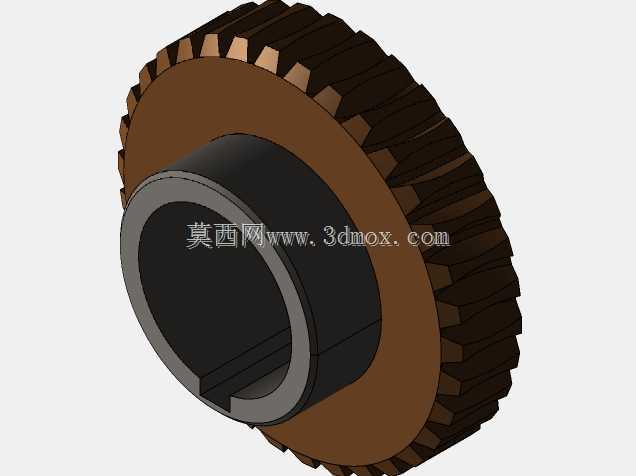

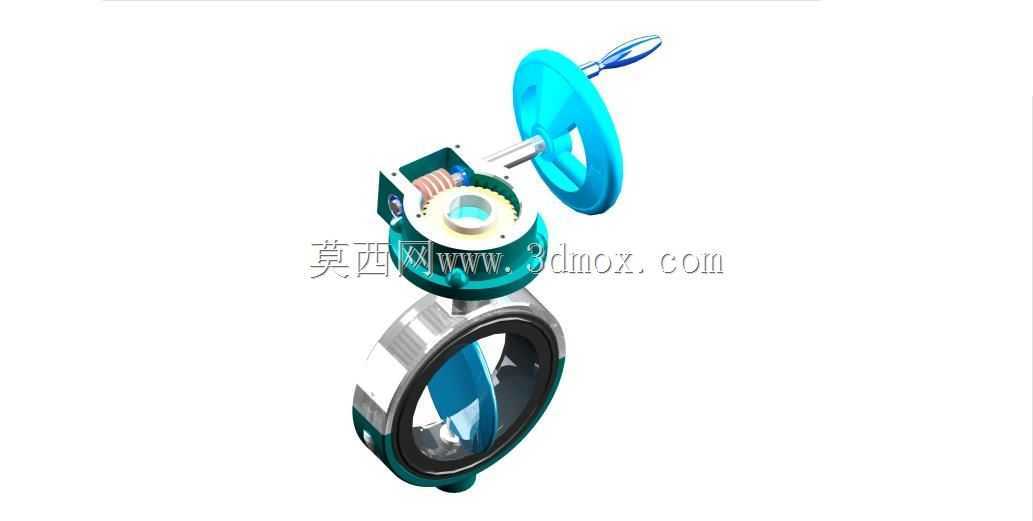

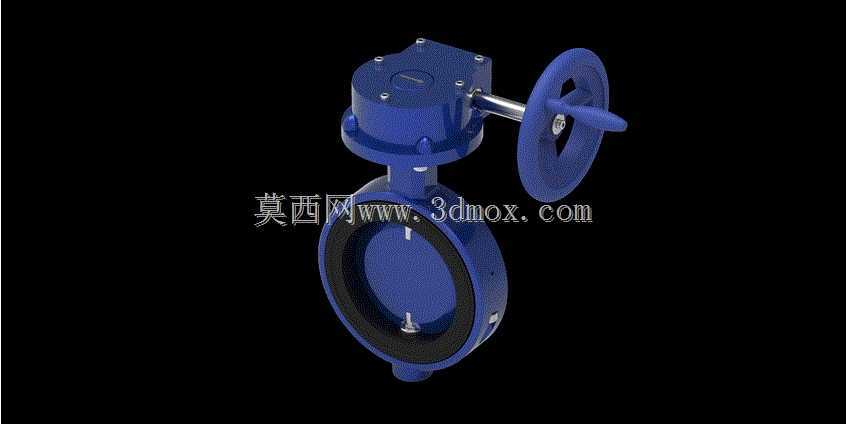

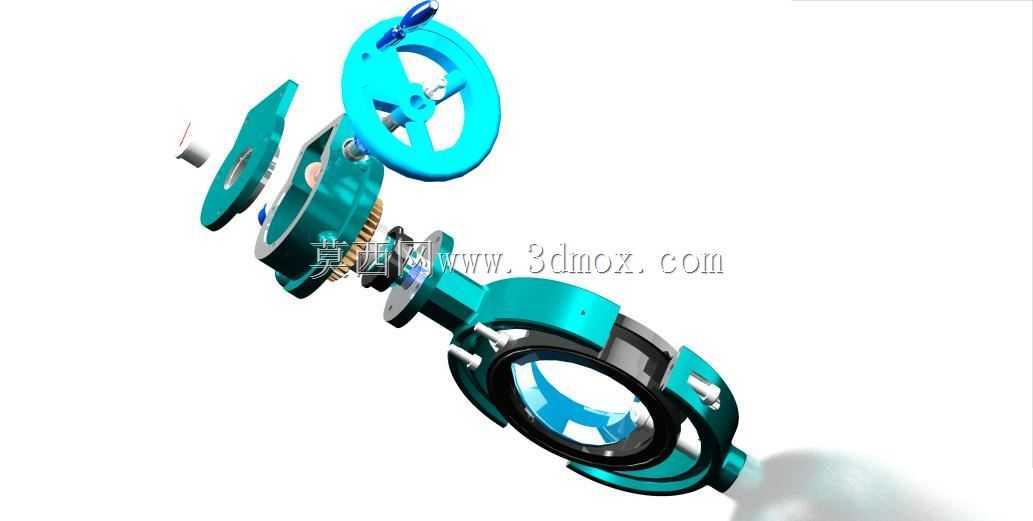

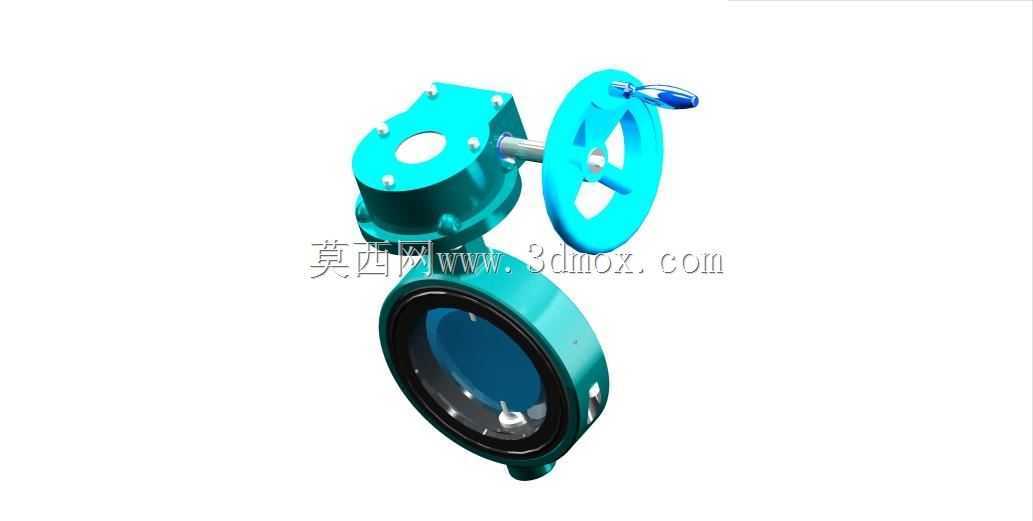

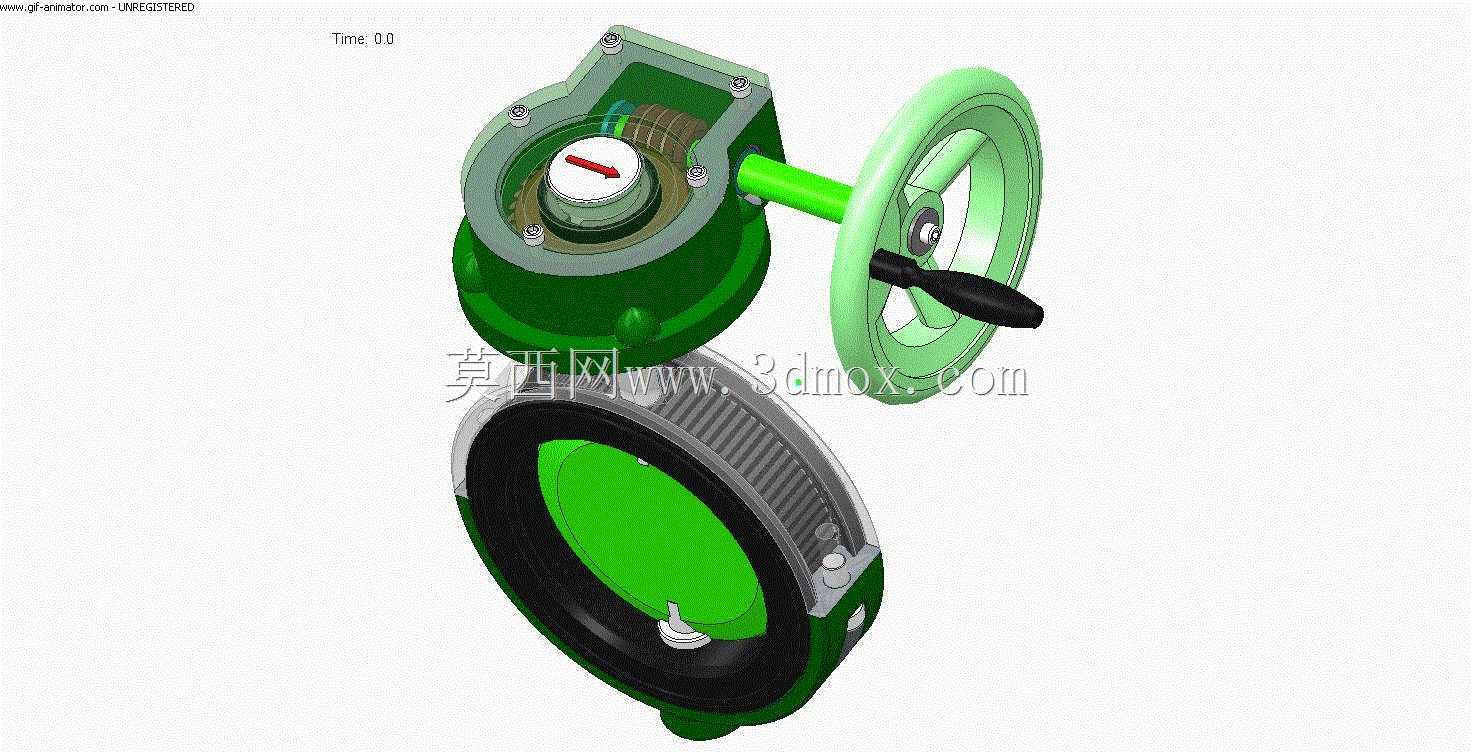

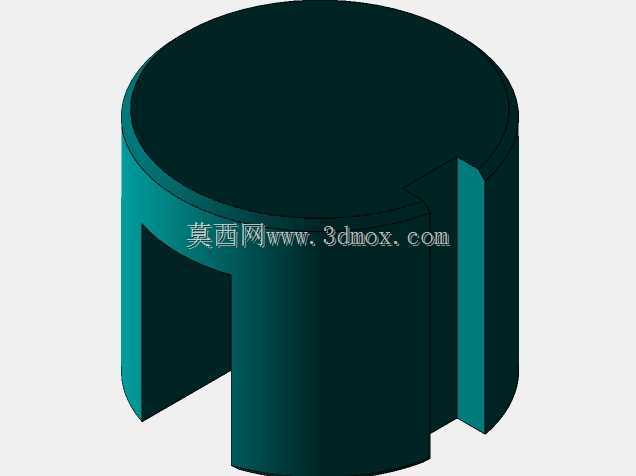

这款蜗轮驱动对夹式蝶阀，主要应用在市政给排水、暖通空调循环水、化工低压流体输送、消防供水管网等管路系统中，承担管路介质的截断与流量调节功能，适配公称通径150mm的低压管路工况，可稳定输送水、弱腐蚀性流体等常规介质，在楼宇管网、厂区工艺管线、区域输水系统中都有广泛的使用场景。从功能特性来看，该蝶阀采用蜗轮蜗杆传动结构，相比手柄式蝶阀操作力矩更小，启闭过程更加平稳，手轮驱动的设计可以让操作人员更精准地控制阀板开度，实现管路流量的线性调节，同时蜗轮结构具备自锁特性，阀板调整到指定开度后不会受介质压力冲击发生自行移位，能长期保持稳定的工作状态。软密封阀座采用橡胶材质包覆，密封面贴合紧密，在额定工作压力下可以实现零泄漏截断，有效避免管路介质的跑冒滴漏问题，降低管路运维的损耗与风险。在设计思路上，整体采用对夹式连接结构，阀体本身没有独立的法兰连接端，安装时直接夹在管路两端的配对法兰之间，通过长螺栓贯穿锁紧即可完成固定，相比法兰式蝶阀整体结构更紧凑，重量更轻，能有效节省安装空间，降低管路系统的整体载荷。阀体采用圆形一体式铸造结构，流道内壁光滑无明显凸起，阀板开启后与流道方向平行，介质通过时的流阻极小，能有效降低管路输送过程中的压力损失，减少泵送系统的能耗。外形尺寸方面，该蝶阀整体结构紧凑，阀体厚度较薄，安装时不需要在管路上预留过大的操作空间，手轮设置在阀体侧上方，操作时不会与周边管路、支架发生干涉，安装边界适配常规DN150法兰的安装间距，不需要对现有管路进行额外改造即可直接替换同规格的传统截断阀。阀杆与阀板采用防冲出结构设计，即使在长期带压工作状态下，阀杆也不会受介质压力作用脱出，提升了设备长期运行的安全可靠性，密封橡胶座采用嵌入式安装结构，后期维护更换密封件时不需要整体拆卸阀门，仅需拆开阀板压圈即可更换密封组件，大幅降低了后期运维的难度与成本。
