汽车发动机涡轮增压器剖面结构设计

涡轮增压器作为车用动力系统的核心增压部件，广泛应用于乘用车辆、商用车辆、工程作业机械的内燃动力单元中，核心作用是通过回收发动机排出的高温高压废气能量，驱动同轴连接的压气机叶轮对进入气缸的新鲜空气进行预压缩，在不增加发动机排量的前提下大幅提升进气充量，让燃油与空气的混合更充分，既可以提升动力输出上限，也能优化燃油燃烧效率、降低尾气排放水平，是当下小排量高功率动力方案、柴油动力机械的标配核心部件。

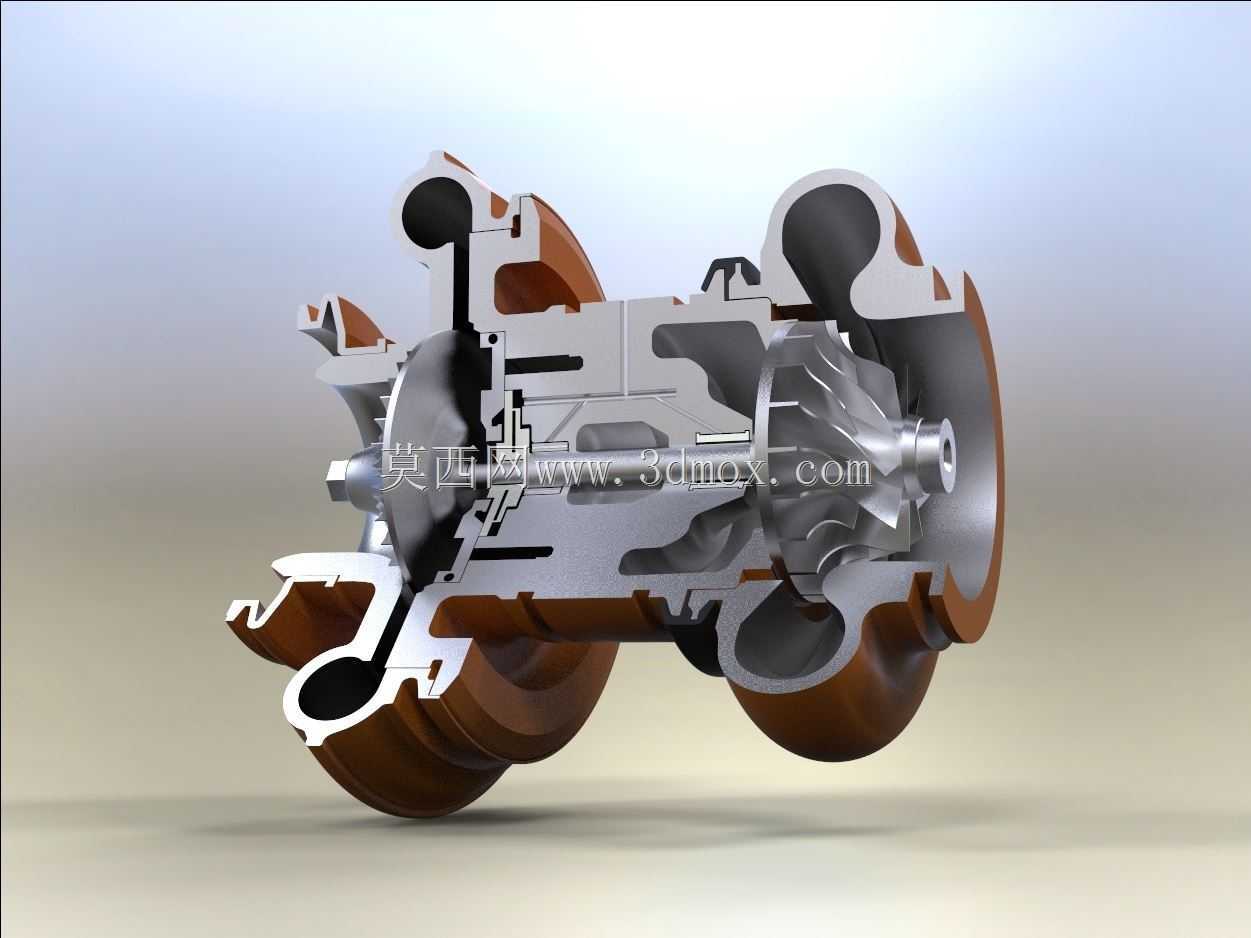

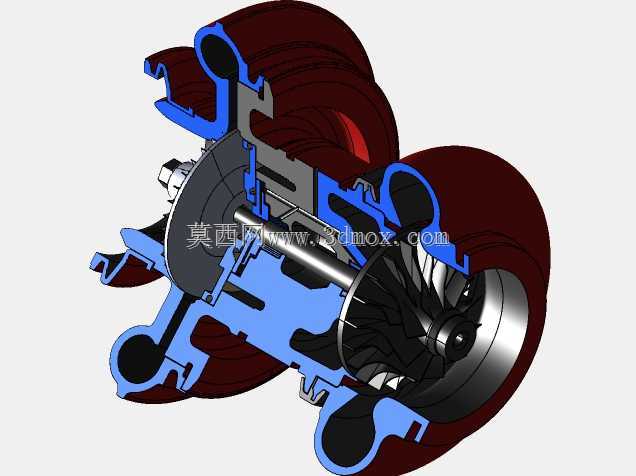

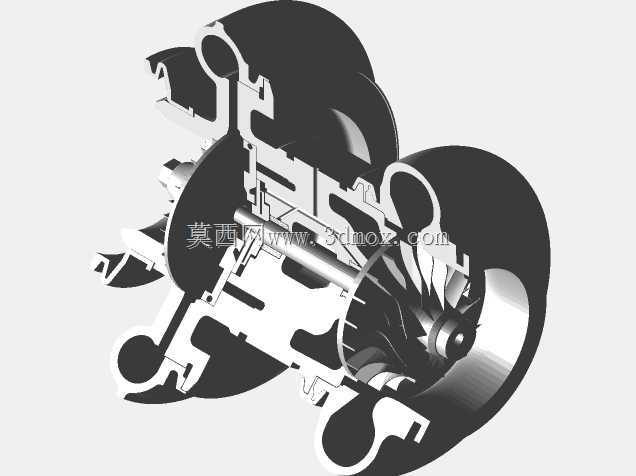

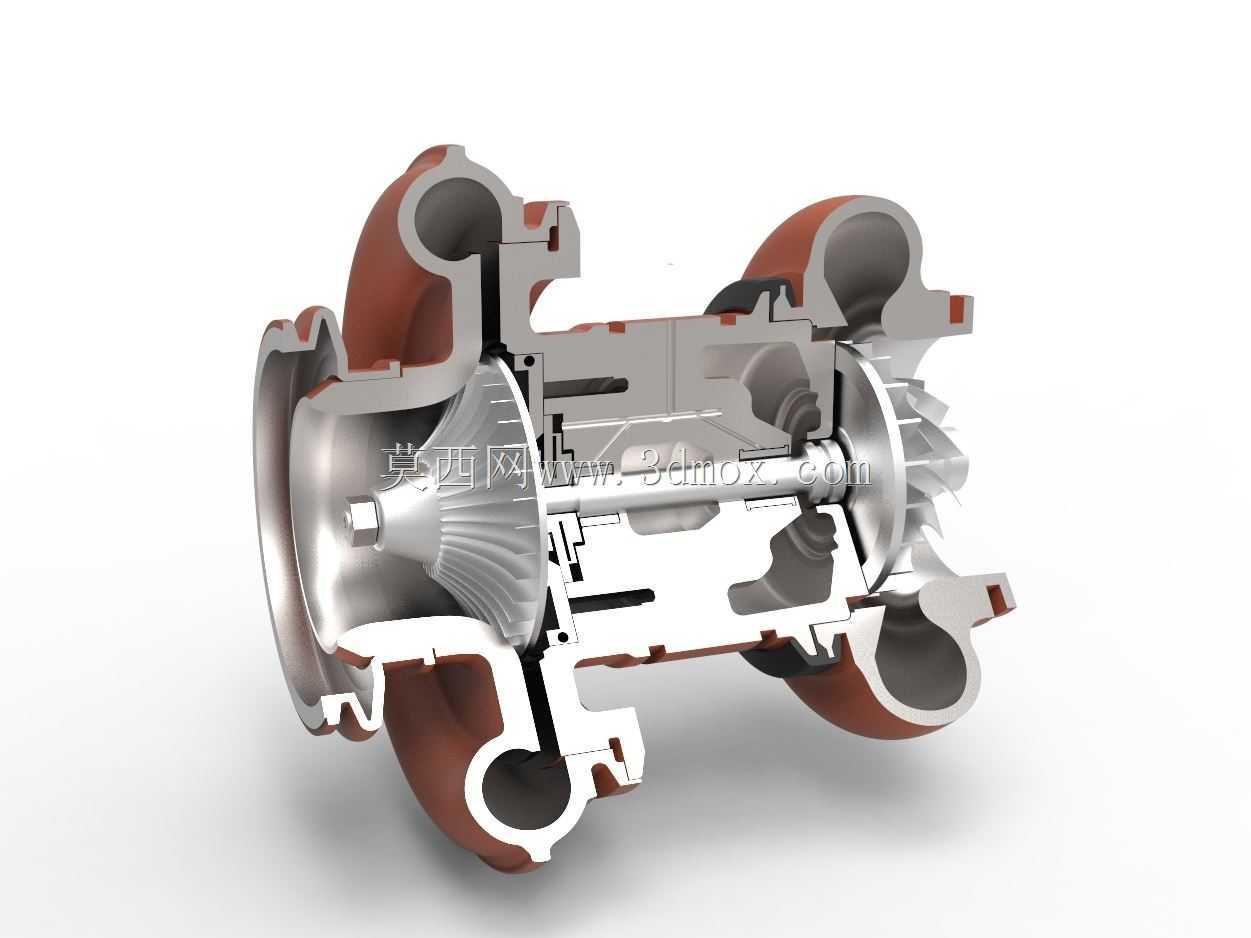

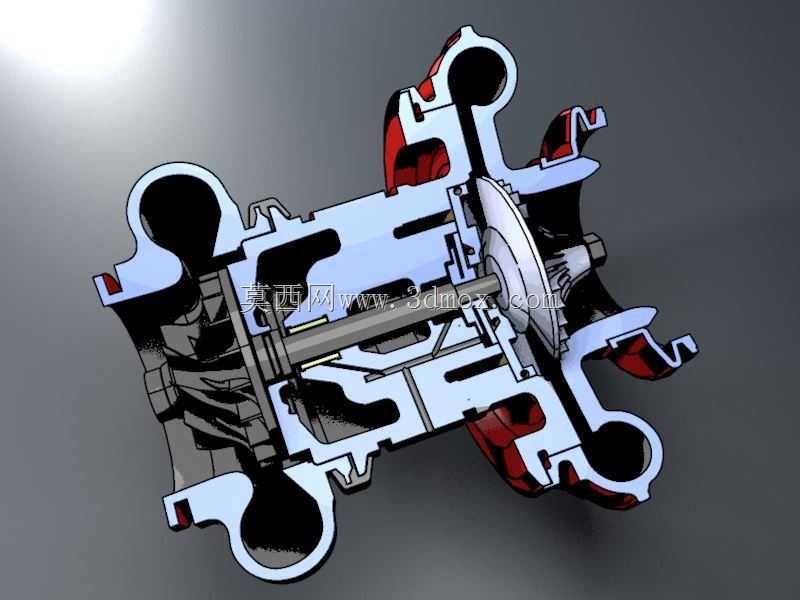

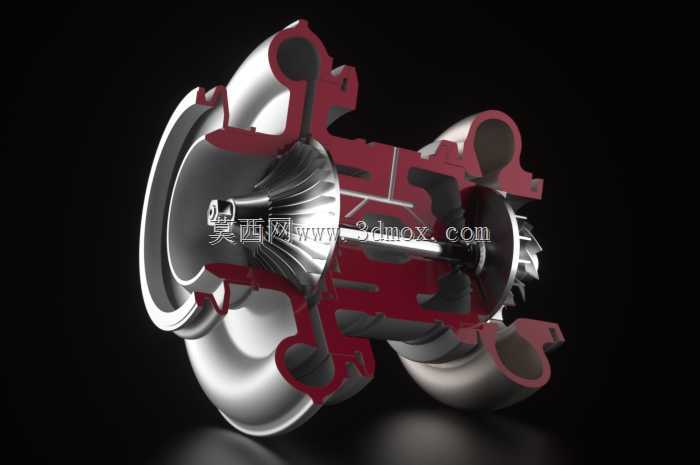

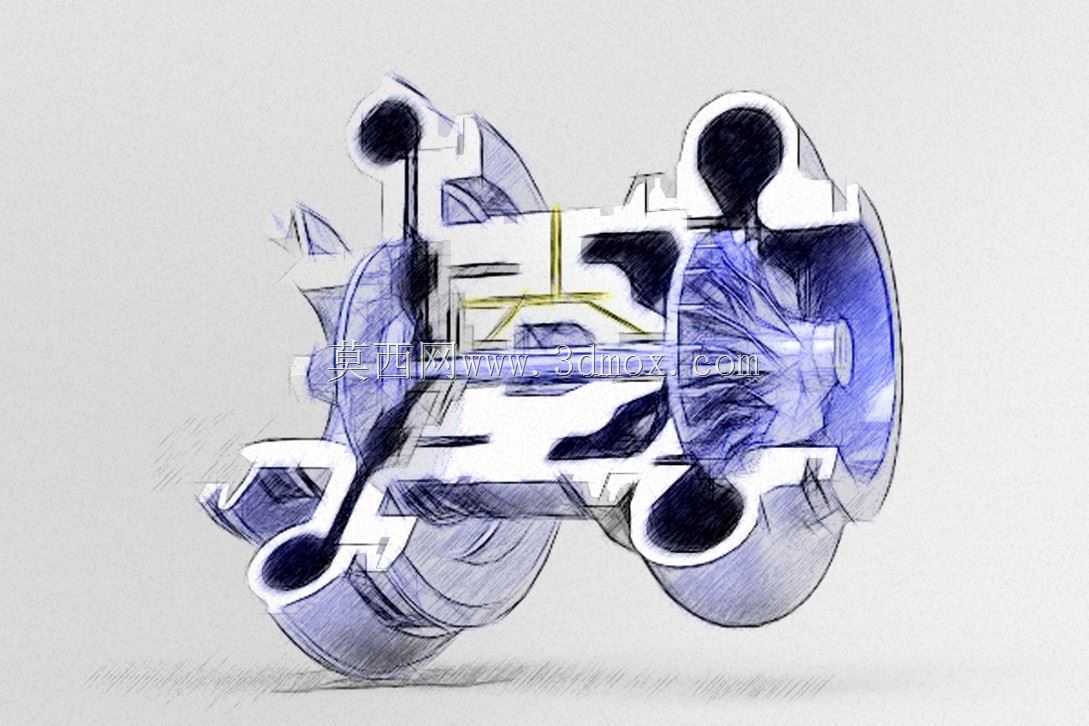

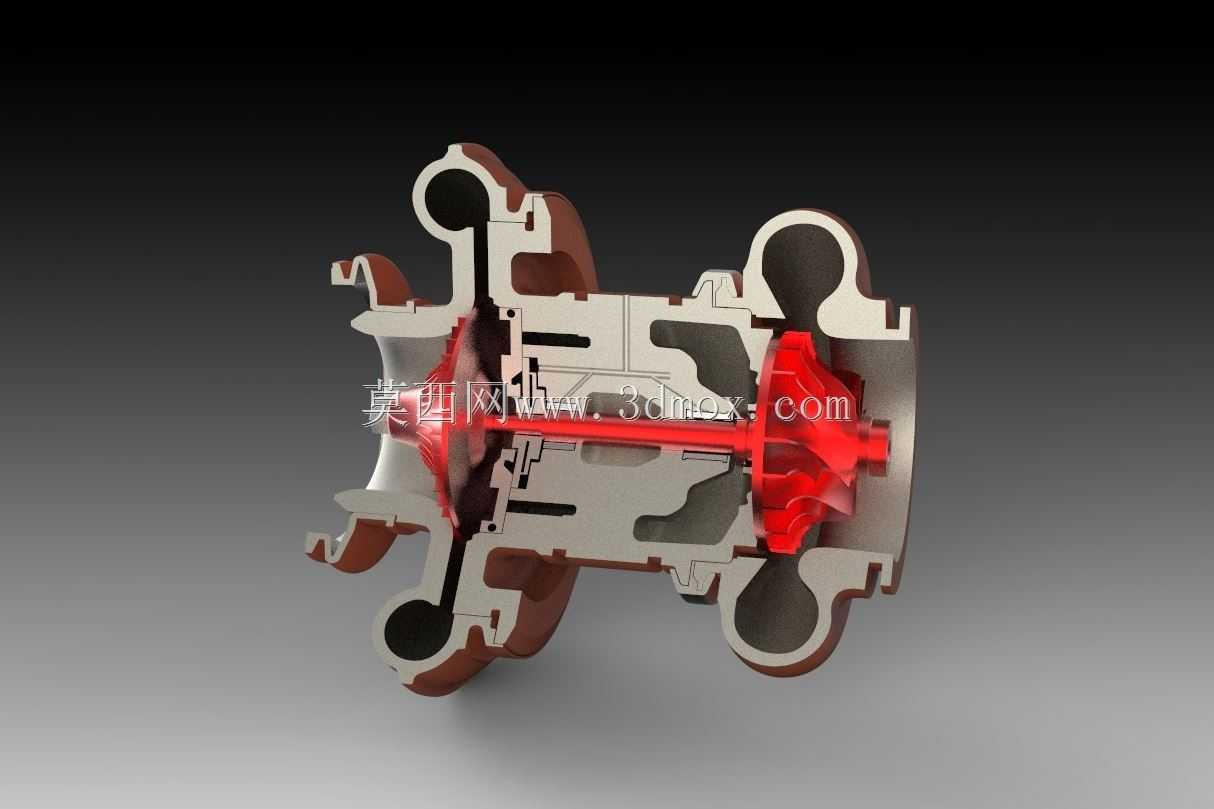

这款涡轮增压器的设计围绕废气能量利用效率与运行可靠性展开，整体采用双蜗壳对称布局，一侧为废气驱动端涡轮壳，采用耐高温铸铁材质适配发动机排气侧的高温工作环境，流道经过渐扩式设计，能够将废气的压力能、热能平稳转化为涡轮的旋转动能，减少气流冲击带来的能量损耗；另一侧为进气压缩端压气机壳，采用轻量化铝合金材质降低整体自重，压气机叶轮采用三元流曲面叶片设计，在高转速工况下可以稳定压缩进气，避免出现喘振、气流分离等异常工况。中间的轴承体部分集成了浮动轴承、密封结构与润滑油道，能够在每分钟十多万转的高转速工况下为转轴提供稳定的润滑与散热支撑，两端的密封环结构可以有效阻隔润滑油进入进气、排气流道，避免出现烧机油、润滑油泄漏的问题。

在安装边界设计上，这款涡轮增压器的废气端法兰匹配常规四缸发动机排气歧管的安装孔位，压气机端接口适配常规中冷器进气管道尺寸，中间壳体预留了标准的润滑油进油、回油接口，整体轴向与径向尺寸紧凑，不需要对发动机舱原有布局做大幅改动即可完成适配安装，既可以适配原厂动力升级场景，也可以用于非道路移动机械的动力改装、老旧发动机的动力恢复改造。设计过程中充分考虑了不同工况下的热膨胀差异，各连接部位的公差配合预留了足够的热变形余量，避免发动机从冷启动到全负荷高转速运行的温度变化过程中，出现部件卡滞、密封失效的问题，同时转轴的动平衡精度按照高速旋转部件的最高等级设计，能够有效降低高转速运行下的振动与噪音，提升部件的整体使用寿命。
