货运车辆液压尾板装卸支撑结构

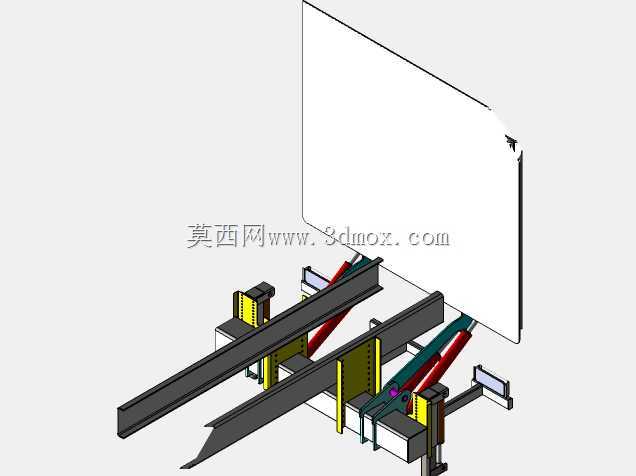

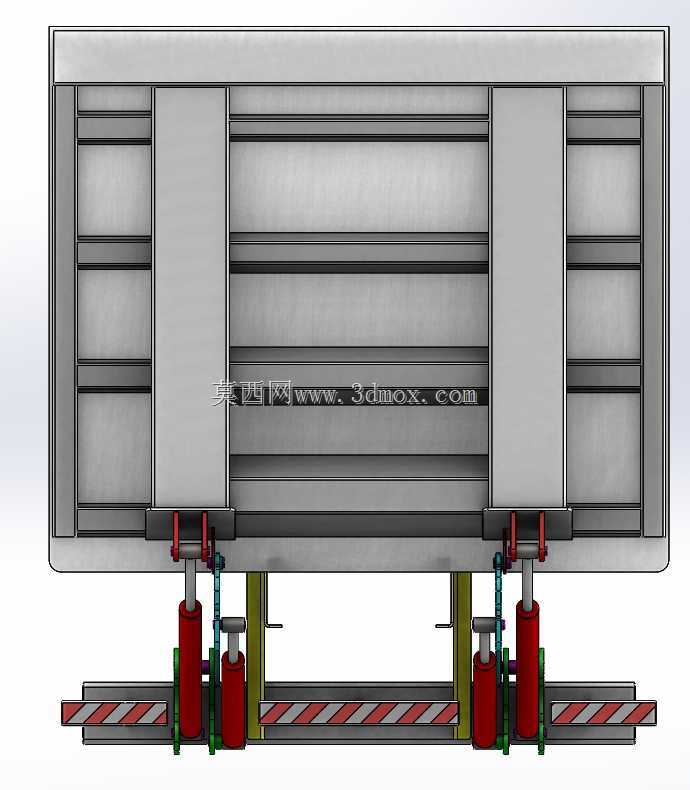

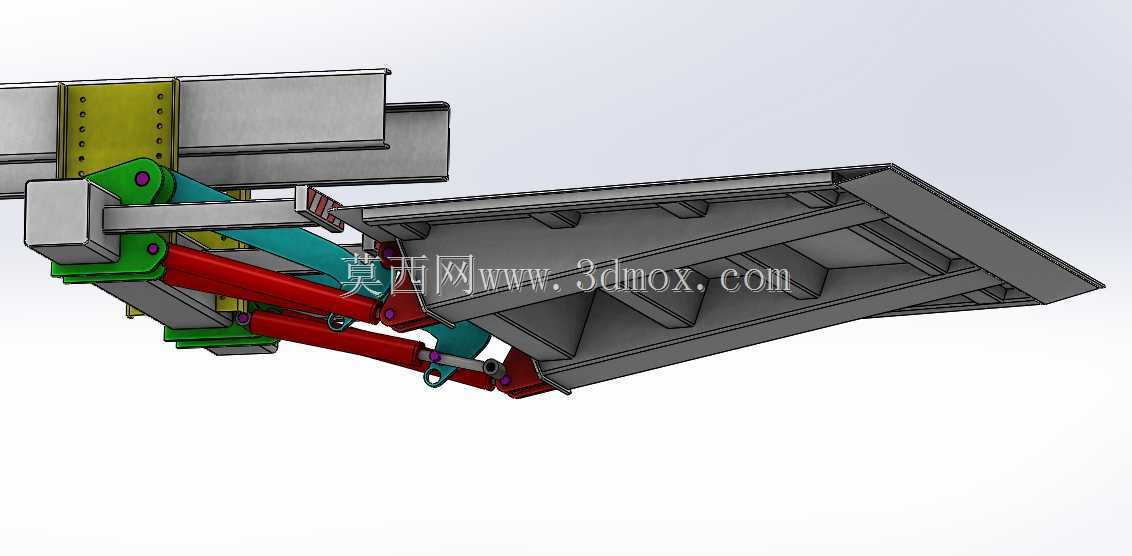

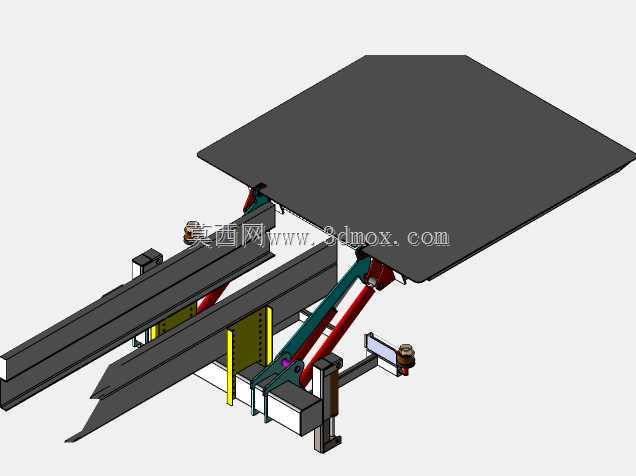

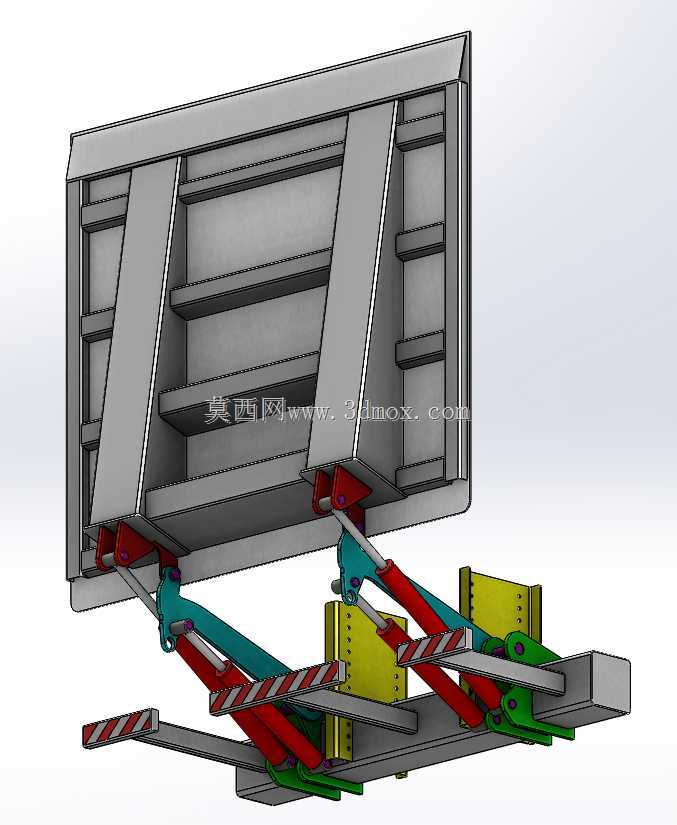

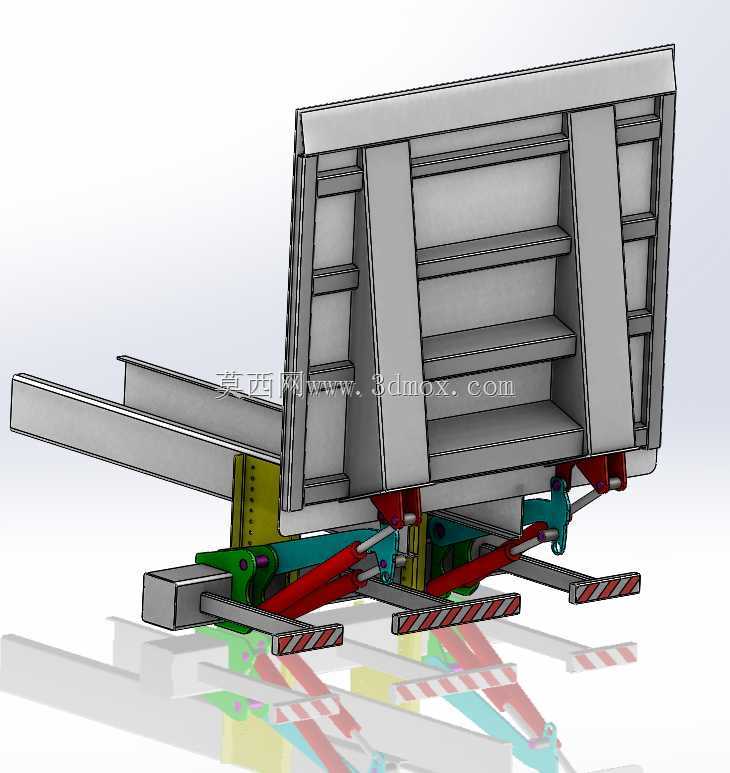

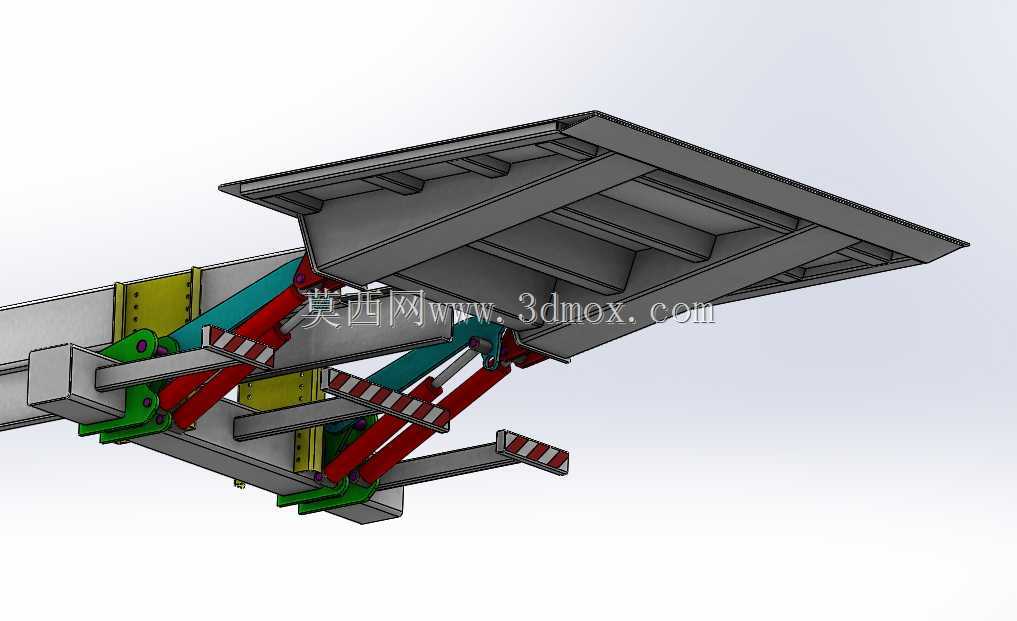

该结构主要应用于城市物流配送、商超货运、冷链运输等场景的厢式货运车辆尾部，核心用途是在无装卸月台、无外部起重设备的作业环境下，完成货物在货厢与地面之间的举升、下降过渡，大幅降低人工搬运重型货物的劳动强度，减少装卸过程中的货损风险，提升零散货运场景的装卸作业效率，尤其适配快递快运、生鲜配送、建材转运等需要频繁停靠非固定装卸点的运输作业需求。整套结构采用双液压油缸驱动的平行四连杆举升逻辑，通过两组对称布置的铰接支座与货厢尾部主梁刚性连接，举升过程中尾板板面始终保持水平状态，避免货物在举升过程中发生滑移倾翻；尾板主体采用带加强筋的板式焊接结构，在控制整体自重的前提下保障板面承载刚度，可适配不同重量的成件货物、托盘化货物的转运需求；液压管路采用隐藏式布置，避免作业过程中管路被货物剐蹭破损，铰接转动位置配套自润滑轴套结构，降低长期往复转动的磨损量，延长设备整体使用寿命。设计阶段优先考虑车载安装的边界适配性，整体结构收拢后可完全贴合货厢尾部端面，不会超出车辆原有外廓尺寸，满足道路行驶的外廓尺寸法规要求；安装支座采用多螺栓组接的连接方式，可适配不同截面尺寸的货厢尾部主梁，无需对原有货厢结构进行大规模切割改造，降低后期加装的施工难度；举升行程设计覆盖常规货厢底板高度与地面的高度差，同时预留一定的高度调节余量，可适配不同停放场地的地面高度差，避免因地面不平导致尾板无法完全放平的问题；结构受力点经过载荷路径优化，举升过程中油缸推力沿连杆方向平稳传递，避免局部应力集中导致的结构变形，同时在油缸行程末端设置缓冲限位结构，减少举升到位时的刚性冲击，保障作业过程的平稳性。
