水泥包装生产线成套工艺设备布局

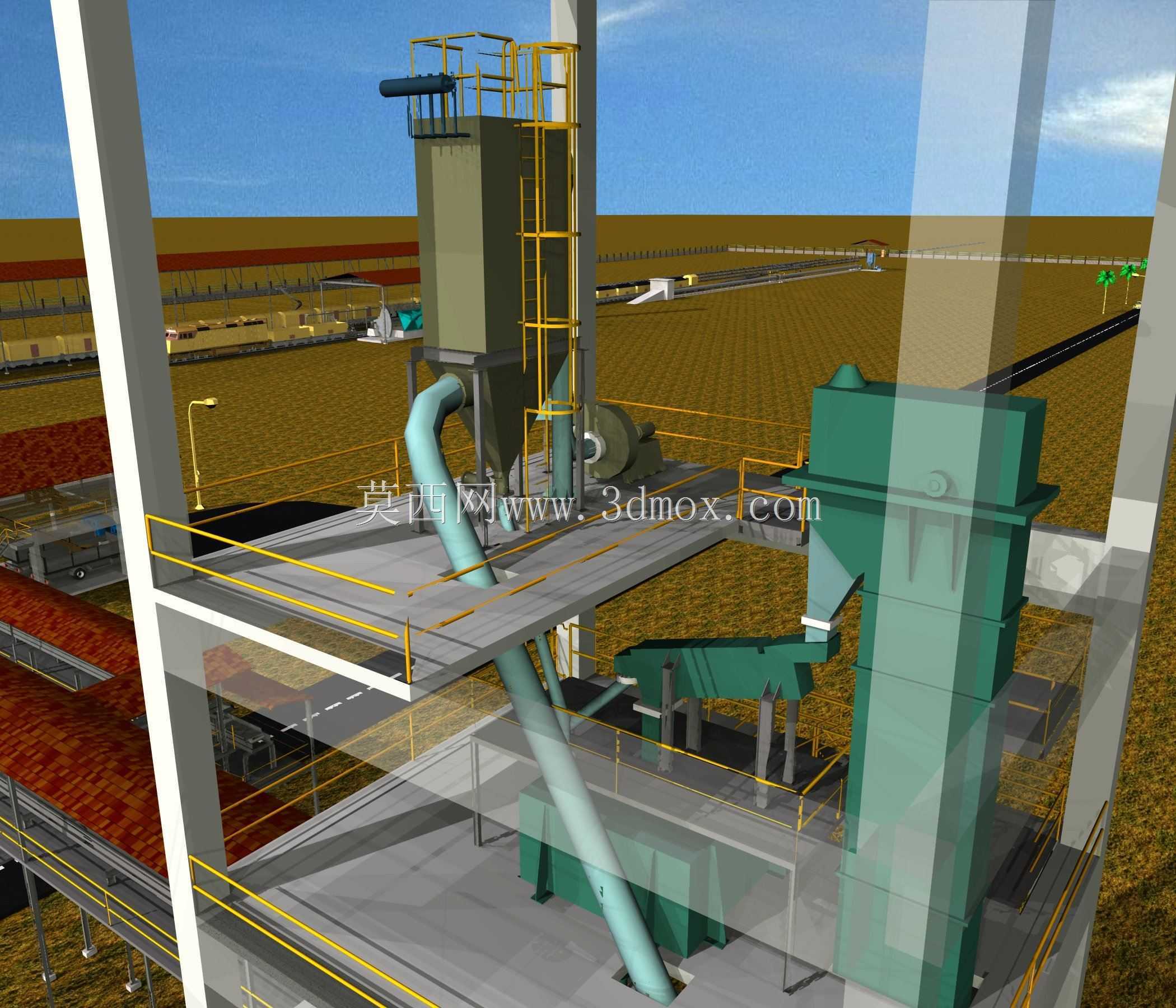

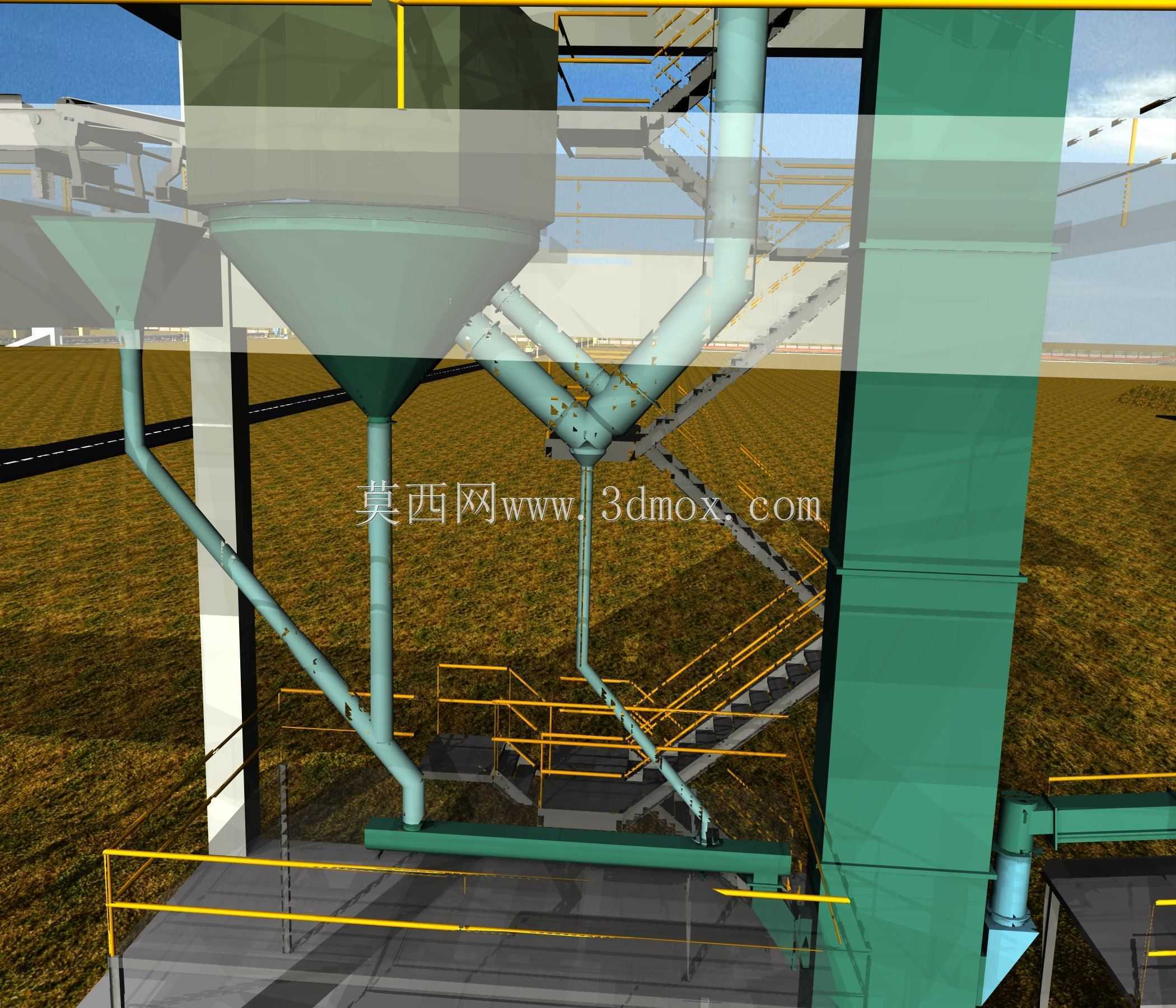

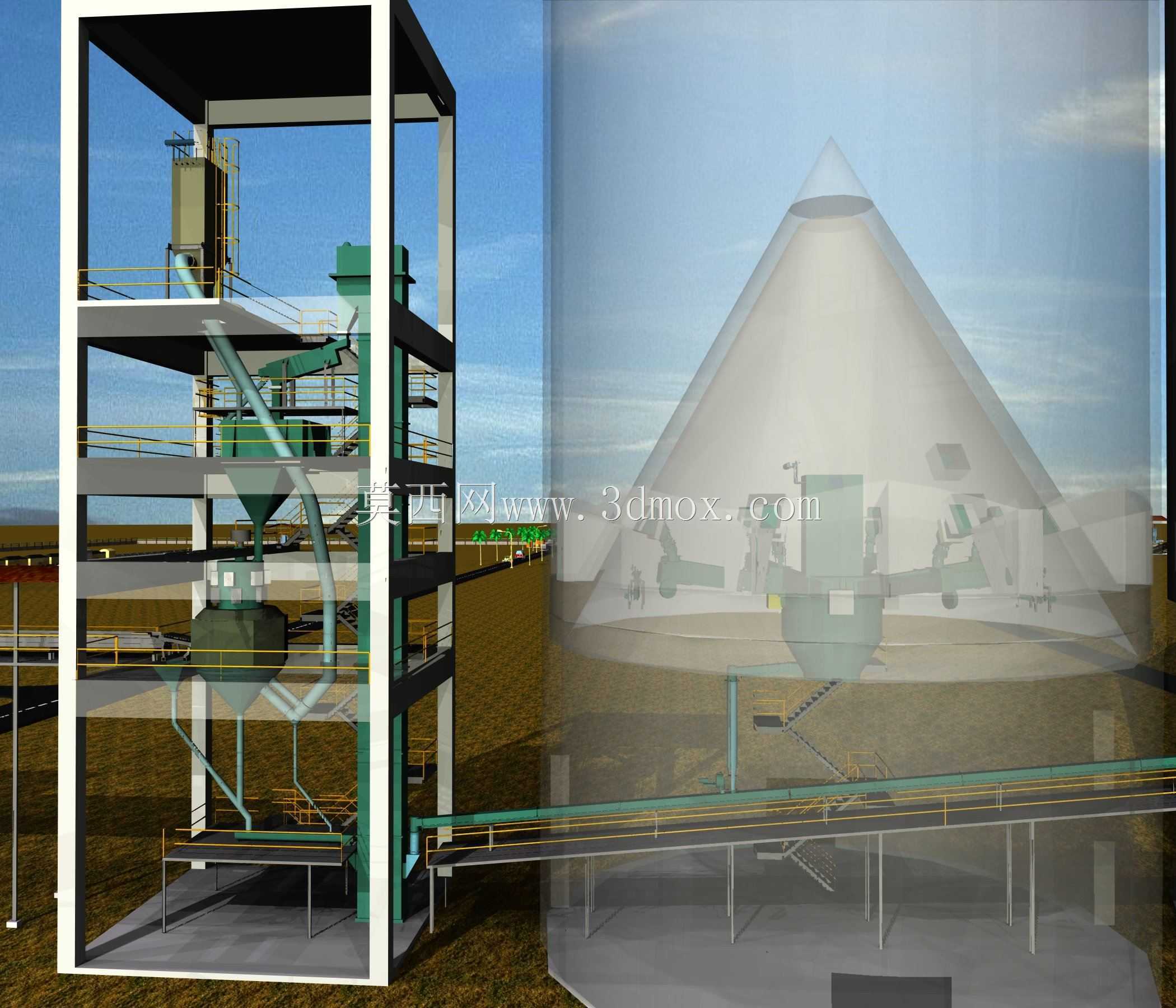

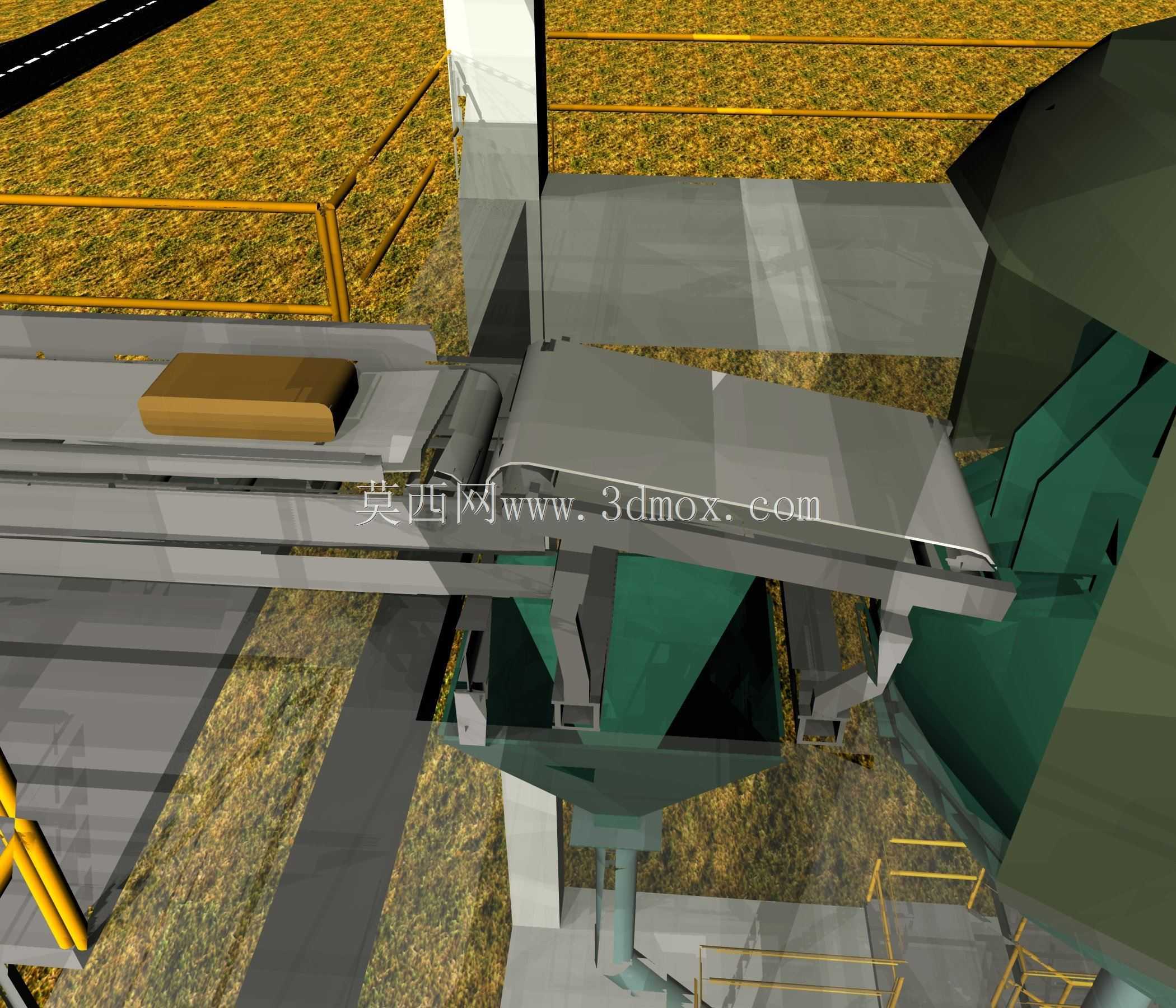

该套设备布局针对水泥生产终端的袋装成品出厂环节设计，适配日产千吨级规模水泥熟料生产线的包装发运需求，可直接对接上游水泥粉磨成品储库出料口，完成从成品水泥接料、计量、装袋、除尘到成品输送装车的全流程作业，覆盖水泥生产最后一公里的成品转运环节，解决散装水泥转袋装过程中的粉尘外溢、计量不准、转运效率低等行业痛点。整套系统采用立体分层钢架结构布局，依托多层操作平台实现不同功能设备的高差排布，充分利用竖向空间压缩厂区横向占地，各层平台预留1.2米宽操作巡检通道，外侧设置1.2米高安全防护栏杆，爬梯沿设备钢架侧方布置，可直达各层设备操作位，满足日常巡检、易损件更换的操作空间需求。设备接料端匹配斗式提升机的出料口尺寸，通过弹簧式振动输送机将成品水泥均匀送入中间料仓，振动输送机采用偏心弹簧激振结构，可根据水泥料流特性调整振动振幅与频率，避免水泥粉料在输送过程中出现结拱、堵料问题，保证料流持续稳定送入后续包装单元。核心包装单元设置12个独立出料口，每个出料口配套独立计量称重模块，单袋额定灌装重量为50公斤，计量精度控制在±0.2公斤范围内，可同时满足12个袋位的同步灌装作业，单小时包装能力可达90吨，匹配中型水泥生产线的发运节奏。包装单元旁设置溢出料斗与螺旋输送机组成的余料回收除尘系统，灌装过程中溢出的飞灰、洒落的水泥粉料可通过溢出料斗收集，经螺旋输送机送回进料料仓重新参与灌装流程，既减少水泥物料浪费，又避免灌装区域粉尘外溢，满足车间作业的职业健康防尘要求。成品袋装水泥通过转接溜槽送入平皮带传送带，传送带根据厂区装车区域的布局设置合理的输送倾角与转弯半径，可直接将袋装水泥输送至卡车、货车的装车工位，减少二次人工搬运的工作量。整套设备的安装边界充分考虑现有水泥厂区的预留场地条件，钢架立柱的基础点位避开厂区原有地下管线，各设备之间的连接溜管采用快装法兰结构，便于后期检修拆卸，设备外侧预留的检修空间可满足常规吊装设备的作业半径要求，无需额外对厂区场地进行大规模改造即可完成安装落地。
