纸板自动折箱包装生产线设备结构

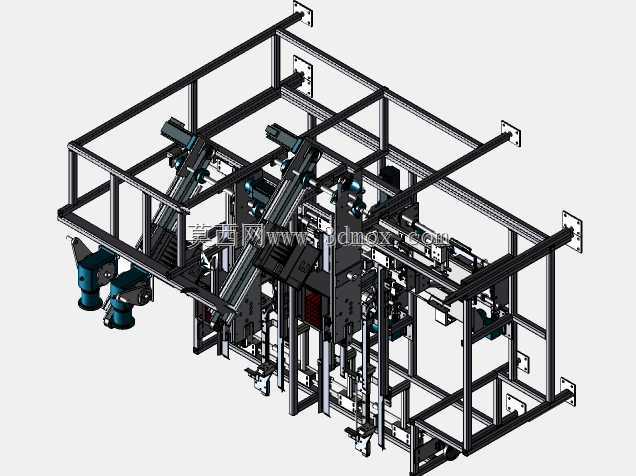

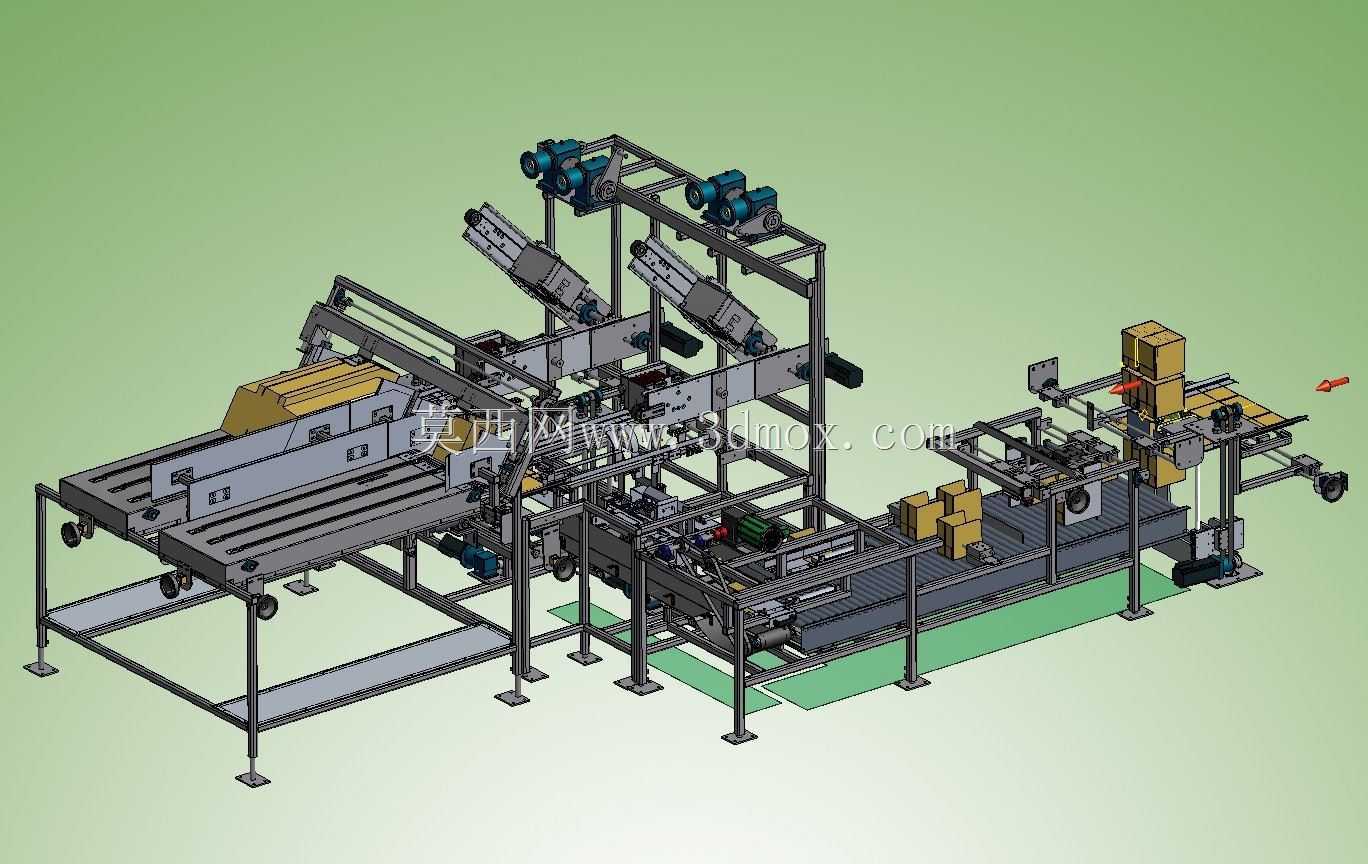

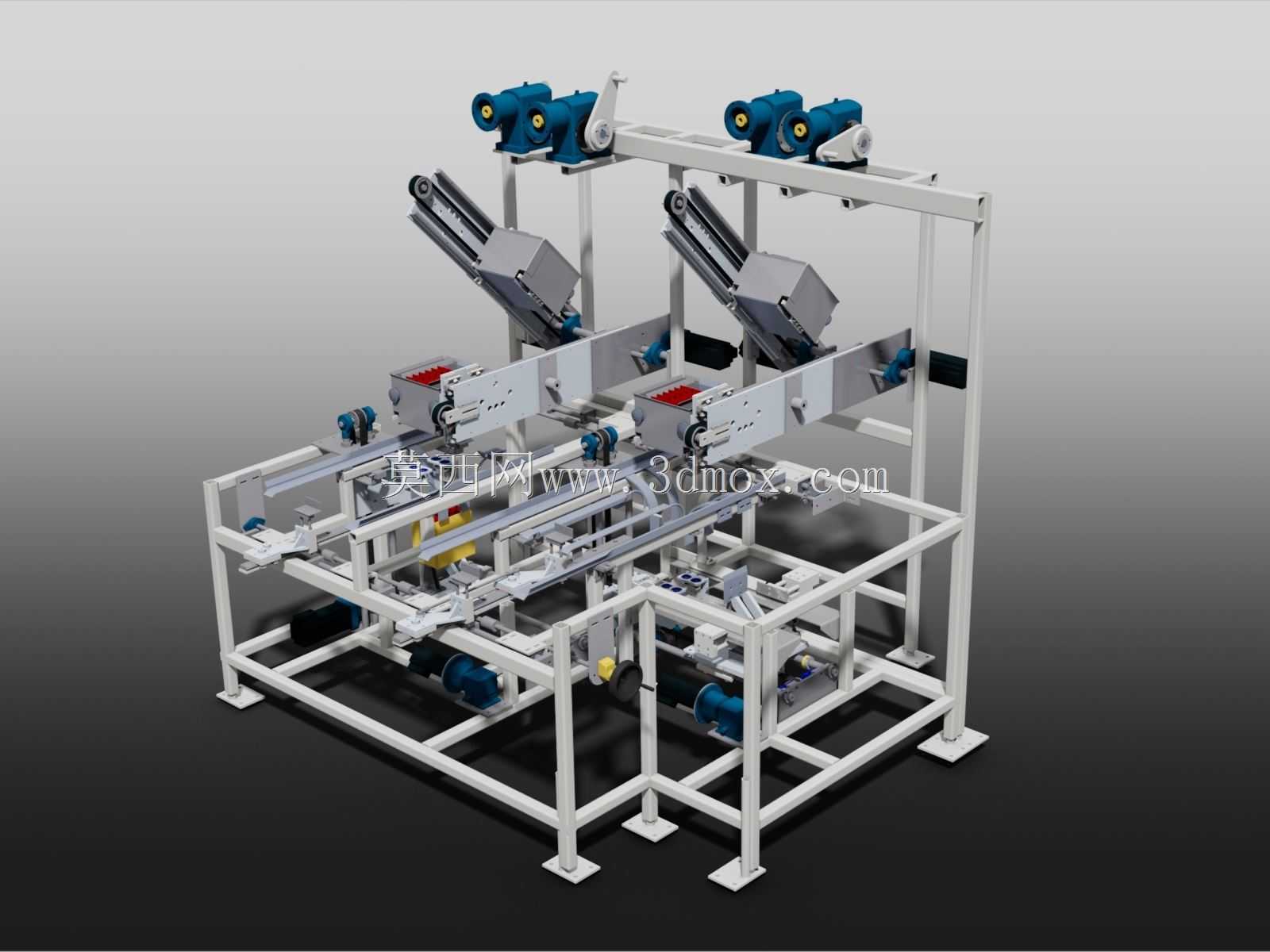

该设备主要应用于快消品、日化、电子元器件等行业的成品外包装工序环节，针对瓦楞纸板原料完成自动折箱、箱体成型、物料装填前的包装准备作业，可对接前端物料输送线与后端封箱、码垛工位，替代传统人工折箱的重复劳作，大幅提升包装段的生产节拍一致性，降低人工操作带来的箱体成型误差，适配常规尺寸的瓦楞纸箱加工需求，在中小批量多规格的包装生产场景中可通过调整工位限位件快速适配不同箱型，无需大规模更换结构件。设备整体采用方通焊接机架作为承载主体，底部设置可调脚杯作为安装支撑，可在平整工业厂房地面完成调平固定，整体安装边界预留了两侧维护操作空间，机架上层对称布置双组折边执行机构，通过带座轴承固定翻转轴，搭配动力组件驱动折边摆臂完成纸板的侧翼折叠动作，中层设置纸板输送定位工位，通过同步带输送结构将待加工纸板精准输送至折箱工位，侧边设置导向挡条纠正纸板输送偏移，保证折边位置精度。下层机架空间集成布置多组动力驱动组件，通过链传动与同步带传动将动力分配至各个执行工位，传动部位均设置安全护罩避免杂物卷入，设备的折边工位可根据纸板厚度调整压合力度，避免折边过程中出现纸板压痕破损或者折边不到位的问题，输送工位的挡条位置可通过手拧螺钉快速调节，适配不同长宽尺寸的纸板加工。设计过程中优先考虑了设备的维护便捷性，所有易损的传动滚轮、导向件均采用快拆式安装结构，日常检修无需拆解主体机架即可完成更换，气路与线路沿机架型材内侧布置，通过理线夹规整固定，避免生产过程中线缆剐蹭输送物料，同时整体结构采用对称式布局，双工位可同步完成折箱作业，在同等占地面积下提升一倍的加工产能，各个动作工位设置机械硬限位，避免执行机构超行程运行造成结构碰撞损坏，设备运行过程中折边动作与输送动作通过机械结构实现时序匹配，无需复杂的电控程序即可完成连贯的折箱作业，运行稳定性更强，适合长时间连续生产的车间工况。
