带差速功能的蜗轮蜗杆变速传动装置

该带差速器的蜗轮蜗杆变速装置，主要应用于需要单动力输入、双轴差速输出的工业传动场景，常见于轻型输送设备、小型特种作业车辆、农用作业机具以及需要同轴差速动力分配的专用机械中，能够在单一动力源输入的前提下，实现两个输出轴的扭矩分配与差速转动，避免刚性同轴传动带来的运行卡滞、轮胎磨损、构件受力过载等问题。

从实际用途来看，该装置整合了蜗轮蜗杆减速与差速传动两大核心功能，无需额外串联独立差速组件即可完成大减速比动力传输与差速输出，大幅缩减了传动链路的整体占用空间，降低了多组件串联装配带来的同轴度误差风险，适合安装空间紧凑、对传动组件集成度要求较高的设备场景。

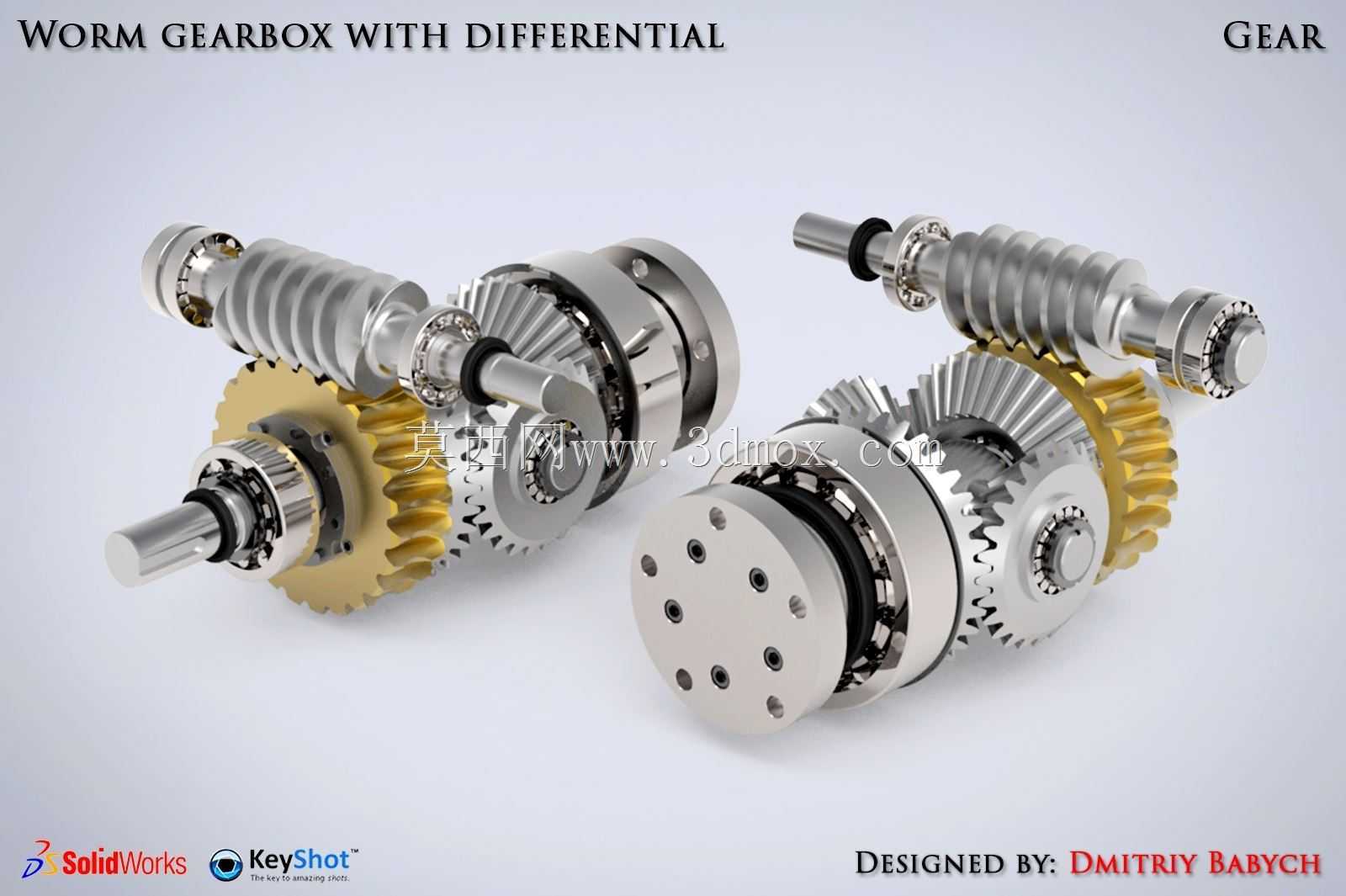

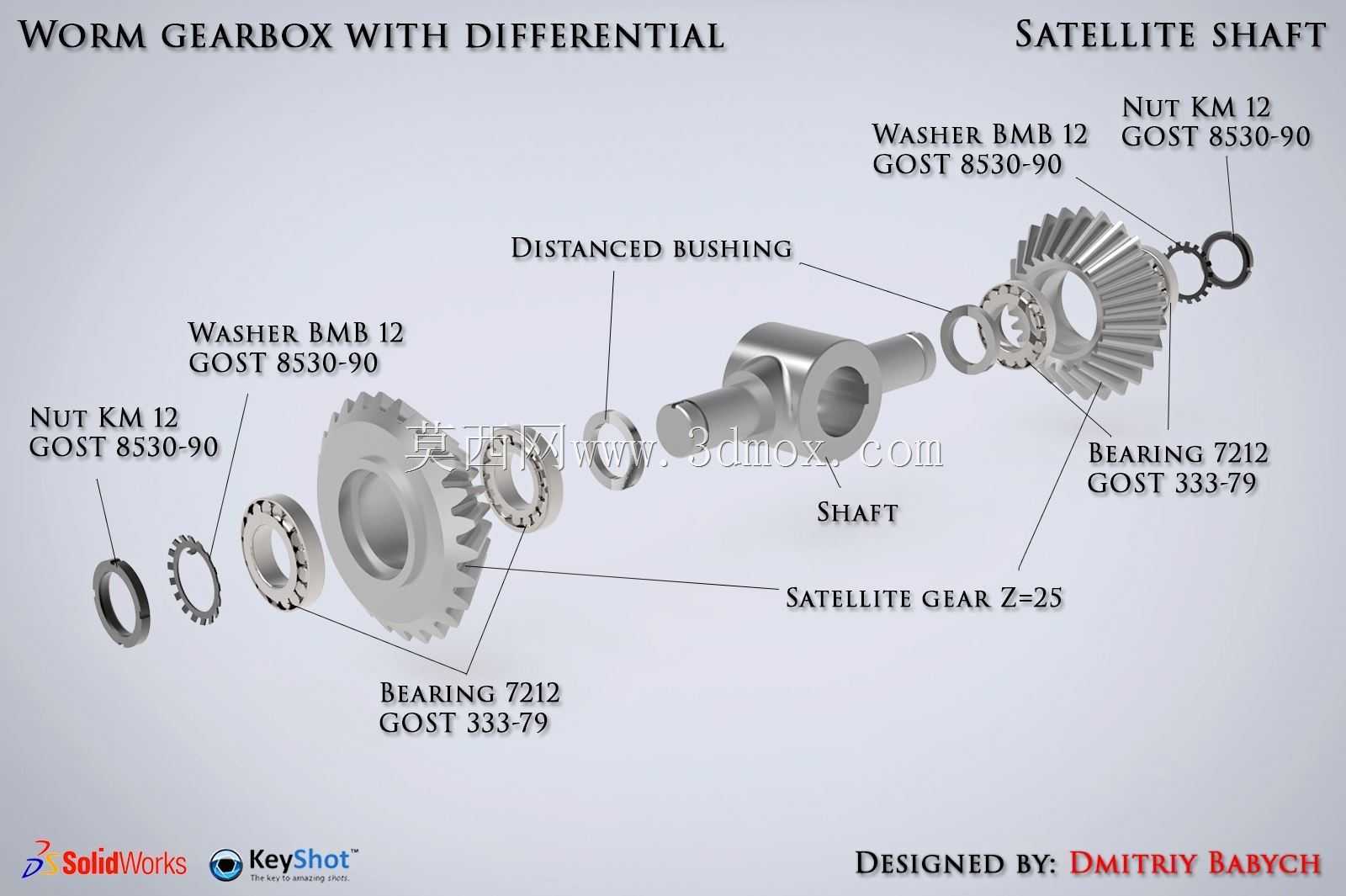

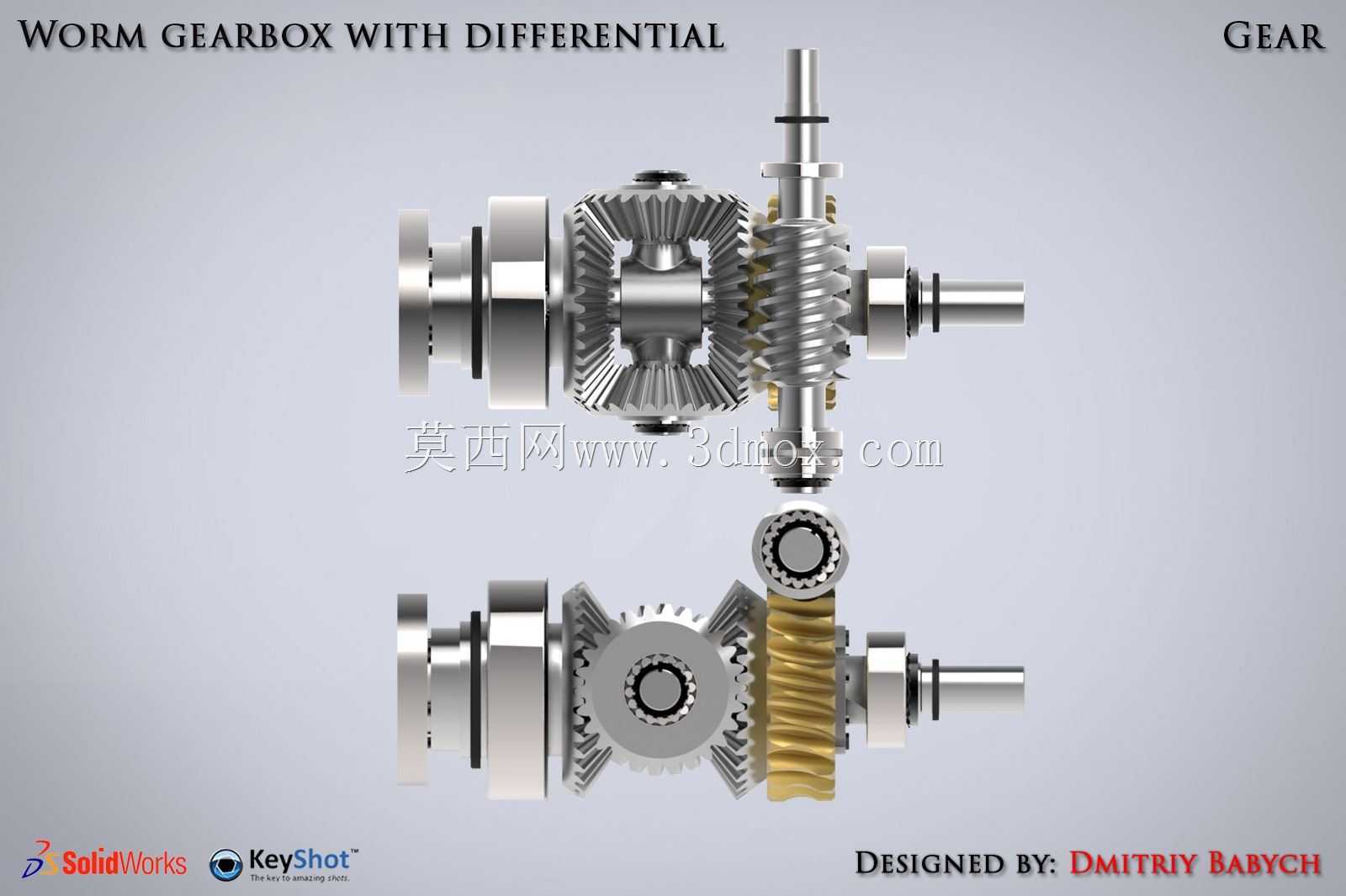

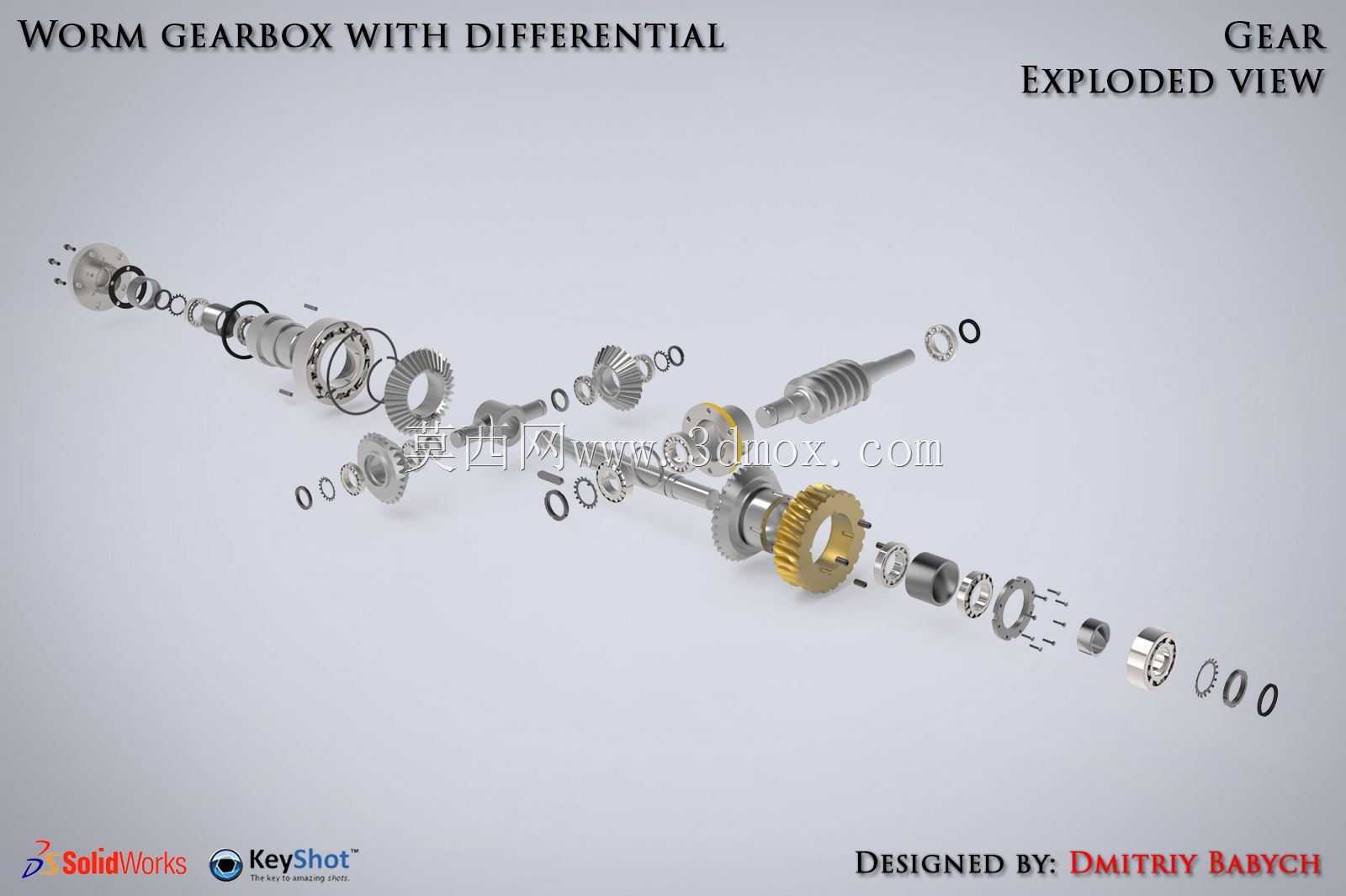

产品功能特性层面，蜗轮副采用2/24的传动比设计，可将输入端的高转速低扭矩动力转化为低转速大扭矩输出，同时蜗轮蜗杆结构自带反向自锁特性，能够在动力输入停止时锁止输出端，避免负载倒转引发的安全隐患；集成的差速结构包含两个半轴锥齿轮与两个行星锥齿轮，可根据两个输出端的实际运行阻力自动分配转速，在保证两侧输出轴扭矩之和匹配输入总扭矩的前提下，允许两侧输出轴存在转速差，完美适配转弯、 uneven负载接触等需要差速运行的工况。

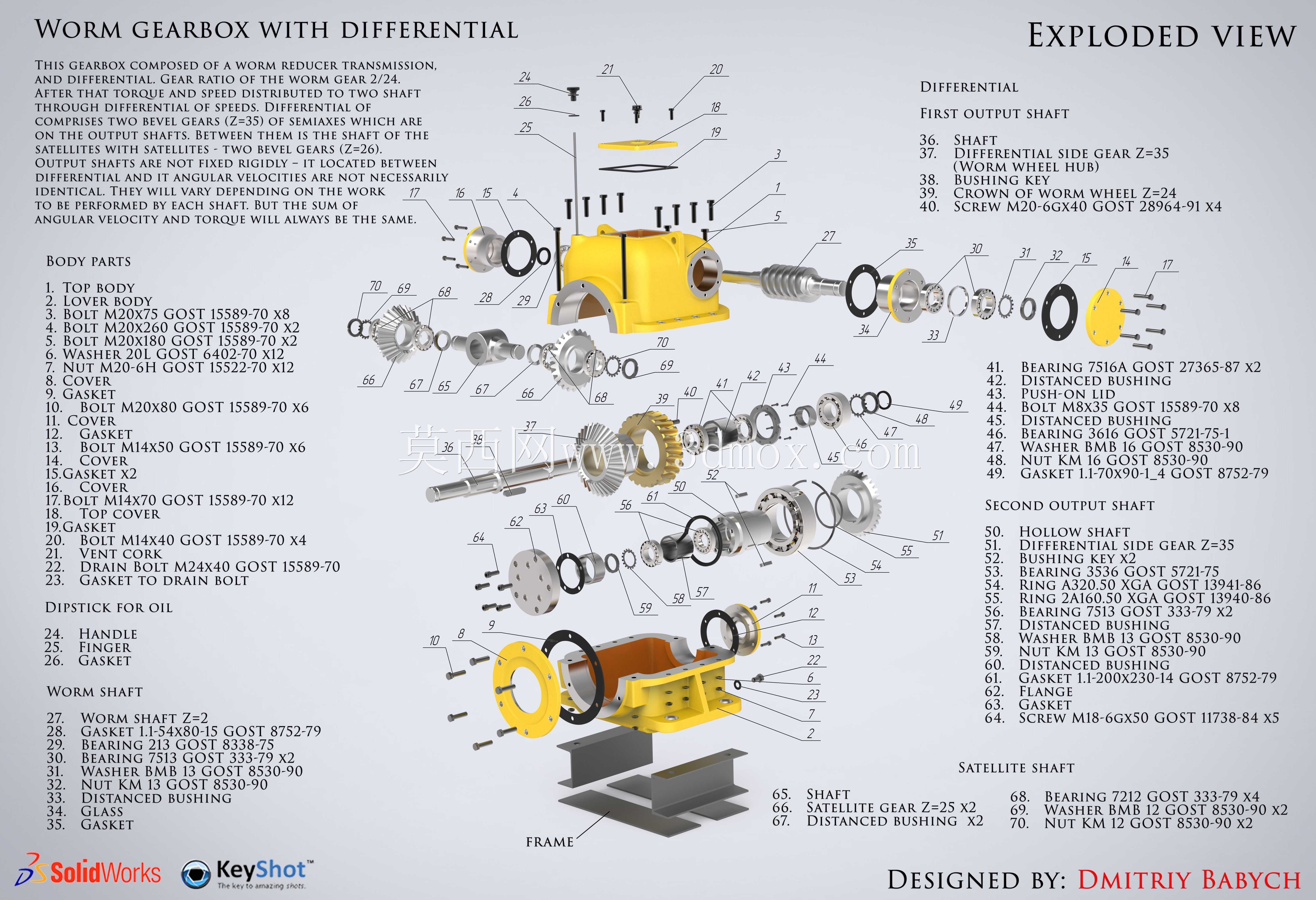

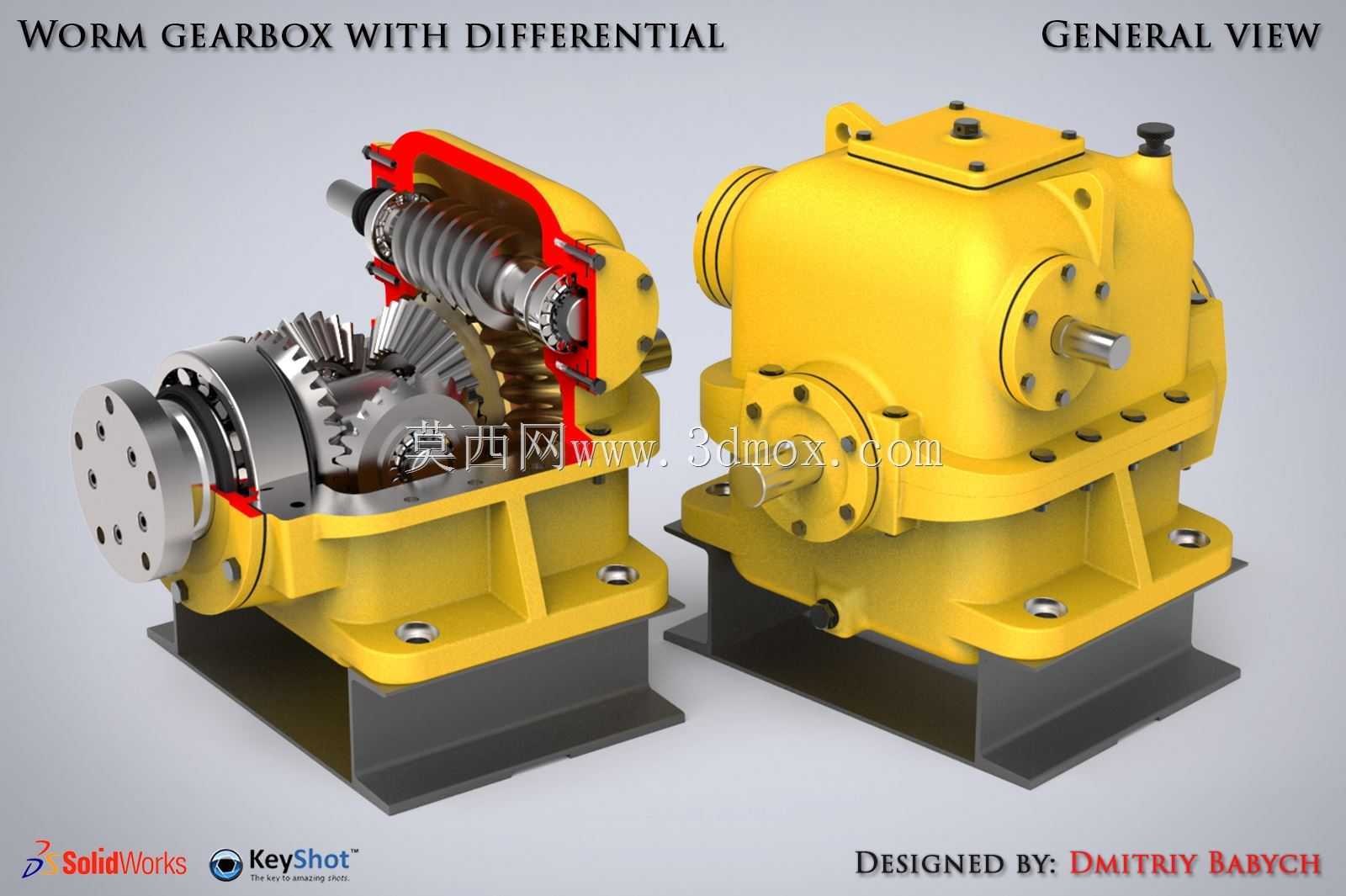

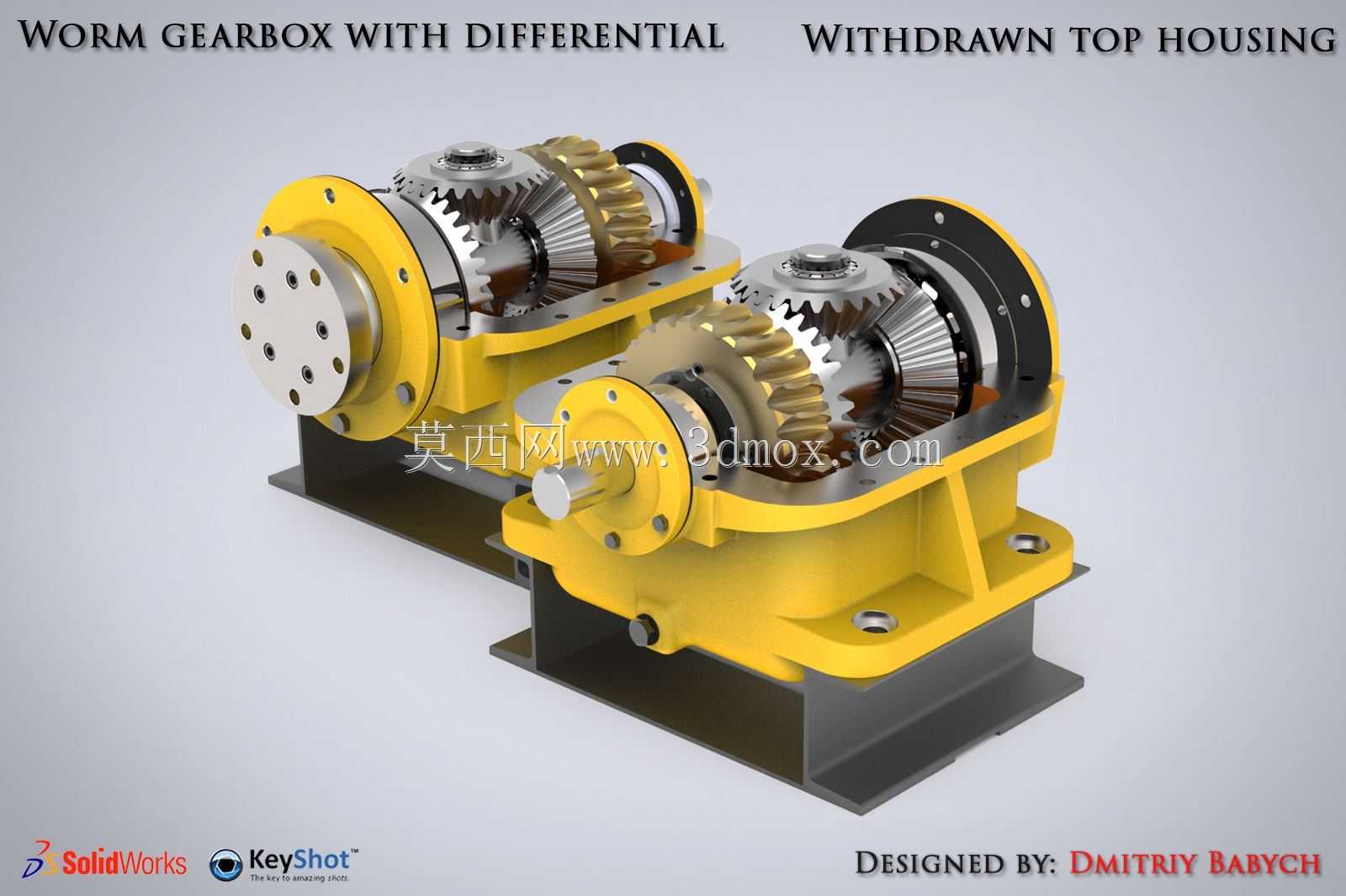

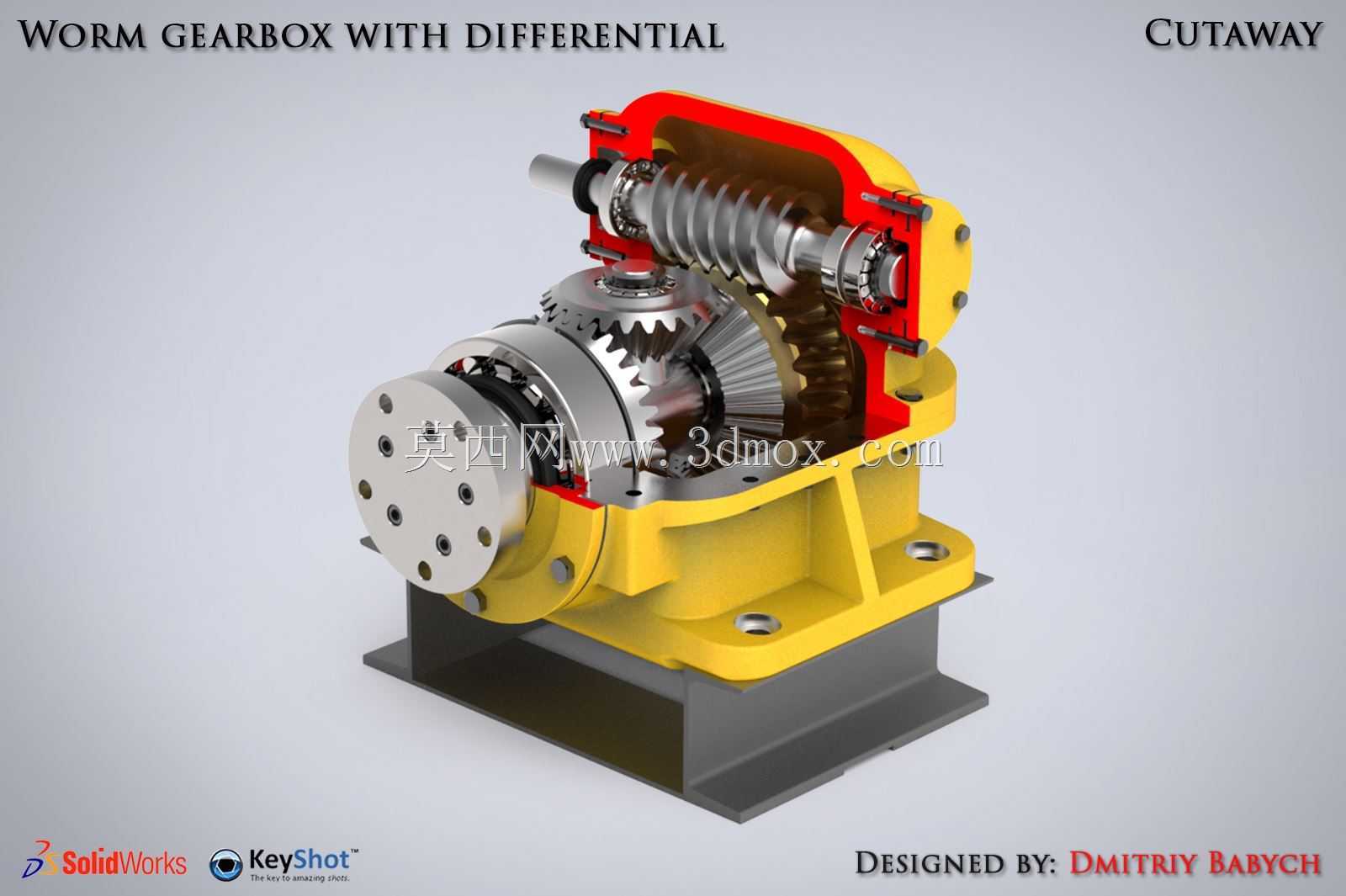

设计思路上，该装置采用一体化铸造箱体结构，将蜗轮蜗杆传动腔与差速齿轮腔整合在同一箱体内，通过合理的筋条布局提升箱体刚性，同时预留标准化的输入输出轴安装位、注油孔、放油孔与观察窗，兼顾传动润滑维护的便利性；箱体底部设计带安装孔的一体式地脚，可直接通过螺栓固定在设备安装基座上，无需额外制作转接安装支架。

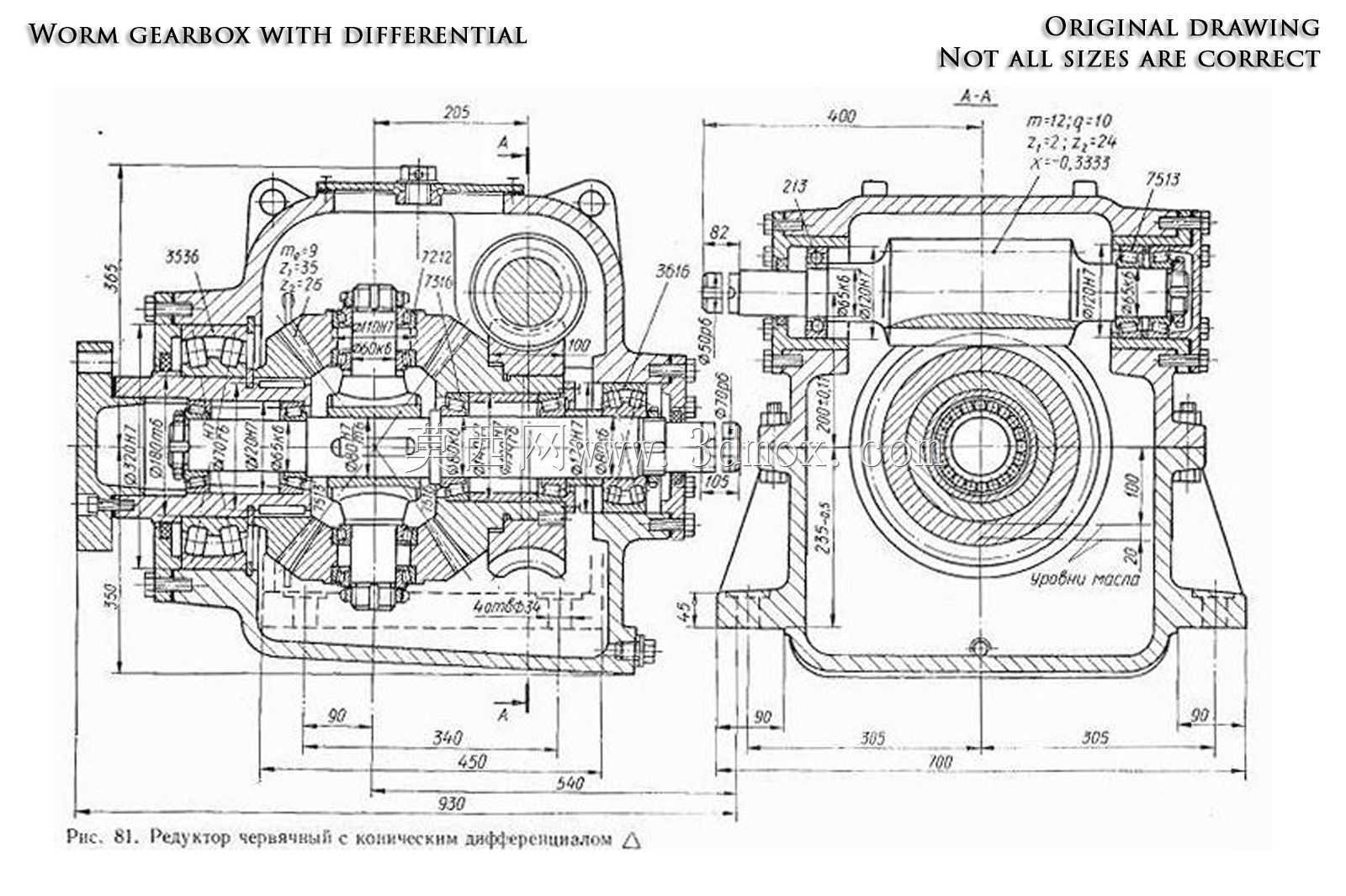

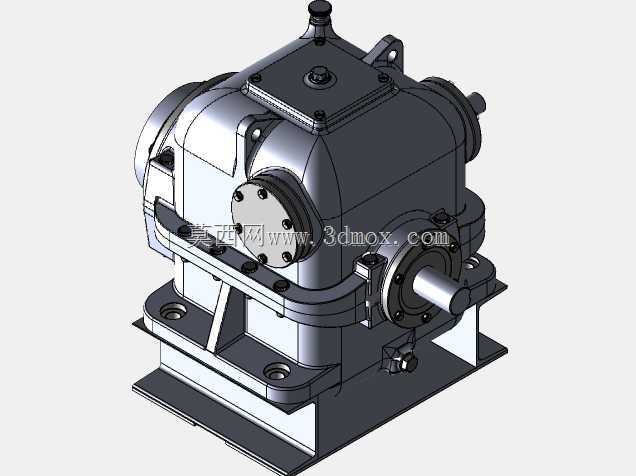

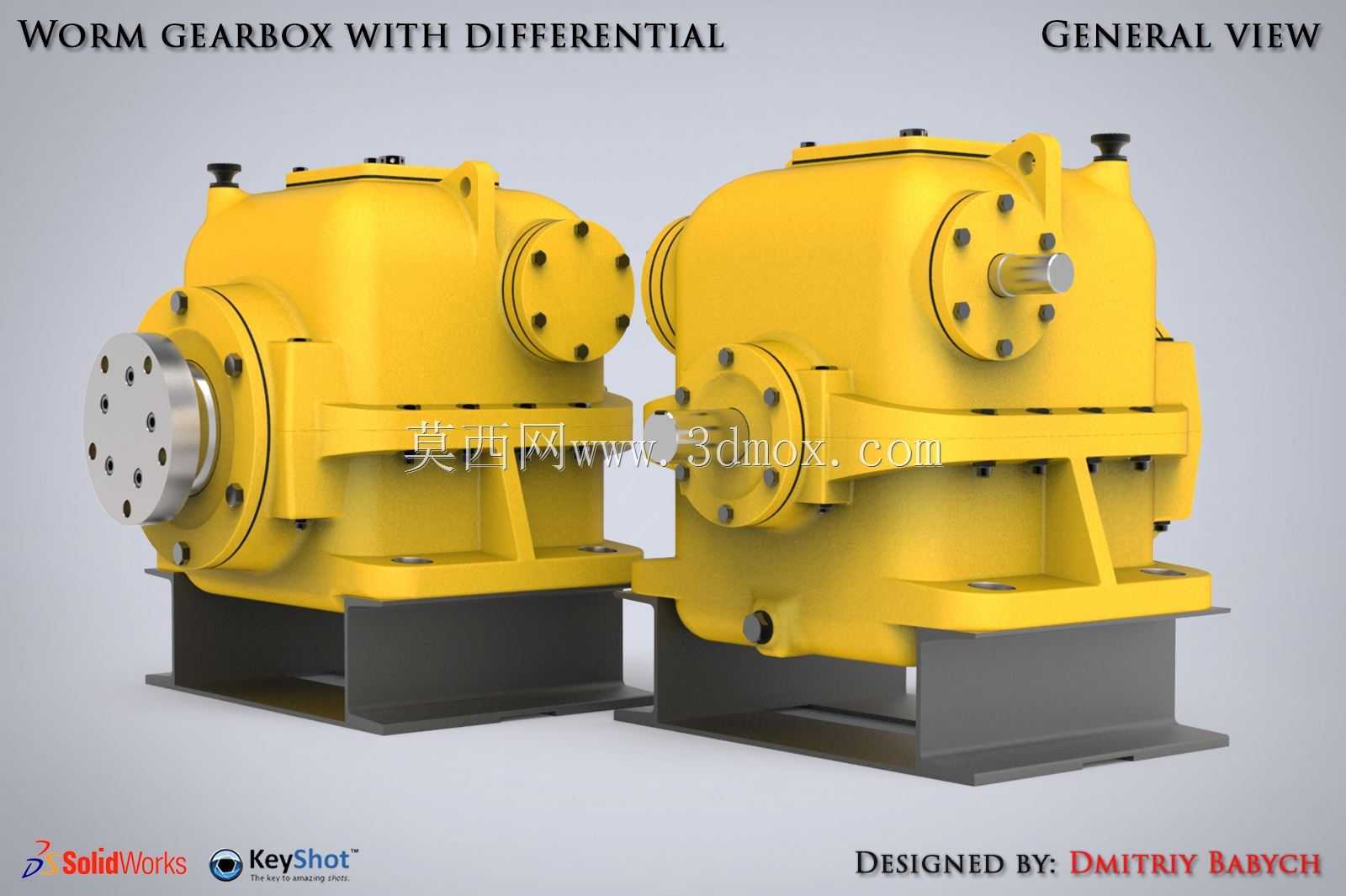

外形尺寸与安装边界方面，该装置整体采用方正的箱体造型，输入轴与输出轴的轴伸长度、轴径、键槽尺寸均符合通用传动件安装标准，安装地脚的孔位间距经过标准化设计，可直接适配多数常规小型传动设备的安装基面，外部突出的轴承端盖、透气塞等部件均做了圆角避让设计，不会在安装时与周边构件产生干涉，整体安装边界规整，便于在设备布局阶段进行空间预留。
