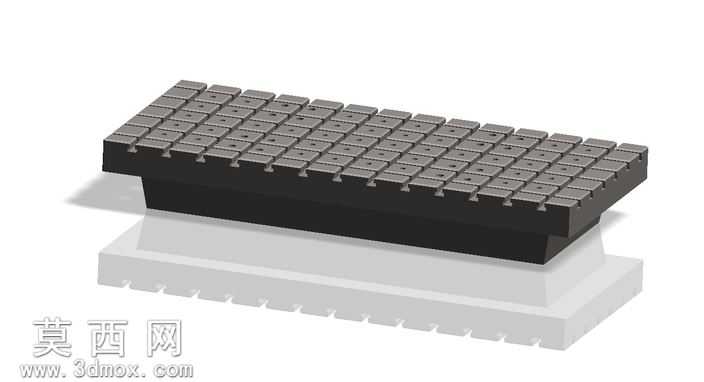

哈斯VM3机床用高精度定位工装台三维设计

本作品为适配哈斯VM3加工中心的高精度定位工装台三维建模成果，建模过程依托参数化设计逻辑，将构造函数的维度约束融入整体尺寸体系，确保工装台与哈斯VM3机床工作台的安装孔位、行程边界完全匹配。建模阶段首先完成基准坐标系的搭建，以机床工作台的T型槽定位基准为原点，逐层绘制工装台底座、承载台面的二维轮廓草图，对台面密集排布的定位格槽采用线性阵列特征完成批量生成，每一处格槽的间距、槽深、侧壁倾角均按照机械加工的装夹定位公差要求设定，保证后续工件装夹时的重复定位精度。材质渲染阶段，将工装台底座部分赋予高牌号铸铁材质，模拟铸铁件经时效处理后的哑光深灰质感，还原铸铁材料减震、耐磨的物理特性；上层承载台面赋予合金工具钢材质，添加表面淬火后的细微磨砂纹理，呈现钢件经精密磨削后的金属光泽，台面边缘的倒角、棱边均做了符合加工工艺的圆角处理，避免建模中出现尖锐直角不符合实际加工逻辑的问题。结构设计上，工装台采用分层式结构，下层底座设置与哈斯VM3工作台匹配的定位凸台与安装锁紧槽，可快速完成工装在机床上的定位固定，无需反复打表校准；上层格槽台面为模块化设计，格槽的尺寸规格适配通用型机床夹具的装夹需求，可兼容不同尺寸的工件装夹，格槽底部设计有排屑缺口，方便加工过程中切屑的清理与切削液的回流。设计思路围绕机床加工的实际使用场景展开，摒弃冗余的装饰性结构，所有特征均服务于装夹稳定性、定位精度与操作便捷性，建模过程中对装配间隙做了合理预留，确保工装台实际装配后可在哈斯VM3机床上顺畅安装使用，整体模型的结构比例、细节特征均还原了真实机床工装的加工制造要求，可用于机械加工教学演示、工装设计方案验证等场景。
