米克朗结构五轴数控铣床三维建模作品

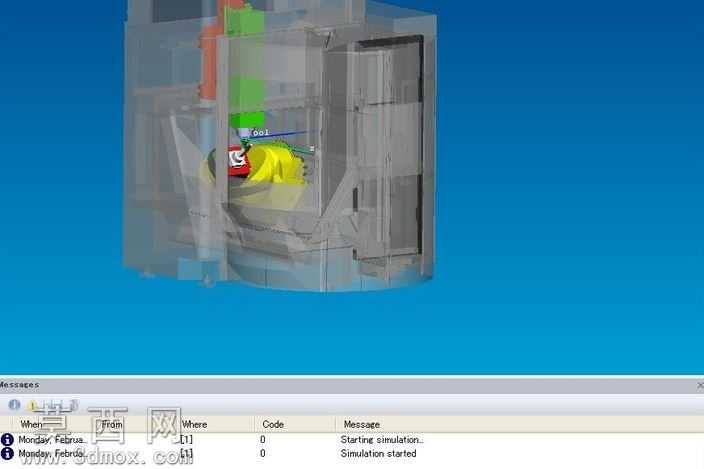

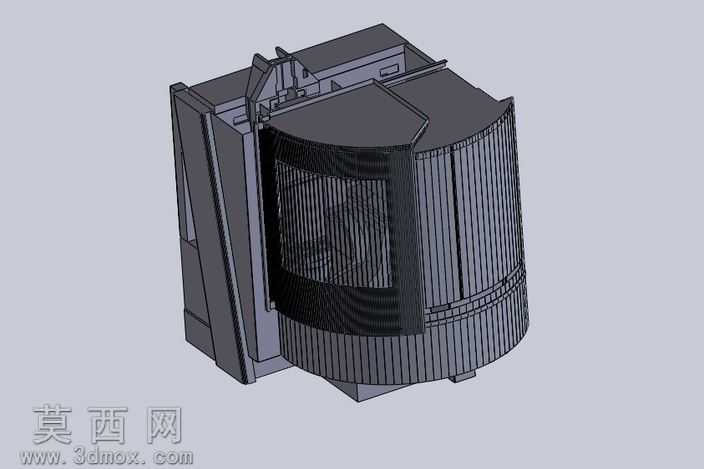

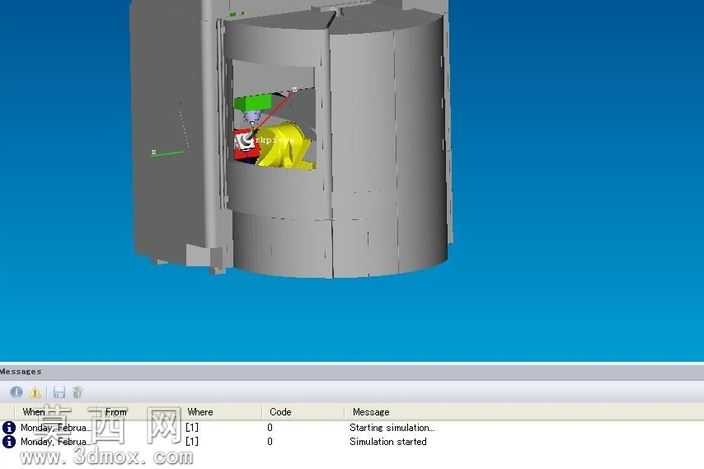

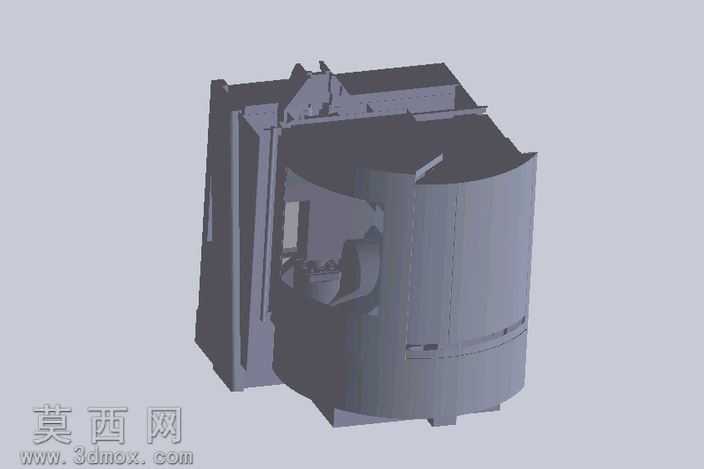

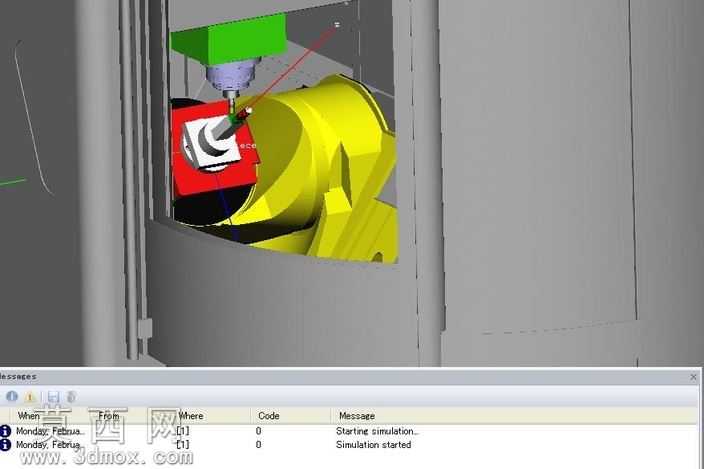

本作品为参照米克朗机型结构完成的五轴数控铣床三维建模，建模过程中严格遵循真实五轴加工中心的结构比例与布局逻辑，完整还原了设备的外部防护结构、主轴安装区域、回转工作台承载结构以及立式床身的支撑形态。建模阶段以实体建模为核心，先搭建整体床身的基准框架，确定Z向主轴滑枕的运动行程空间，再依次构建两侧防护钣金、顶部走线槽结构、前部圆弧防护门的曲面造型，针对防护门的弧形曲面采用曲面放样与实体加厚结合的方式，保证曲面过渡顺滑无棱角，还原真实机床防护的流线型外观。材质分配阶段，为床身主体铸件部分赋予深灰色磨砂铸铁材质，还原机床铸件的哑光粗糙质感；为防护钣金部分赋予深灰色金属烤漆材质，添加细微的漆面颗粒质感提升真实度；为观察窗区域赋予半透明深色亚克力材质，模拟机床防护门的安全观察窗效果；为结构衔接处的紧固部件赋予金属镀锌材质，区分不同部件的材质属性。结构设计上完整呈现五轴铣床的典型布局，立式主轴侧挂于床身立柱，可实现Z向上下进给，前部回转工作台可实现多轴联动的回转与摆动，外部全封闭防护结构既还原了真实设备的安全防护设计，也清晰展现了内部加工腔体的空间范围。建模过程中对各部件的装配关系做了严谨的对位，保证滑枕与立柱导轨的配合位置、防护门与床身的衔接缝隙、工作台与底座的安装位置都符合真实机床的装配逻辑，整体模型结构完整，部件层级清晰，可用于五轴机床结构认知、加工场景搭建、机床布局方案参考等用途，通过三维建模的方式完整复现了高端五轴数控铣床的外观形态与核心结构布局，直观展现了此类加工设备的工业设计特点与结构组成逻辑。
