车床尾座机械结构三维设计作品

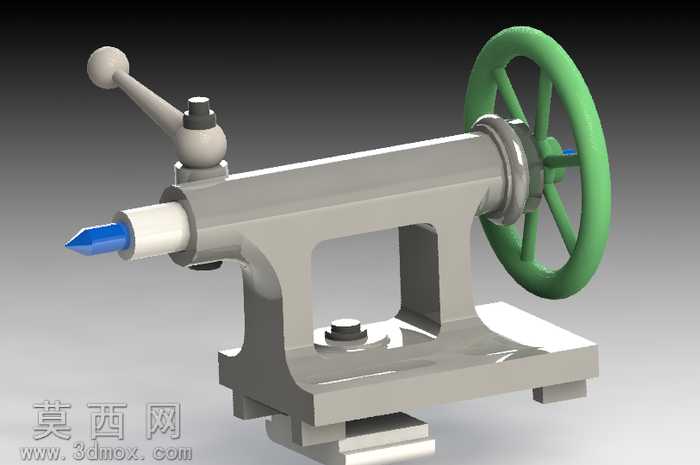

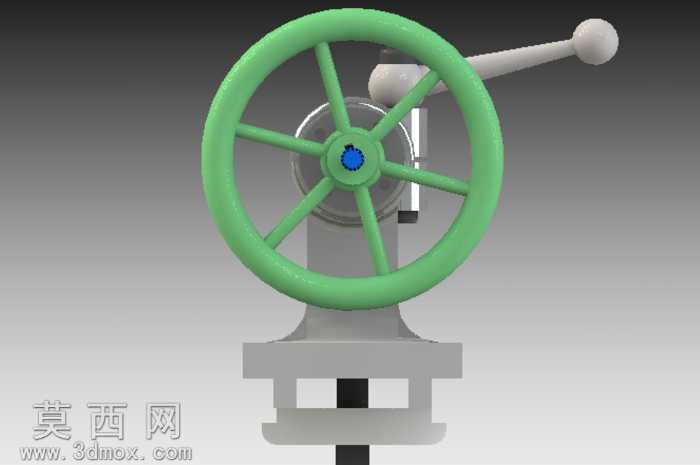

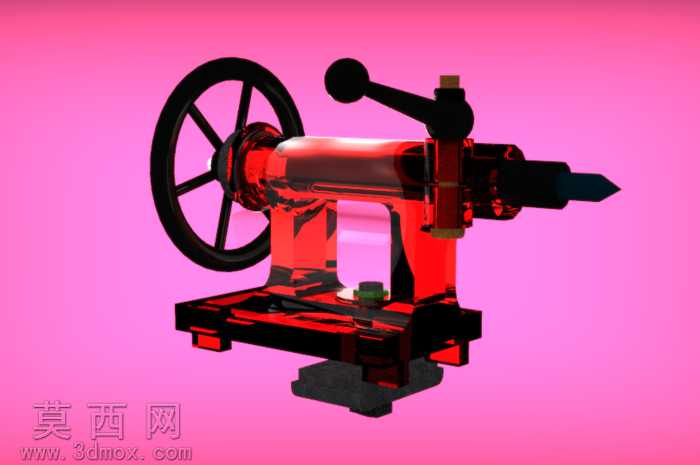

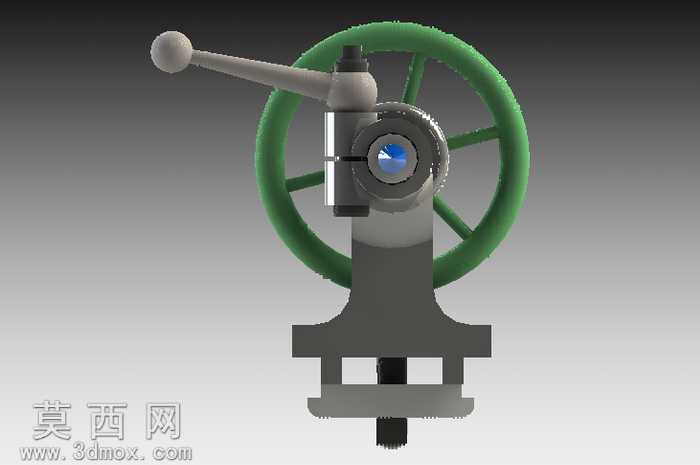

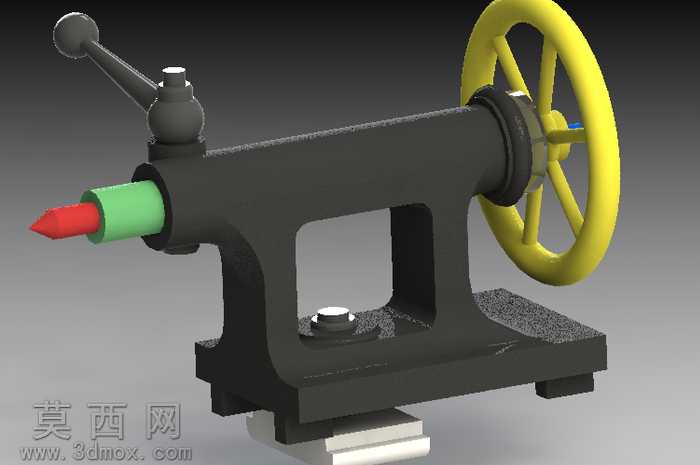

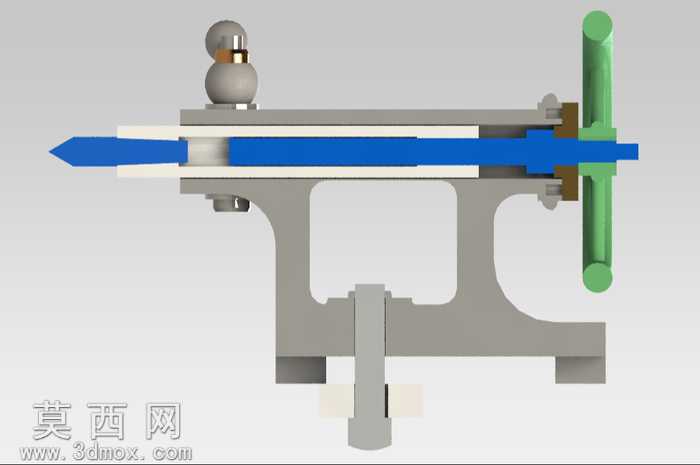

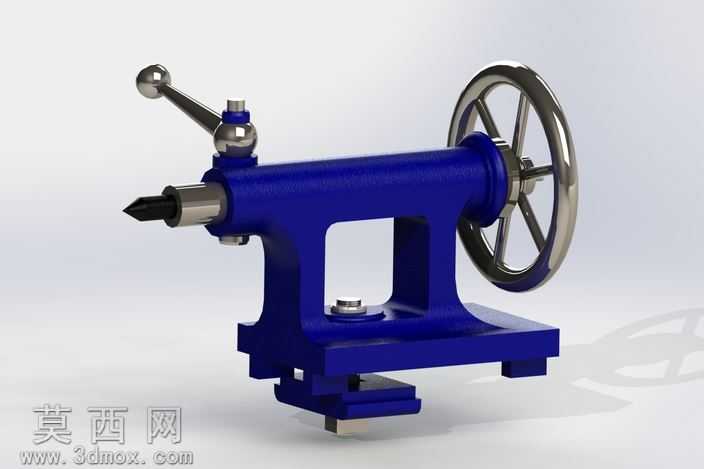

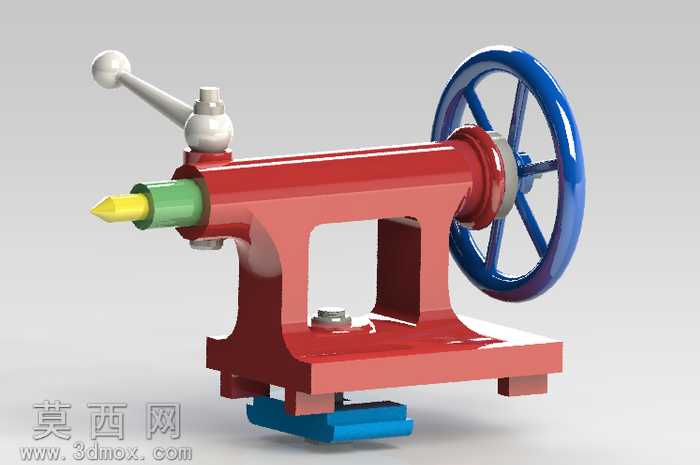

本作品为车床配套尾座的三维参数化设计成果，建模阶段严格遵循普通卧式车床尾座的实际功能逻辑与装配关系，采用自底向上的建模思路完成全部零部件的构建。首先针对尾座的核心承载结构——底座进行建模，精准还原底座的安装定位槽、锁紧机构安装位、导轨配合面的结构特征，保证底座与车床床身导轨的配合尺寸符合通用车床的安装规范，建模过程中对底座的铸造圆角、加强筋结构做了精细化处理，还原铸件的结构工艺特征。其次针对尾座的核心功能部件套筒组件进行建模，包含顶尖安装锥孔、丝杠配合螺纹段、锁紧定位面等关键结构，保证顶尖的安装同轴度、丝杠传动的行程参数符合实际加工需求，顶尖部分还原了莫氏锥度的配合特征，适配标准车床顶尖的安装尺寸。手轮传动部分还原了轮辐式手轮的结构、操作手柄的球形握持结构、手轮与丝杠的键连接传动结构，操作手柄的转动限位结构也做了完整还原，保证手轮转动带动套筒伸缩的传动逻辑完全符合真实尾座的工作原理。锁紧机构部分包含顶部锁紧手柄、锁紧压块、调节螺栓等零部件，还原了扳动手柄即可锁紧套筒位置的机械结构，底座下方的横向调节锁紧结构也做了完整建模，可实现尾座的横向偏移调节，满足锥度加工的功能需求。材质与渲染阶段，针对尾座主体铸铁部件赋予深蓝色哑光烤漆材质，还原机床铸件的漆面质感，手轮、操作手柄、顶尖、锁紧螺栓等金属加工件赋予抛光镀铬金属材质，还原机加工金属件的高光反射质感，顶尖的切削部分赋予硬质合金的哑光金属质感，底座安装面做了磨砂金属的材质区分，渲染阶段采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现尾座各部件的结构层次与装配关系，阴影过渡柔和自然，突出机械结构的工业美感。设计过程中充分考虑尾座的实际使用场景，针对长轴类零件加工时的顶尖支撑需求、尾座锁紧的可靠性、手轮操作的人机工程合理性做了结构优化，各运动部件之间预留了合理的装配间隙，保证结构运动逻辑通顺，无干涉问题，整体模型结构完整，装配关系清晰，可作为车床结构教学、尾座部件改进设计的三维参考模型使用。
