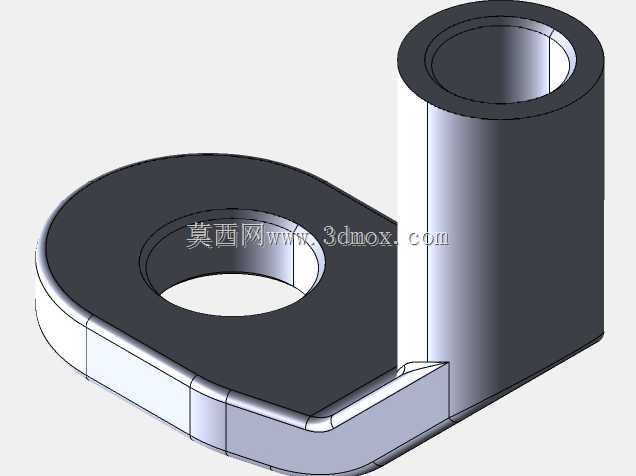

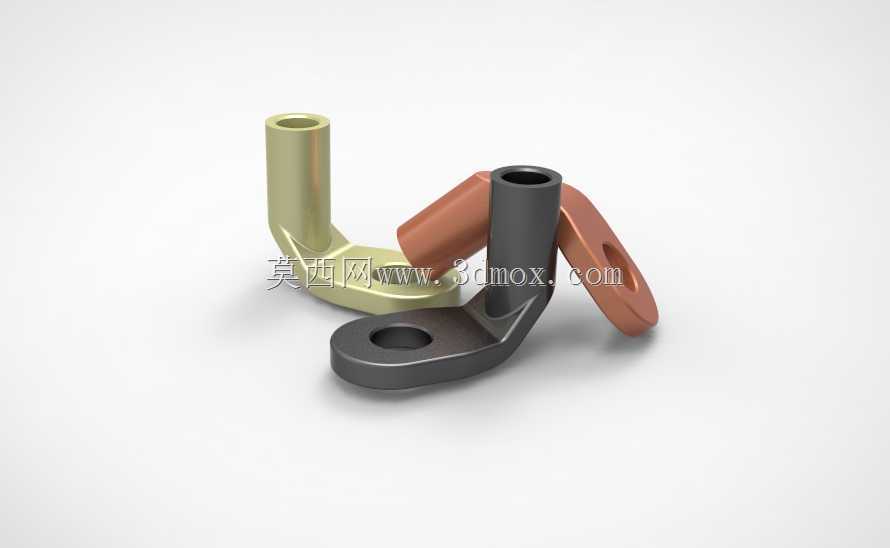

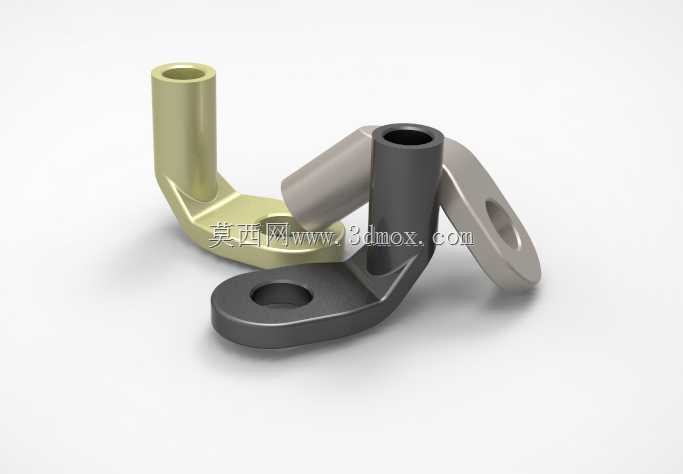

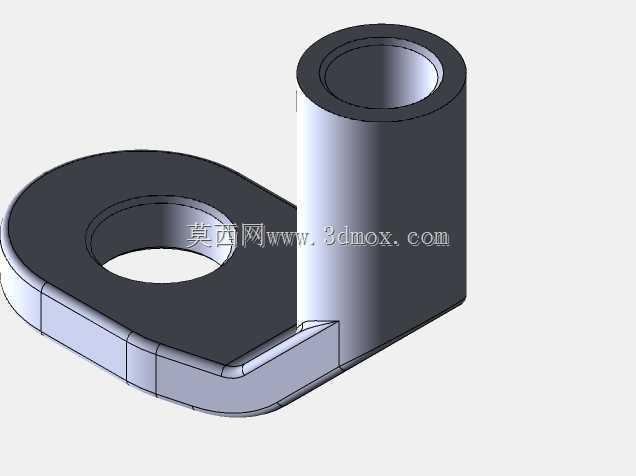

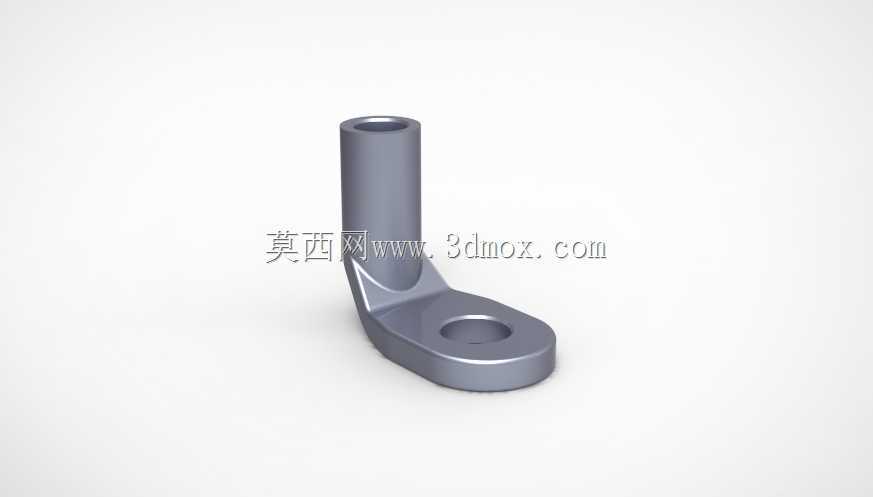

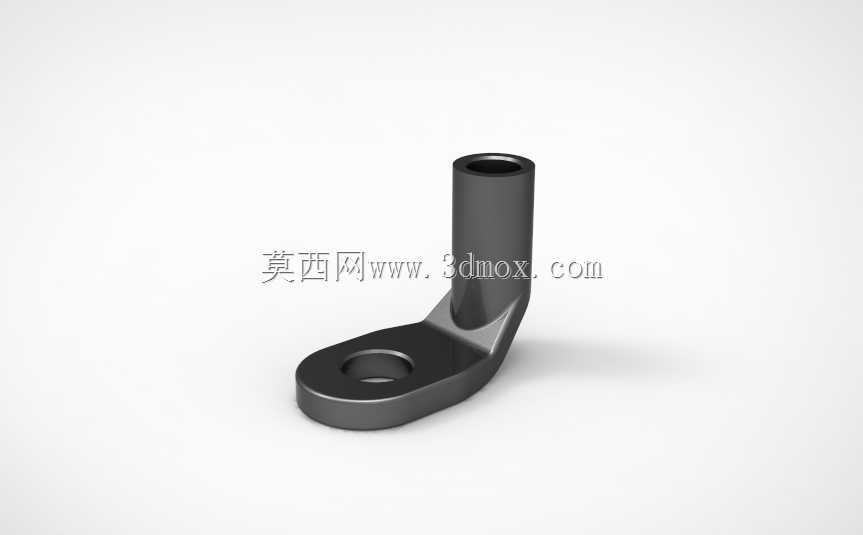

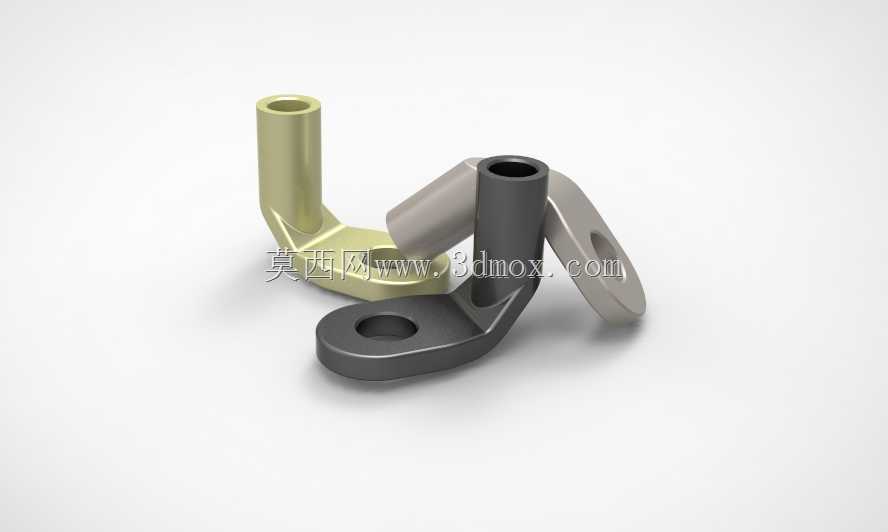

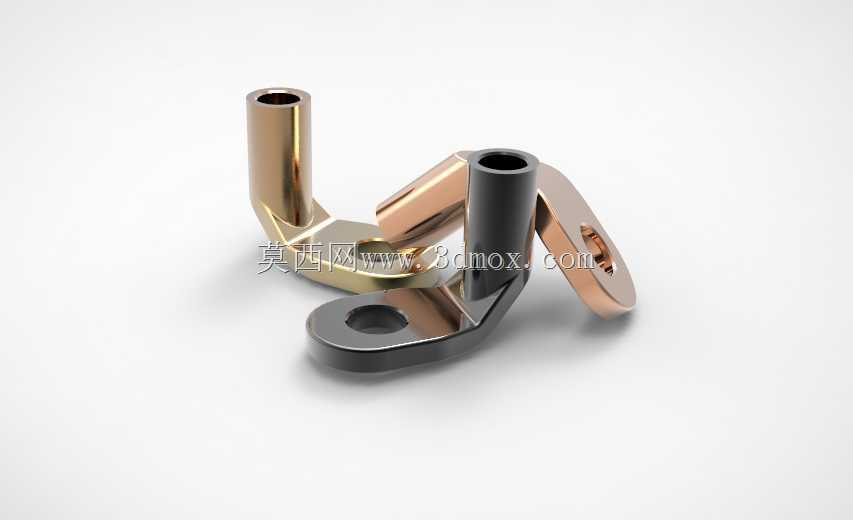

弯管式带安装耳电缆接线固定件

这款弯管式带安装耳的电缆接线固定件，主要应用于低压电气柜、工业设备内部布线、机电产品线束接驳、新能源设备电控回路等场景，是实现多股电缆端头可靠固定、导电导通的核心五金连接件，能够替代传统直片式接线端子在狭小弯折空间内的布线需求，减少线缆过度弯折带来的线芯损伤、绝缘层破损风险，提升电气回路接线的规整度与长期运行可靠性。

从实际用途来看，该接线件一端的空心弯管结构用于套入剥除绝缘层的电缆线芯，通过压接、焊接或者灌锡工艺实现与线缆的牢固结合，保证导电接触面积充足，避免大电流工况下出现接触发热、打火脱落的问题；另一端带通孔的扁平安装耳，用于通过螺栓将接线件整体固定在设备壳体、接线排或者接地桩位上，既可以实现动力回路的电流传导，也可作为设备接地端的专用接线构件，满足电气安全防护的接地导通要求。

产品功能特性上，整体采用一体化弯折成型结构，不存在拼接焊缝带来的电阻增大、结构断裂隐患，弯折处做了平滑圆弧过渡，没有尖锐棱角，既可以避免安装时划伤操作人员手部，也能防止尖锐边角割破相邻线缆的绝缘层；安装耳的通孔做了沉台倒角处理，螺栓拧入时不会出现孔口毛刺卡滞、螺栓偏斜的问题，保证安装贴合面平整紧密，长期受振动工况影响也不会出现连接松动。弯管的内径尺寸适配常规1.5-6平方毫米的多股铜芯电缆，管壁厚度均匀，压接后不会出现管壁开裂、压接不实的问题，能够承受不低于线缆本身拉脱力的连接强度。

设计思路上，这款接线件充分考虑了设备内部布线的空间局限性，将传统直型接线端做90度弯折设计，能够适配线缆需要转向接驳的安装场景，无需额外对线缆做硬弯折处理，保留线缆的自然弯曲应力，避免线芯长期处于弯折疲劳状态出现断股问题；安装耳与弯管的连接位置做了加厚加强筋处理，在螺栓紧固扭矩达到标准要求时，不会出现连接处变形、断裂的情况，同时整体外形做了圆滑收边处理，没有多余的突出结构，能够在紧凑的接线仓内完成安装，不会与相邻电气元件产生结构干涉。

从安装边界来看，安装耳的通孔中心到弯管端面的距离预留了充足的接线操作空间，使用常规套筒扳手或者螺丝刀即可完成螺栓紧固，不需要特殊定制安装工具；弯管的长度满足压接钳的操作行程要求，压接作业时不会与安装耳产生位置干涉，整体安装后突出安装面的高度较低，能够适配带盖板的封闭接线仓的空间要求，不会出现盖板无法闭合、挤压线缆的问题。
