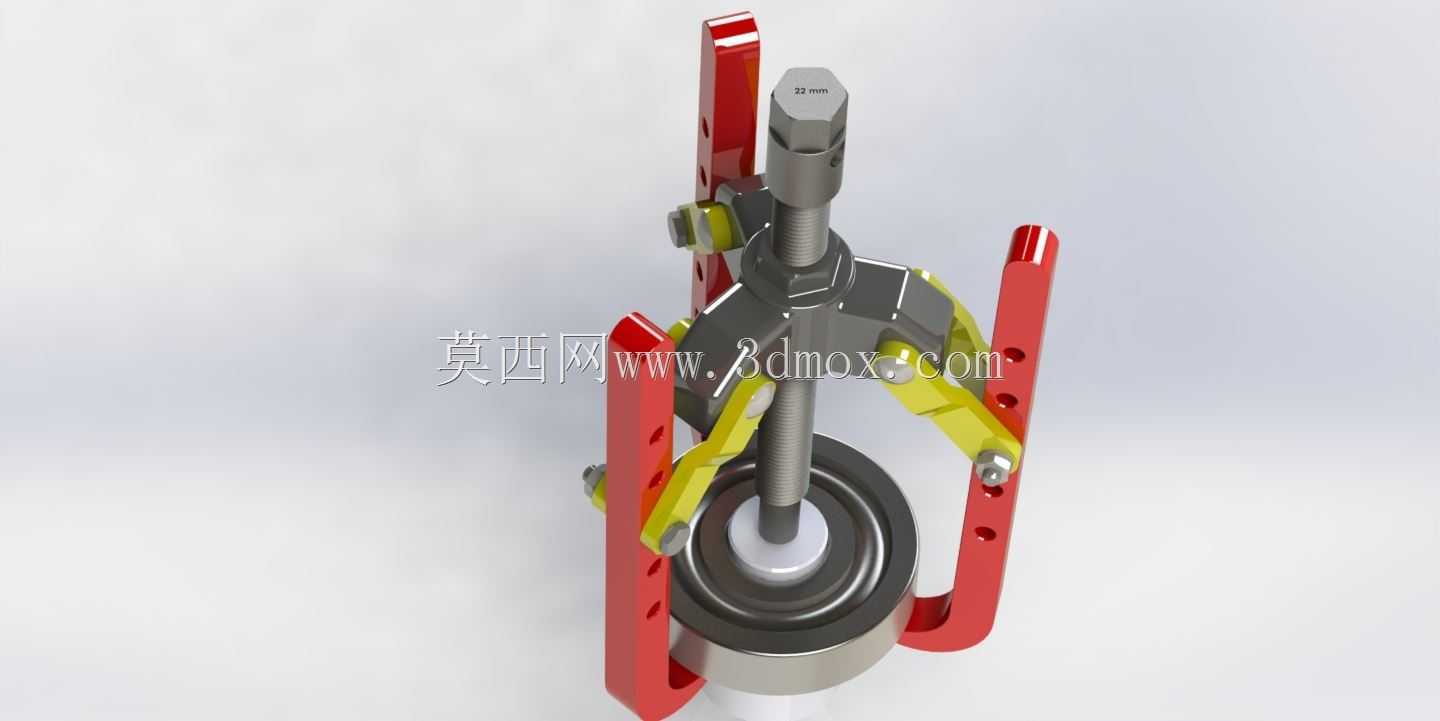

三爪拉拔轴承提取拆卸工具结构

这款三爪拉拔提取工具主要面向机械维修、设备运维场景设计，是工业设备检修、零部件拆装环节的常用手动工具，核心用途是完成过盈配合的轴承、皮带轮、齿轮、轴套等盘套类零部件的无损拆卸作业，在机修车间、设备维保站点、生产线运维班组中都有极高的使用频次，能够避免传统敲击拆卸带来的轴件损伤、零件变形、安装面磕碰等问题，大幅提升拆卸作业的效率与安全性。

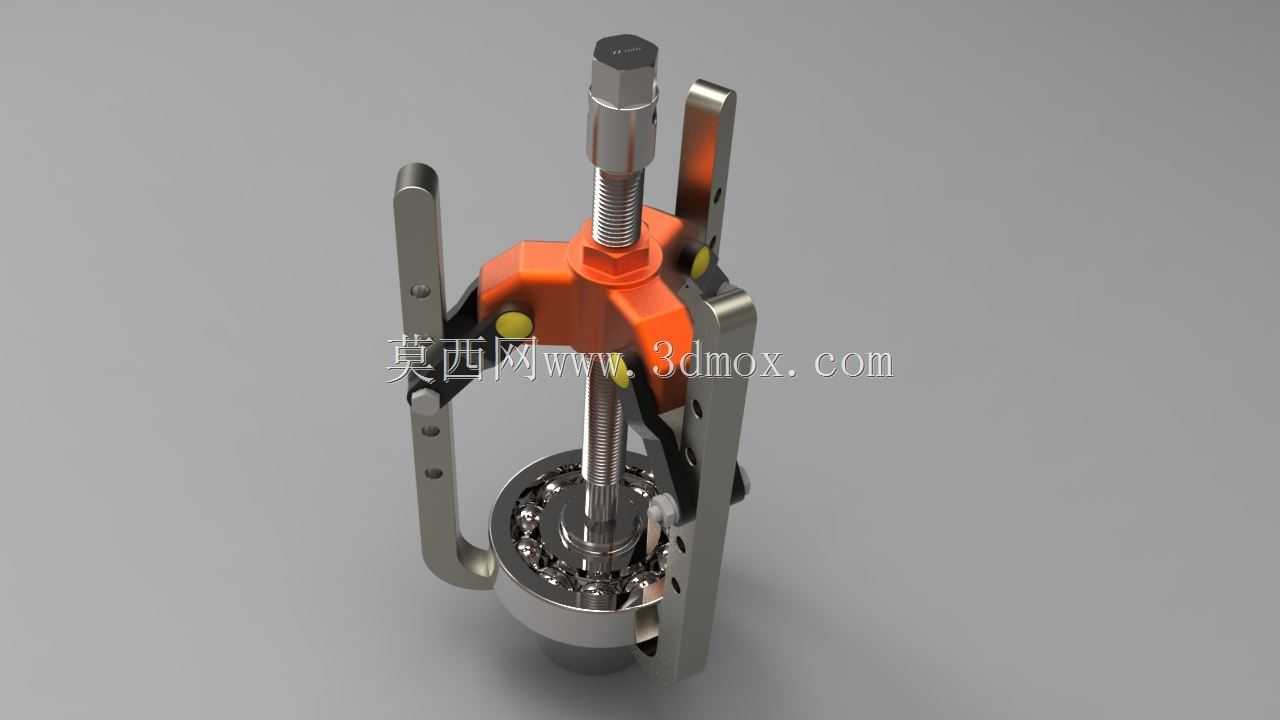

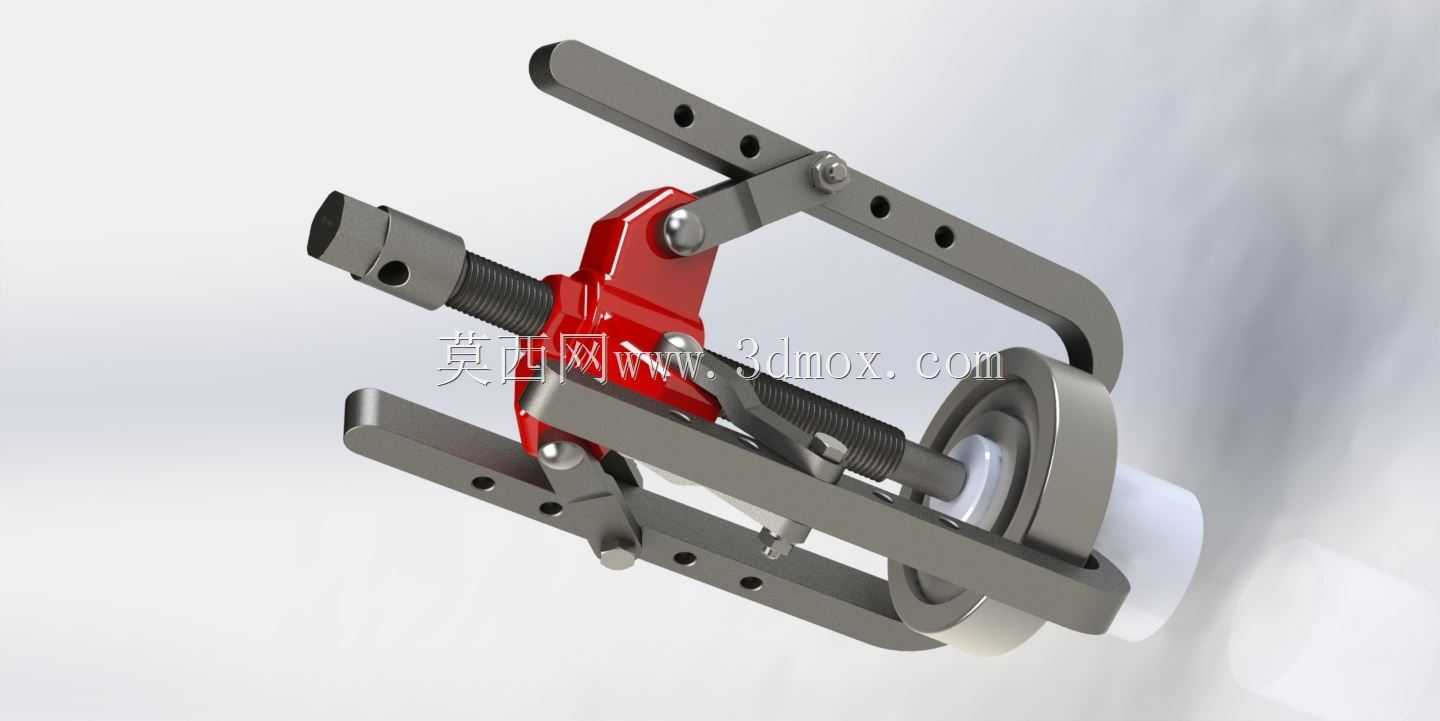

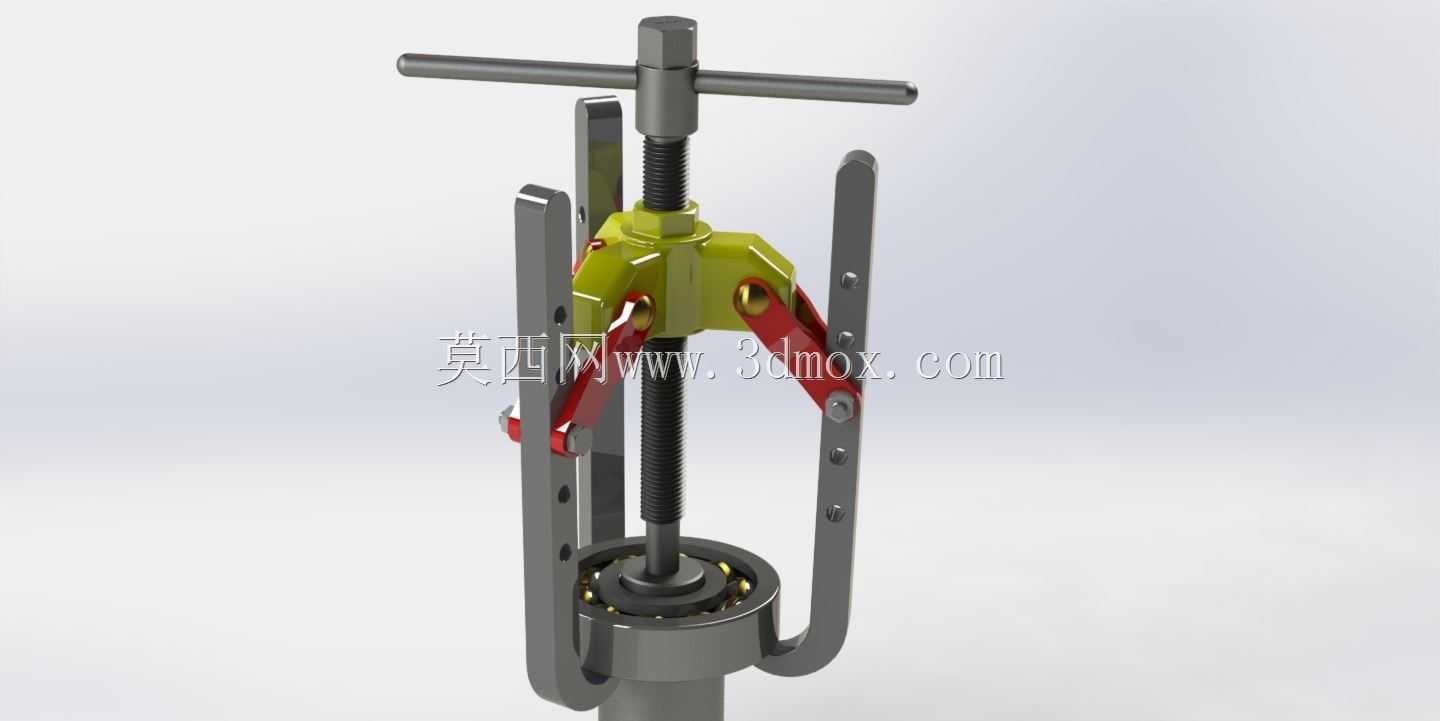

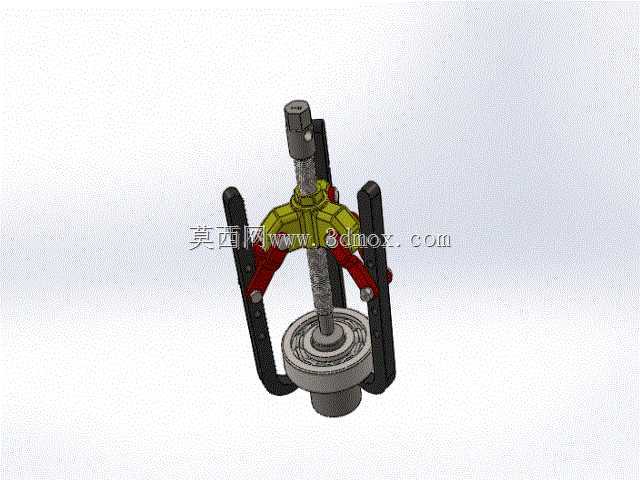

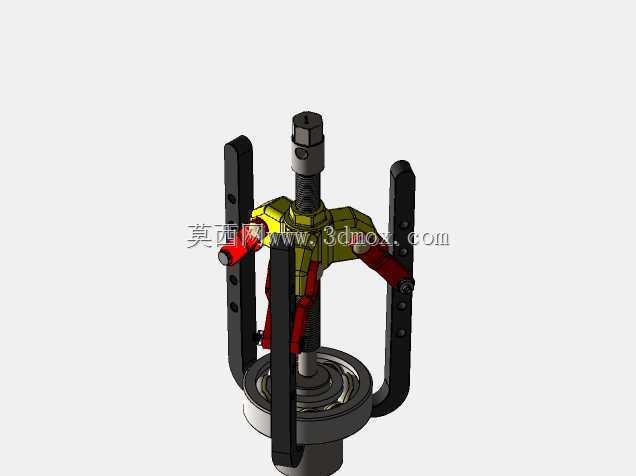

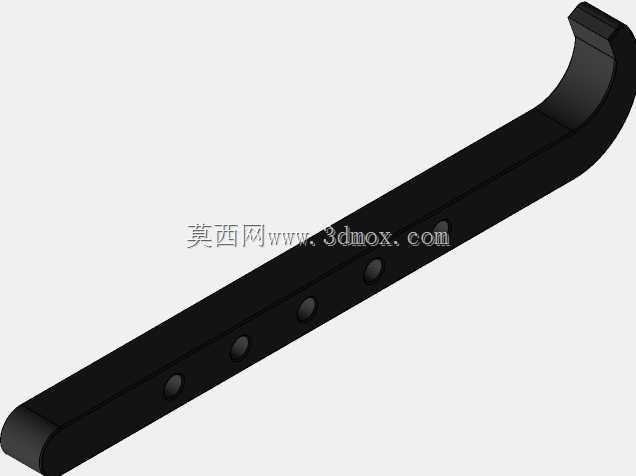

从功能特性来看，该工具采用三爪同步联动的结构设计，三个卡爪可沿中心螺杆的径向同步开合，能够自适应不同直径的待拆卸零件，卡爪端部做了内勾式的防滑结构设计，作业时可牢牢勾住待拆卸零件的背面受力边，避免拉拔过程中出现滑脱、偏移的问题；中心位置的传动螺杆采用梯形螺纹设计，具备传动效率高、轴向承载力强、自锁性好的特点，旋转螺杆顶端的受力端时，螺杆会沿轴向平稳进给，将轴向推力均匀作用在中心轴的端面上，同时三个卡爪同步带动待拆卸零件沿轴向向外移动，平稳完成零件与轴的分离，整个施力过程同轴度高，不会对轴件和待拆零件造成偏载损伤。

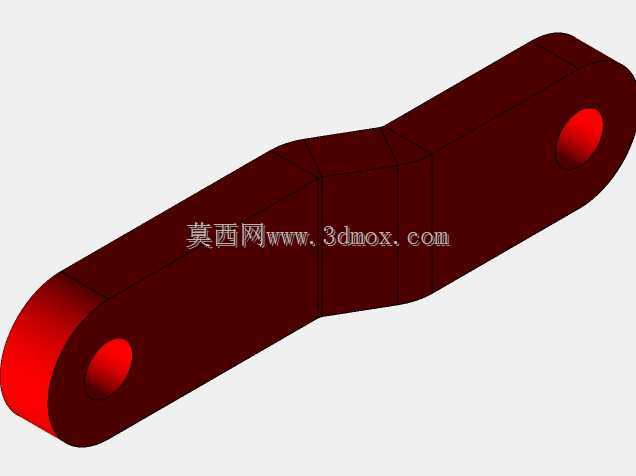

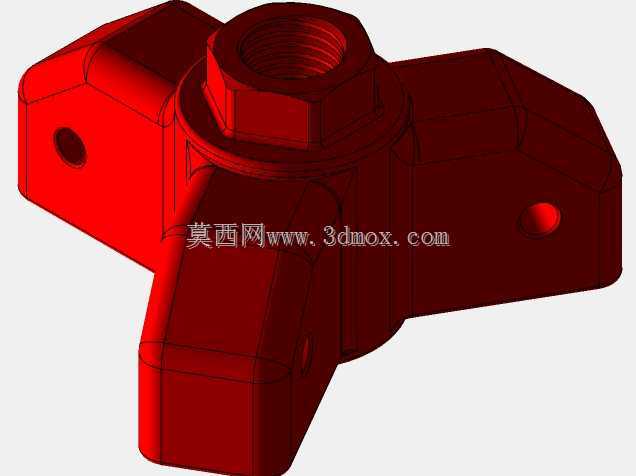

设计思路上，这款工具针对传统两爪拉拔器受力不均、易滑脱、适配范围窄的痛点做了优化，三爪呈120度均匀分布的结构，让拉拔过程的受力点均匀分布在零件圆周上，有效避免偏载带来的零件变形问题；卡爪与中心滑套之间采用铰接式连接结构，可根据待拆卸零件的外径尺寸自动调整卡爪的张开角度，无需额外的锁紧定位操作，使用时只需将三个卡爪勾住待拆零件，旋转中心螺杆即可开始作业，操作门槛极低。同时卡爪的臂长做了加长设计，能够适配不同轴向安装深度的零部件拆卸需求，中心螺杆的端部做了球面顶头设计，顶在轴端中心孔时可自动找正中心，避免顶偏损伤轴端中心孔。

从安装边界与尺寸适配来看，该工具的卡爪最大张开直径可覆盖常规中小型机械设备的常用轴承、皮带轮尺寸，最小闭合直径可适配小规格轴套类零件的拆卸需求，整体结构紧凑，在空间狭小的设备安装位也能顺利操作，无需额外预留过大的操作空间；整体结构采用高强度合金钢材质设计，卡爪与螺杆部位都做了热处理强化，能够承受大吨位的拉拔载荷，长期高负荷使用也不会出现爪臂变形、螺纹滑牙的问题，工具整体的受力部件都做了圆角过渡处理，避免应力集中导致的部件断裂，作业过程的安全性更有保障。
