大承载蜗轮蜗杆螺旋升降传动机构

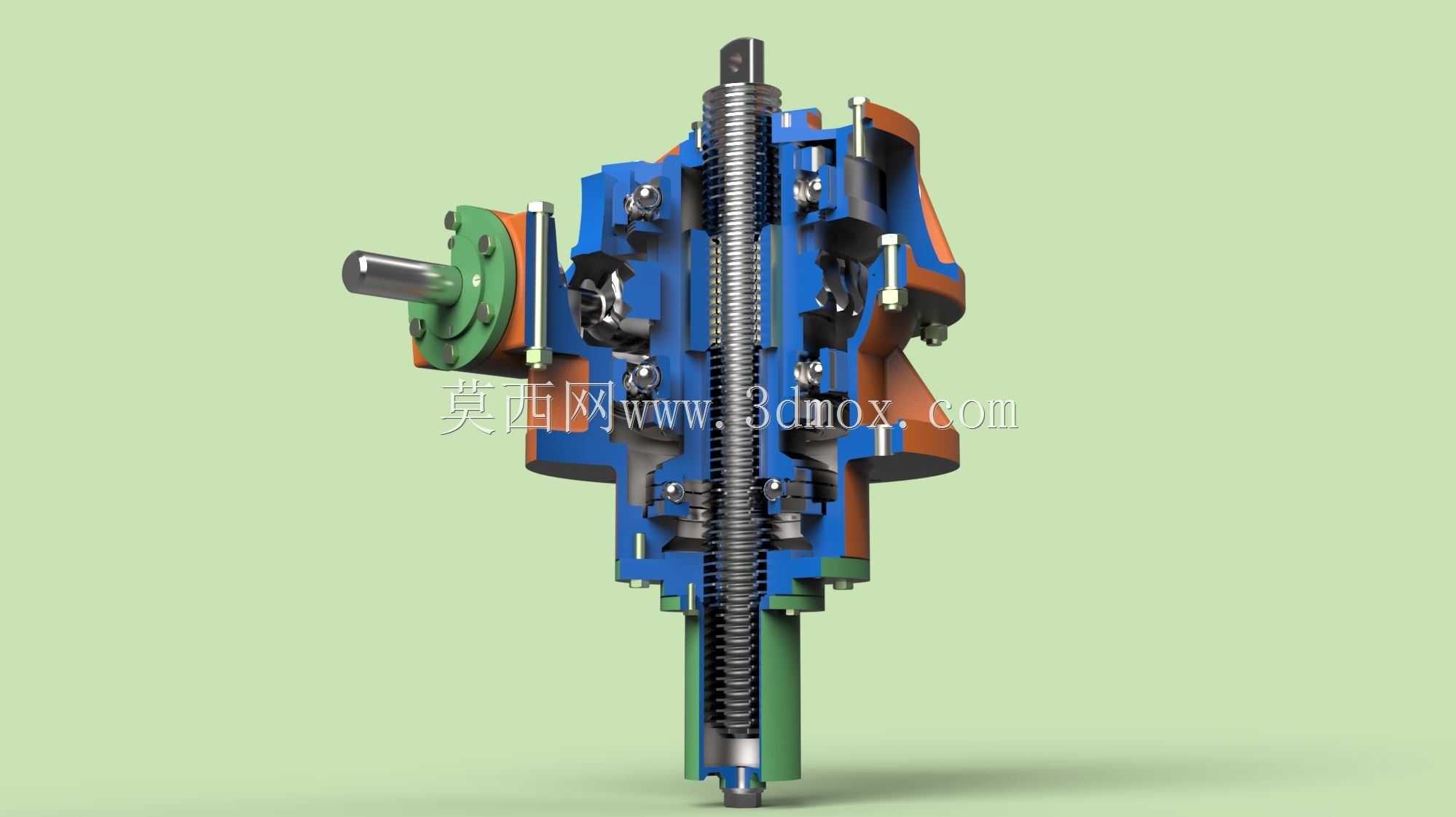

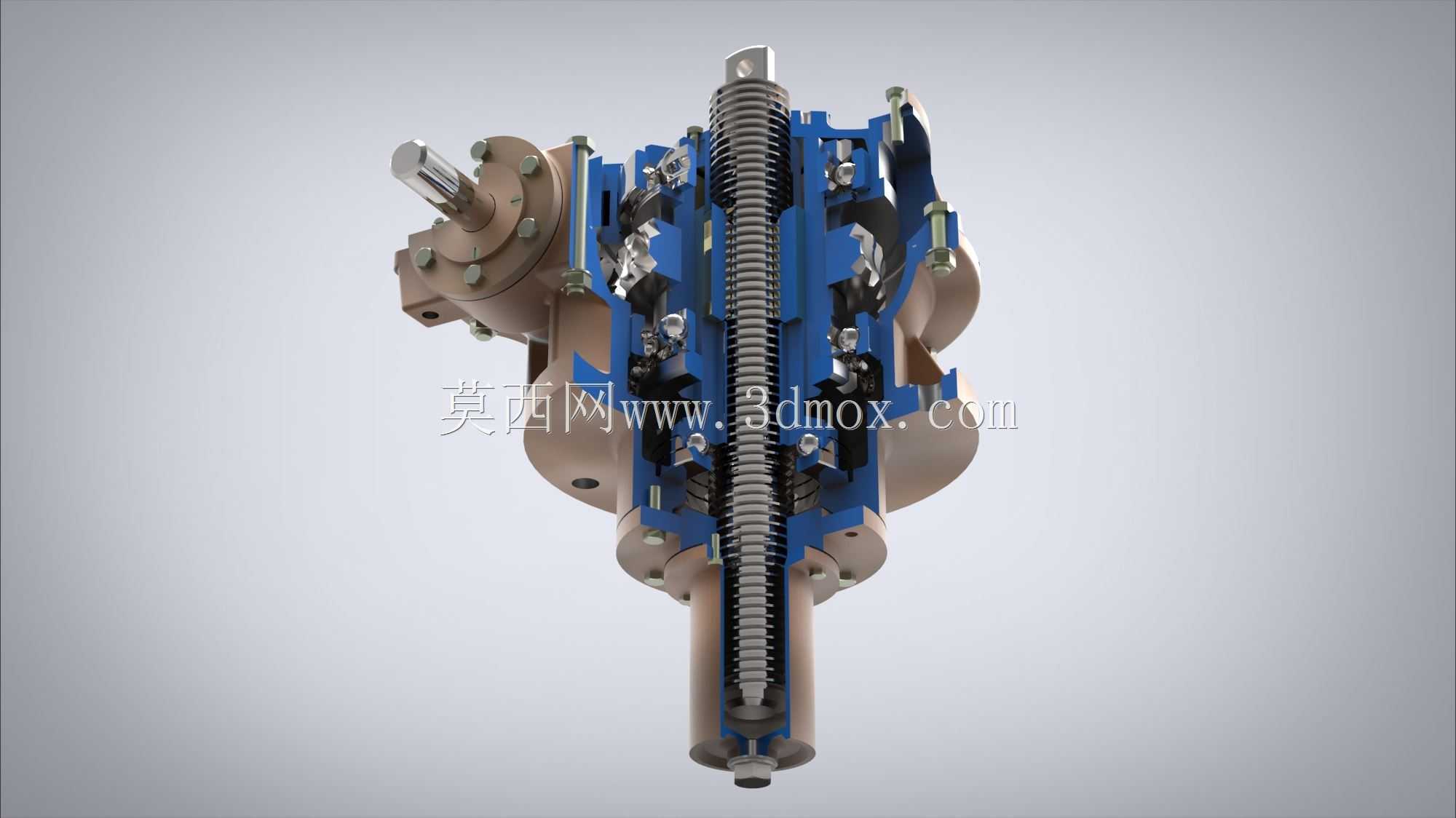

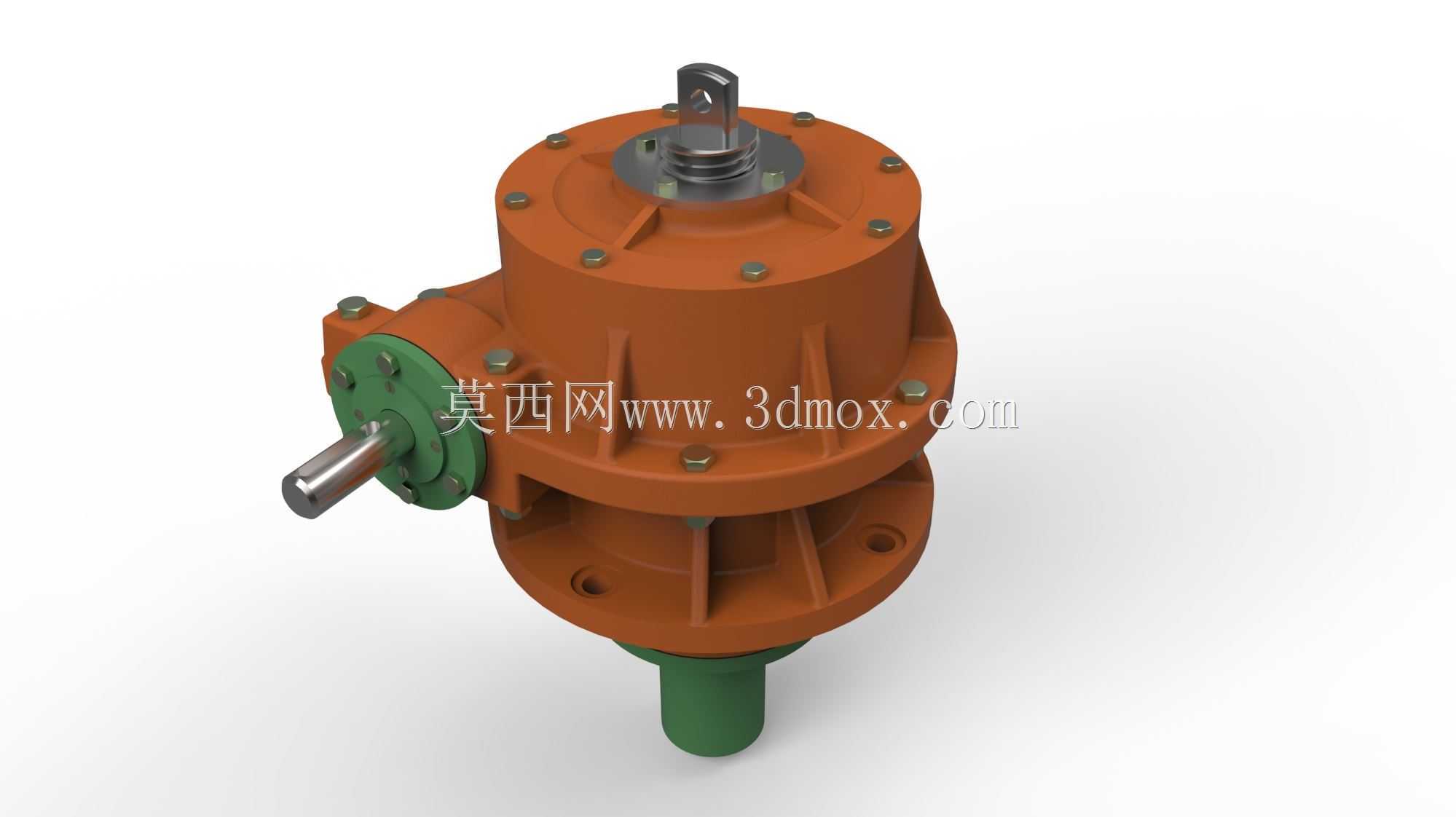

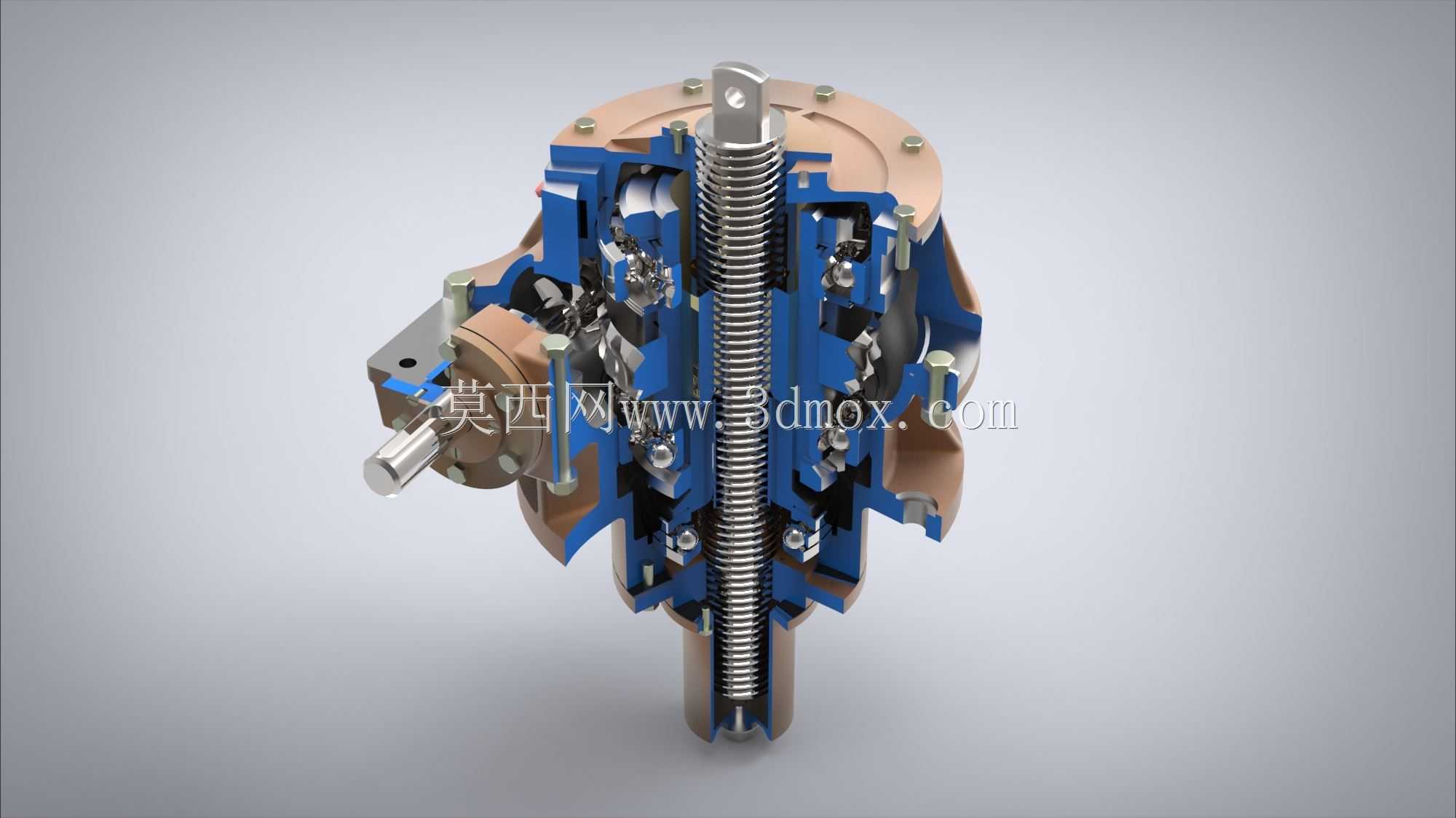

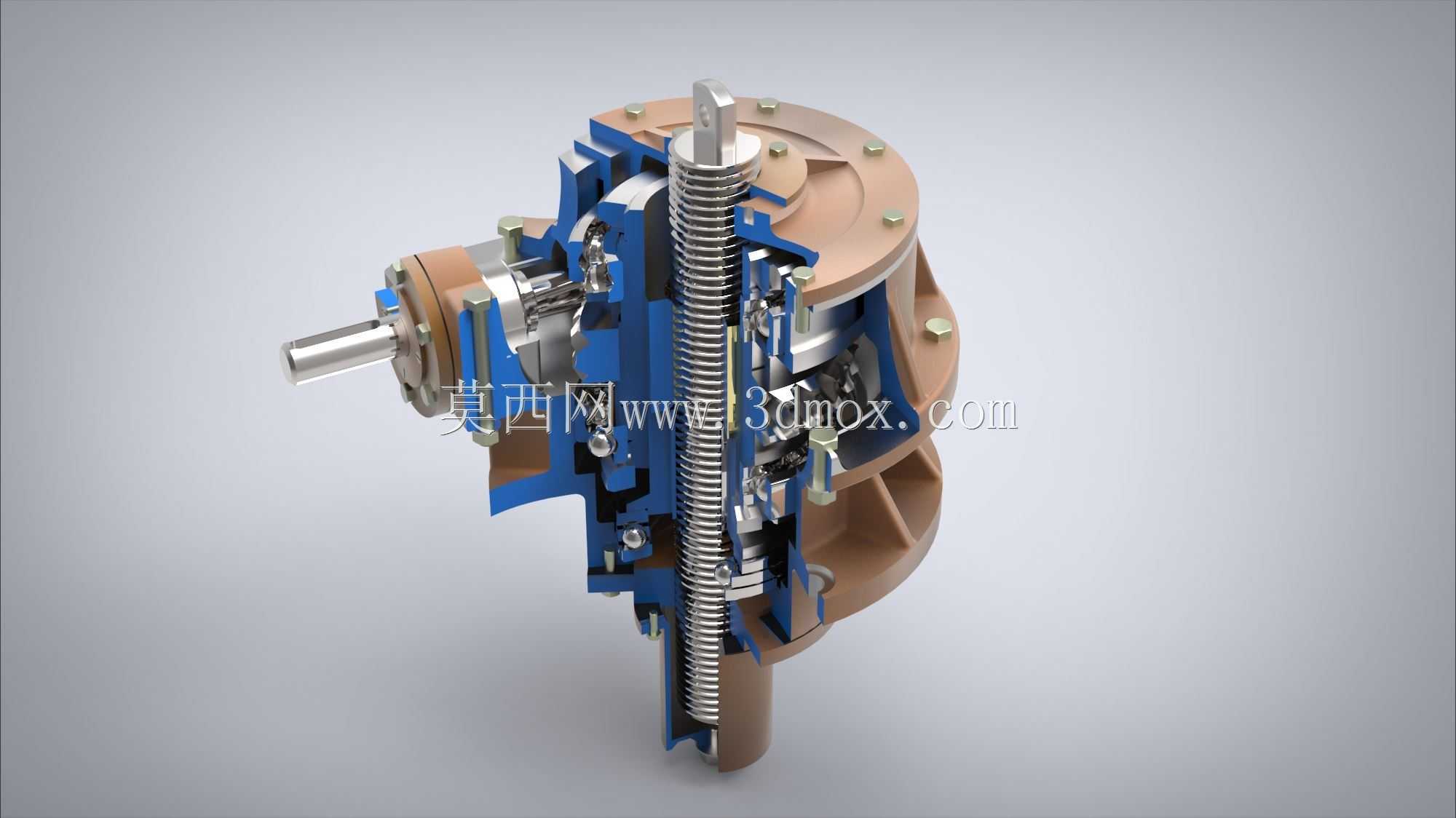

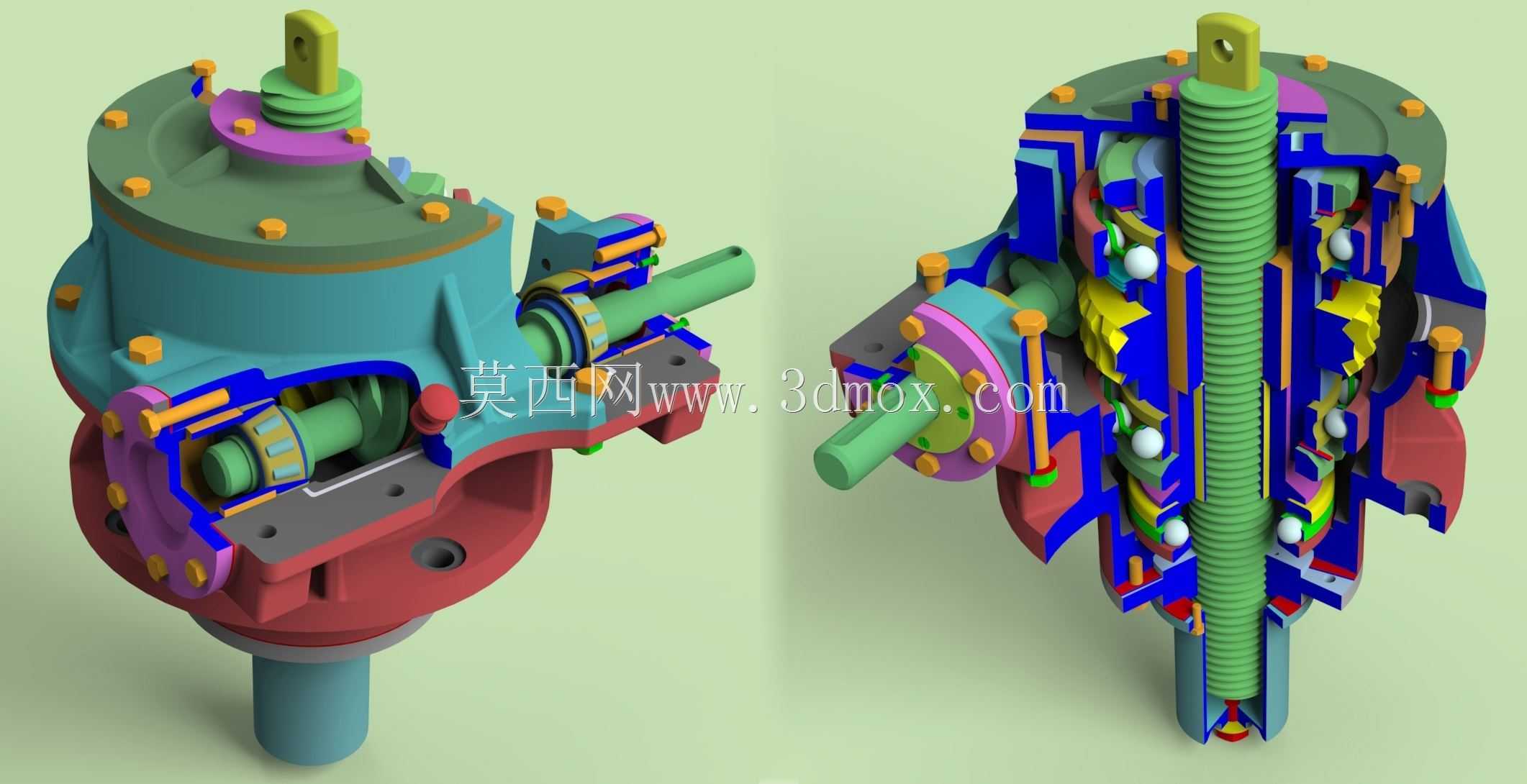

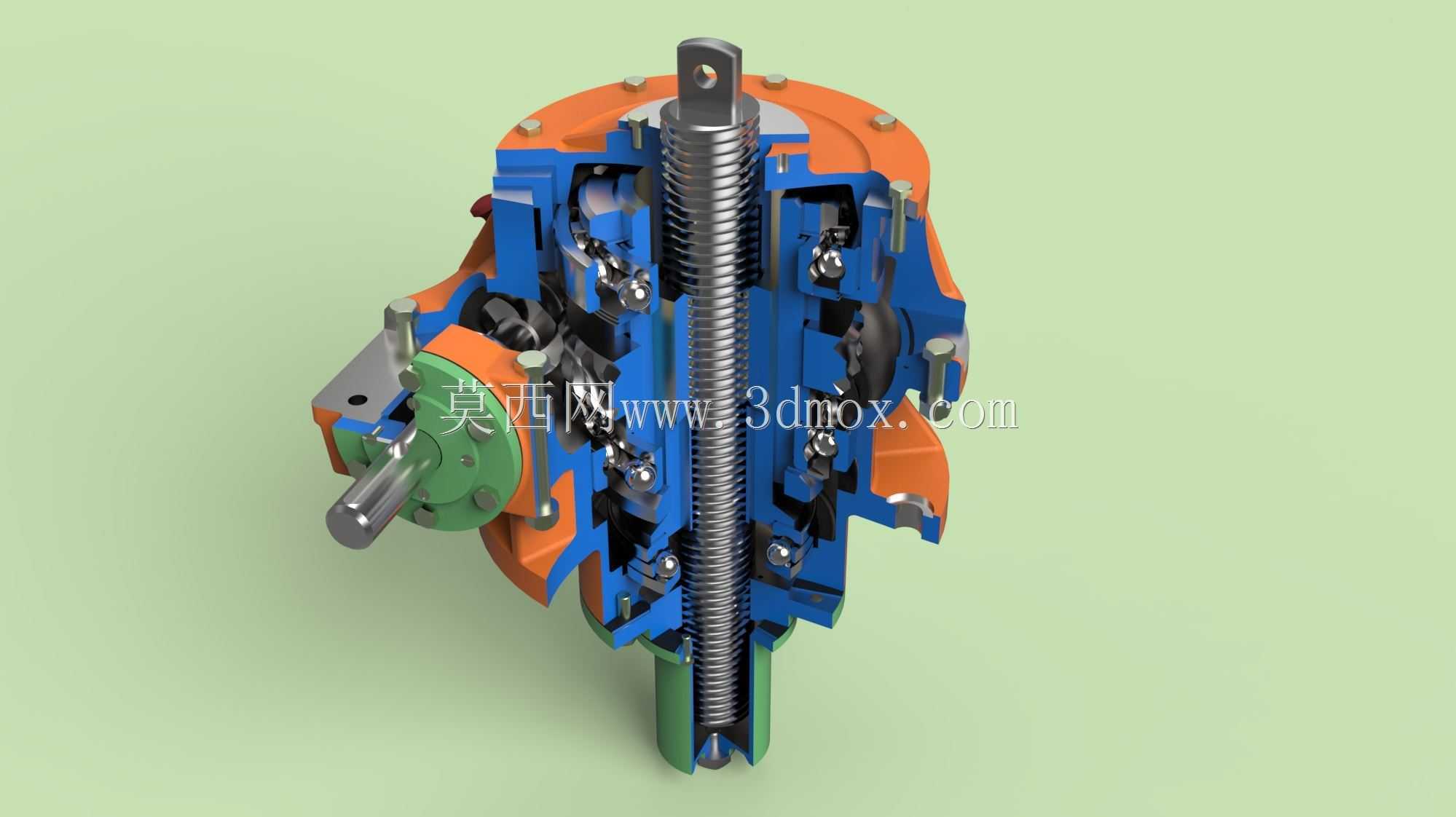

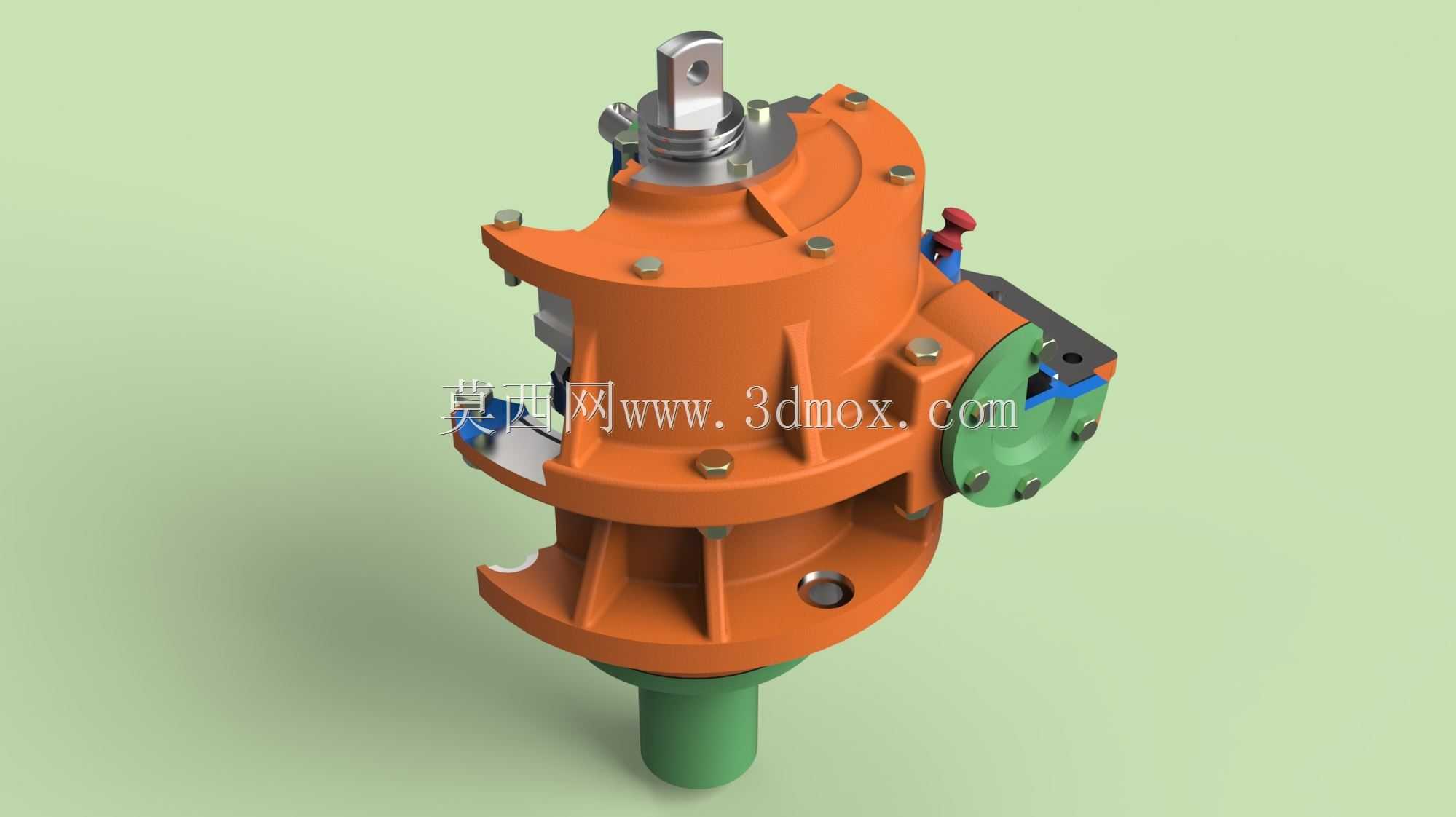

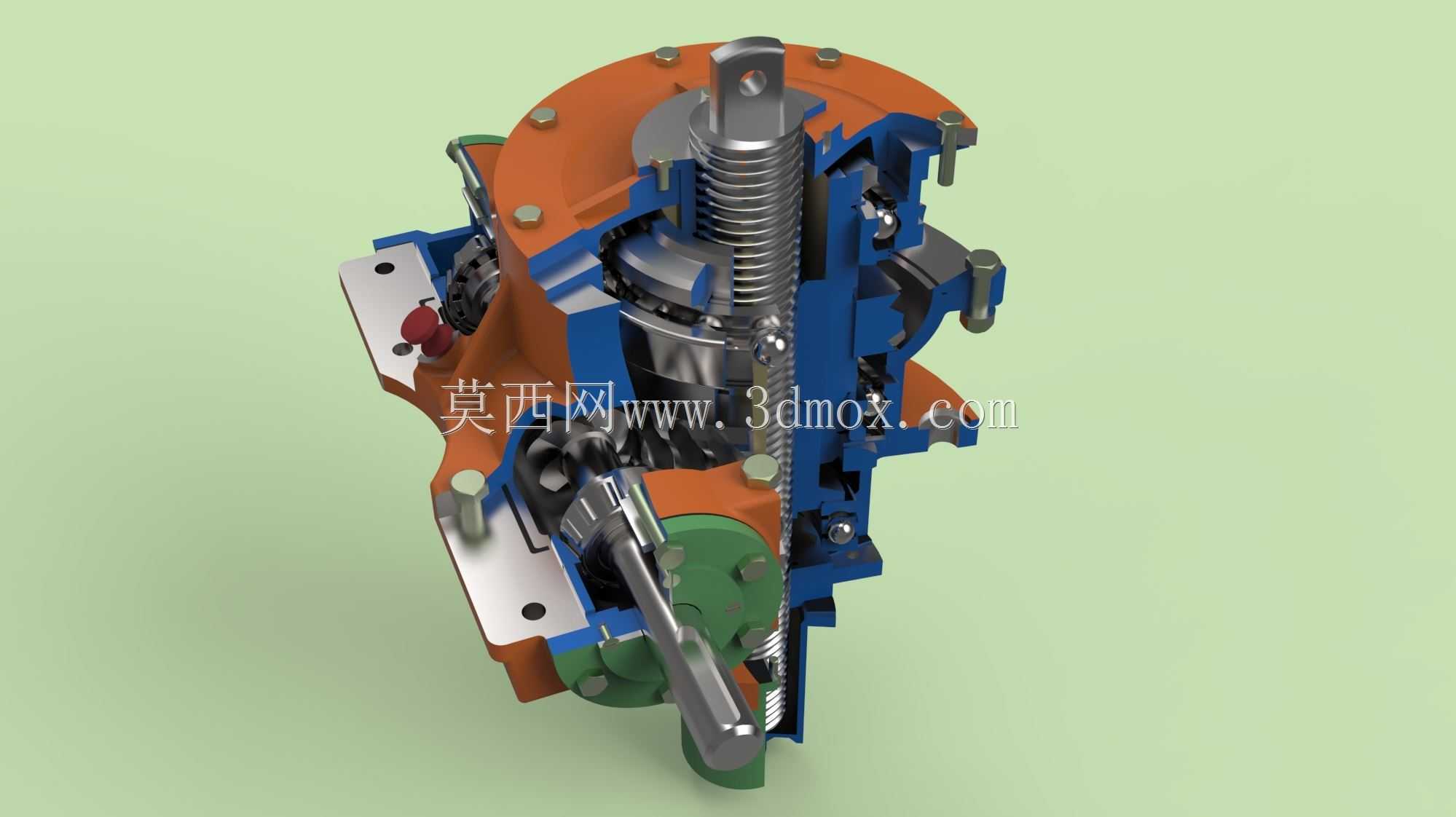

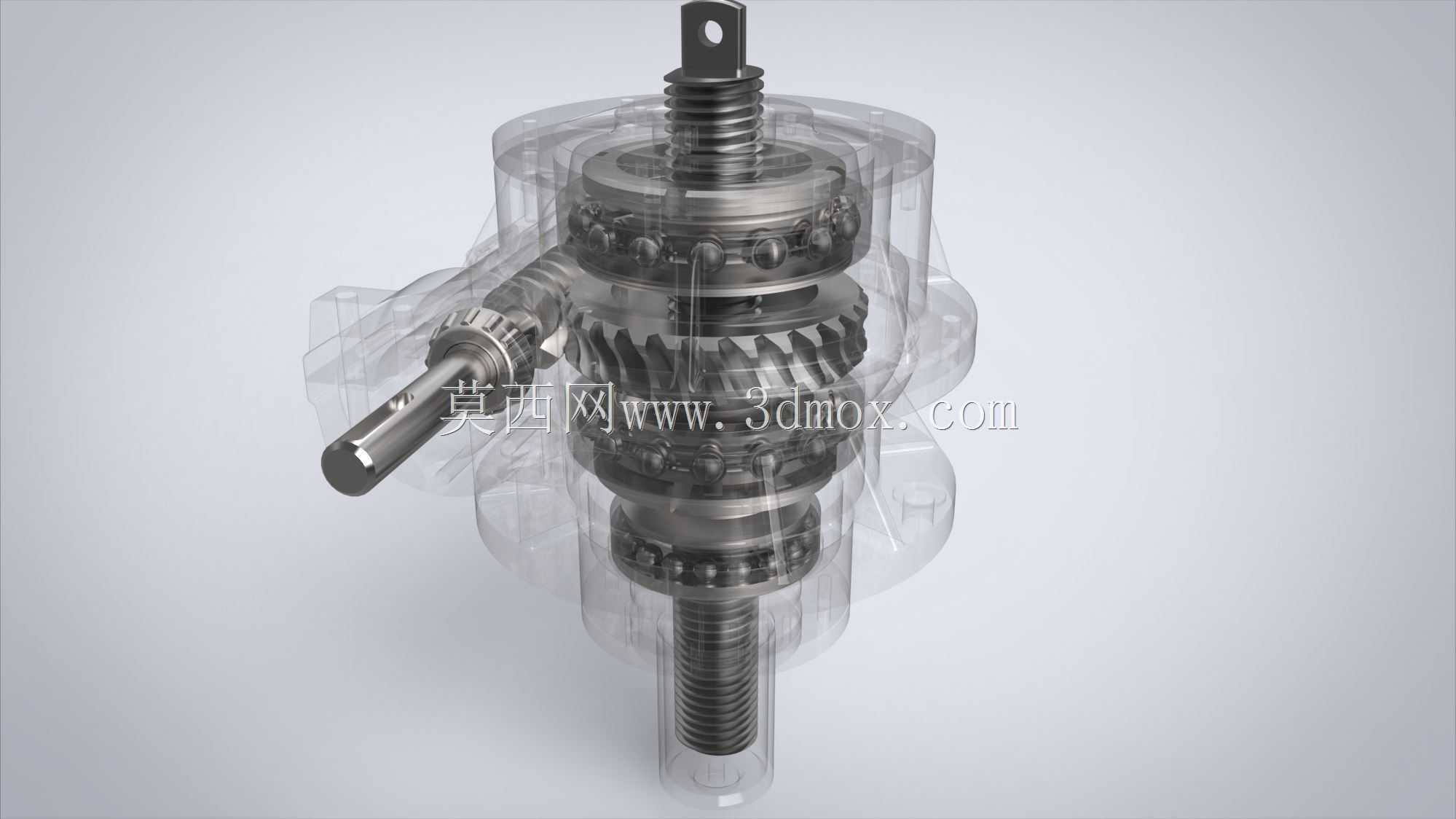

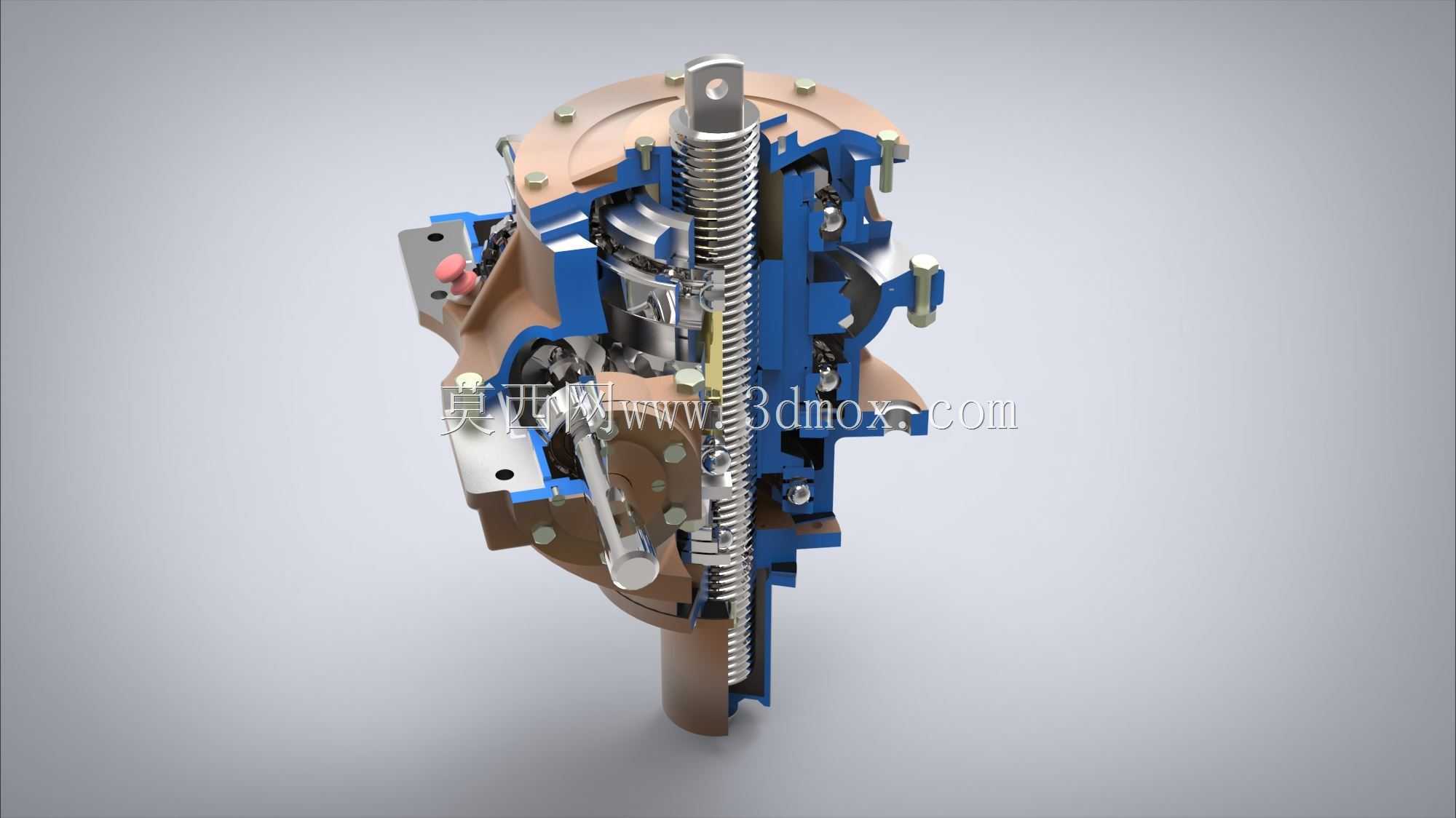

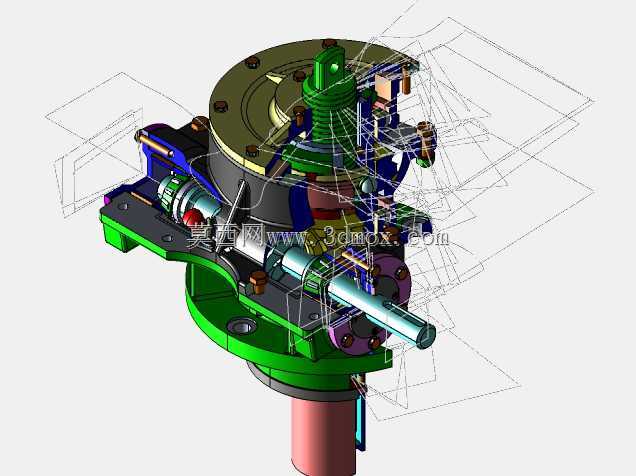

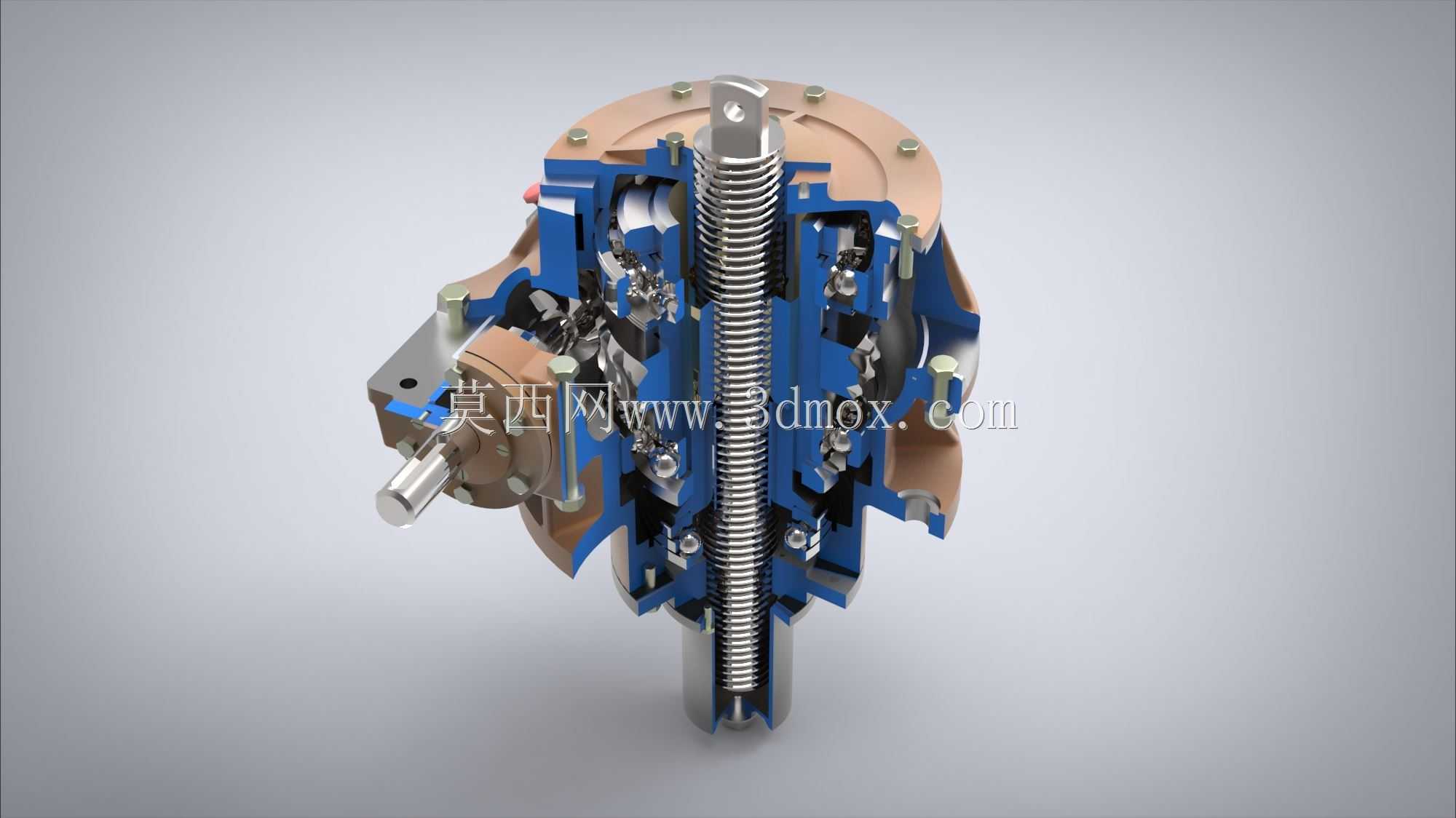

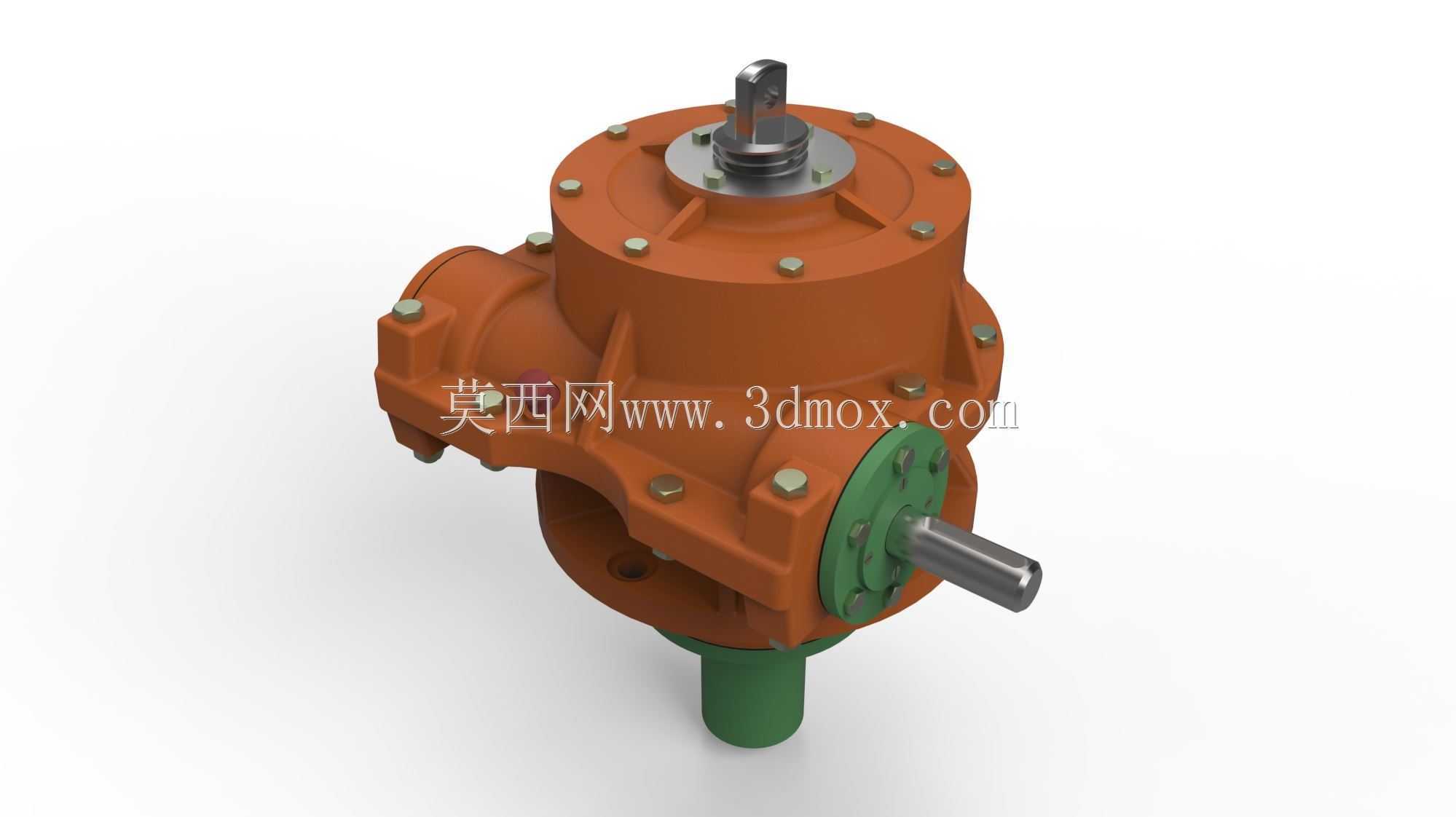

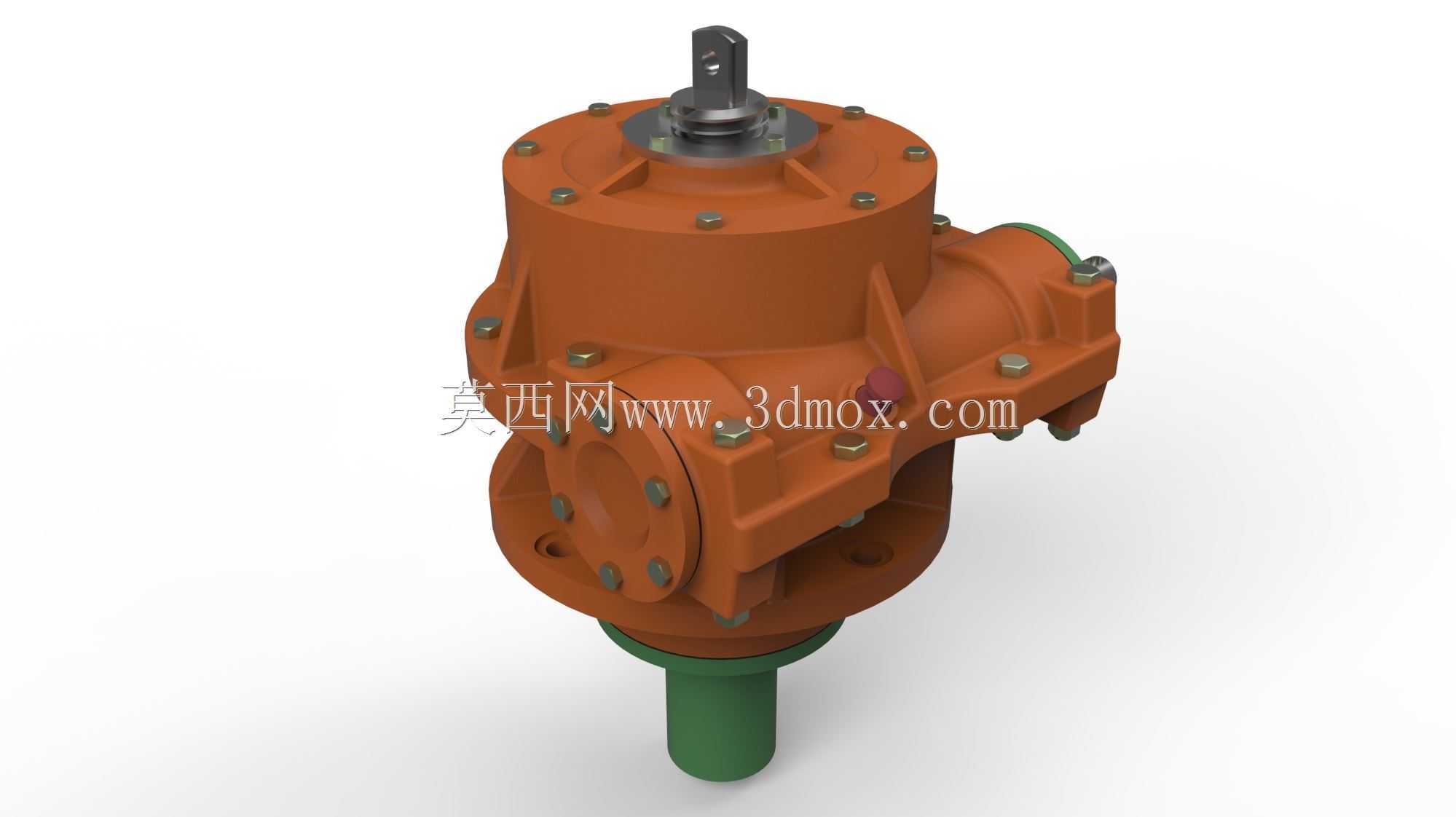

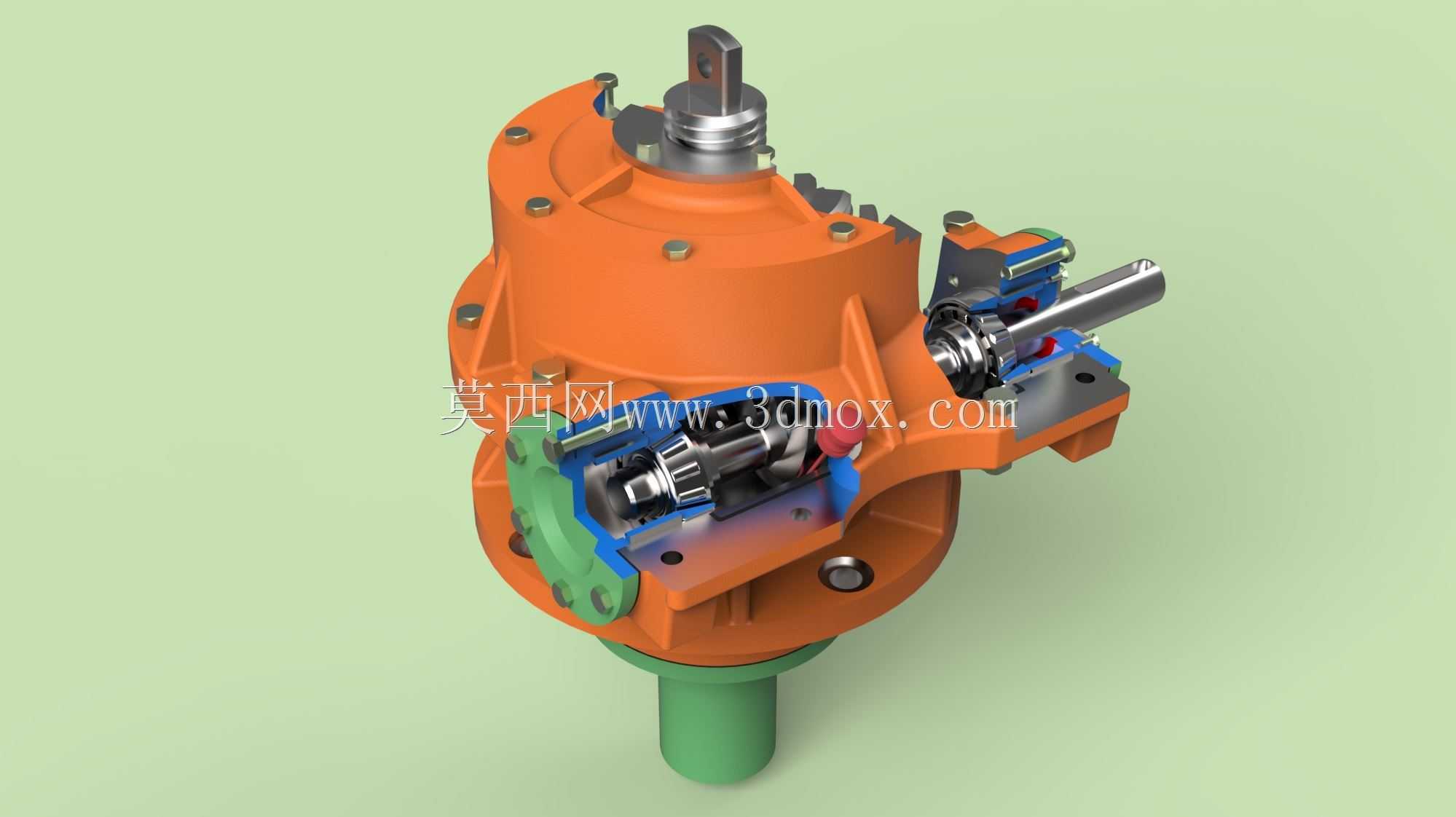

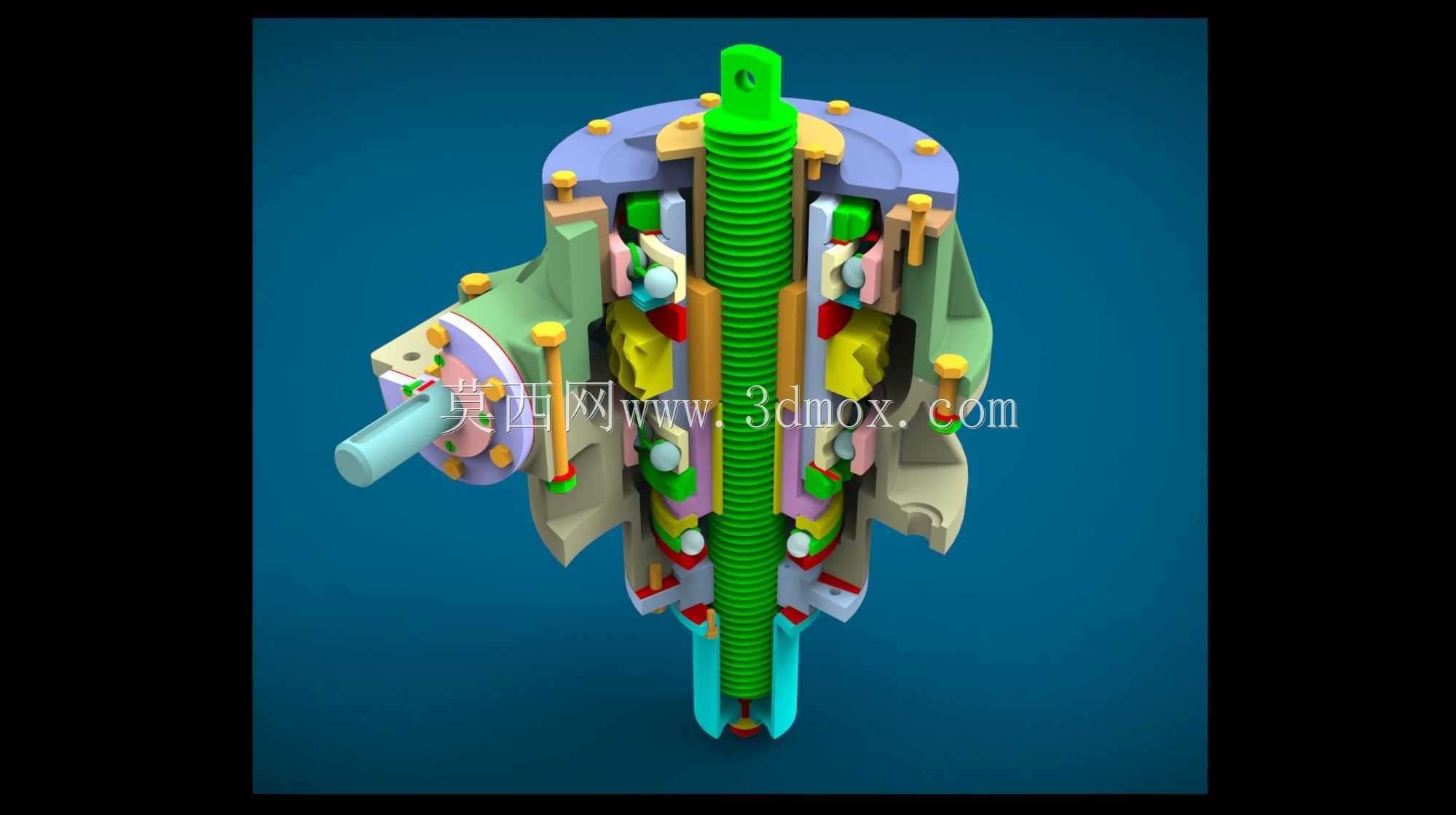

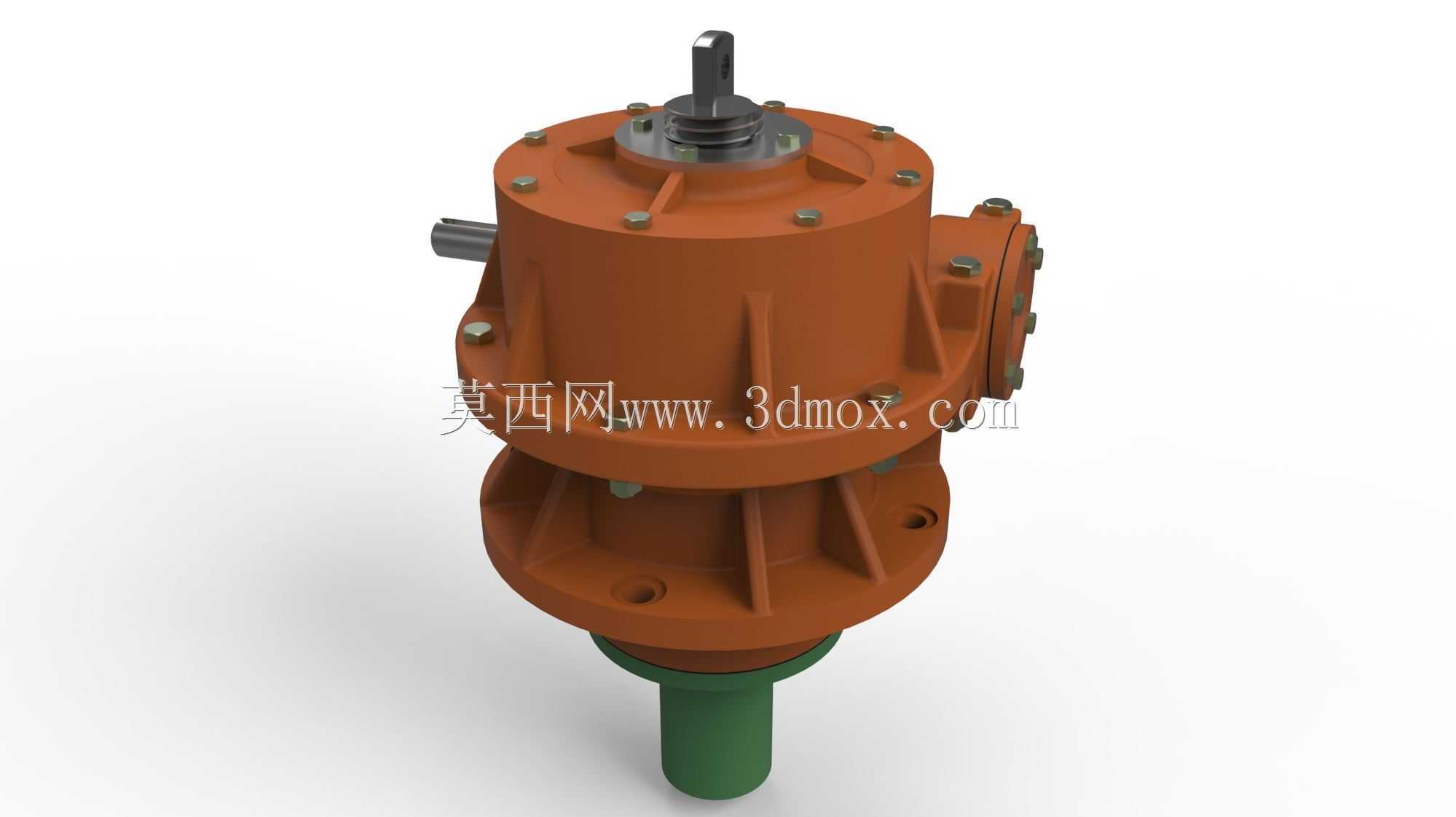

该蜗轮蜗杆升降传动机构主要面向重载垂直升降作业场景设计，可广泛应用于工业生产流水线的工位高度调节、重型仓储设备的货台举升、大型工装夹具的姿态调整、舞台机械的升降驱动以及重型设备检修过程中的精准顶升作业，能够在空间受限的安装环境下提供稳定可靠的大吨位垂直驱动力，替代传统液压升降方案存在的易泄漏、维护频次高、定位精度不足的问题。机构核心采用蜗轮蜗杆与螺旋传动复合的传动架构，输入端接入动力后，蜗杆带动蜗轮完成一级减速，蜗轮与升降丝杆采用集成化同轴设计，将旋转运动直接转化为丝杆的直线升降动作，省去了中间传动环节的动力损耗，整体传动链紧凑，反向自锁性能优异，可在动力切断后自动锁止当前升降位置，避免负载下坠风险，无需额外加装制动组件即可满足重载作业的安全要求。在功能特性层面，该机构可实现16吨级的额定承载能力，蜗轮副传动比与螺旋副传动比经过匹配优化，总传动比设置兼顾了升降速度与输出扭矩的平衡，既能够保证重载工况下的驱动力充足，也可避免升降速度过慢影响作业效率，传动过程运行平稳，噪音低，可承受一定的径向偏载，适配多数非绝对对中的安装工况。设计过程中充分考虑了安装与维护的便捷性，壳体采用剖分式结构设计，上下壳体通过定位销与紧固螺钉实现精准对接，既保证了内部传动组件的装配精度，也方便后期对蜗轮、蜗杆、丝杆等易损件进行检修更换；壳体外部预留了标准化的安装法兰接口与输入轴连接位，可直接匹配常规的伺服电机、减速电机等动力源，无需额外设计定制转接件。安装边界方面，机构整体采用立式同轴布局，主体外形为圆柱状结构，径向尺寸紧凑，轴向长度可根据实际升降行程需求适配对应规格的丝杆，安装时仅需固定底部法兰与壳体安装位即可完成主体固定，输入轴可根据现场布置需求选择水平或特定角度接入，适配不同设备的安装空间要求，丝杆顶端预留了标准负载连接接口，可直接与待升降的工作台、货台、工装组件进行刚性连接，安装调试流程简单，无需复杂的对中操作即可投入使用。
