航空用MS33601B扶手夹结构设计

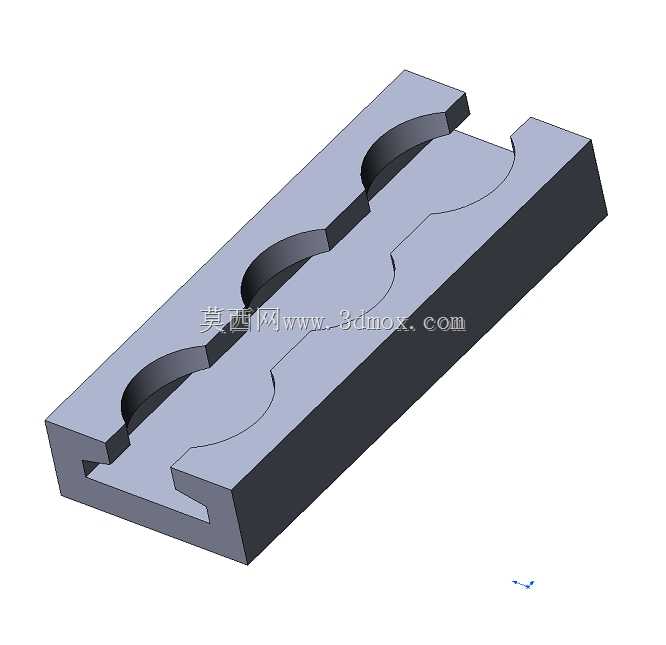

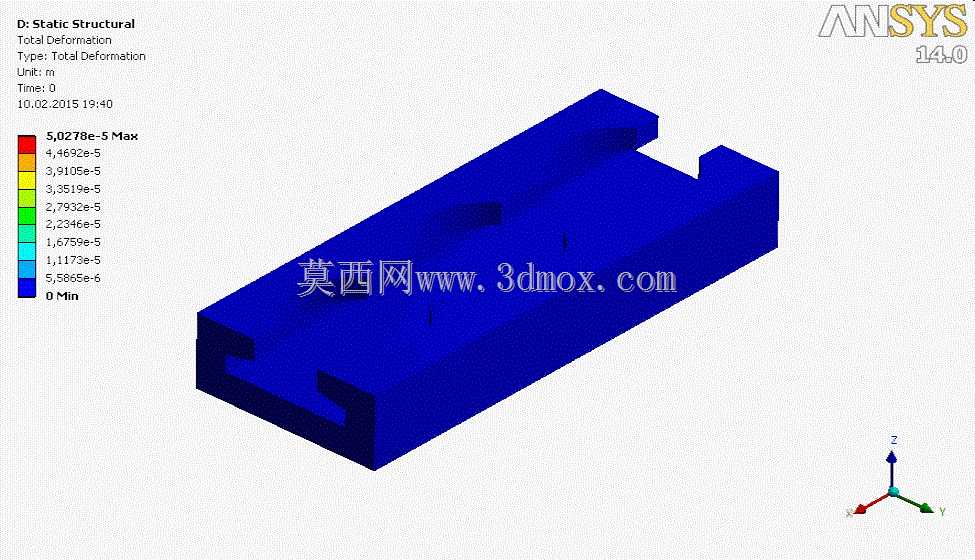

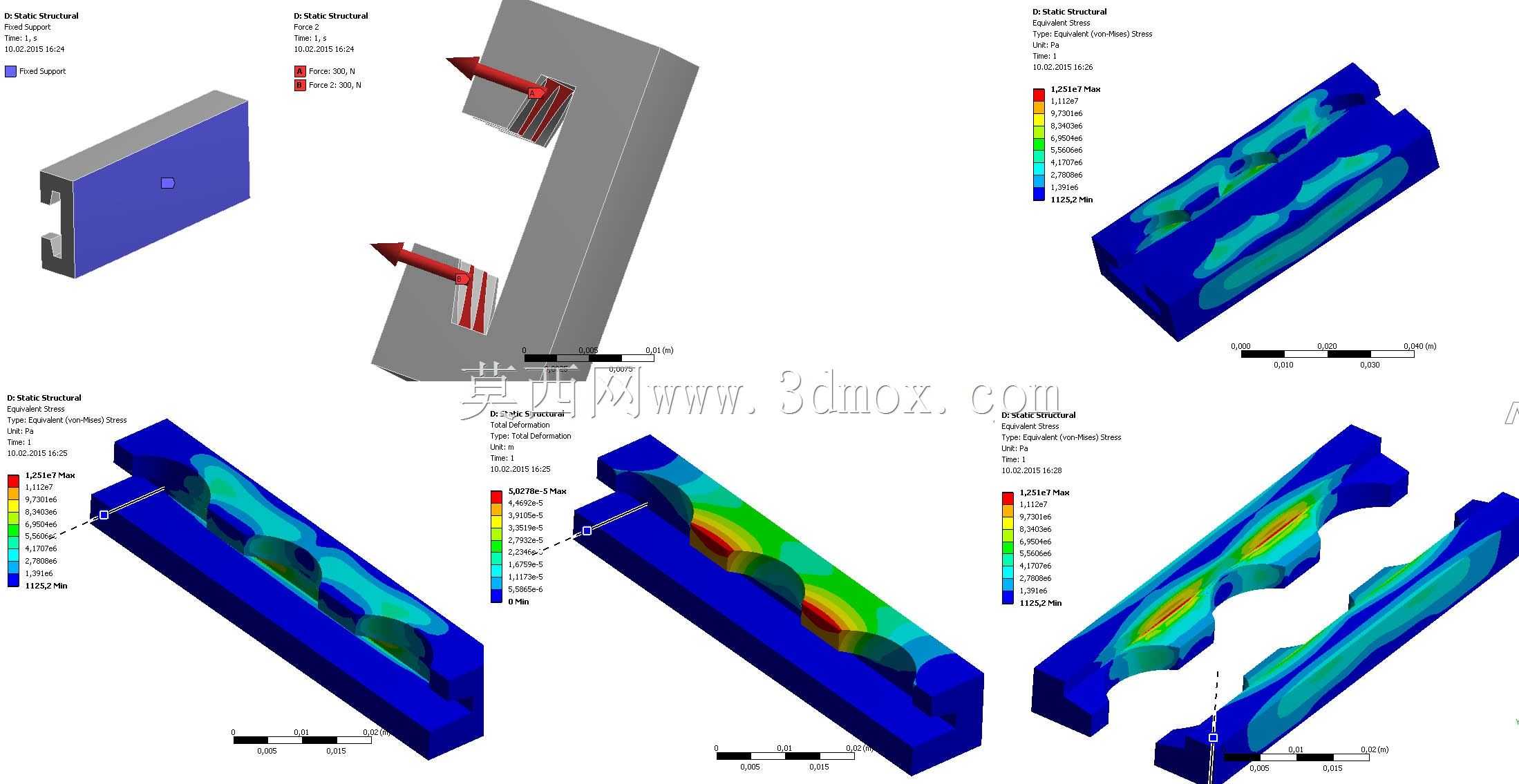

该扶手夹主要应用于航空舱内配套设施的安装固定场景，作为舱内扶手与安装基体之间的连接承载构件，承担扶手传递的静态载荷与动态交变载荷，保障舱内扶手在使用过程中的结构稳定性与连接可靠性，避免扶手出现松动、形变过量等影响使用安全的问题。从功能特性来看，该构件采用卡接式的主体结构，一侧设置与安装基体适配的卡槽结构，可快速卡入预设的安装槽位完成初步定位，另一侧为平整的承载面，用于与扶手构件完成贴合固定，整体结构无多余冗余设计，在满足承载要求的前提下尽可能压缩构件自身的占用空间，适配航空舱内紧凑的安装布局要求。设计过程中首先结合实际使用工况确定了载荷边界，针对扶手使用过程中可能出现的最大施力情况，选取600N的极限载荷作为仿真分析的输入条件，材料选用120牌号ABS工程塑料，该材料具备较好的抗冲击性能与成型加工性，同时密度较低，能够满足航空场景下对构件轻量化的要求，材料参数选取杨氏模量1e+9Pa、泊松比0.35作为仿真计算的基础参数。从结构设计细节来看，构件的卡槽边缘做了适配安装基体的倒角处理，既能够降低安装过程中的卡滞风险，也可以减少应力集中现象的出现；承载面与卡槽的过渡区域采用圆弧过渡设计，避免直角过渡带来的应力集中问题，通过有限元仿真对整体结构的应力分布、形变位移量进行校核，从仿真云图可以看到，构件的最大应力出现在卡槽与承载臂的连接区域，最大形变出现在承载臂的自由端，所有数值均处于材料许用范围内，满足长期使用的强度与刚度要求。外形尺寸方面，该构件整体为块状结构，安装时仅需将卡槽对准安装基体的导轨推入即可完成定位，不需要额外设计复杂的安装避让空间，安装边界清晰，可直接适配符合MS33601B标准的安装槽位，替换同规格的老旧损坏构件时不需要对原有安装结构进行二次加工，具备较好的互换性。在实际选型应用时，可直接参考该结构的尺寸参数与承载能力，匹配对应载荷等级的扶手安装需求，建模过程中对所有配合面的公差做了合理预留，既能够保证安装时的顺畅性，也可以避免配合间隙过大带来的连接松动问题，构件的壁厚设计均匀，适合采用注塑工艺完成批量生产，生产过程中不易出现缩痕、翘曲等成型缺陷，能够有效控制生产加工的成本与成品率。
