输送机用卸荷式斜面伞齿轮驱动结构

项目分类:3D模型 发布时间:2021-09-22 ID:279341
  • 输送机用卸荷式斜面伞齿轮驱动结构
  • 输送机用卸荷式斜面伞齿轮驱动结构
  • 输送机用卸荷式斜面伞齿轮驱动结构
  • 输送机用卸荷式斜面伞齿轮驱动结构
  • 输送机用卸荷式斜面伞齿轮驱动结构
  • 输送机用卸荷式斜面伞齿轮驱动结构

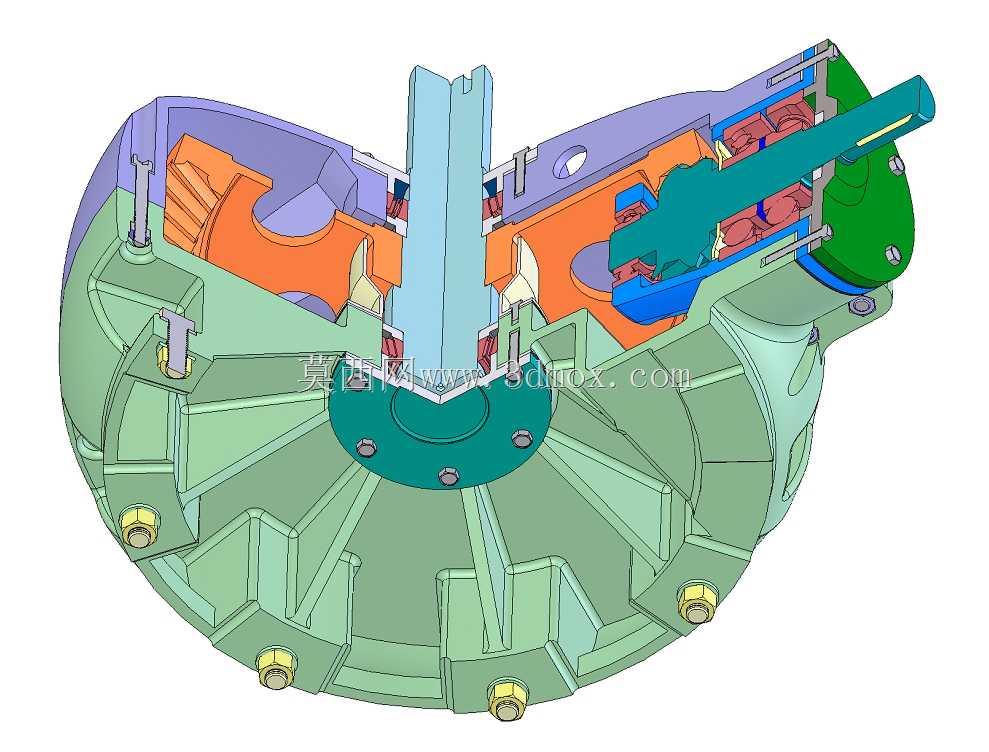

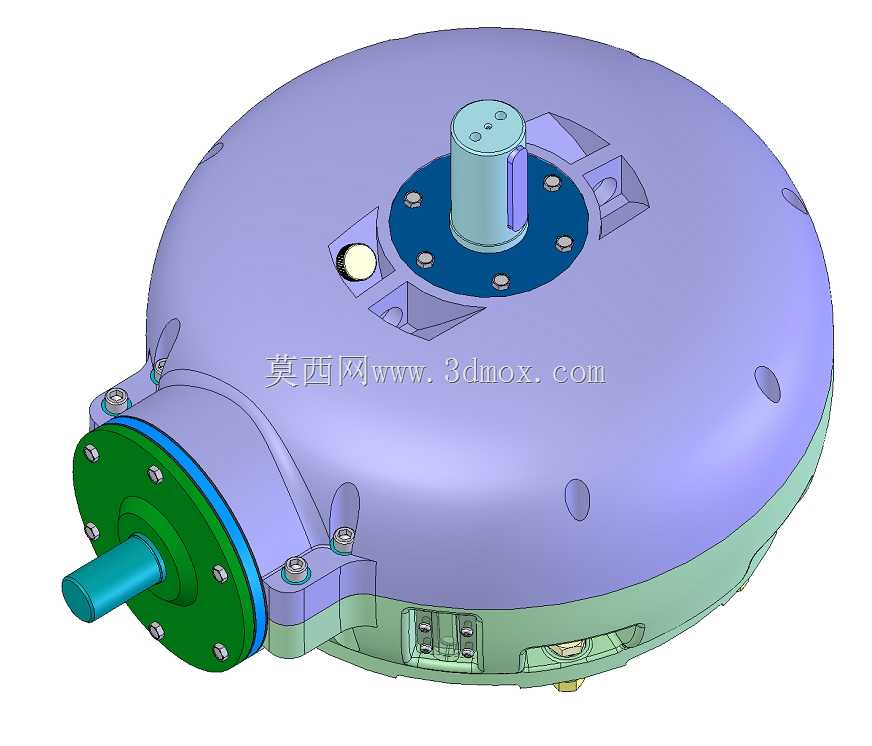

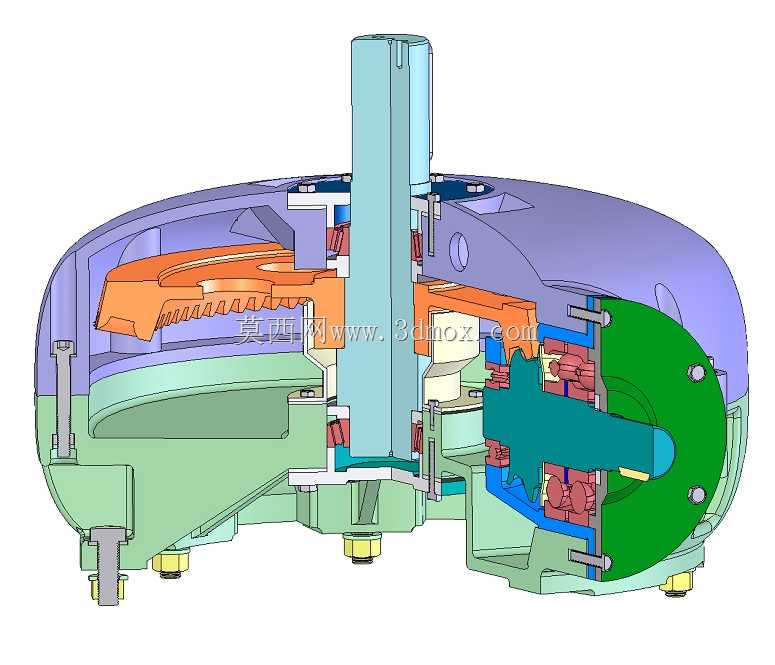

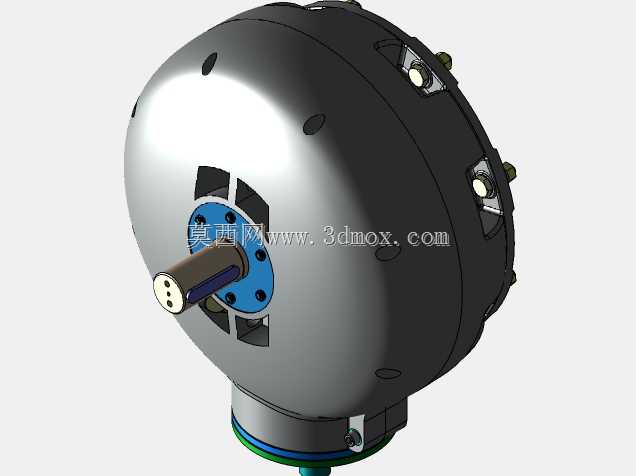

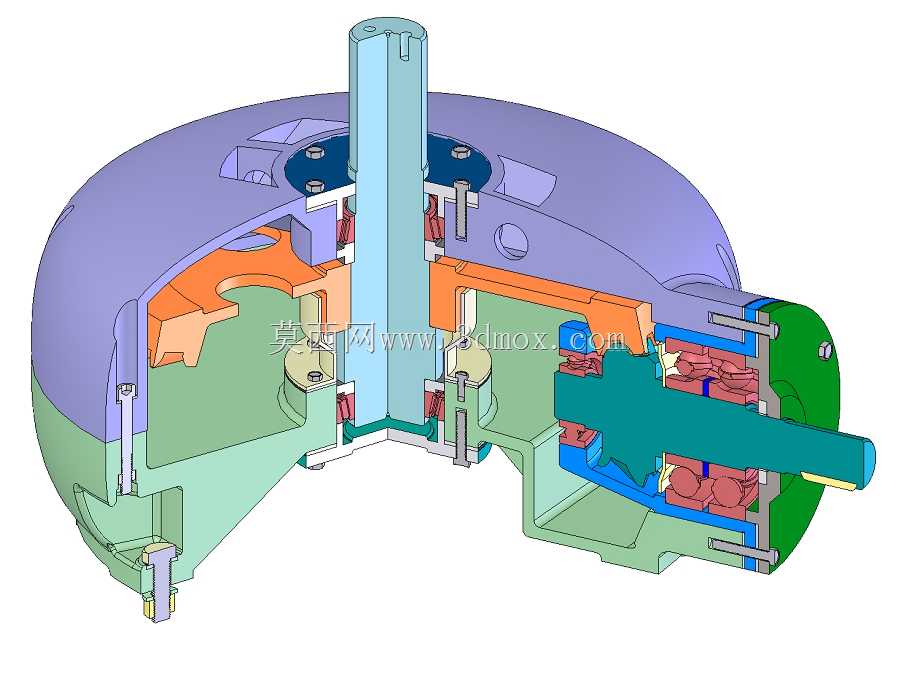

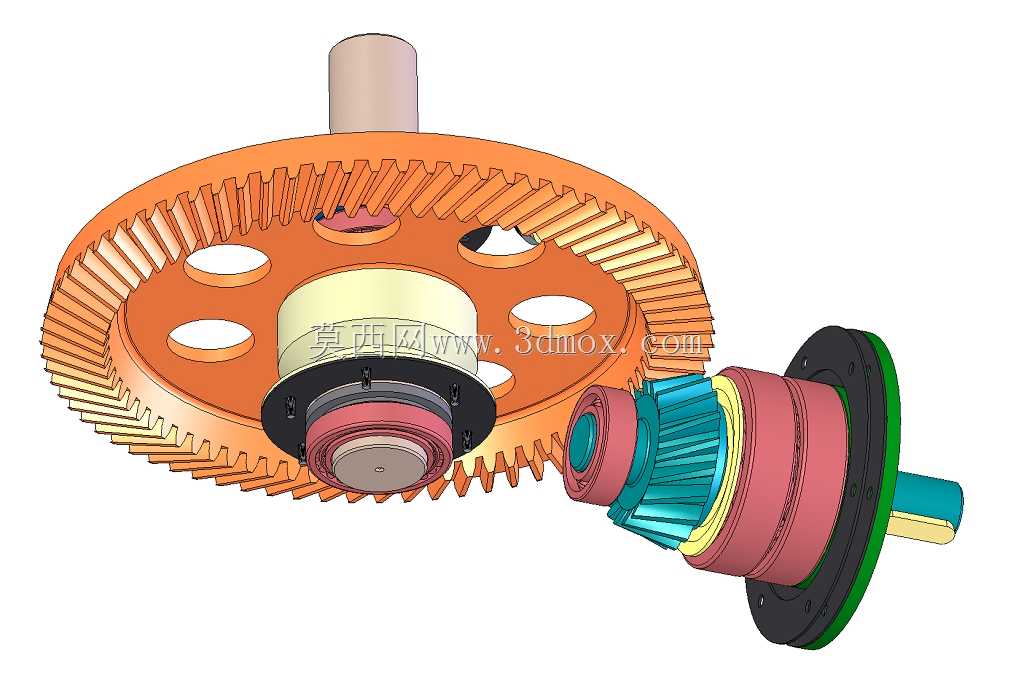

做散料输送线驱动端选型时,常遇到伞齿轮传动副受径向弯矩导致齿面偏磨、轴承提前失效的问题,这套斜面驱动结构正是针对该痛点设计,专门适配带式、辊道类输送机的驱动单元安装场景。从结构剖视能看到,输入轴端的多碟簧组做了轴向预紧缓冲,输出轴的轴承座直接集成在壳体腔体内,伞齿轮的啮合副完全处于壳体封闭油腔中,径向载荷直接通过壳体传递到安装基座,不会让齿轮轴承受额外的弯曲力,这就是卸荷设计的核心——把齿轮传动需要承担的扭矩传递和安装带来的弯矩载荷彻底分开,避免轴系变形影响齿面接触精度。建模时先从传动参数匹配入手,先确定伞齿轮的模数、齿数、压力角和螺旋角参数,在三维软件里先绘制两个正交轴系的基准面,先做主动伞齿轮的齿坯,通过渐开线方程生成齿廓曲线,阵列切出完整轮齿后,再根据啮合关系配做从动伞齿轮的齿形,保证侧隙在合理范围。之后处理壳体部分,先根据轴系的跨距确定轴承安装位的尺寸,预留密封件的安装沟槽,壳体的分型面沿着轴系正交的中心面拆分,方便后期装配检修,外部的安装法兰孔位要匹配输送机机架的通用安装尺寸,避免现场安装时需要二次改孔。轴系部分的建模要注意细节,输入轴的上端要预留和电机输出端连接的键槽,轴上的卡簧槽、轴承定位轴肩的尺寸要严格对应所选标准件的参数,碟簧的安装腔要留出足够的压缩行程,避免过载时碟簧压并失效。输出轴端的连接位要匹配输送机的主动辊筒接口,轴端的密封采用双唇形密封圈结构,防止油腔内的润滑脂泄漏,同时阻挡输送现场的粉尘进入传动腔。整个结构的安装边界要注意,壳体的径向最大尺寸不超过同功率常规减速机的安装尺寸,输入轴的伸出长度适配标准法兰安装的电机,输出轴的中心高和常规输送机驱动端的中心高保持一致,能直接替换现有老旧驱动单元,不需要改动机架结构。建模完成后要做干涉检查,重点验证齿轮啮合时的齿侧间隙、轴转动时和壳体内壁的间隙、碟簧压缩到极限位置时和相邻零件的间隙,避免实际装配时出现卡滞。另外壳体上预留的油位观察孔、注油孔位置要合理,方便后期运维时不用拆解设备就能检查润滑状态,注油操作也不会和周边安装的管线干涉。
