带提手储水壳体静水压分析结构

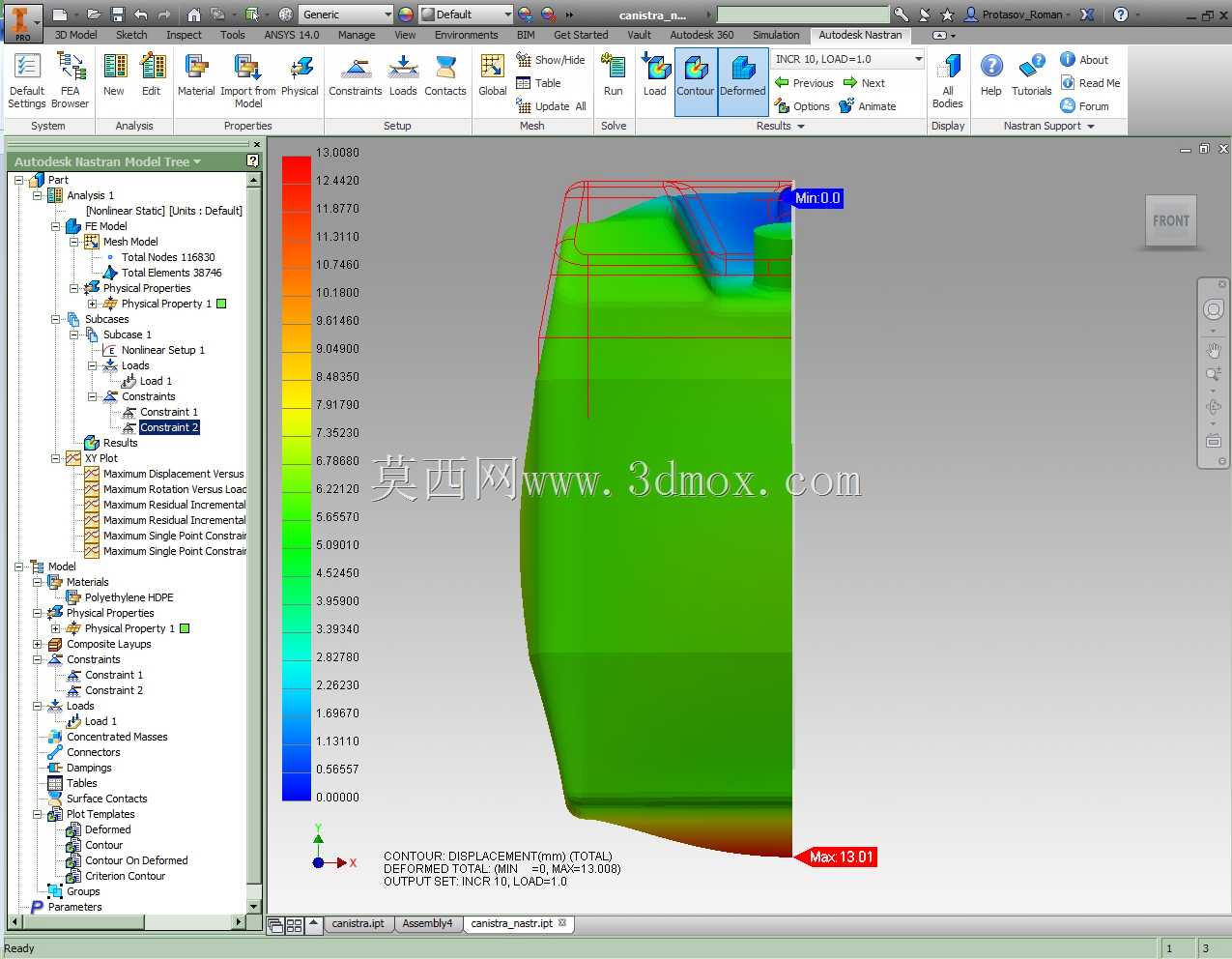

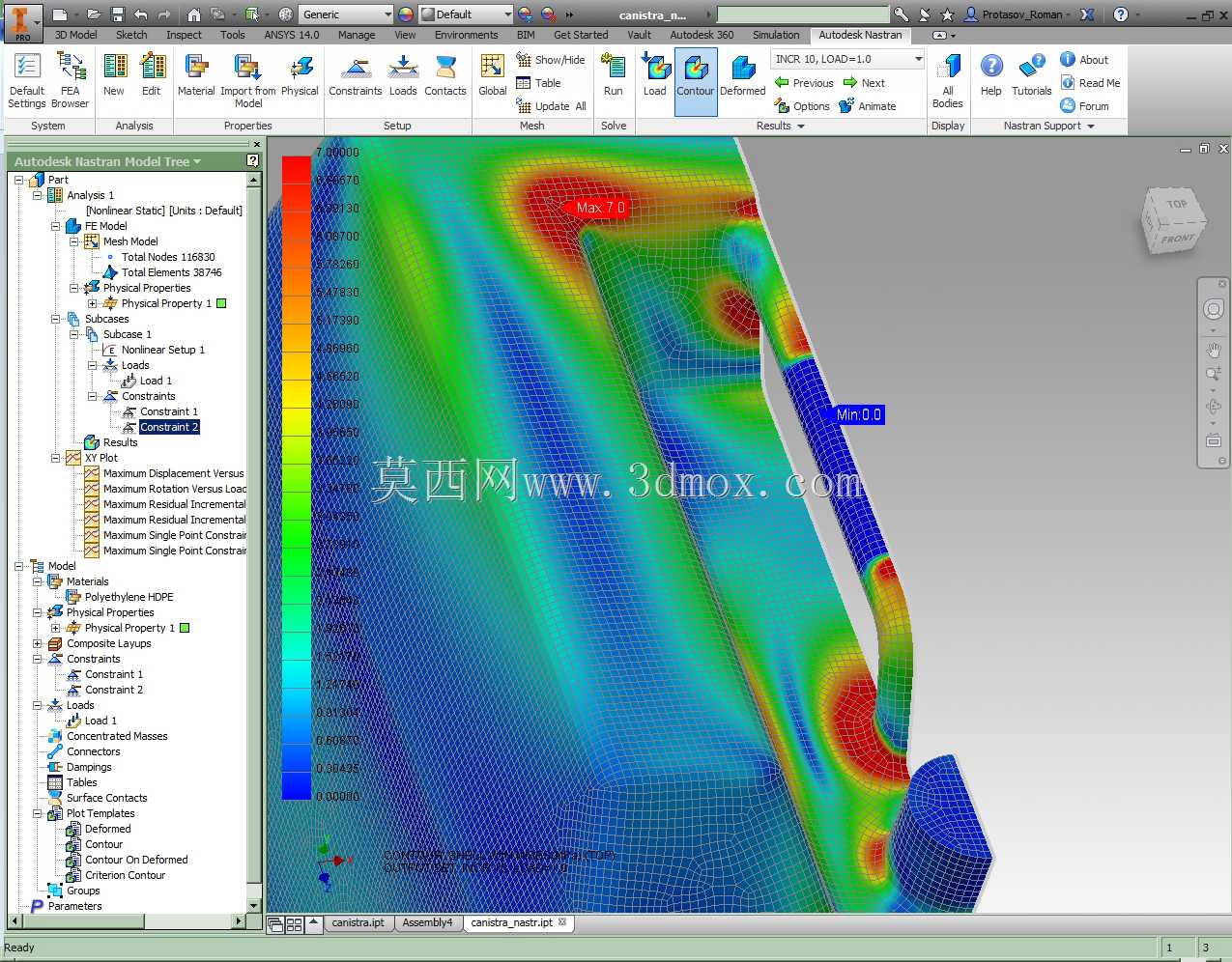

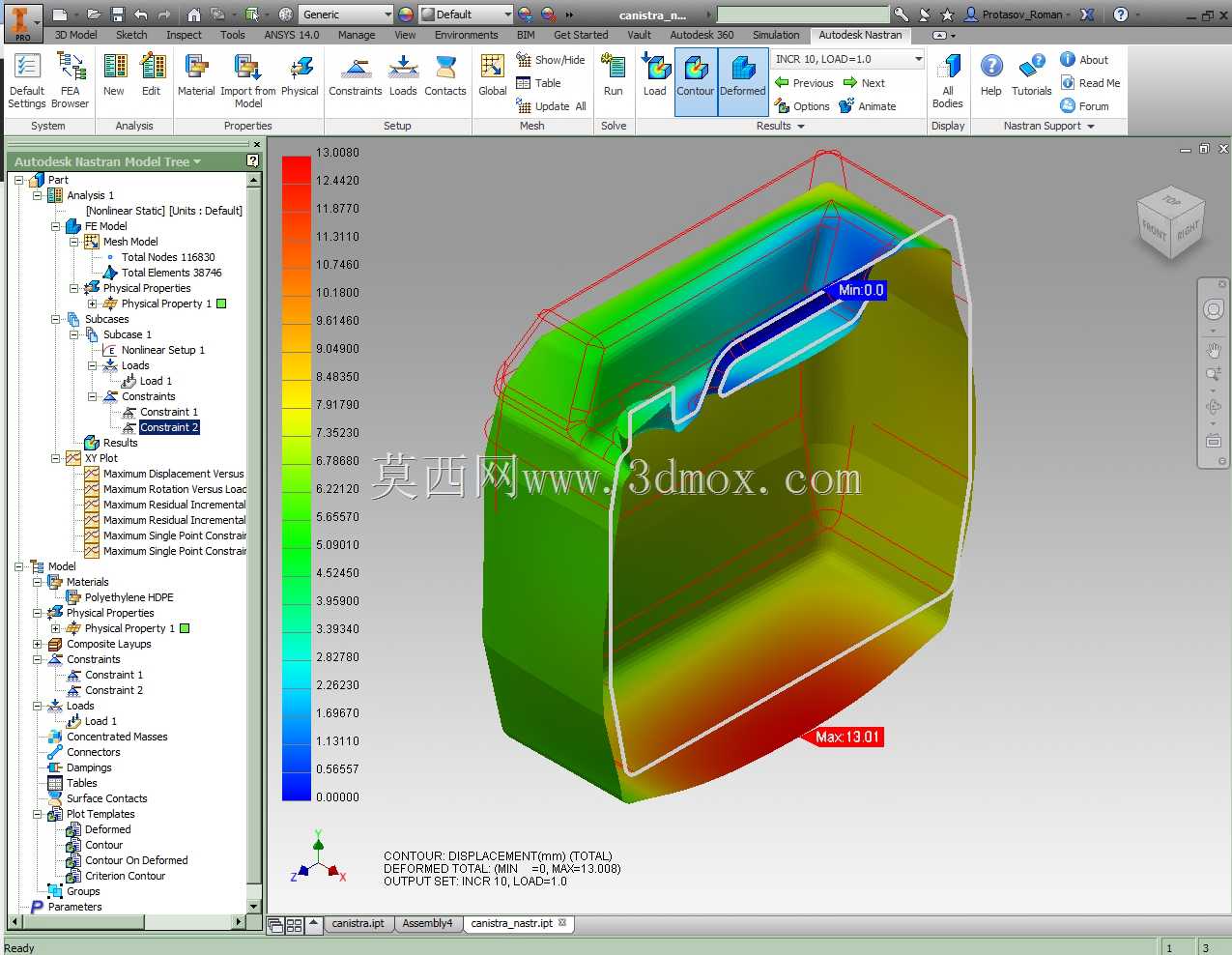

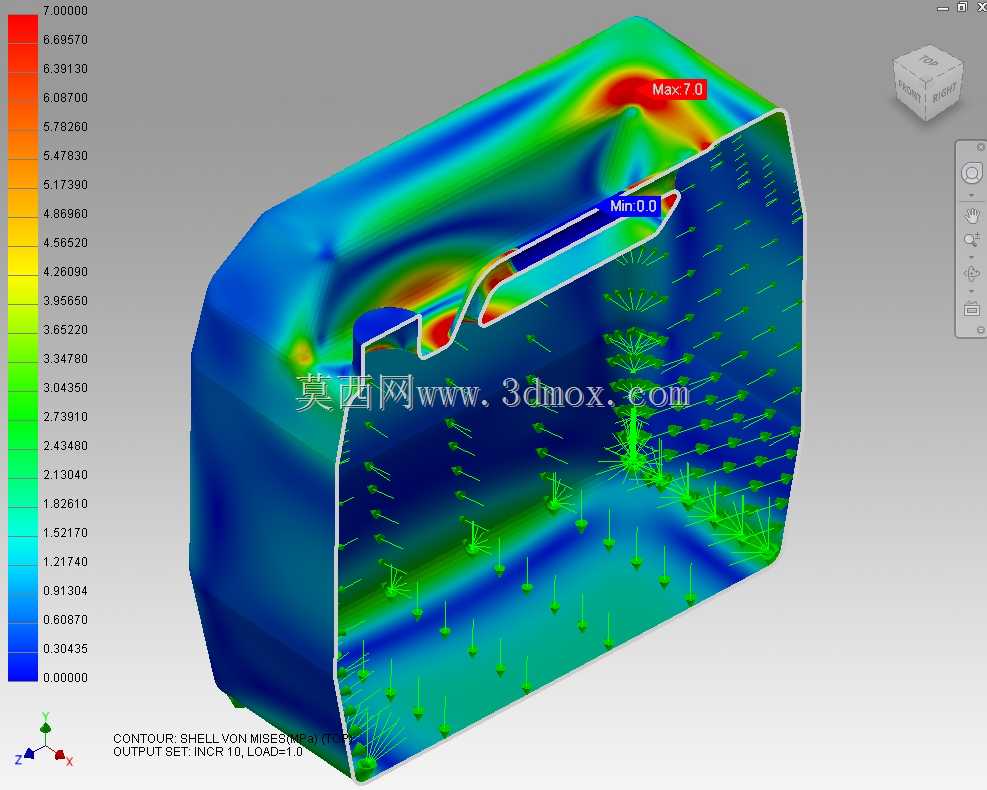

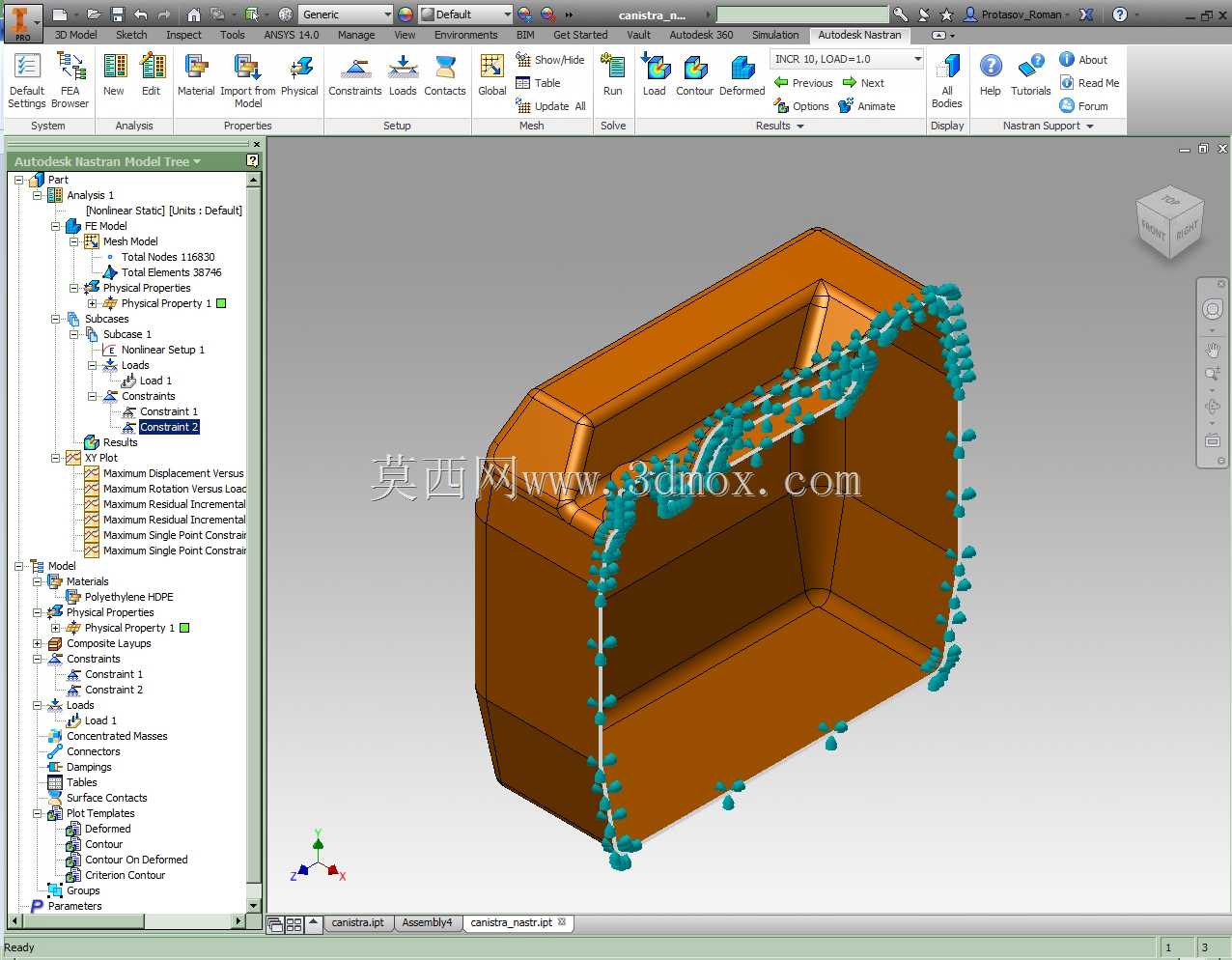

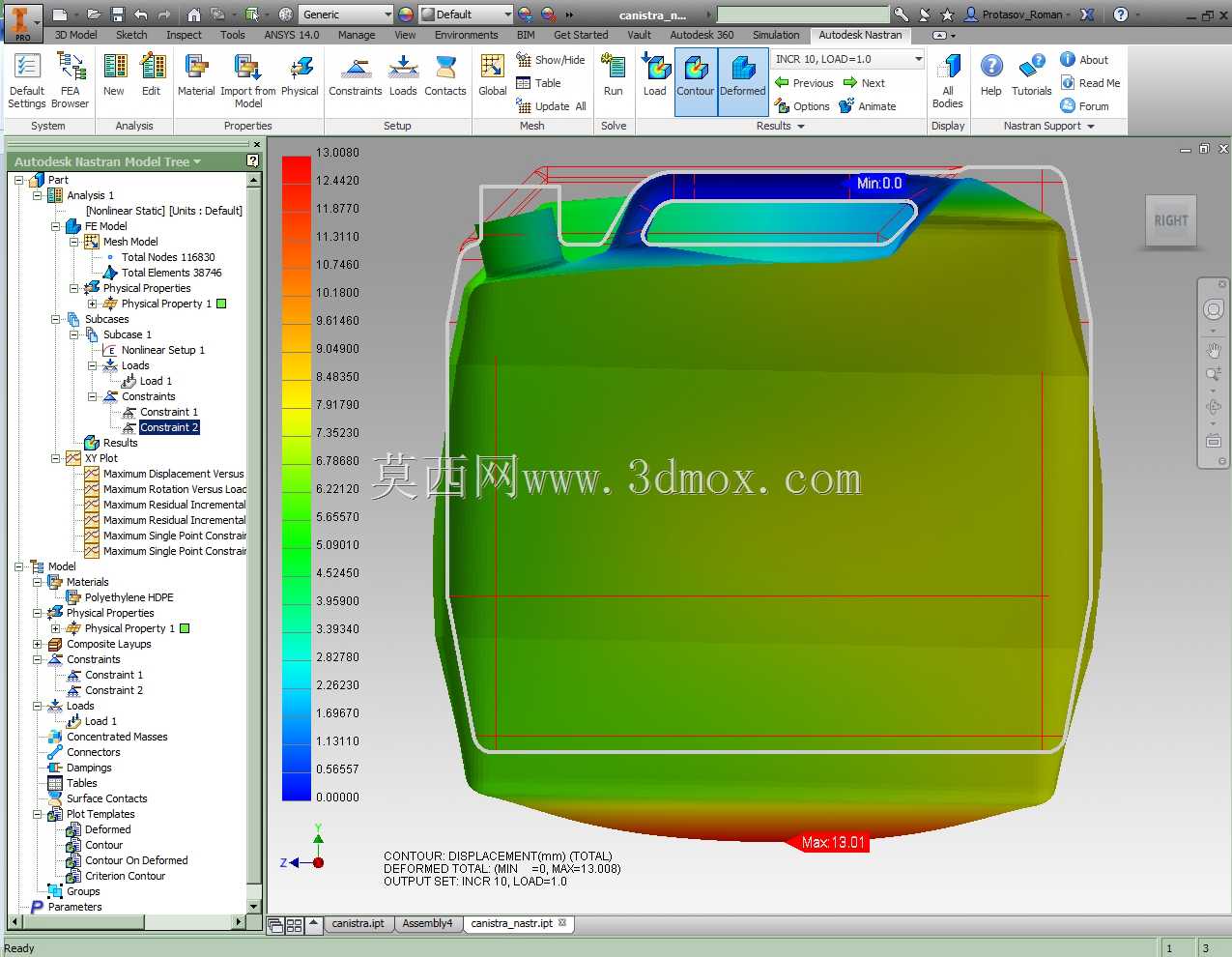

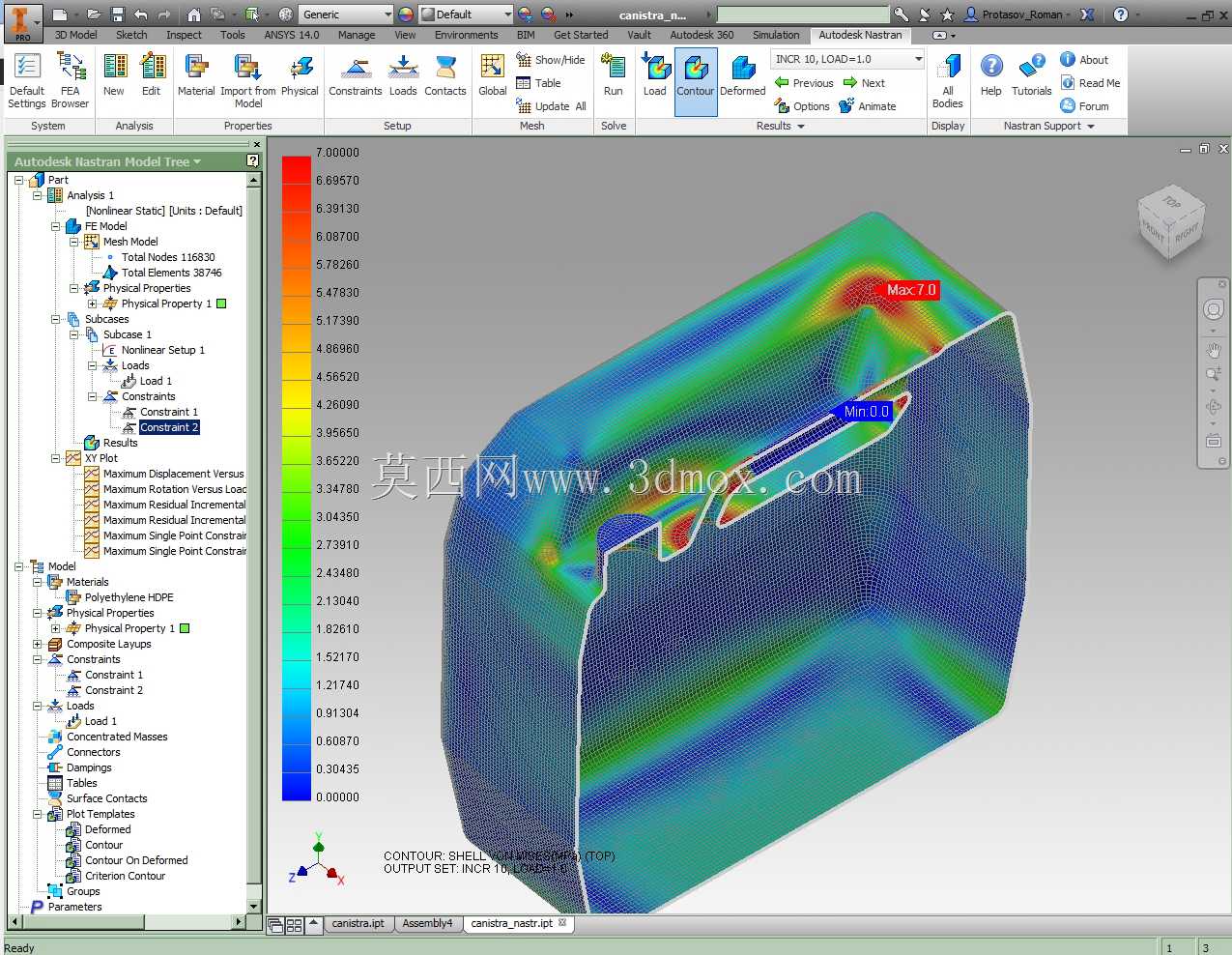

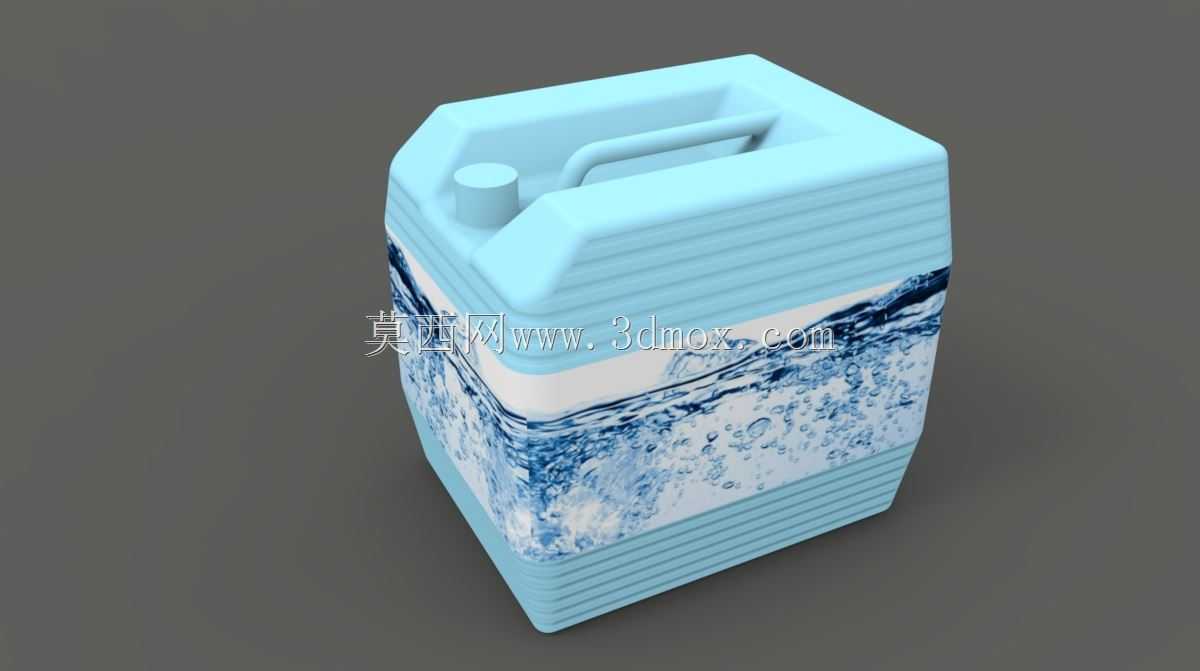

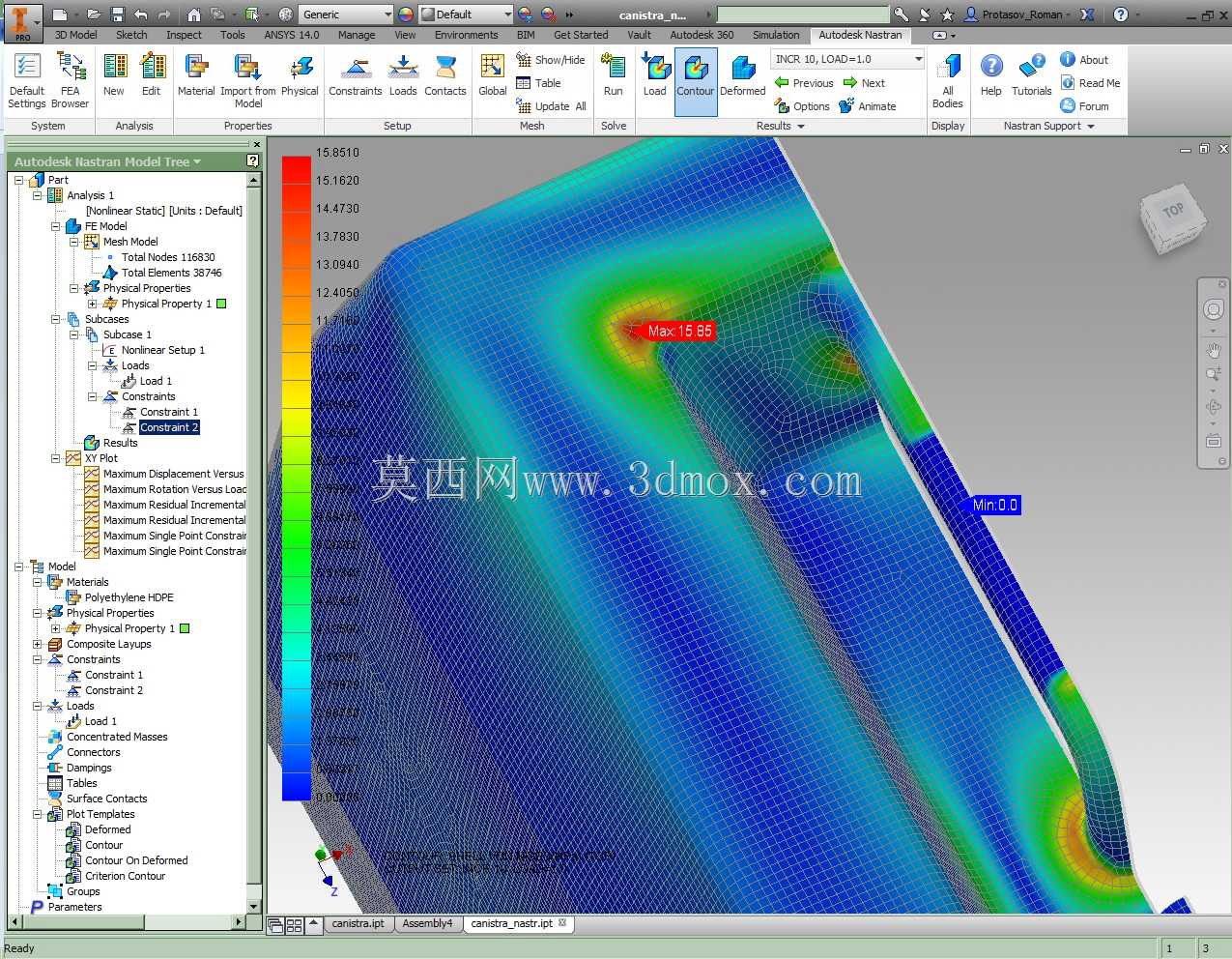

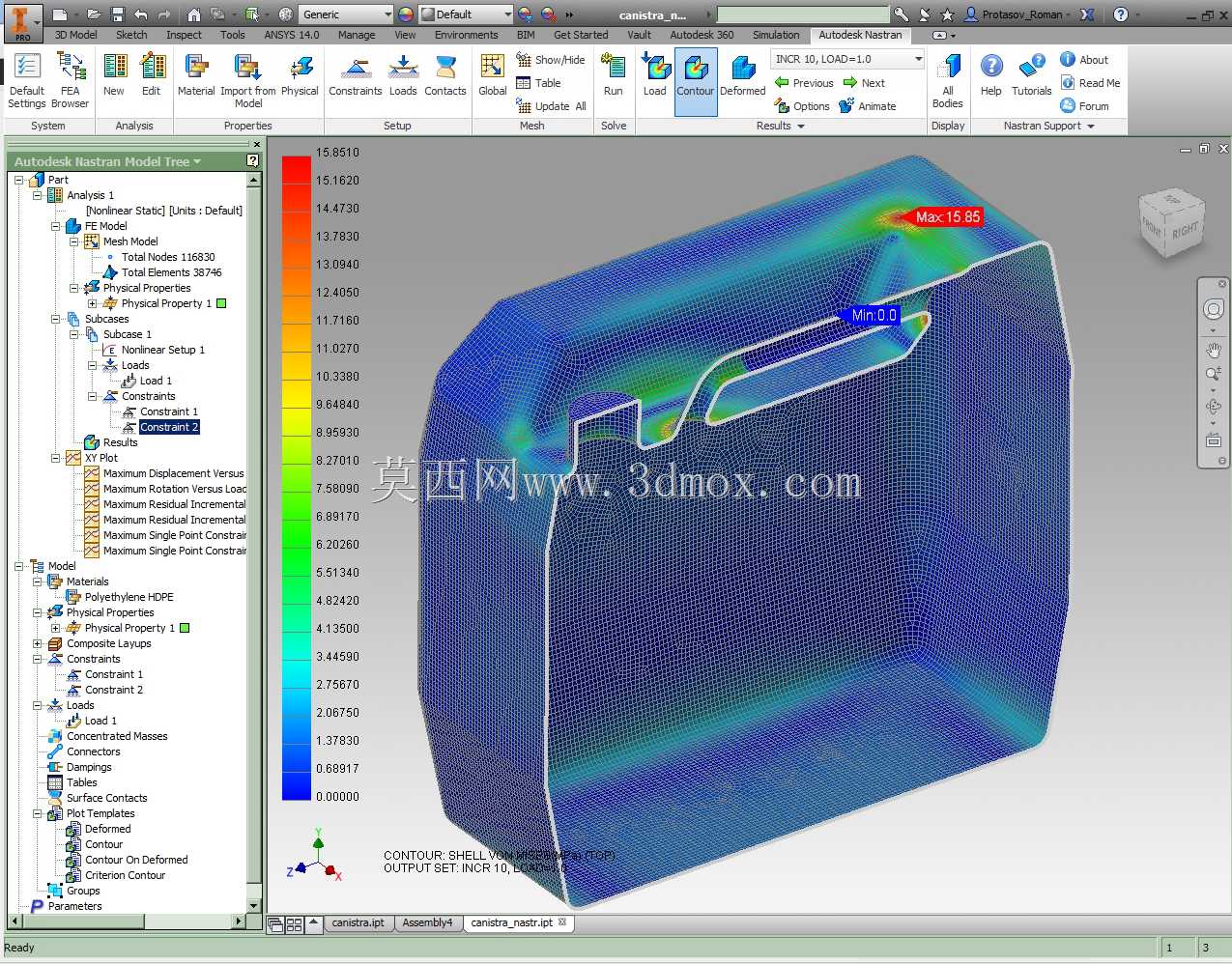

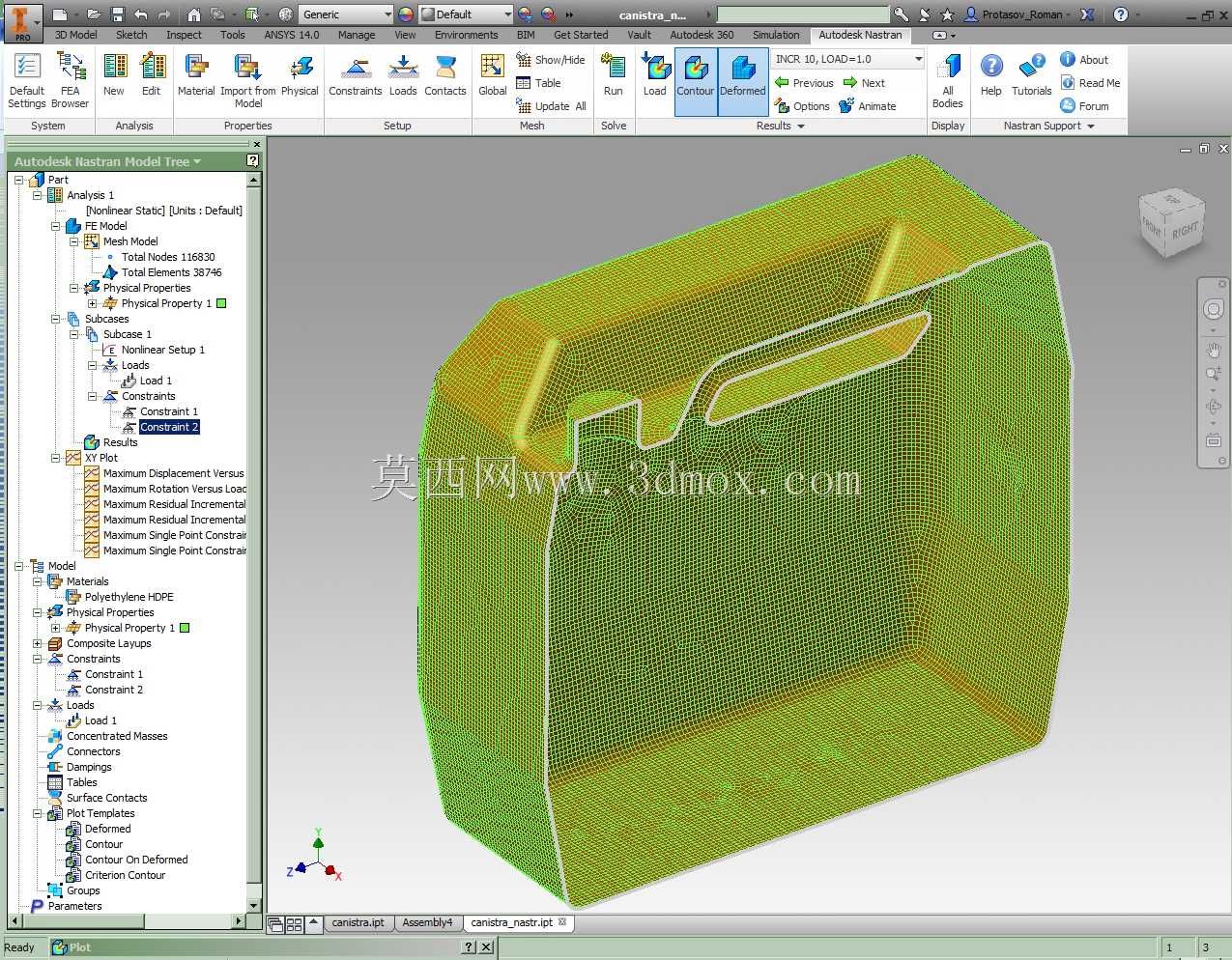

该储水壳体结构主要面向民用小型储水、户外便携载水、小型设备配套供水等场景使用，可作为独立储水单元搭载于移动作业平台、户外露营装备、小型净水配套设备中，承担常温液态水的密闭存储功能，适配无持续高压供水、需要临时转移储水单元的使用需求，整体结构兼顾握持搬运的便利性与盛水状态下的结构可靠性。从功能特性来看，该壳体为一体化薄壳结构，顶部集成成型的内嵌式提手，无需额外加装握持配件，搬运时施力点与壳体主体受力路径连贯，避免额外装配带来的连接松动、接缝渗漏风险；壳体内部设置阵列分布的导流与加强凸点，既可以在盛水时引导内部水流平缓流动，减少水体晃动对壳壁的瞬时冲击，也能在不显著增加壳体壁厚的前提下提升整体结构刚度，降低满水状态下壳壁的形变幅度。设计过程中围绕盛水工况下的受力表现做了针对性优化，通过静力学仿真模拟满水状态下的壳体应力分布，重点校核提手与壳体衔接位置、壳壁转角区域、底部承托区域的应力集中情况，根据仿真得到的应力云图调整局部壁厚与过渡圆角大小，将高应力区域的应力值控制在材料许用范围内，同时兼顾线性静态与大位移非线性工况下的结构表现，确保长期盛水使用时不会出现局部蠕变开裂、接缝渗漏的问题。外形方面整体采用圆角过渡的类长方体构型，无尖锐外凸结构，堆叠放置时不会出现应力磕碰点，外部轮廓规整便于配套外部防护套或安装固定卡扣，提手的内凹尺寸适配成年人手掌握持宽度，搬运时手部不会与壳体顶面产生挤压摩擦；安装边界上壳体底部为平整承托面，可直接放置于水平支撑面，也可通过侧边预留的卡扣位适配配套固定支架，整体外形尺寸适配常规小型储水设备的安装空间，无需对配套设备做大幅结构改动即可完成搭载，壳体的开口位置设置于顶部提手旁侧，可配套密封盖实现密闭储水，同时方便后续内部清洁与加水操作。
