航天工况专用夹持工装结构设计

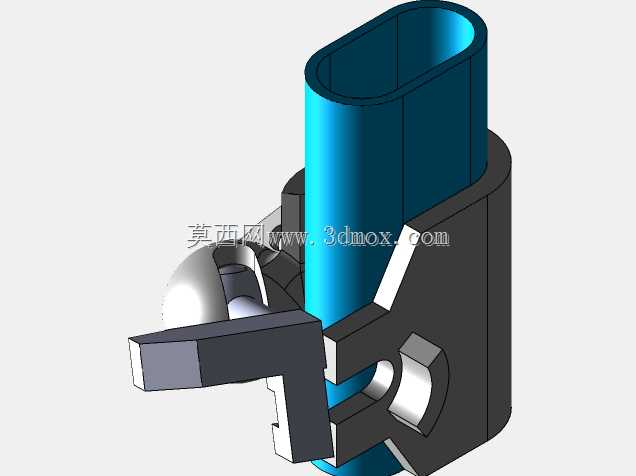

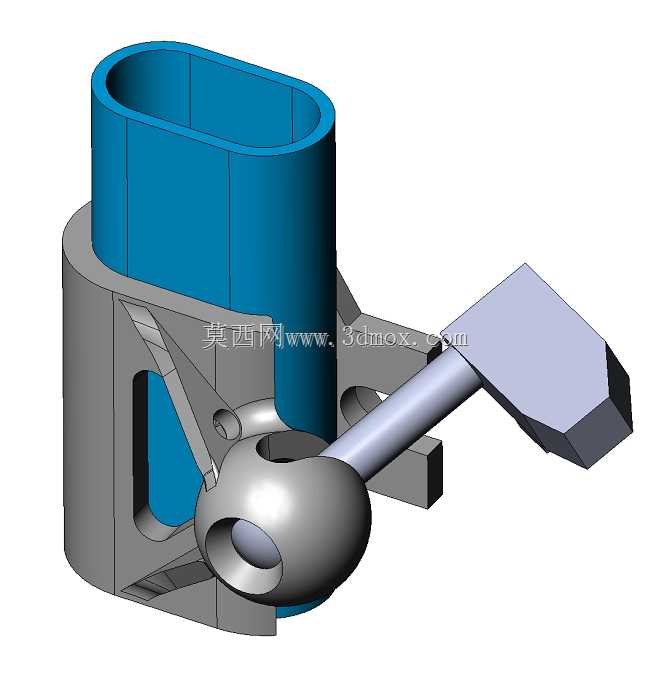

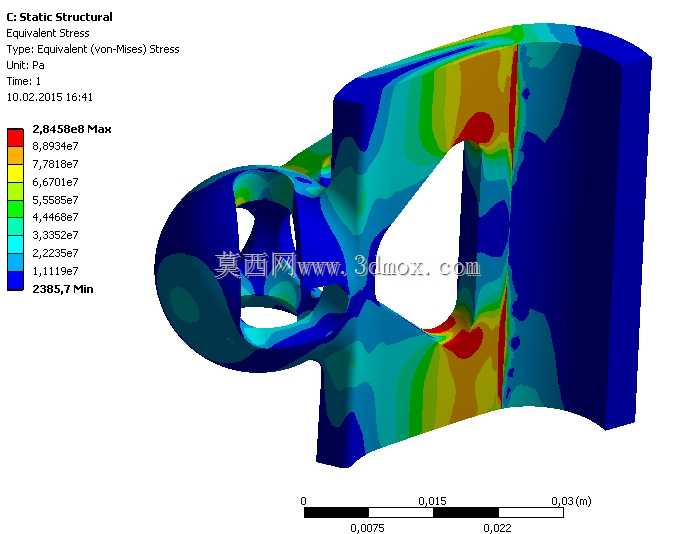

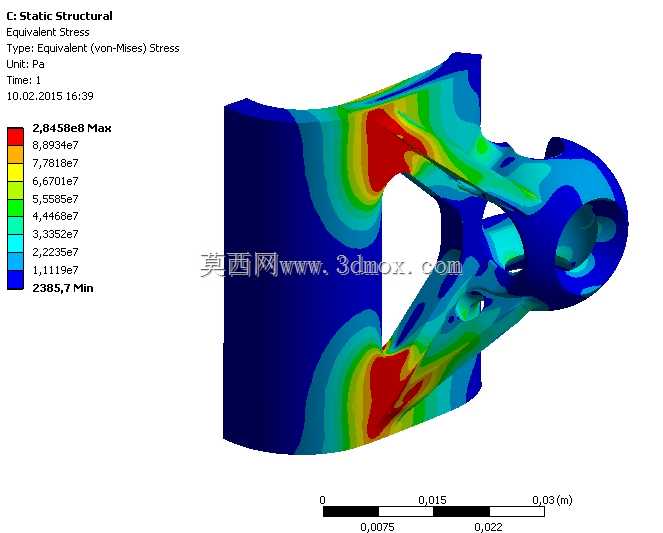

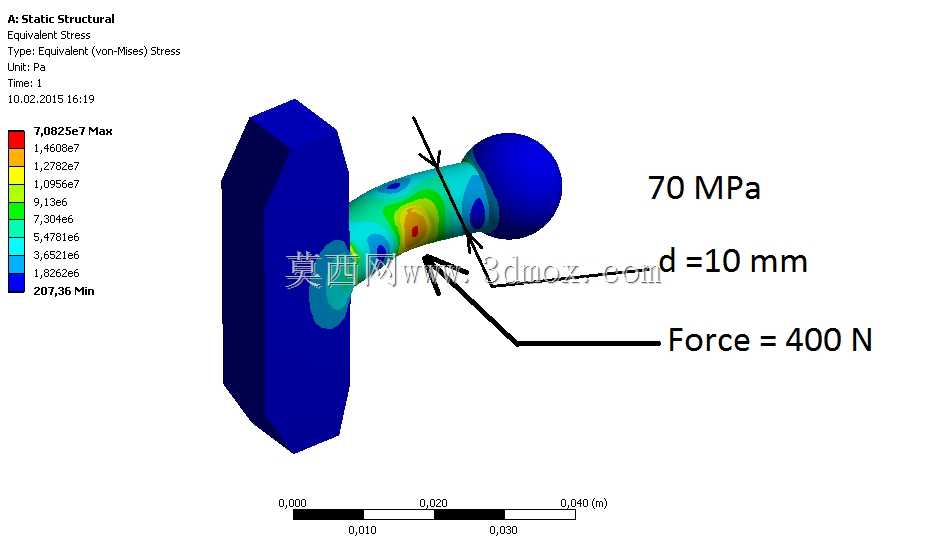

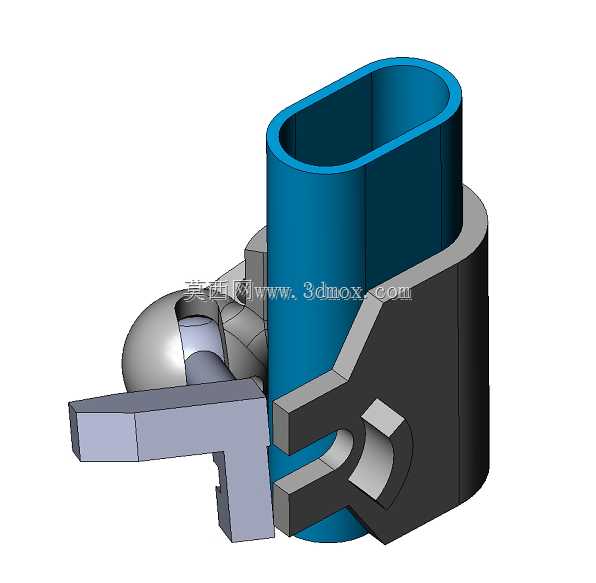

这款夹持类工装主要面向航天领域精密装夹作业场景，适配严苛载荷工况下的零部件定位夹持需求，在航天器部装、精密检测工位中承担工件稳固夹持的核心作用，可避免装夹变形导致的加工或检测偏差。从结构设计逻辑来看，该工装采用一体化拓扑优化构型，主体衔接弧形安装基面与夹持端结构，弧形基面可与配套柱状安装座完全贴合，保证安装接触面积充足，降低接触面压应力集中风险；夹持端设置同轴铰接孔位，可配合销轴实现夹持动作的转动自由度约束，整体结构通过去除非承载区域冗余材料实现轻量化，同时保证主传力路径的材料分布连续。从静力学仿真结果能直观看到，初始设计方案在600牛额定载荷、安全系数2的工况要求下，主传力肋板与弧形基面衔接区域存在应力集中问题，局部应力超出材料许用值，是结构的薄弱环节；受整体安装边界、外围配套部件的尺寸约束限制，无法通过单纯增大夹持指直径的方式提升承载能力，后续优化需在不突破现有安装尺寸边界的前提下，调整肋板过渡圆角、优化局部壁厚分布，引导传力路径平滑过渡，降低局部应力峰值。工装整体安装边界紧凑，弧形基面的曲率与配套安装座完全匹配，安装后无额外突出结构，不会与周边作业部件产生运动干涉；夹持端的孔位同轴度、端面平面度均按精密工装要求设计，可保证装夹重复定位精度满足航天部件作业的公差要求。这类夹持工装在实际应用中，需兼顾轻量化与承载能力，既要避免结构过重增加配套机械臂的负载，也要保证在额定夹持力下不发生塑性变形、断裂失效，设计过程中需反复迭代应力仿真结果，在严格的尺寸约束范围内平衡各项性能指标，确保工装在实际工位中稳定运行，适配航天领域高可靠性、高精度的作业要求。
