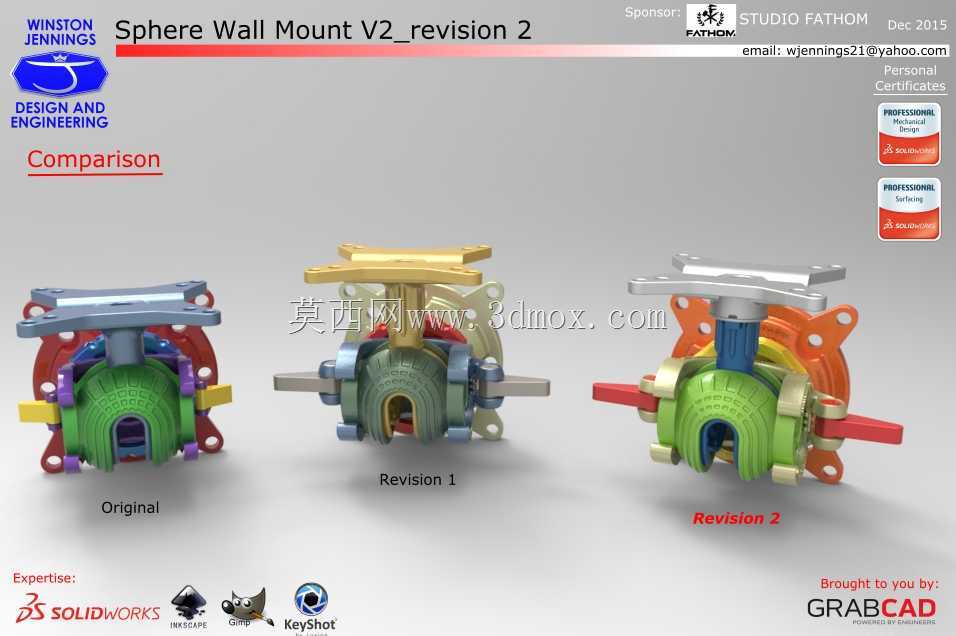

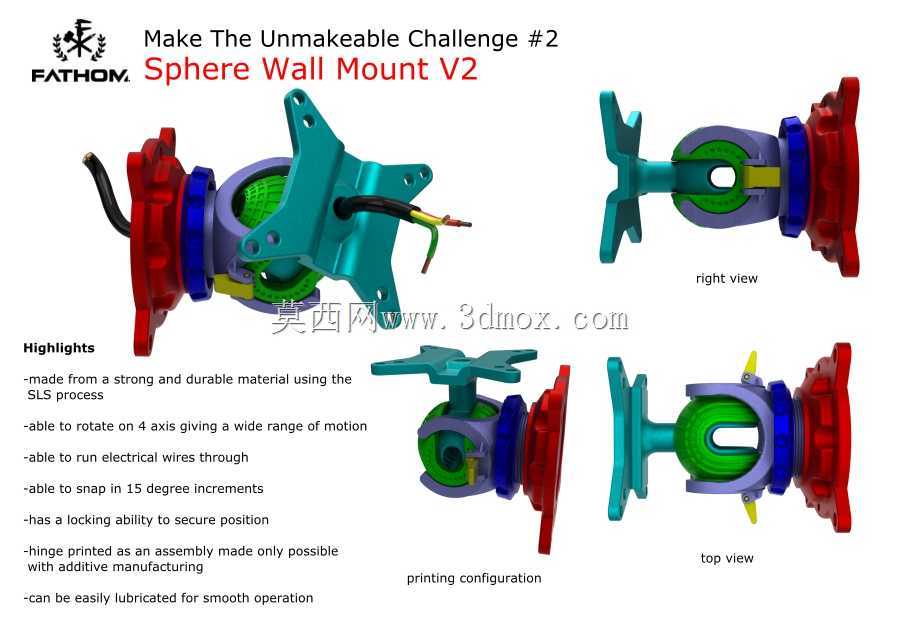

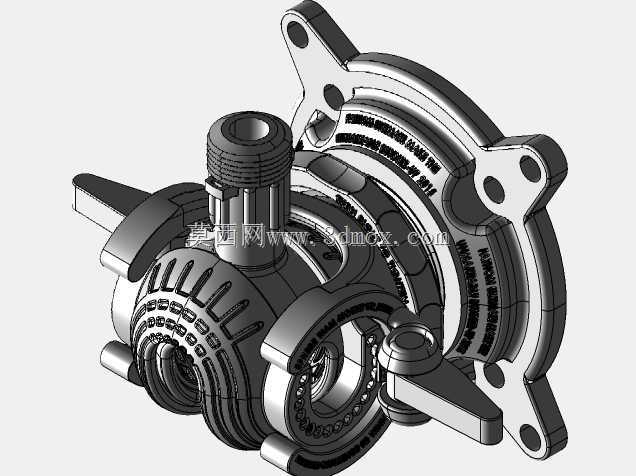

球形壁挂管线固定安装结构

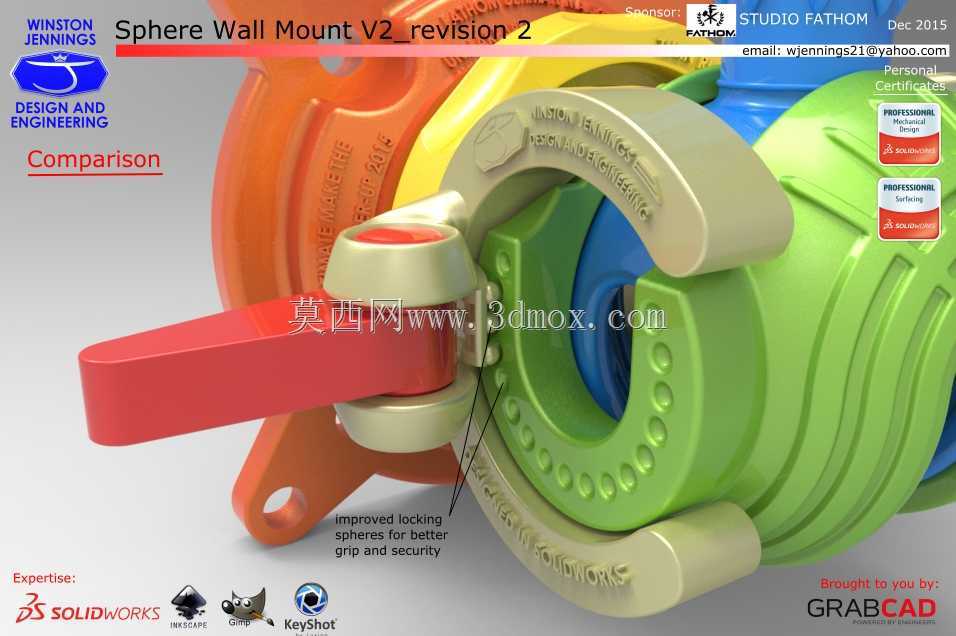

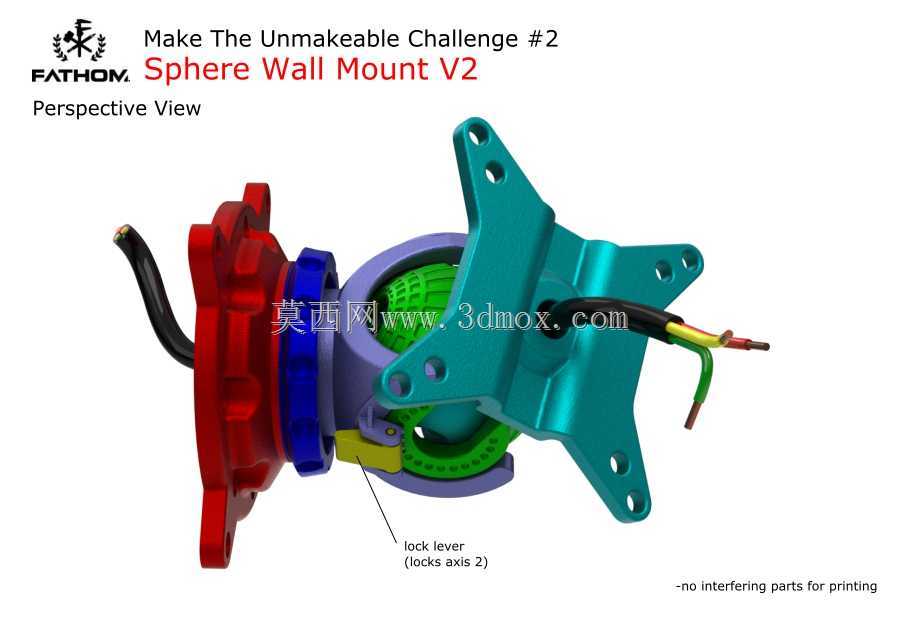

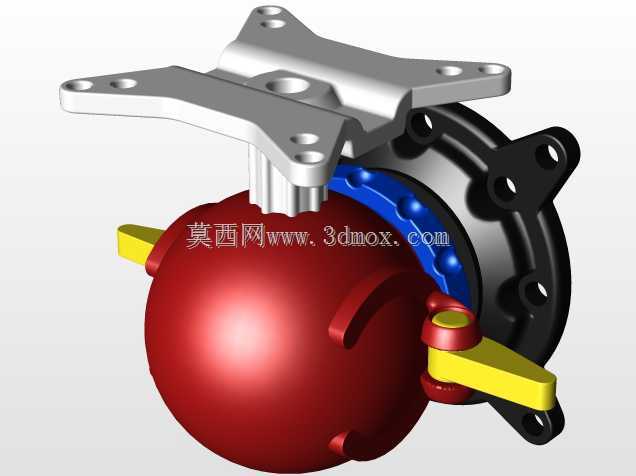

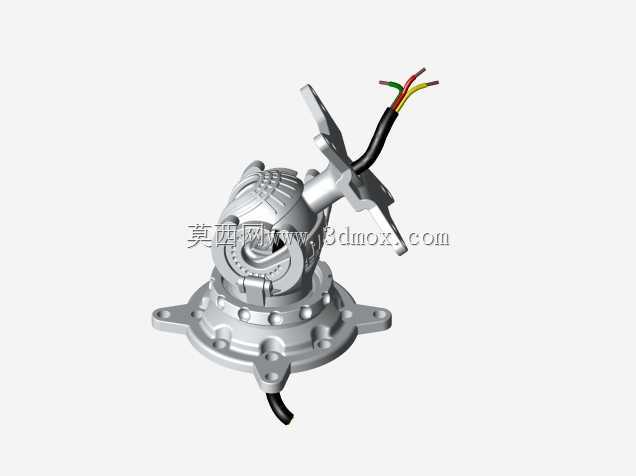

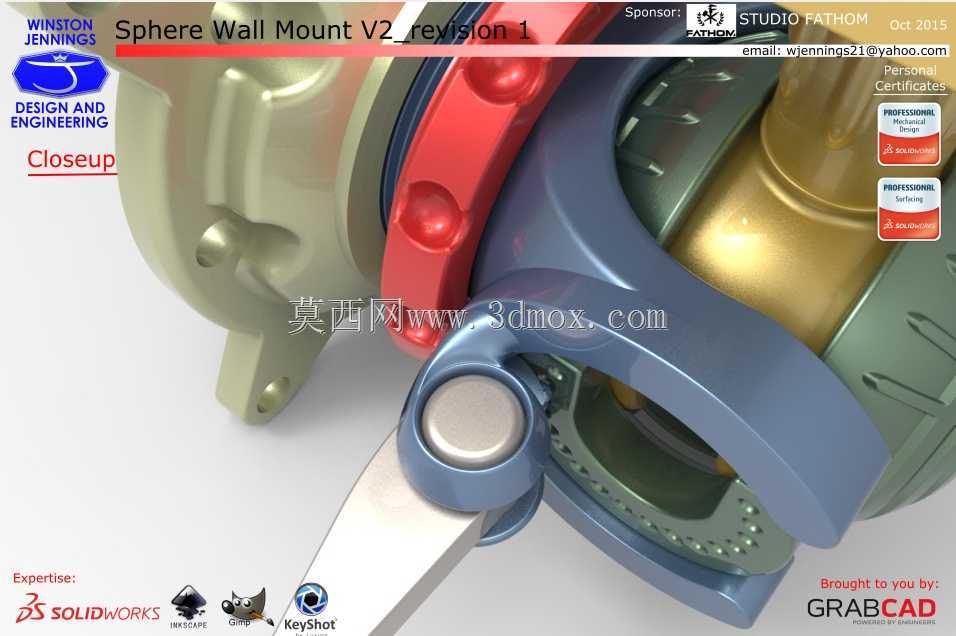

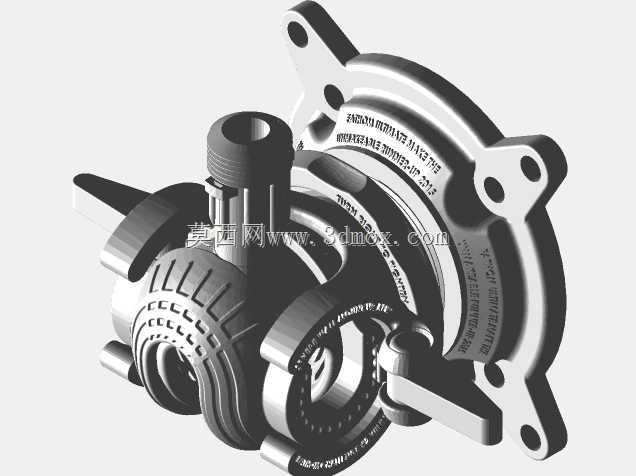

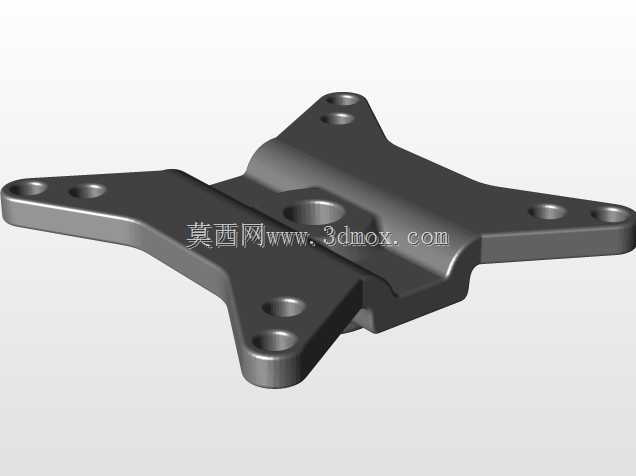

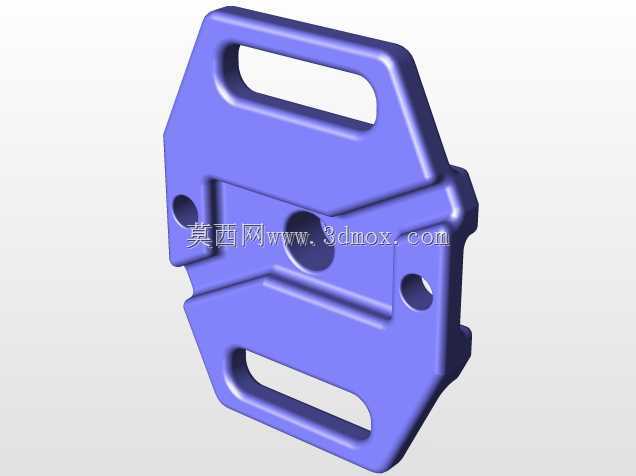

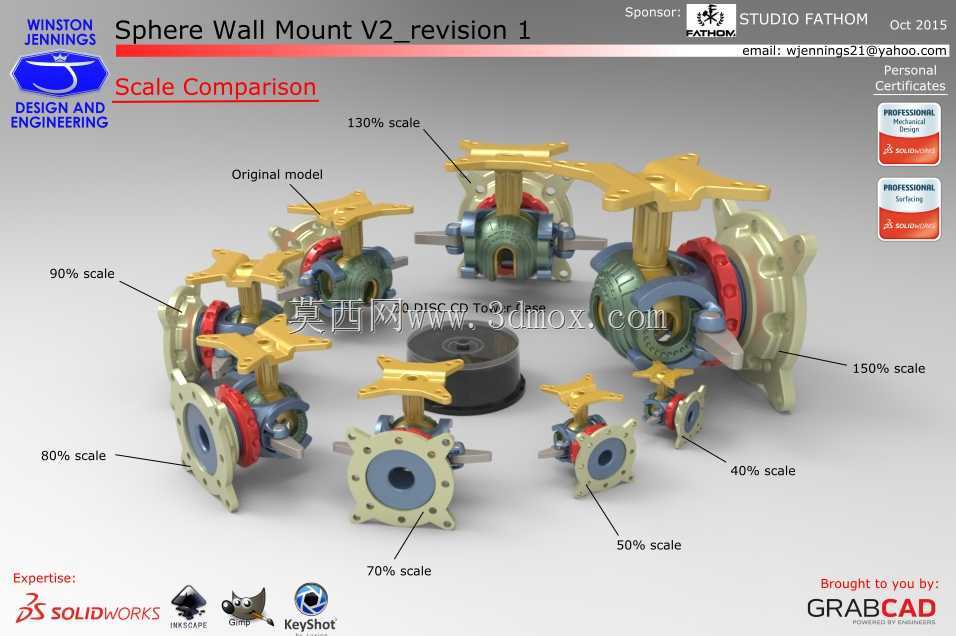

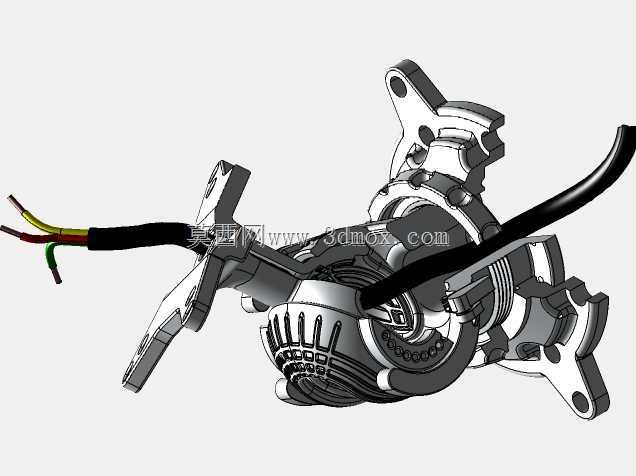

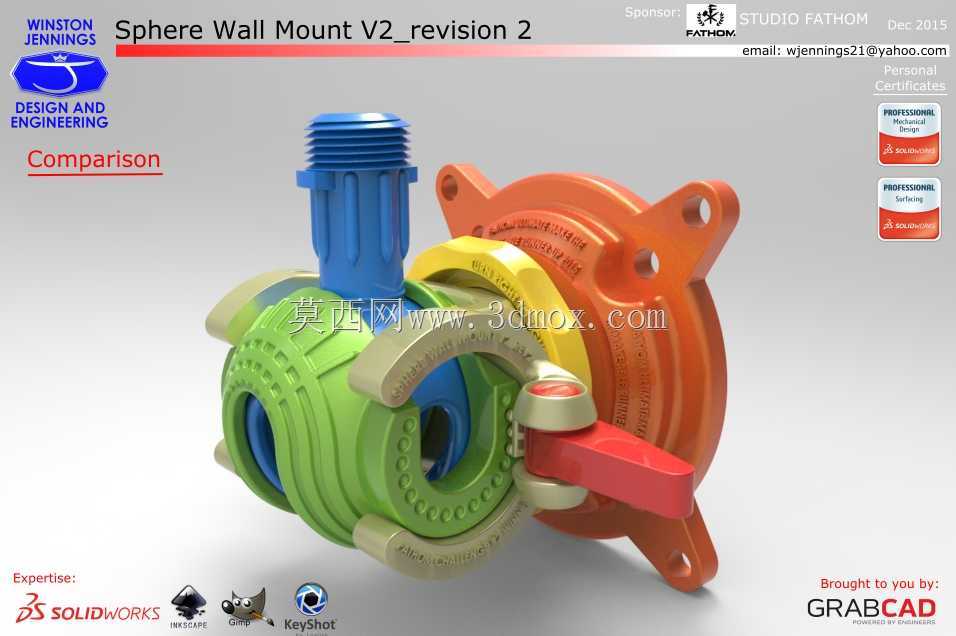

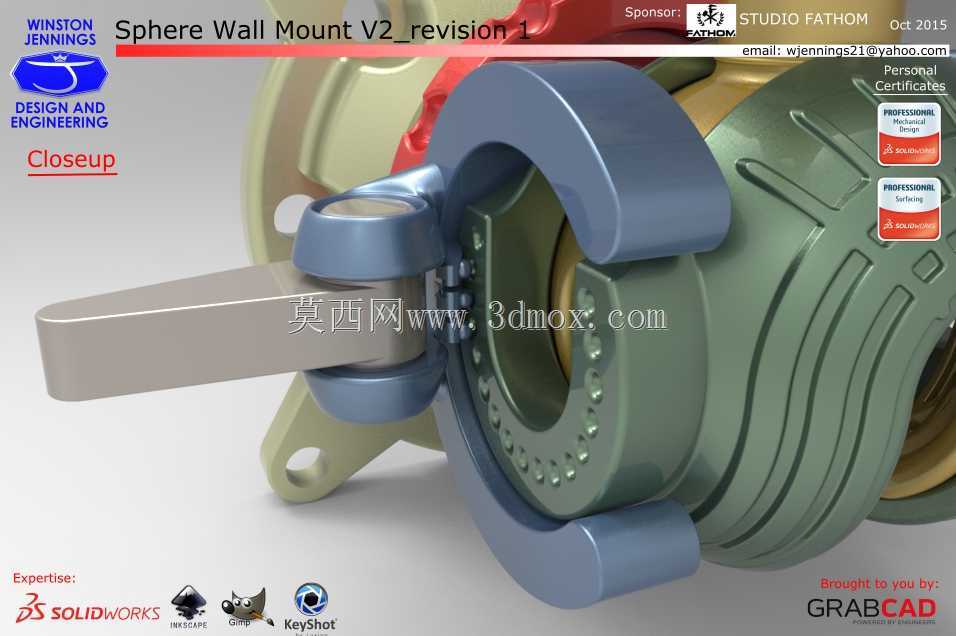

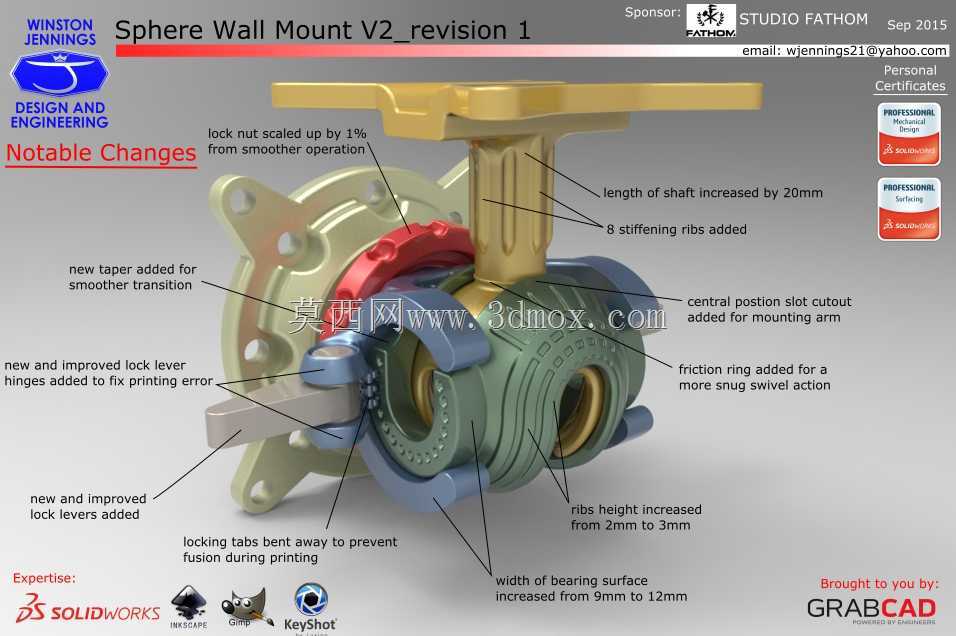

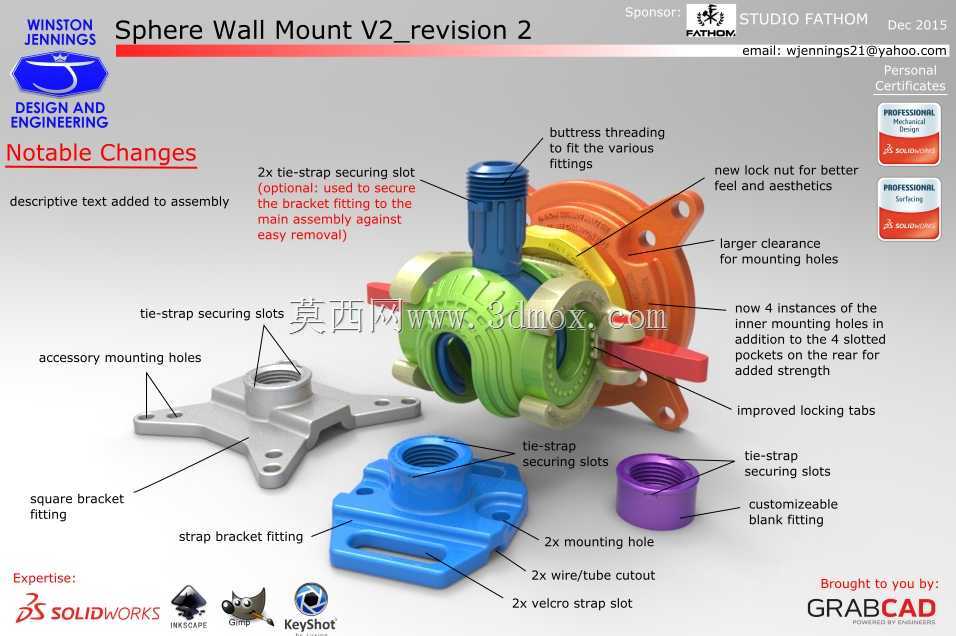

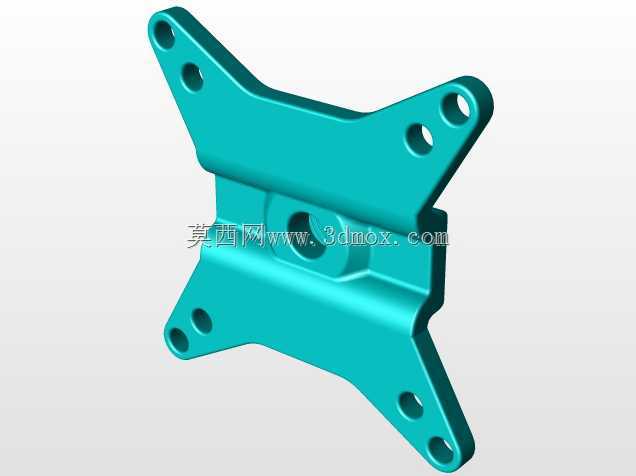

该结构主要应用于多管线并行布设的壁挂安装场景，可同时完成气管、线缆、小型软管的集中固定与走线梳理，常见于桌面工位走线整理、小型设备侧装管线排布、工作室墙面管线收纳等场景，能够替代零散的扎带、管卡实现多线路的规整固定，避免管线杂乱缠绕，同时预留的扩展安装位可搭配小型附件实现额外功能挂载。结构核心采用球形主体作为管线转接载体，主体内部预留多组贯通走线通道，可同时容纳4组不同管径的管线穿过，通道内壁做圆角过渡处理，避免穿线时划伤管线外保护层，同时减少管线弯折时的应力集中，延长管线使用寿命。主体侧面设计有快拆式锁紧结构，通过改进型锁止凸耳实现管线的快速固定与释放，无需额外工具即可完成管线的拆装调整，锁止部位做了防滑纹理处理，锁紧后可承受常规管线拉扯力，不会出现管线松脱移位的问题。安装端采用十字形方形支架作为壁挂承载底座，底座上设置4组安装孔位，其中两组为长圆孔设计，可适配安装面的孔位偏差，降低现场安装的对位难度，底座与球形主体之间预留0.02英寸的装配间隙，既保证两者装配后无松动旷量，又能在3D打印制作时适配不同打印比例的尺寸公差，无需二次打磨修配即可完成组装。结构上还预留了多组扎带固定槽，既可以使用配套的绑带对管线做二次加固，也可以根据使用需求自定义加装小型附件，比如理线夹、标签座等，同时预留的定制化空白安装位可根据实际使用场景加工扩展接口，适配特殊规格的管线转接需求。整体结构做了壁厚优化，在保证结构强度的前提下尽可能减少材料用量，壁挂安装后突出墙面的厚度控制在合理范围，不会占用过多操作空间，所有外露棱边均做倒圆角处理，避免安装和使用过程中划伤操作人员，不同功能部件采用差异化的外形设计，组装时可通过外形快速区分对应零件，降低组装难度。
