多螺旋弹簧摩擦式离合传动结构

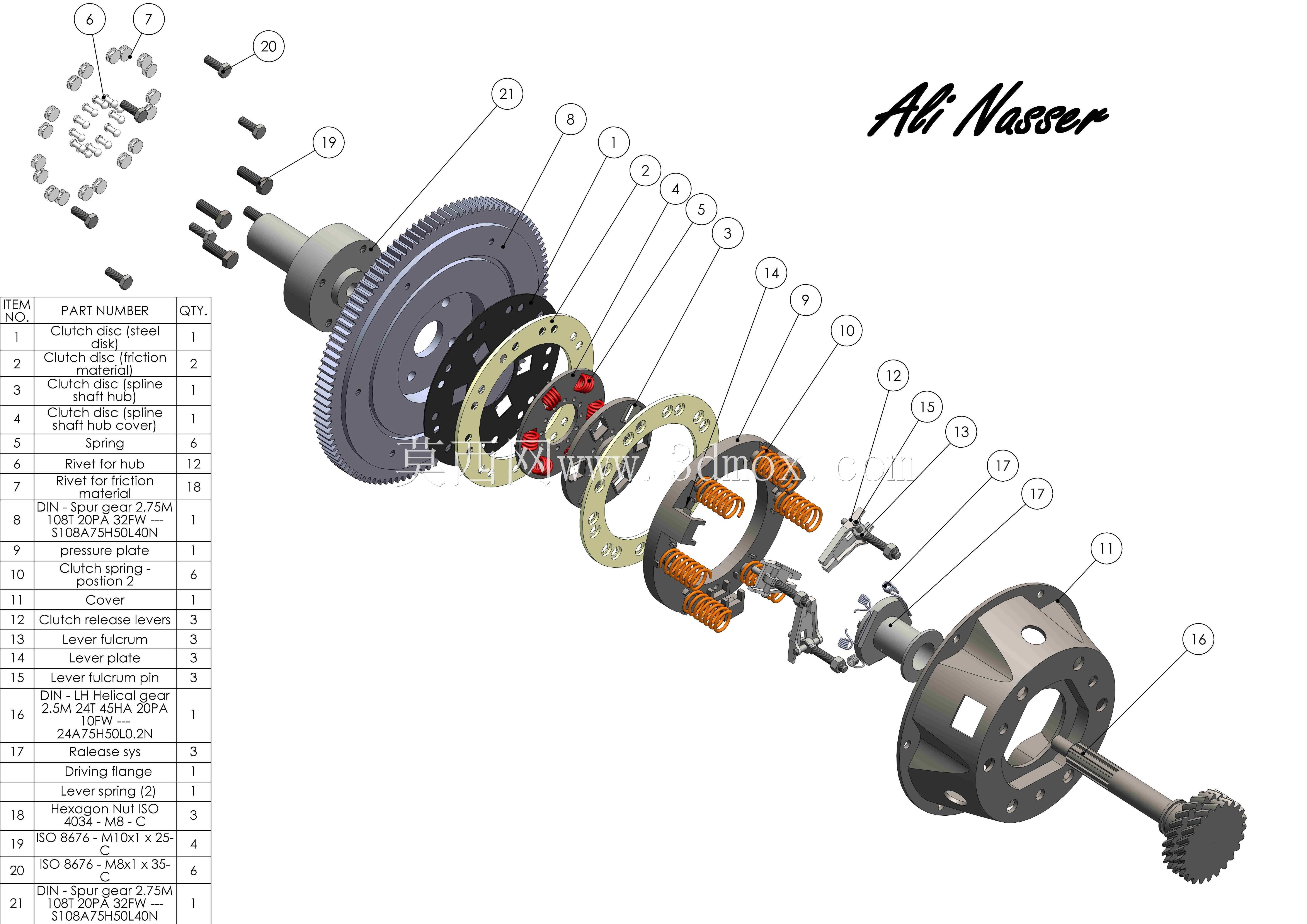

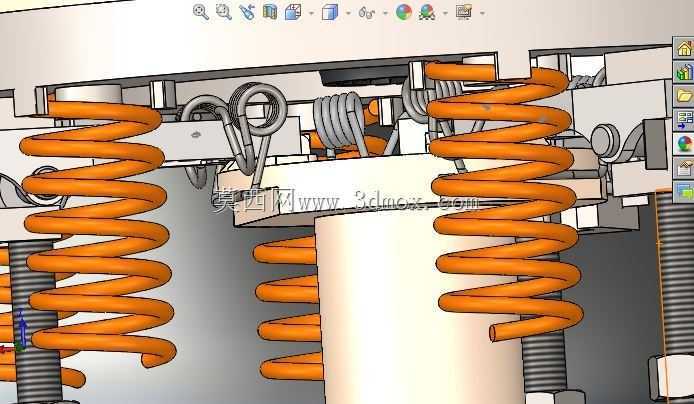

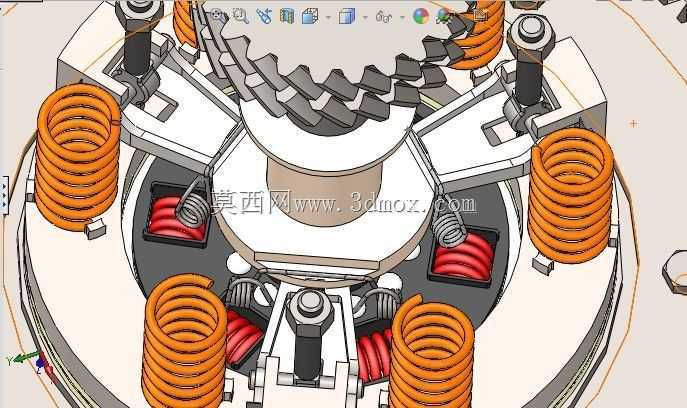

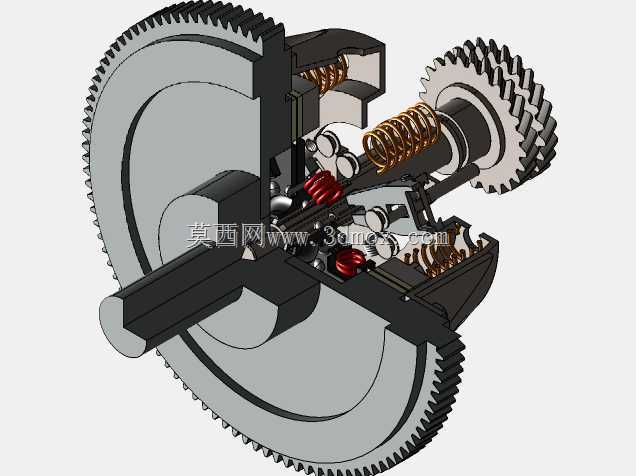

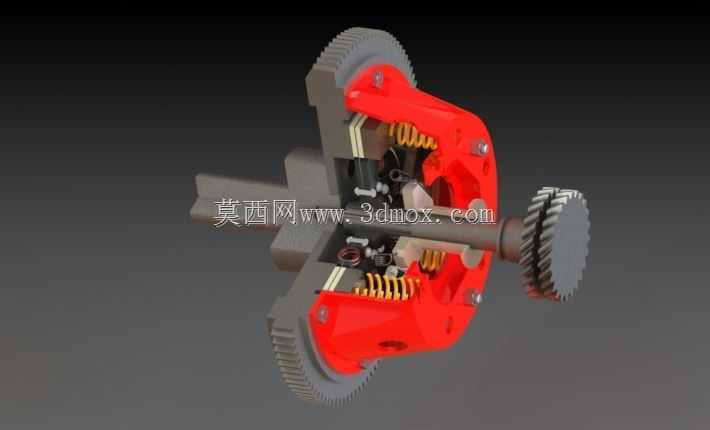

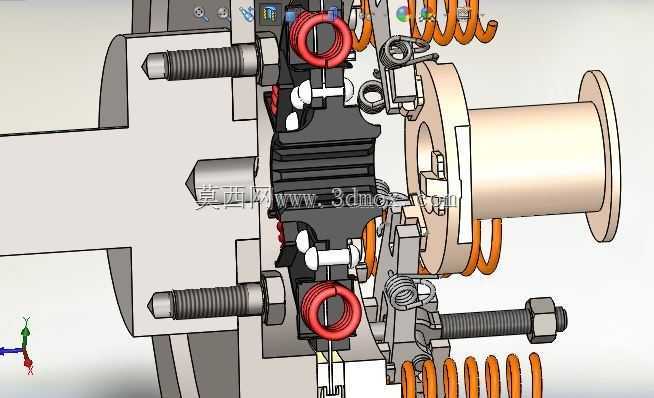

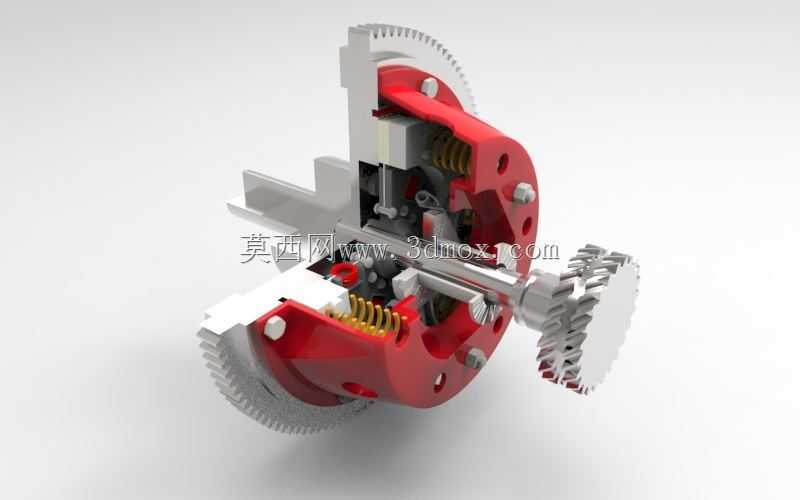

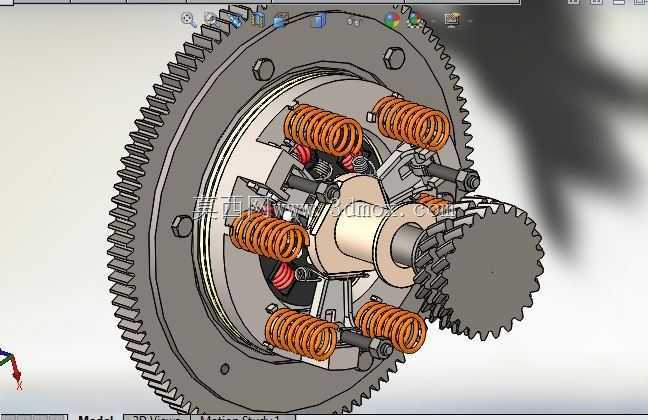

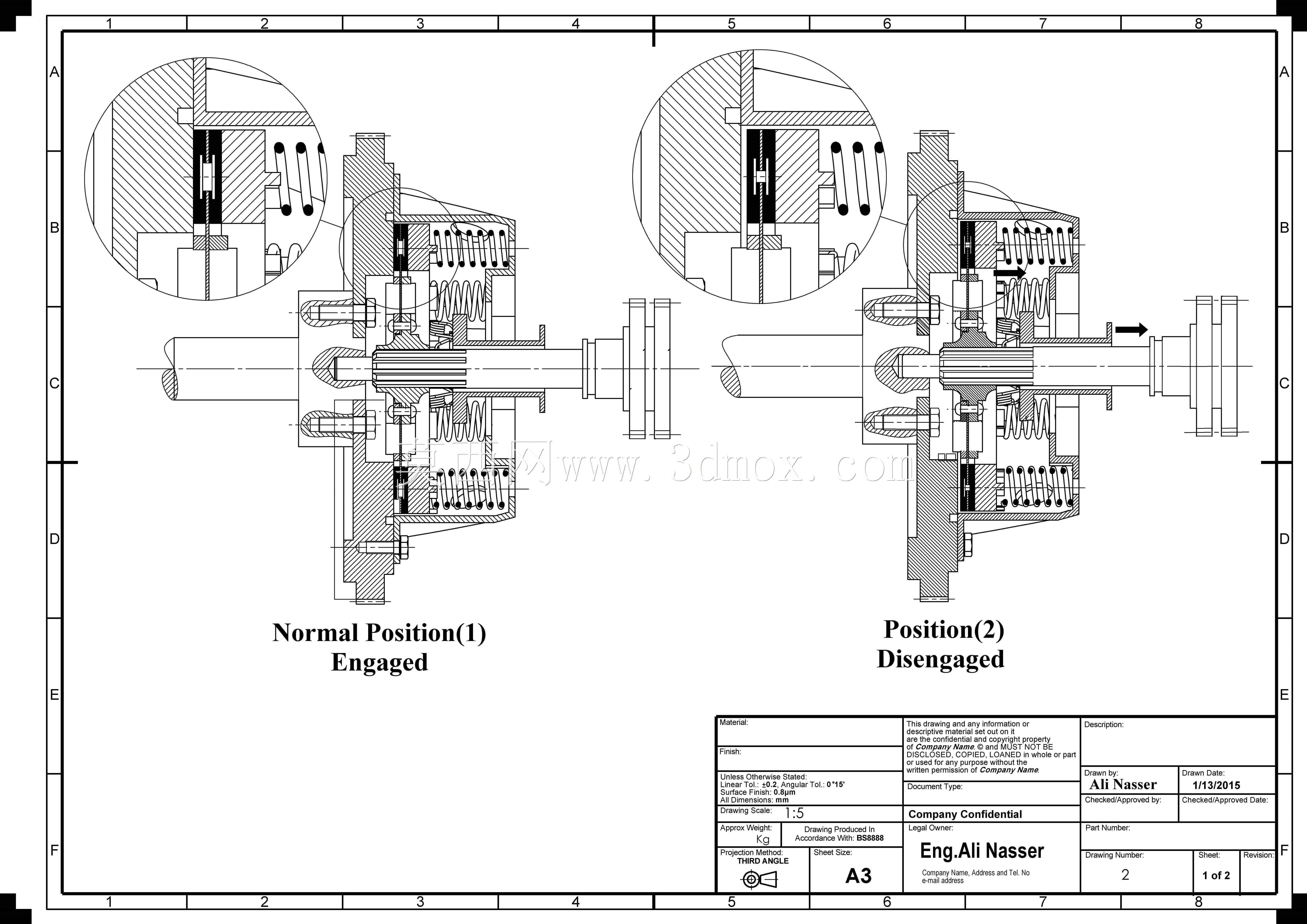

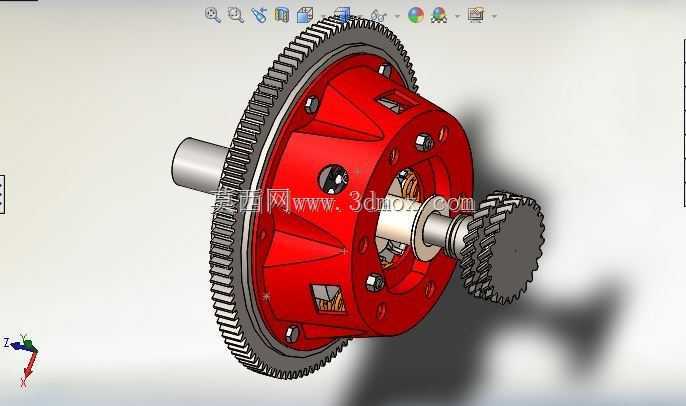

这款多螺旋弹簧离合结构属于摩擦式单板离合装置，主要应用在中小功率的机械传动链路中，常见于轻工输送设备、小型农机传动系统、台式加工设备的动力通断控制场景，能够在主动轴持续运转的状态下，实现从动侧的动力接合与切断，满足设备空载启动、工作段负载启停、过载打滑保护的实际使用需求。该结构依靠多组周向布置的螺旋弹簧提供稳定的压紧力，通过摩擦副之间的静摩擦力传递扭矩，当负载超过设计阈值时，摩擦面会产生相对滑动，避免后端传动部件因过载出现变形、断裂等损坏，对整套传动链路起到安全防护作用。在功能设计上，该离合结构采用径向对称的弹簧布局，相比单弹簧压紧结构，压紧力分布更加均匀，摩擦面接触贴合度更高，传动过程中不会出现偏磨、局部压力过大的问题，有效延长摩擦片的使用寿命；同时搭配外置的拨叉操控结构，可通过外部操纵机构推动压盘移动，压缩螺旋弹簧实现摩擦副分离，操纵行程短、所需操纵力小，离合动作响应干脆，不会出现拖滞、半联动打滑的异常状态。结构外侧集成的传动齿轮可直接与上游动力输出齿轮啮合，输入轴与输出轴保持同轴布置，安装时无需额外调整轴系平行度，整体安装边界紧凑，径向最大尺寸适配常规小型传动箱的内部安装空间，轴向安装尺寸预留了拨叉的运动间隙，可直接适配现有同安装规格的离合替换场景，无需对原有设备的安装基座做大规模改动。设计过程中充分考虑了日常维护的便捷性，摩擦片采用可拆分的装配结构，长期使用出现磨损后仅需更换摩擦片即可恢复性能，螺旋弹簧经过预压参数匹配，长期压缩使用后弹力衰减幅度小，能够长期保持稳定的压紧力输出，避免因弹簧弹力不足导致传动打滑、动力传递效率下降的问题；整体壳体采用高强度铸造成型，能够承受传动过程中的径向载荷与冲击载荷，内部弹簧腔预留了少量润滑脂存储空间，可对弹簧、压盘滑动部位进行持续润滑，减少滑动部件的磨损，提升整体结构的运行可靠性，适配多尘、轻度潮湿的常规工业作业环境。
