超级海洋喷火MKVII战机机身框架结构

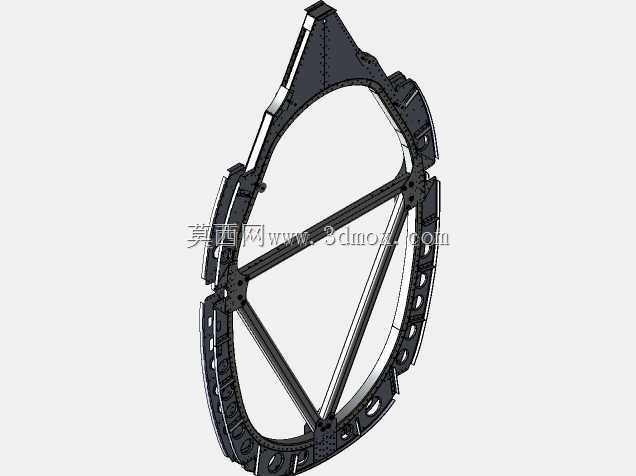

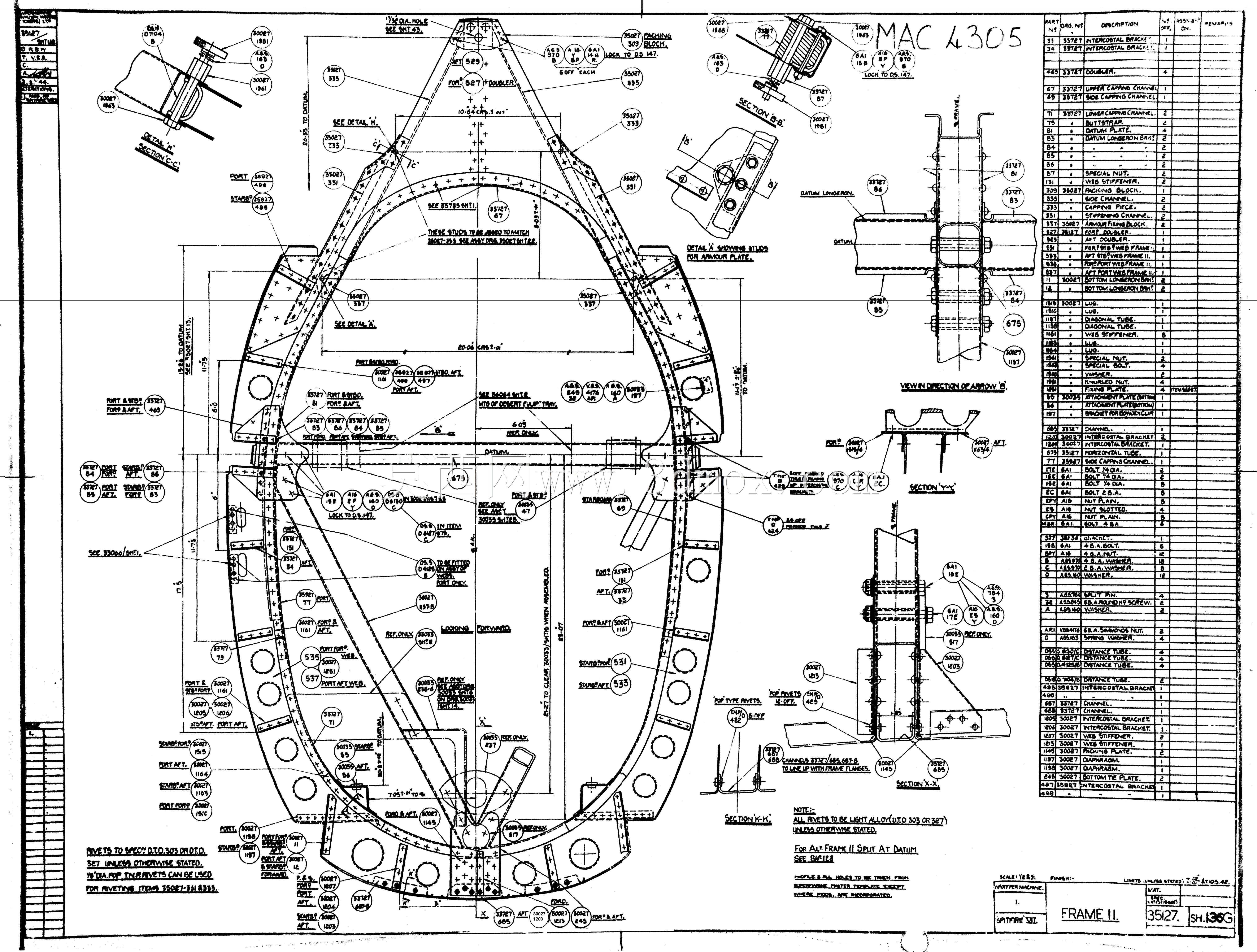

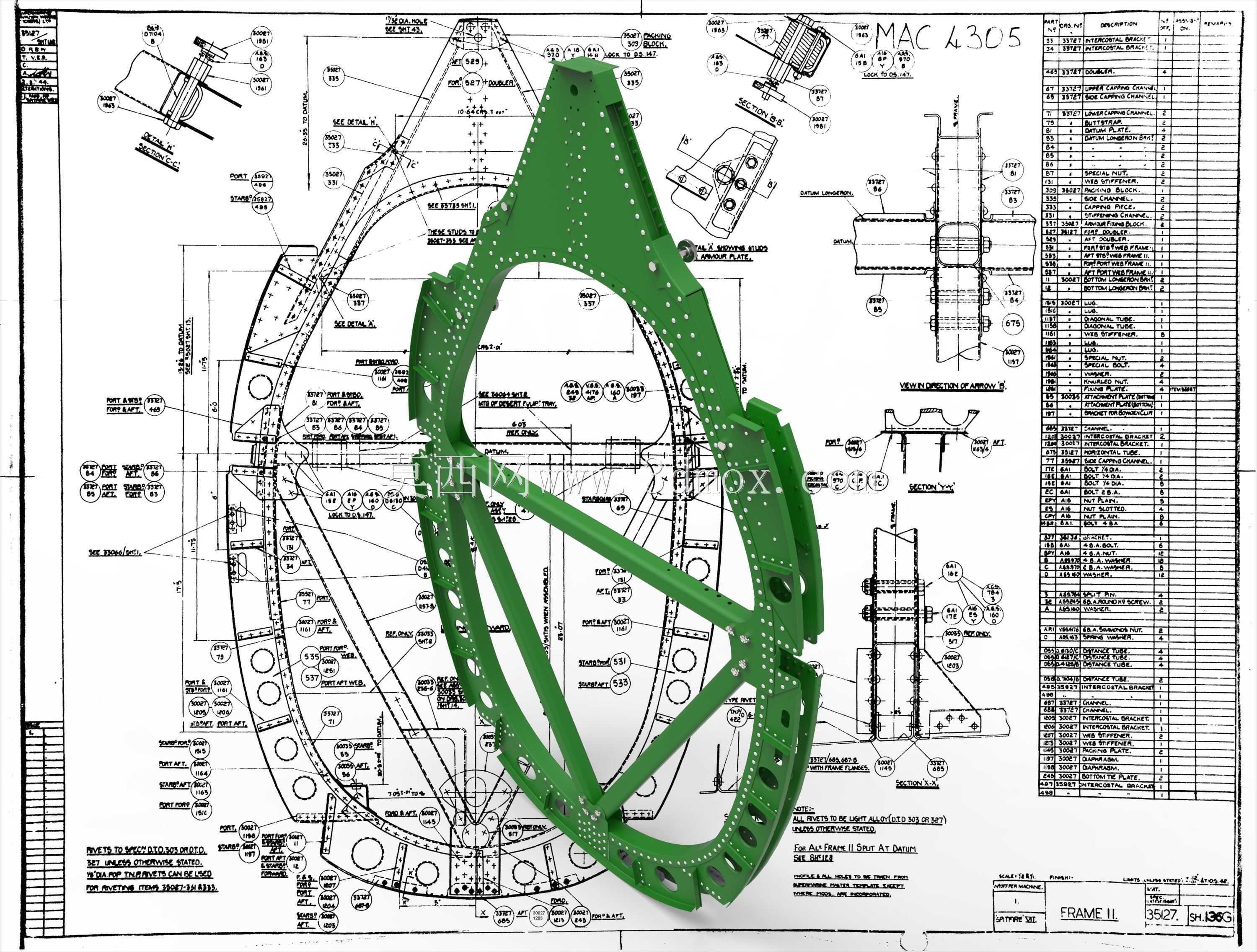

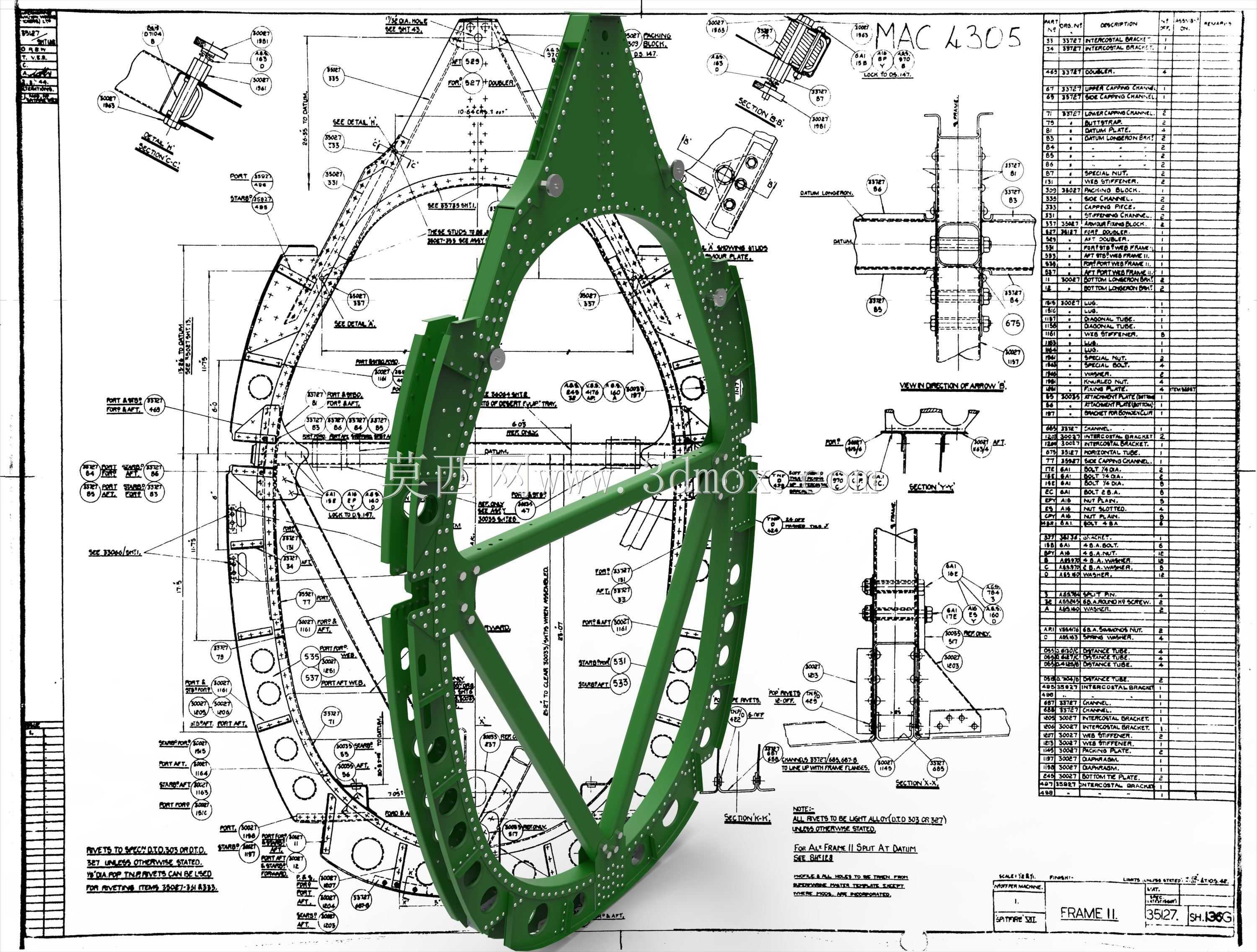

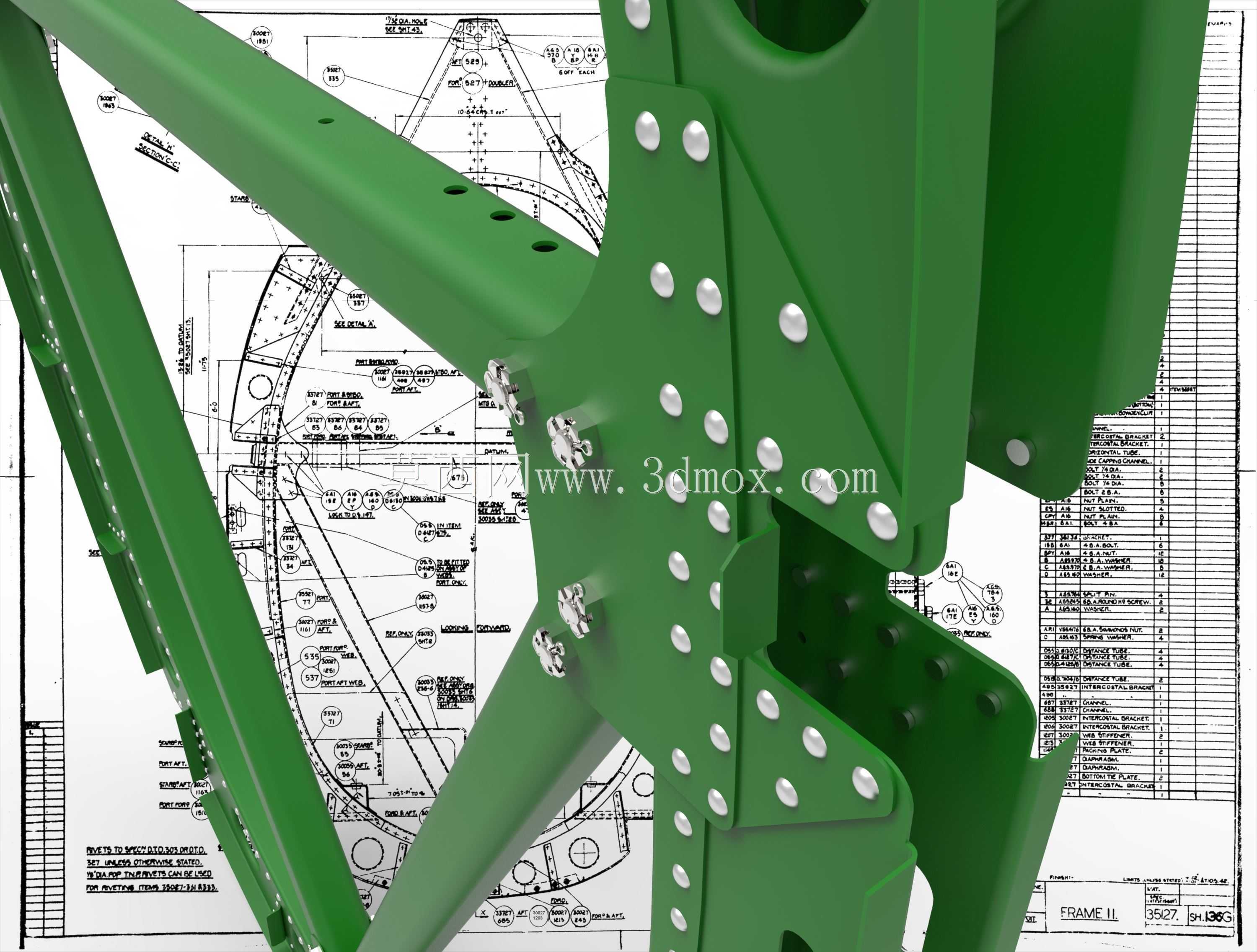

该构件为螺旋桨战斗机的11号机身框架，布置于飞行员座舱后部区域，是战机机身中段核心承力构件，主要承担飞行过程中机身蒙皮传递的气动载荷、尾翼传递的操纵力矩，同时为后部机载设备、燃油管路、操纵钢索提供安装定位基准，是保障机身结构完整性与气动外形精度的关键部件。在战机实际服役场景中，该框架需承受俯冲、急转弯、大速度爬升等复杂机动工况下的交变载荷，同时需适配不同飞行高度下的温度、气压变化带来的结构形变，设计阶段需兼顾结构强度与轻量化要求，避免不必要的重量占用影响战机的机动性与航程表现。从功能特性来看，该框架采用环形主承力框搭配内部辐射状加强筋的结构形式，框体边缘排布密集的铆接孔，用于与机身蒙皮、长桁、相邻隔框进行铆接固定，保证载荷传递路径连续顺畅；框体上预留的多个异形开孔与安装凸台，分别用于敷设燃油管路、布设电气线路、安装飞行仪表后部固定支架，同时为飞行员座椅后部的防护装甲提供安装接口，部分开孔还承担机身内部通风、线缆穿越的功能，所有孔位的位置精度直接影响后续总装环节的装配效率与配合精度。设计思路上，该构件优先遵循航空结构设计的等强度原则，主承力环的截面厚度根据不同区域的载荷分布做差异化设计，受气动弯矩较大的上下区域截面厚度更大，侧向受载较小的区域适当减薄，内部加强筋的走向完全匹配主应力传递方向，避免出现应力集中的锐角转角，所有棱边均做圆角过渡处理，降低疲劳裂纹产生的风险；框架整体采用航空硬铝材质加工成型，表面做阳极氧化防腐处理，适应沿海机场高盐雾的使用环境，铆接孔的排布间距、边距均符合航空铆接工艺规范，保证铆接后连接强度可靠，不会在长期交变载荷下出现铆接松动、孔边开裂的问题。从安装边界来看，该框架的环形外轮廓完全贴合战机机身中段的气动外形曲面，前端面与前序座舱隔框的对接面采用平面贴合定位，通过周向均匀布置的螺栓进行预紧固定，后端面与尾部机身段的对接框匹配，安装时需保证框架的中心轴线与机身理论轴线重合，径向跳动公差控制在极小范围内，避免后续机身装配出现外形阶差影响气动阻力；框架内部的有效通径需满足后部设备的安装维护需求，预留的操作空间可满足地勤人员在不拆解框架的前提下完成后部管路、线路的检修更换，框架上的所有安装接口均采用统一的定位基准，减少总装时的修配工作量，提升批量生产时的装配一致性。
