差速器用配对锥齿轮组结构设计

项目分类:齿轮 发布时间:2014-04-04 ID:13932
  • 差速器用配对锥齿轮组结构设计
  • 差速器用配对锥齿轮组结构设计

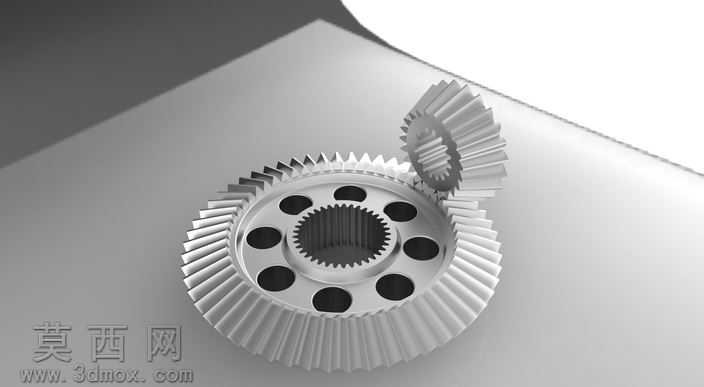

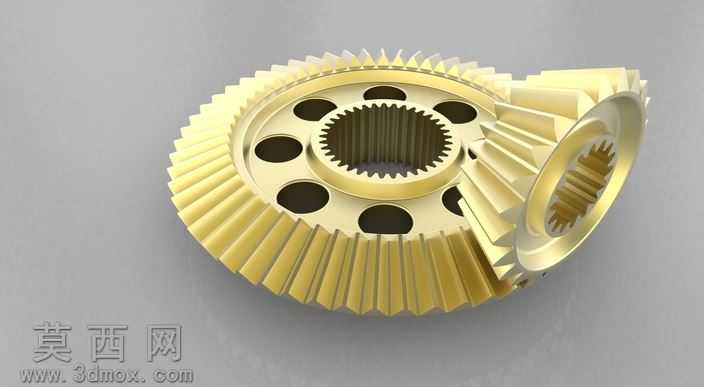

本作品为配对啮合的锥齿轮组三维设计,建模过程严格遵循直齿锥齿轮的齿形生成规范,以背锥当量齿轮参数为计算基准,先通过参数化公式推导得出齿顶高、齿根高、分度圆锥角、齿顶角等核心几何参数,再在三维建模环境中通过草图绘制、旋转切除、阵列等特征操作完成单个锥齿轮的基础基体构建。针对大尺寸盘形锥齿轮,在轮盘辐板位置设计了均匀分布的减重孔,在保证轮体结构强度、满足安装定位要求的前提下有效降低零件自重,中心位置设置内花键结构,用于与传动轴实现周向固定与扭矩传递,轮齿部分通过渐开线齿廓扫描生成,严格保证齿面的啮合精度,齿根位置做了圆角过渡处理,避免应力集中提升零件疲劳强度。与之配对的小尺寸锥齿轮采用轴齿轮一体式结构设计,轮齿参数与大锥齿轮完全匹配,保证两轴垂直交错传动时的啮合重合度符合设计要求。渲染阶段采用金属银灰磨砂材质模拟真实合金钢齿轮的表面质感,打光采用侧上方柔光方案,清晰呈现轮齿的啮合间隙、齿面纹理与零件的结构细节,还原真实机加工零件的视觉效果。设计过程中重点验证了两齿轮的安装距、啮合侧隙、接触斑点位置,确保传动过程中运行平稳、噪音低、扭矩传递效率高,可直接用于差速器、直角传动箱等机械结构的虚拟装配、运动仿真与工程图导出,为后续的数控加工、3D打印样件制作提供精准的三维数据支撑,整个建模过程完全参数化,可通过修改模数、齿数、压力角等参数快速生成不同规格的锥齿轮组,适配不同的传动工况需求。
