工业布线用开口式塑料理线电线槽

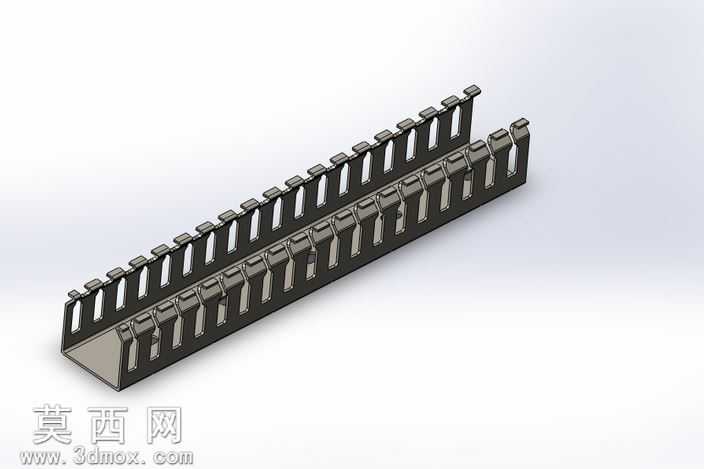

本模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循工业理线产品的实际生产尺寸规范，整体为长条形开口式槽体结构，首先通过草图绘制槽体的U型基底截面，沿长度方向拉伸生成基础槽身，再对槽体两侧壁进行等距阵列开孔，开孔采用上窄下宽的齿形缺口设计，每一个齿形卡位都经过尺寸校准，确保线缆卡入后既能被有效固定，又可灵活调整出线位置，不会对线缆外皮造成过度挤压磨损。建模时对槽体边缘做了统一的圆角处理，还原实际产品的去毛刺工艺特征，避免锐边划伤施工人员与线缆绝缘层。材质渲染阶段选用哑光深灰硬质PVC材质，调整材质的粗糙度参数模拟工业塑料的磨砂质感，添加细微的材质颗粒纹理提升真实度，场景采用柔和的影棚布光，从斜上方45度投射主光源，搭配弱度环境补光，清晰呈现槽体的立体结构、齿位排布与壁厚细节，无过曝或死黑区域，完整展现产品的结构特征。设计思路围绕电气柜、设备内部的线缆规整需求展开，开口式的结构无需穿线操作，可直接将整理好的线缆压入槽内，两侧的齿形挡片可根据出线需求掰断或保留，灵活适配不同走向的布线需求，槽体底部预留的安装位结构也在模型中完整还原，可直接用于装配模拟与工程出图，模型各特征参数可编辑，能够根据实际使用场景调整槽体长度、宽度、齿距等核心尺寸，适配不同的布线容量需求，整体结构无冗余特征，建模逻辑清晰，可直接导入各类三维场景用于装配验证、施工模拟或产品展示使用。
