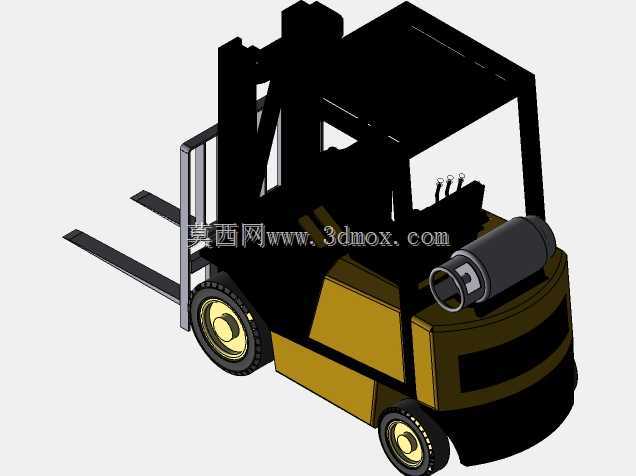

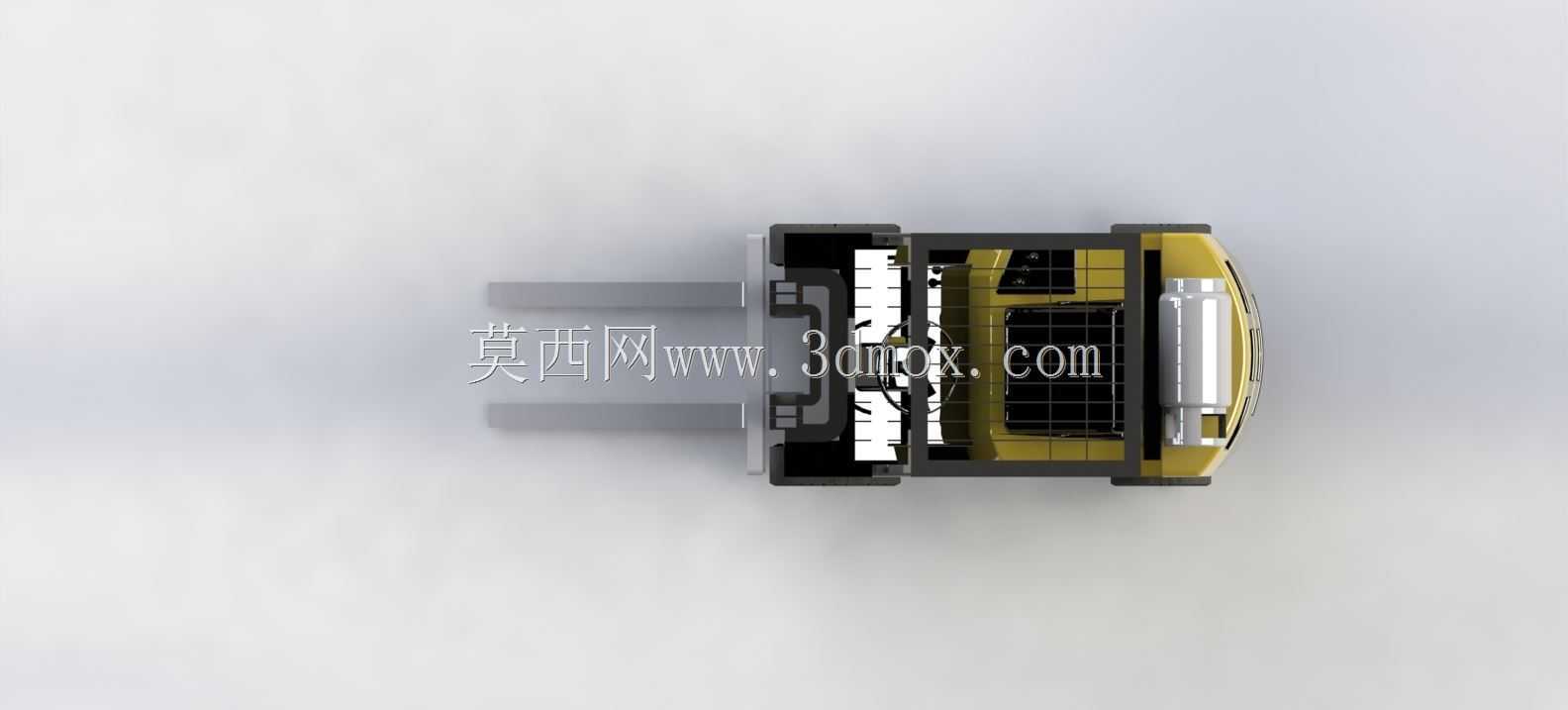

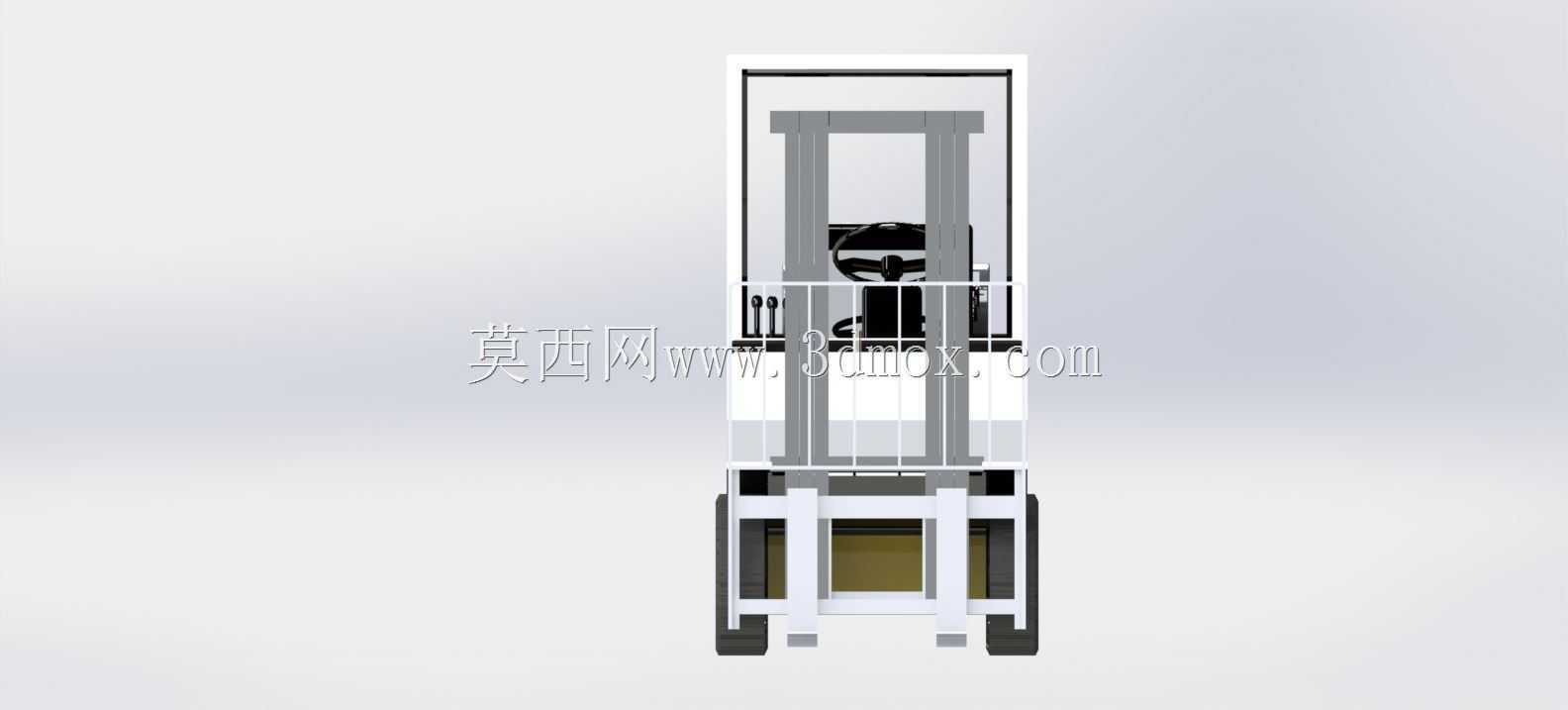

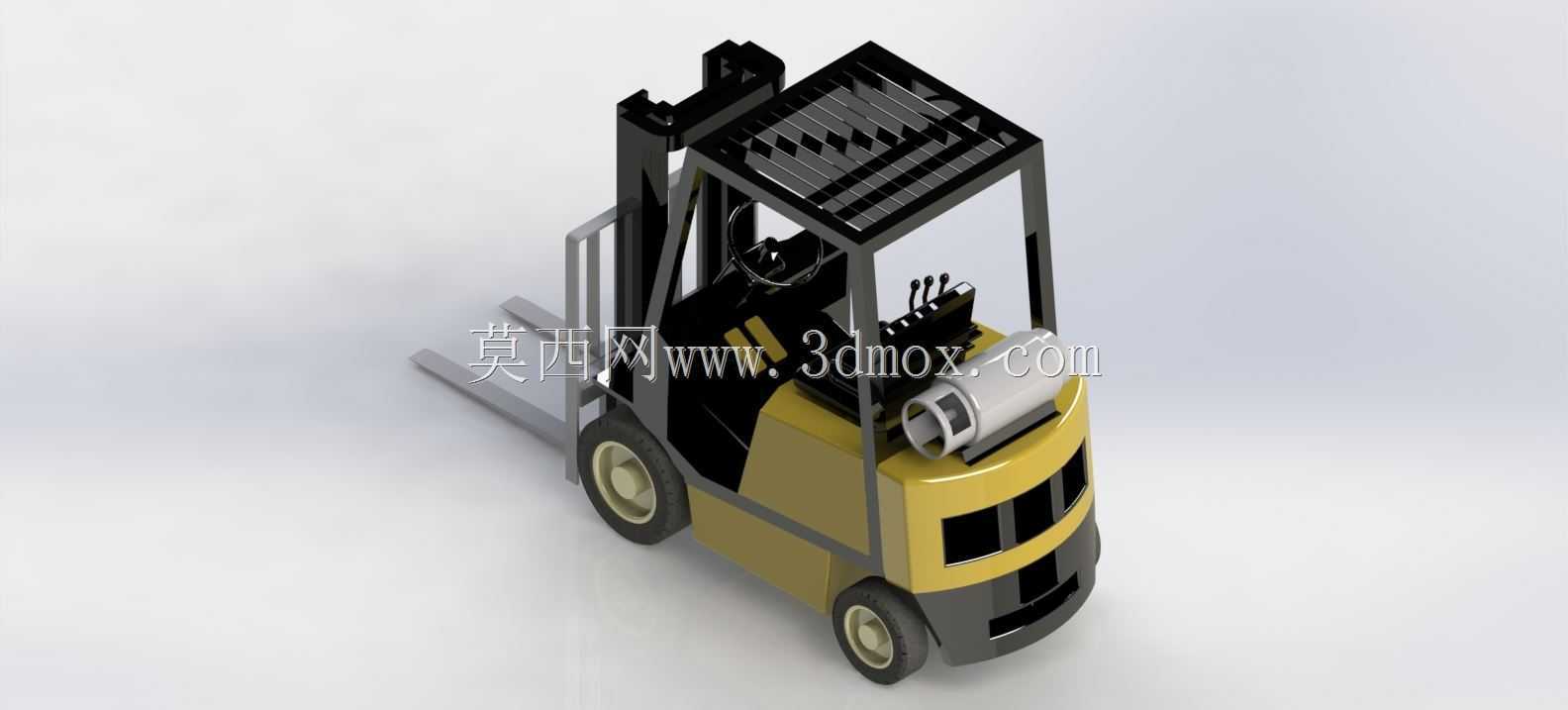

平衡重式内燃叉车三维结构设计

这款平衡重式叉车是面向厂区内部物料转运、仓储堆垛场景设计的场内作业设备，主要应用于生产车间工序间物料周转、仓储库区货物堆高装卸、物流场站托盘货物短距离转运等作业场景，可适配标准木质、塑料托盘的搬运需求，能在平整硬化的厂区路面完成1-3吨级货物的举升、堆码、移位作业，是离散制造、仓储物流领域应用最广泛的场内搬运装备。从实际用途来看，该设备可替代人工完成重型货物的垂直举升与水平移动，大幅降低一线作业人员的劳动强度，提升货位周转效率，尤其适合通道宽度有限、堆垛高度在3米以内的常规仓储场景，也可配合厂区内的装卸月台完成货车与库区之间的货物接驳作业。在功能特性设计上，该叉车采用经典的后部平衡重布局，通过车体尾部的配重块平衡前部货叉承载的货物重量，避免作业时发生前倾倾覆；前部设置两级可升降门架，搭配可前后微调的货叉架，可根据托盘规格调整货叉间距，适配不同尺寸的载具；驾驶区采用开放式护顶架结构，既为操作人员提供顶部坠物防护，也保留了良好的作业视野，方便操作人员观察货叉对位情况与货物举升高度；动力舱布置在车体中部，预留了内燃动力单元的安装空间，可适配柴油、液化气等不同动力形式，转向轮设置在车体后部，转弯半径更小，适配狭窄厂区通道的转向需求。设计思路上，整体围绕实用性与易维护性展开，车体外壳采用分块式覆盖件设计，日常检修时可快速拆卸对应部位的护板，对动力系统、液压系统进行维护；行走轮采用实心工业轮胎，适配厂区内常见的硬化水泥、沥青路面，耐穿刺性能更强，减少日常运维的轮胎更换成本；液压管路沿门架内侧与车体框架布置，避免外露被货物剐蹭损坏，同时预留了管路检修的操作空间。从外形尺寸与安装边界来看，该叉车整车长度控制在2.5米以内，不含护顶架的车体高度约2.1米，护顶架顶部高度约2.2米，可顺利通过常规厂区2.4米净高的通道门；最小转弯半径约2.2米，可在宽度3米左右的通道内完成转向作业；门架回落状态下的最低高度适配常规货架底层的作业空间，最大举升高度可达3米，满足常规三层货架的堆垛需求；车体两侧预留了属具安装接口，可根据作业需求更换桶夹、纸卷夹等专用属具，拓展设备的适用场景。
