立式缠绕包装作业设备结构设计

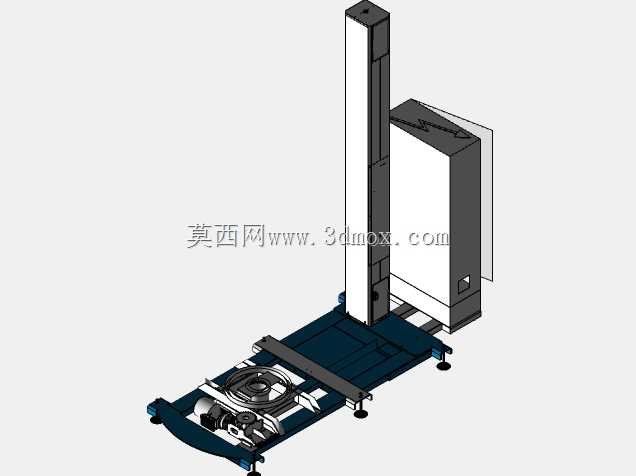

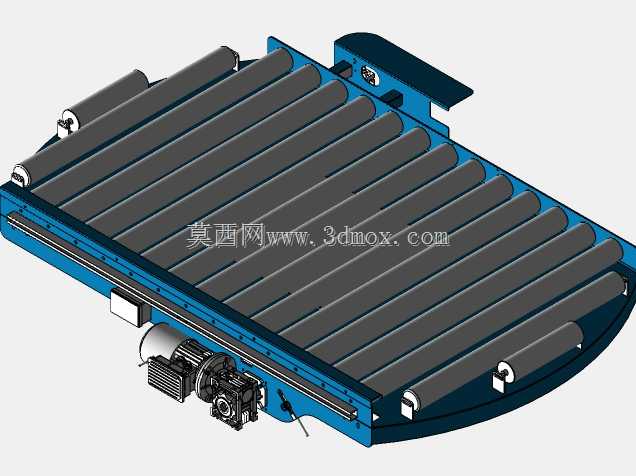

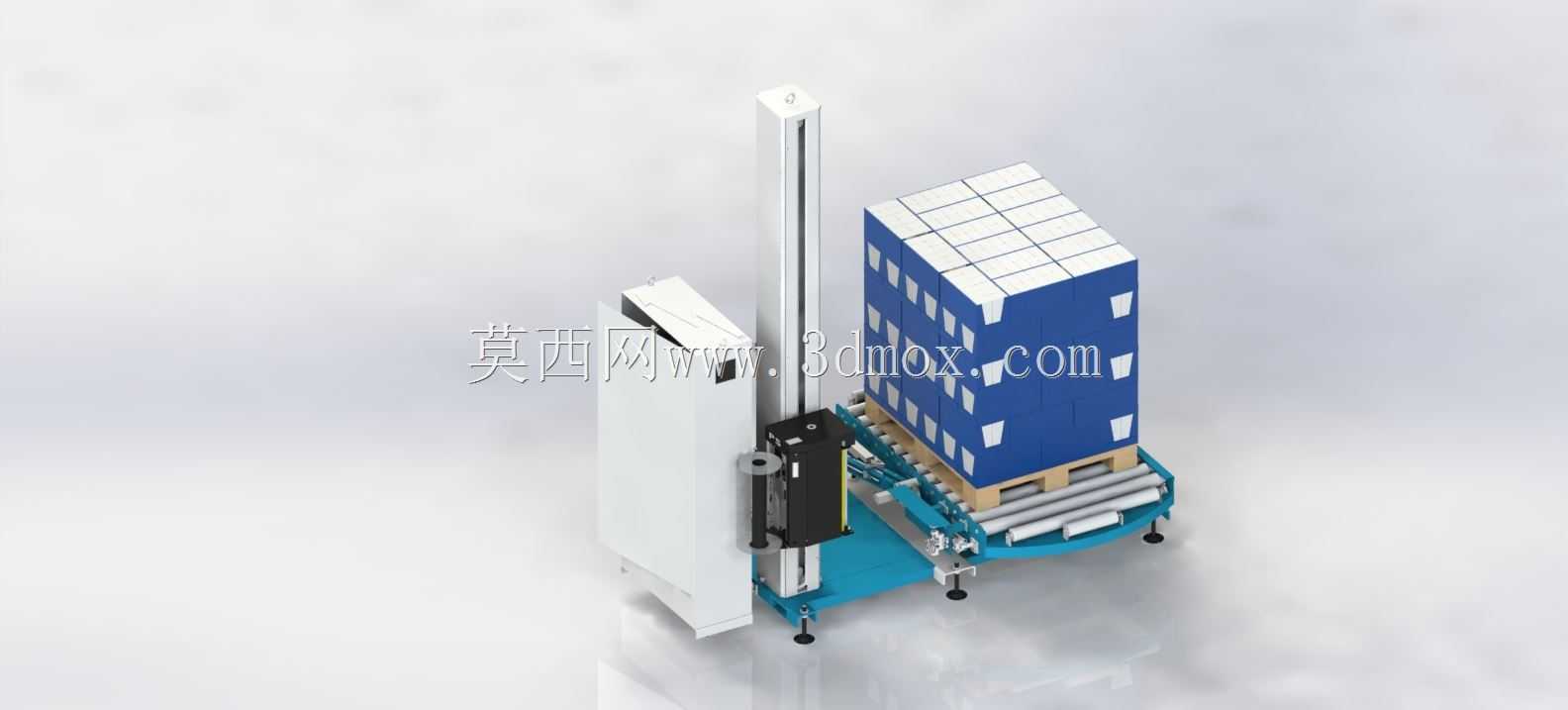

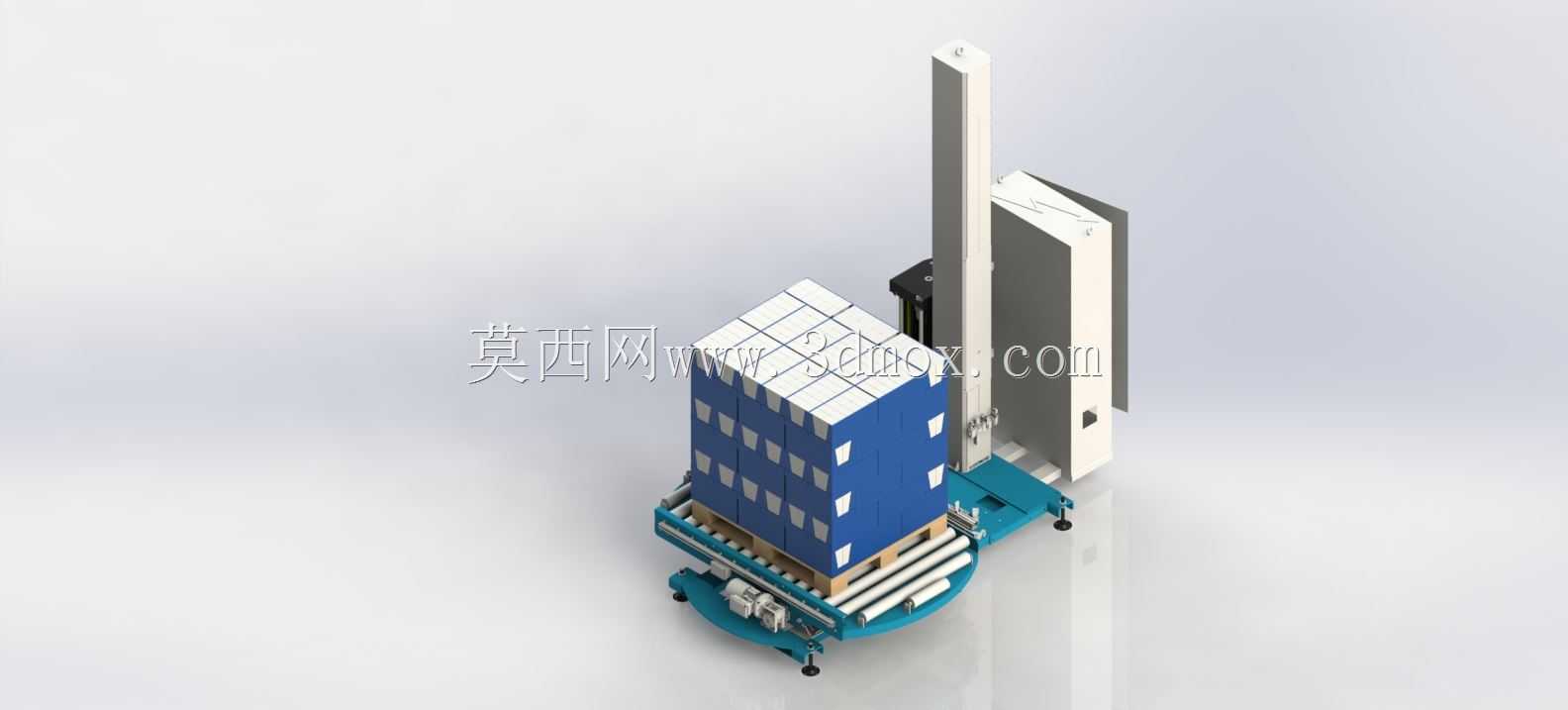

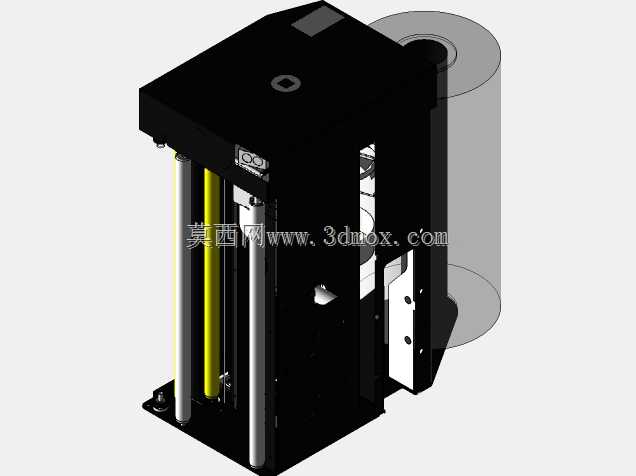

这款立式缠绕包装设备主要面向生产制造末端、仓储物流周转环节的栈板货物裹包作业场景，适配日化、食品、电子元器件、建材零部件等多行业的整托货物包装需求，能够在货物完成码垛后，通过缠绕膜的螺旋包覆将整托货物与栈板紧固为一体，避免货物在仓储堆垛、干线运输、周转搬运过程中出现散垛、磕碰、受潮、落灰等问题，大幅降低人工缠绕包装的劳动强度，提升包装环节的作业一致性与效率。设备整体采用立式立柱搭配回转承载平台的布局结构，主体由立式升降立柱、回转承载底盘、膜架供给机构、电气控制柜体四个核心部分组成，其中立式立柱沿设备后侧垂直布置，内部集成升降传动组件，能够带动膜架沿立柱方向做垂直往复运动，适配不同堆垛高度的栈板货物包装需求，立柱采用封闭式型材焊接结构，具备足够的结构刚性，能够避免膜架升降过程中出现晃动偏移，保障缠绕膜包覆的张力均匀稳定。回转承载底盘布置在设备前侧低位，采用大直径回转支撑结构承载整托货物，盘面做防滑耐磨处理，能够承载额定重量范围内的整托货物平稳回转，底盘的安装边界预留了足够的叉车作业空间，方便人工驾驶叉车完成待包装货物上料与包装完成后货物的下料转运，底盘的高度设计适配常规标准栈板的作业高度，无需额外搭建坡道即可完成上下料操作。膜架供给机构集成在升降滑座上，具备膜卷安装、张力调节、断膜夹持的功能，设计过程中充分考虑了膜卷更换的操作便捷性，膜卷安装位采用快拆结构，操作人员无需额外工具即可快速完成缠绕膜卷的更换，张力调节机构能够根据不同包装需求调整缠绕膜的拉伸比例，在保障包装紧固度的同时减少缠绕膜的耗材消耗。电气控制柜体独立布置在设备侧方，与主体结构之间预留了足够的检修操作空间，柜体内部集成设备的动力与控制组件，面板上设置操作按钮与状态指示，操作人员可根据实际包装需求设置缠绕圈数、膜架升降速度、回转平台转速等参数，设备可自动完成整托货物的全流程缠绕包装作业，也可切换手动模式完成特殊规格货物的包装操作。整体设备的外形布局紧凑，安装时仅需平整硬化地面即可放置固定，无需额外复杂的地基施工，设备各运动部件均做安全防护处理，回转区域预留安全感应距离，避免作业过程中出现人员磕碰风险，整体结构设计兼顾了作业效率、操作便捷性与运行稳定性，能够适配多数常规生产仓储场景的栈板货物包装需求。
