手动液压托盘搬运叉车结构设计

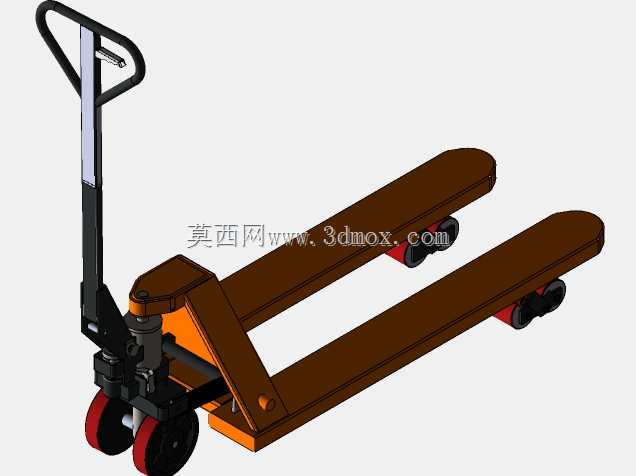

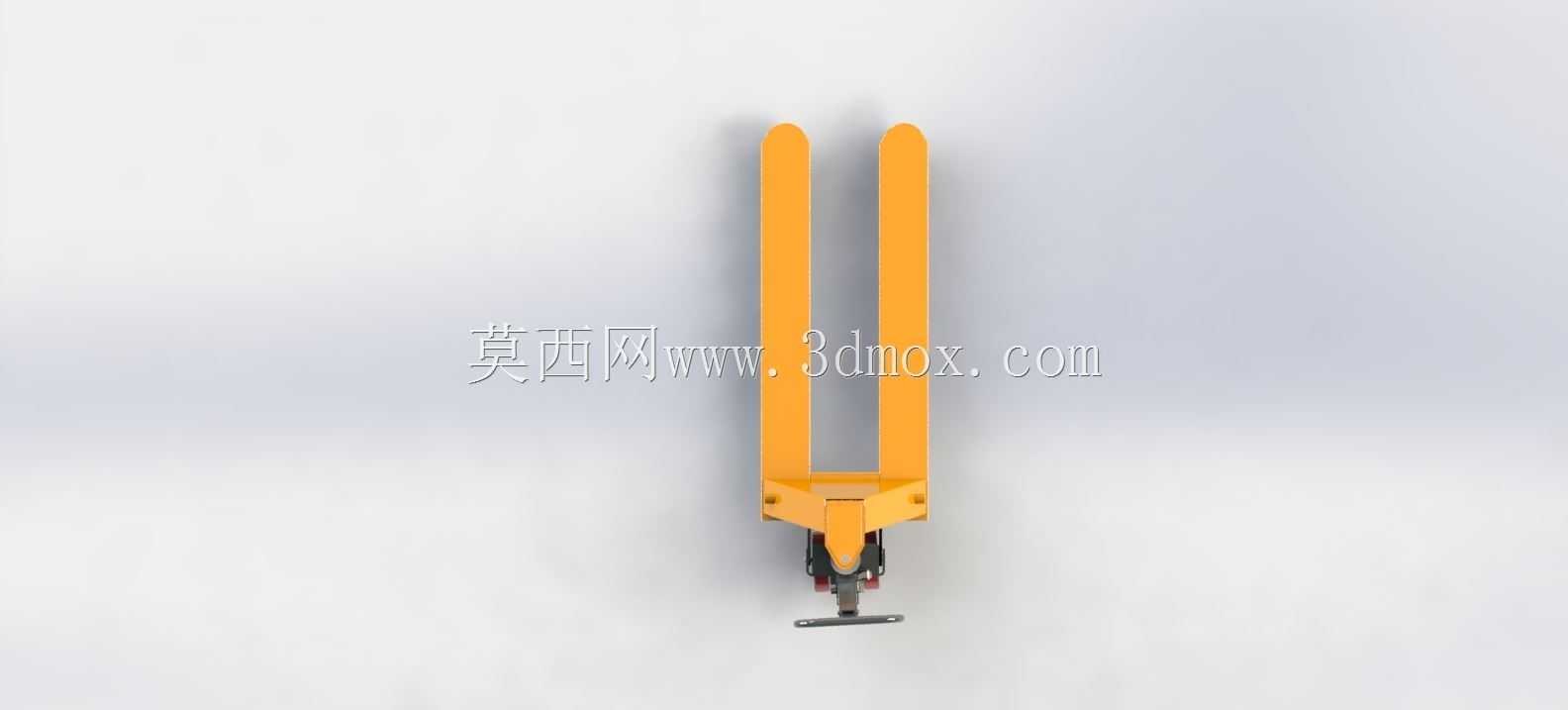

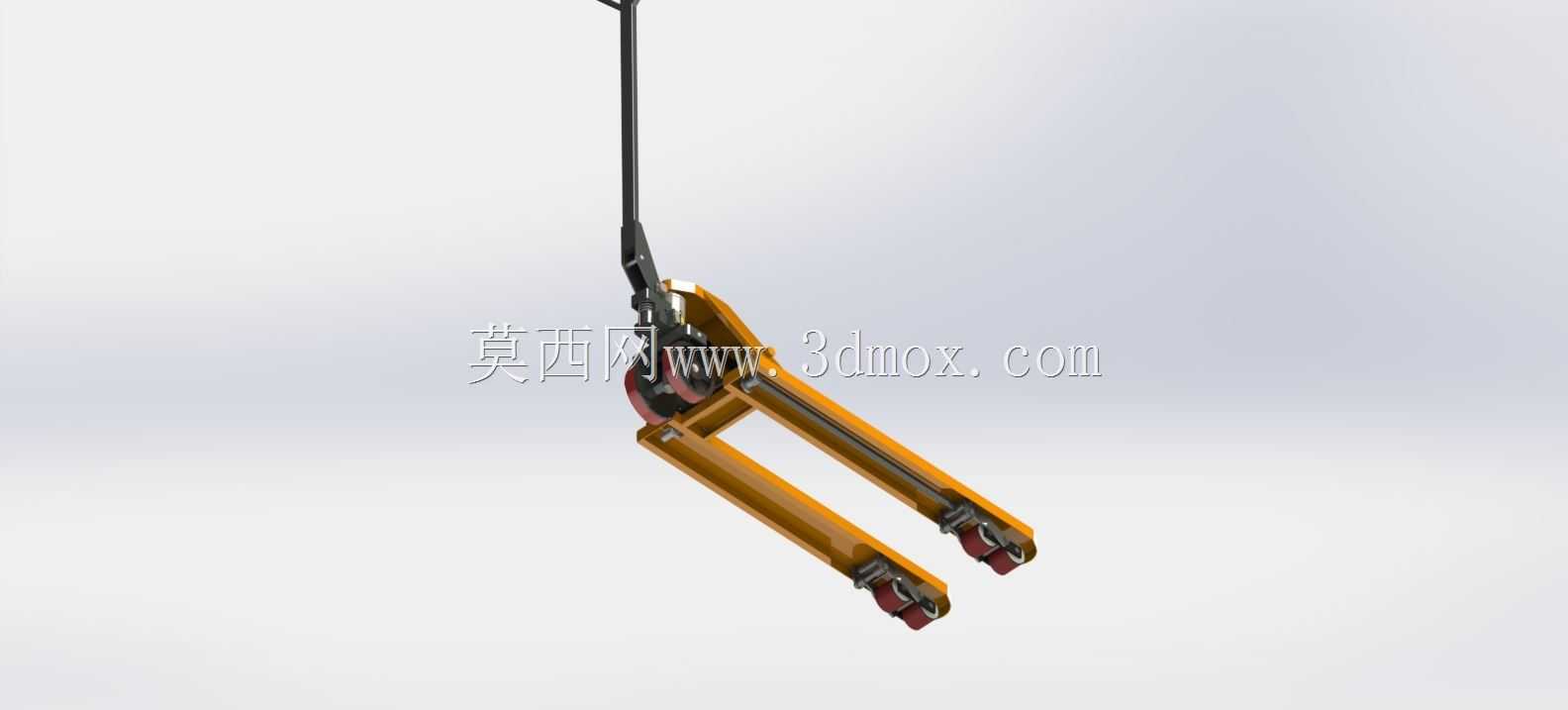

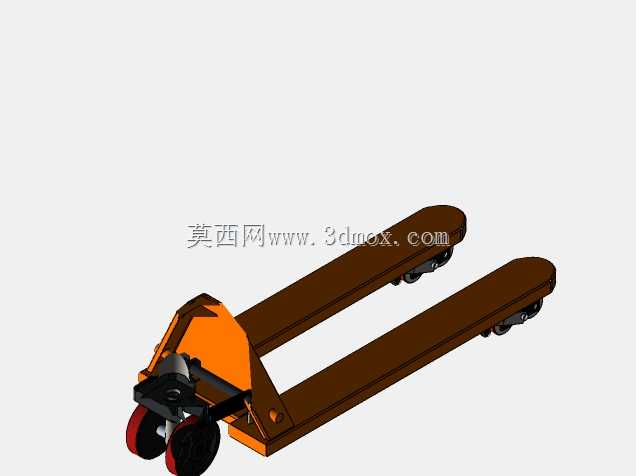

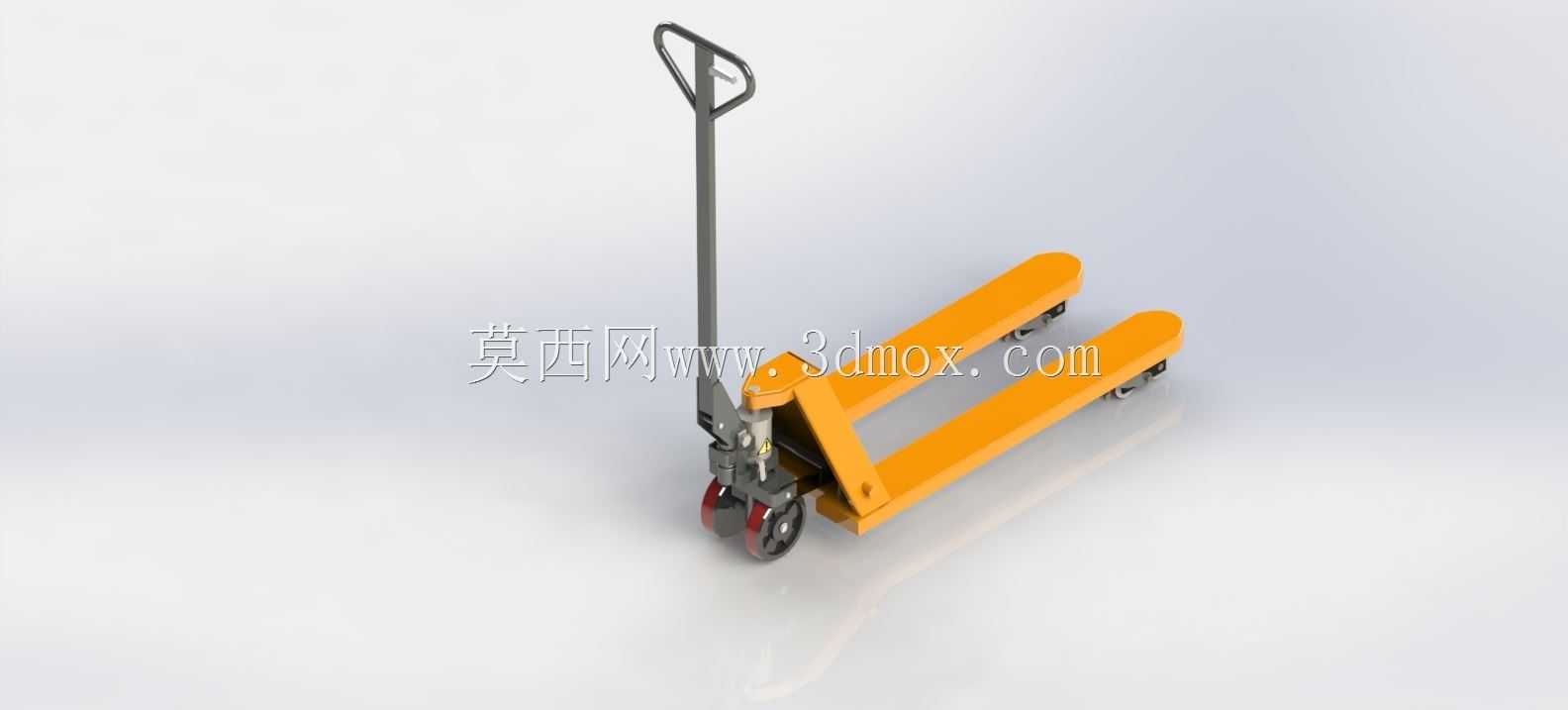

　　在仓储物流、生产车间物料周转、商超后场补货这类场景里，手动托盘搬运车是使用频率最高的短途载运工具，没有复杂的动力系统，完全依靠人力操作就能完成整托货物的水平移位，适配绝大多数标准平托盘的作业需求，是场内物流环节里无法替代的基础作业设备。这款手动搬运车的整体结构围绕重载、低通过性、操作省力三个核心需求展开设计，货叉部分采用长条形一体化承载结构，两根平行货叉的间距完全匹配国标通用托盘的叉孔中心距，作业时可以直接从托盘单侧完全插入，不需要反复对位调整，货叉上表面做了平整处理，不会刮蹭托盘底部的木板或者塑料结构，货叉前端做了圆弧过渡引导，即使地面存在微小高度差，也能顺利滑入托盘叉孔，不会出现卡滞顶起托盘的问题。

　　行走轮部分采用前轮小直径承重轮、后轮大直径转向轮的布局，前轮布置在货叉最前端的底部，采用双轮并排设计，单轮承载能力匹配整车额定载荷，轮体采用耐磨聚氨酯材质，在环氧地坪、水泥地面上滚动阻力小，不会留下轮印，同时具备一定的缓冲能力，经过地面接缝、微小杂物的时候不会出现明显颠簸；后轮集成在操作舵柄的下方，和转向机构直接连接，舵柄转动时后轮同步转向，最小转弯半径控制在极小范围内，在狭窄的货架通道、电梯轿厢内也能灵活转向，不需要预留过多的操作空间。液压提升机构布置在货叉尾部的连接架位置，是整个设备的核心功能部件，采用集成式手动液压泵结构，通过舵柄的上下扳动驱动泵芯做功，将液压油压入提升油缸，带动货叉整体抬升，

　　抬升行程刚好满足托盘离开地面5-10厘米的移位需求，不会因为抬升过高导致整车重心升高影响稳定性，也不会因为抬升高度不足导致托盘底部蹭地；液压系统自带泄压阀，当载荷超过额定承载重量时会自动泄压，避免过载导致结构变形或者密封件损坏，卸压操作通过舵柄上的扳扣控制，操作力度经过匹配设计，操作人员单指就能触发卸压，货叉下降速度平稳可控，不会因为快速下落导致货物倾倒。整车的结构设计充分考虑了不同作业场景的安装边界与通过性要求，货叉最低落地高度控制在极低水平，即使是底部间隙较小的一次性出口托盘、薄型塑料托盘也能顺利插入；整车总宽度控制在标准托盘的宽度范围内，在2米宽的货架通道内可以完成90度转向取放货作业，不需要额外拓宽通道宽度；

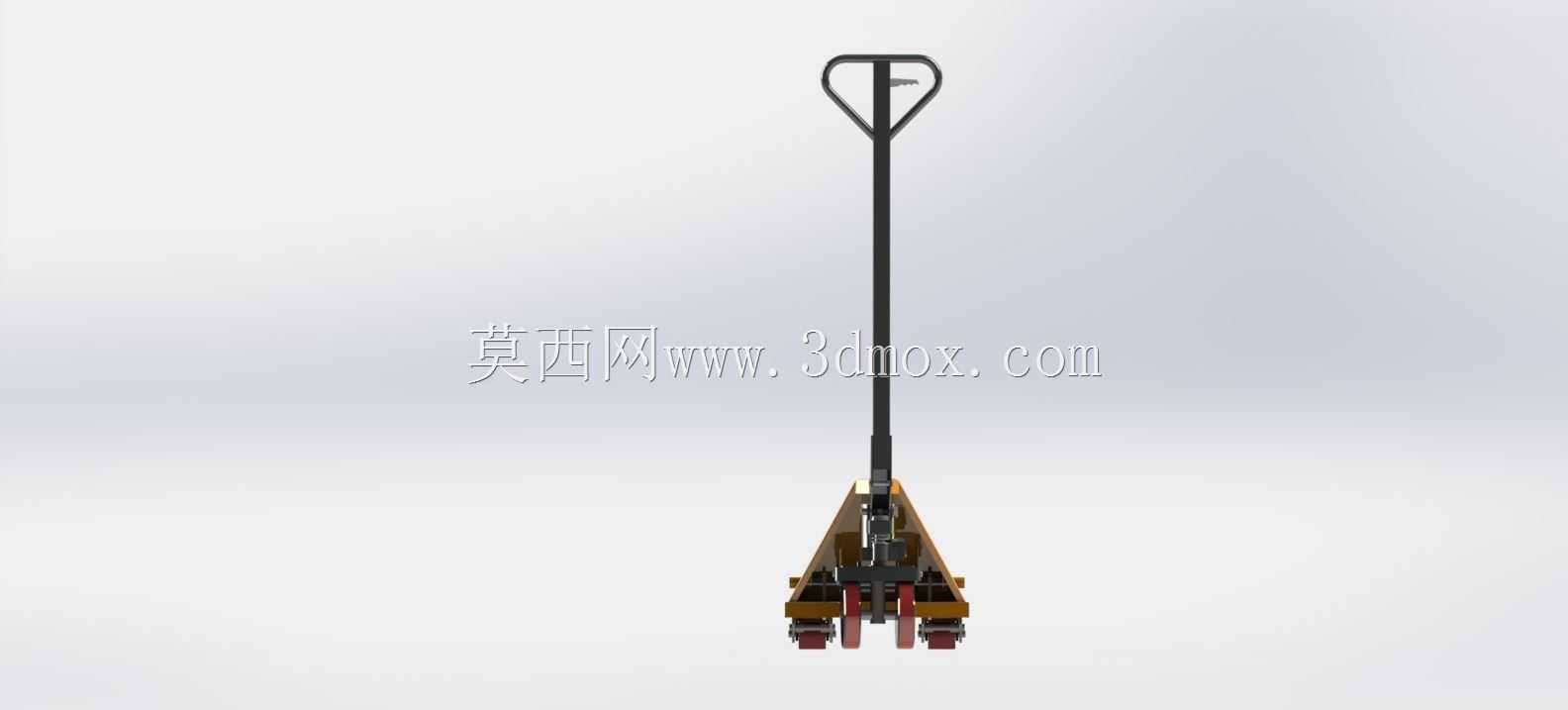

　　舵柄的站立操作高度匹配成年人的自然手部握持位置，长时间扳动操作也不会出现手臂过度疲劳的问题，舵柄在竖直状态下会自动锁定转向，避免停放时出现溜动移位。在结构强度设计上，货叉主体采用高强度型钢焊接成型，关键受力位置做了加厚加强处理，连接部位的销轴采用调质处理的合金钢材质，配合自润滑轴套，长期使用也不会出现明显的磨损松旷；整车的重心经过反复校核，满载状态下的重心落在前后轮的支撑三角形范围内，即使在带有微小坡度的地面上作业，也不会出现前倾侧翻的风险。这款模型完整还原了手动搬运车的所有运动配合关系，包括转向机构的转动行程、液压提升的动作逻辑、轮子的滚动自由度，在做仓储布局仿真、物流作业流程模拟的时候，可以直接导入场景使用，不需要额外做结构简化；对于设备选型人员来说，可以通过模型直观核对货叉尺寸、转弯半径、操作空间需求，判断是否适配自身作业场景的通道宽度、托盘规格，避免选型失误导致的设备无法使用问题；对于结构设计从业者来说，模型里的受力结构布局、密封件安装位置、操作机构的人机工程设计，都可以作为同类产品设计的参考，尤其是液压单元和承载架的连接方式，兼顾了结构强度和维护便利性，日常更换密封件、补充液压油的时候不需要完全拆解整车结构，大幅降低了后期维护的难度。
