手动液压托盘堆垛搬运设备结构设计

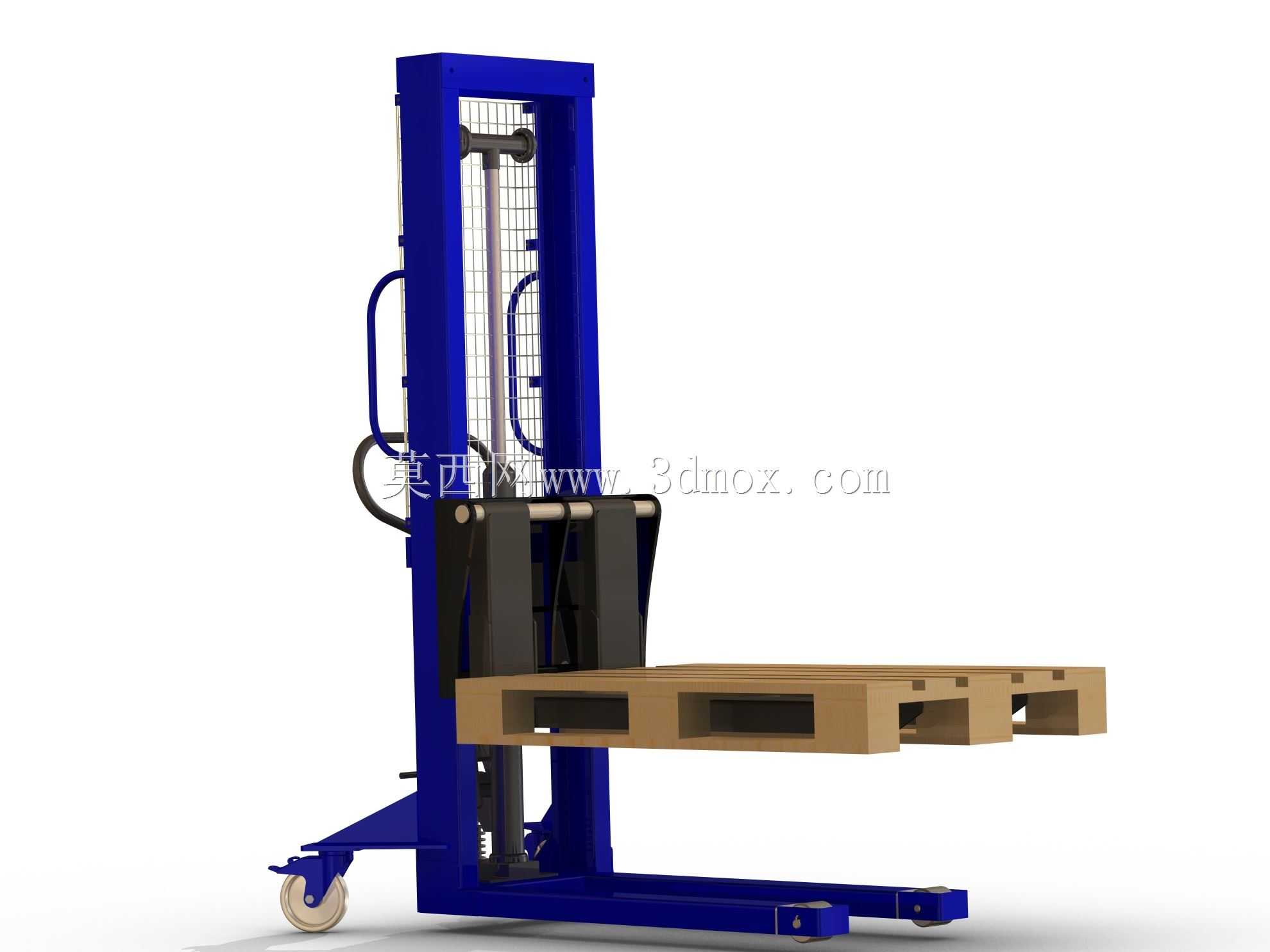

这款手动托盘堆垛设备主要面向中小型仓储空间、生产车间线边物料周转、临街商铺库房、小型物流站点等场景使用，专门解决无动力供电环境下的轻载托盘货物垂直堆高与短距离转运需求，尤其适合作业通道狭窄、作业频次中等、单次堆高载荷在一吨以内的作业场景，无需外接电源即可完成全部作业动作，对作业场地的配套设施要求极低，能够灵活穿梭于货架巷道、生产工位之间，完成托盘货物的上架、卸垛、工位间转运等常规作业。

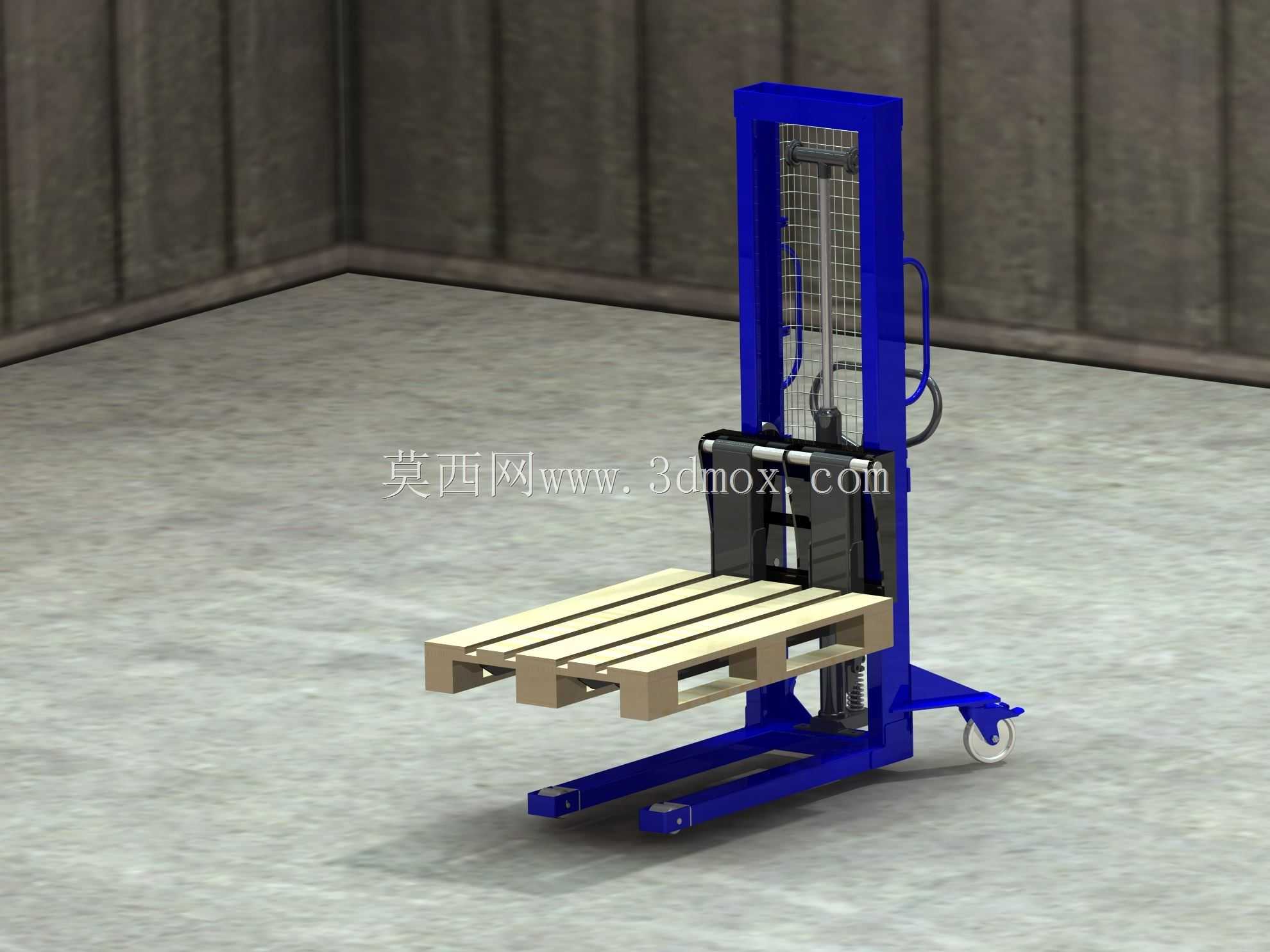

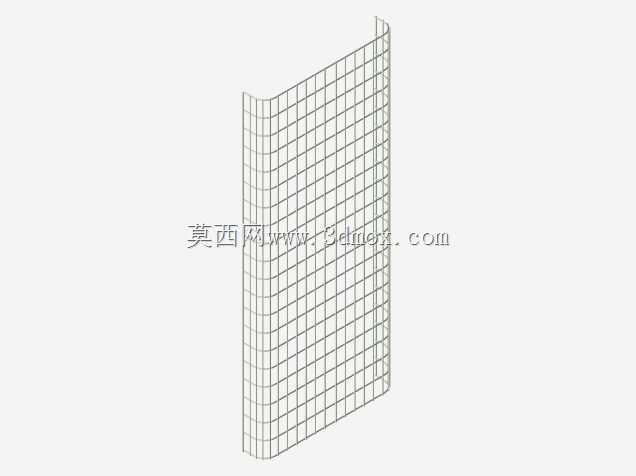

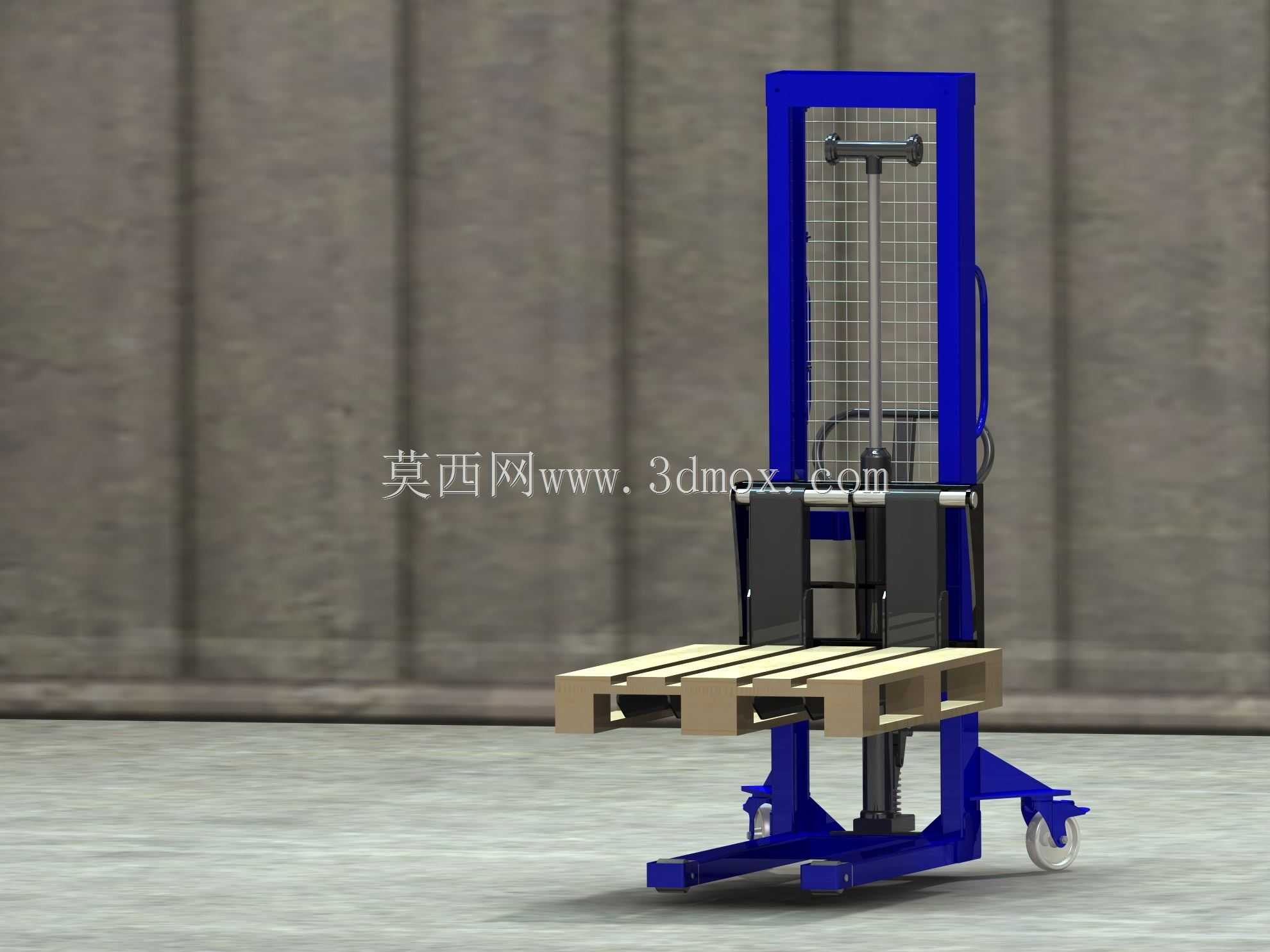

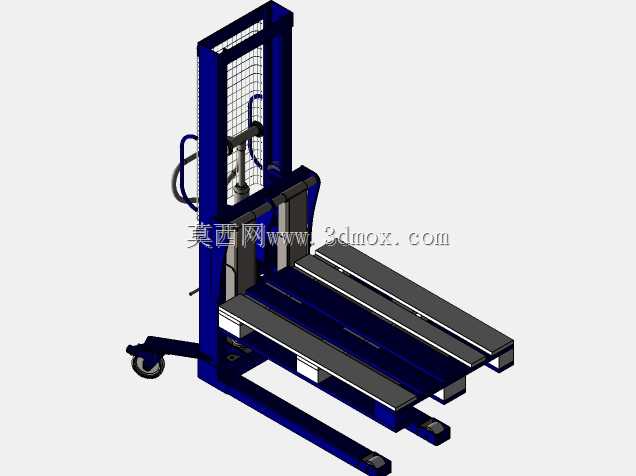

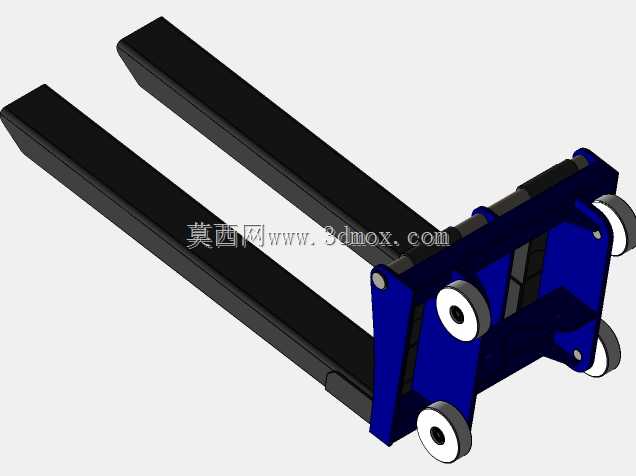

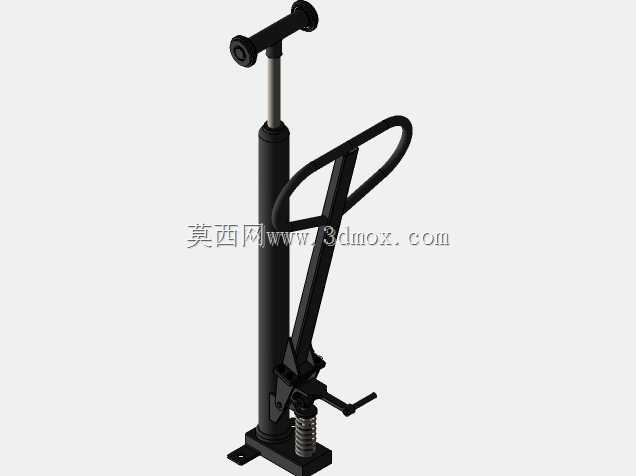

设备核心功能依托手动液压驱动结构实现，操作人员通过反复压动操作手柄即可驱动液压油缸带动货叉架沿立式门架平稳上升，泄压阀开启后货叉可依靠载荷自重实现匀速下降，全程无需额外动力输入；设备侧面设置有防护网结构，能够避免作业过程中货物、链条等部件剐蹭操作人员，提升作业安全性；底部采用前伸式支腿结构，作业时支腿可直接伸入标准托盘底部空间，无需额外调整托盘位置即可完成叉取动作，适配市面上绝大多数通用规格的川字底、九脚底木质及塑料托盘。

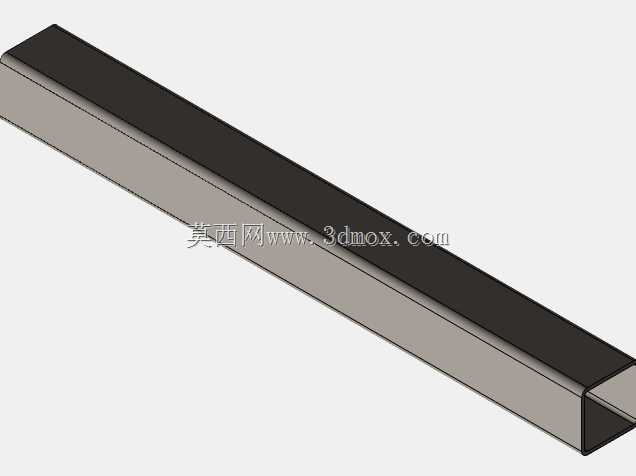

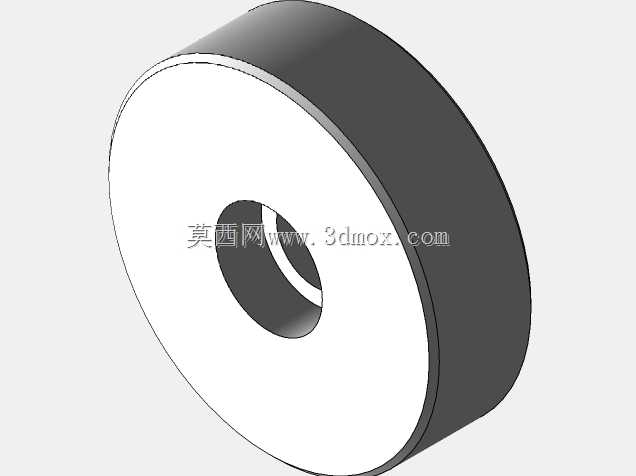

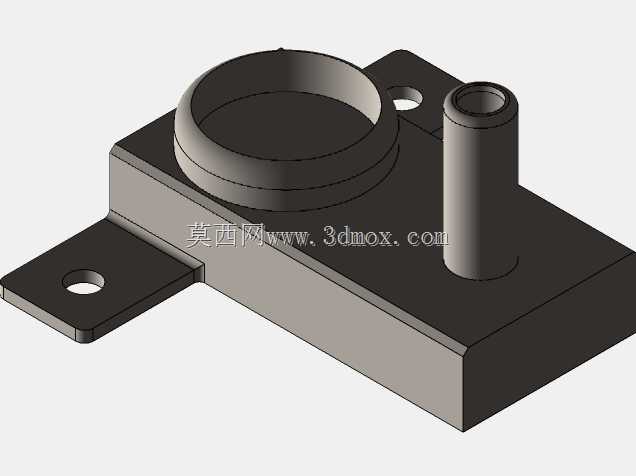

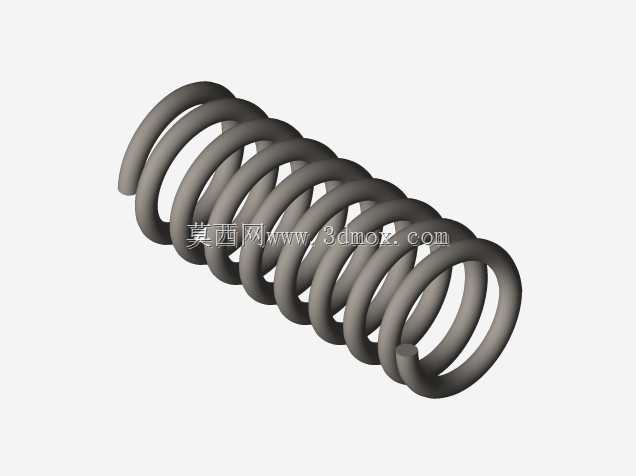

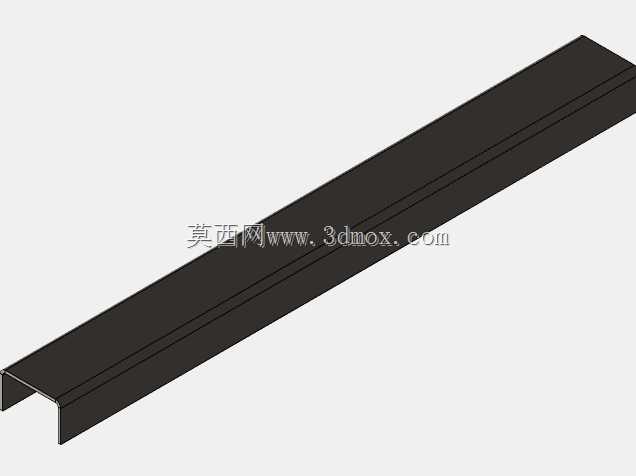

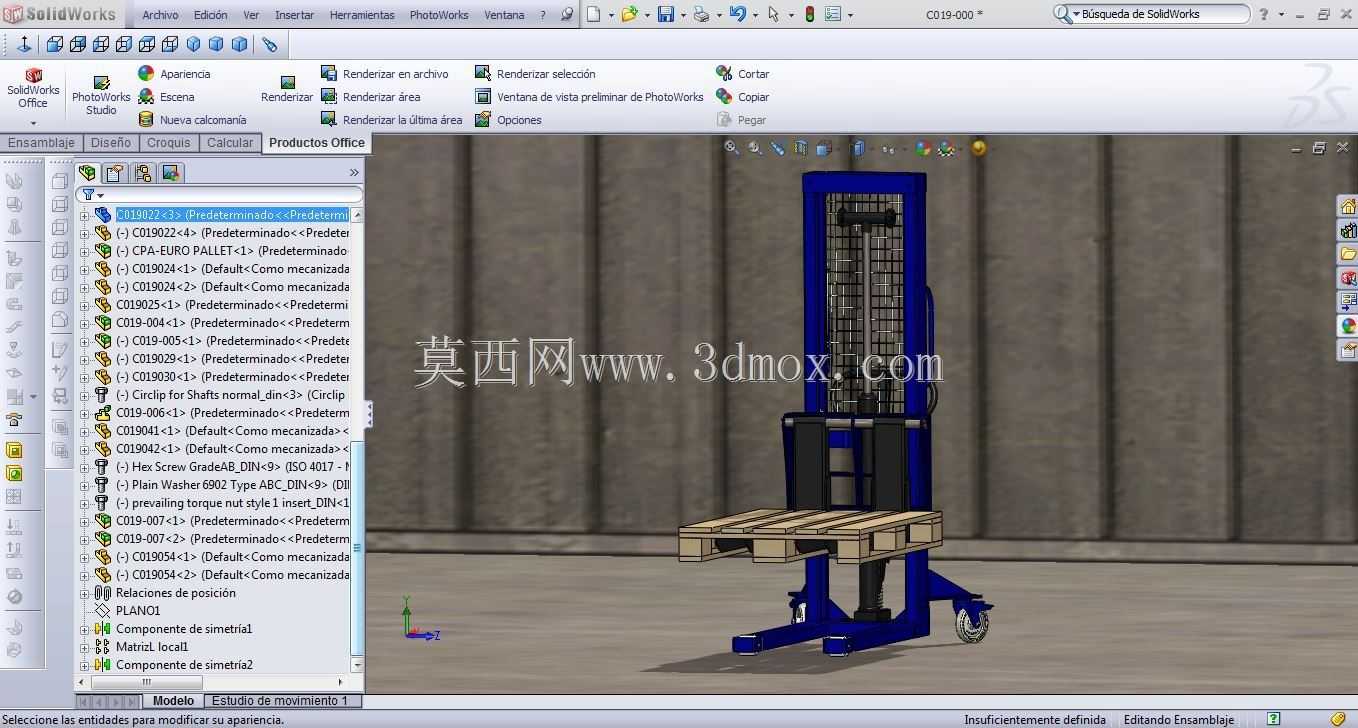

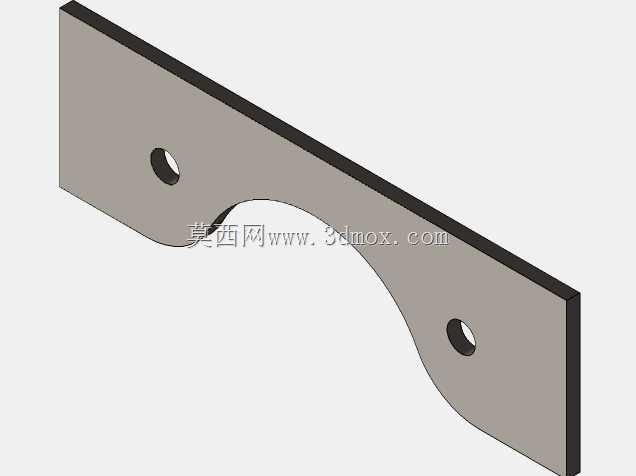

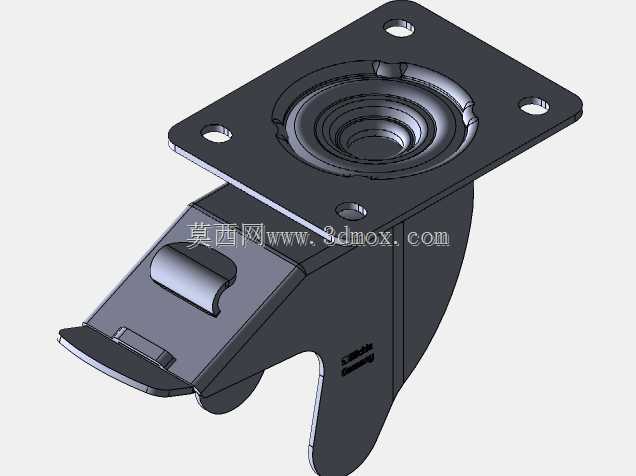

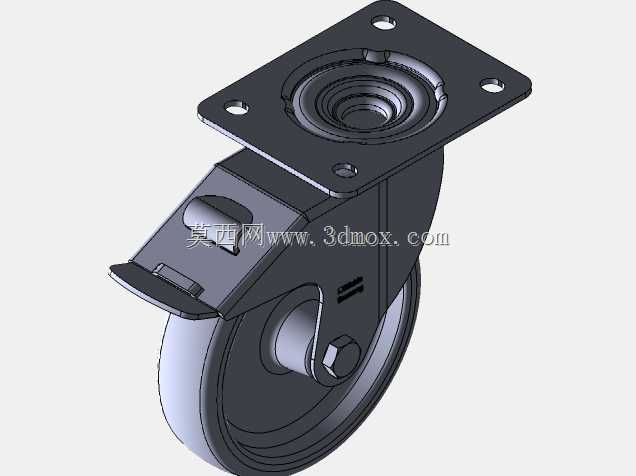

在设计思路上，这款设备优先兼顾结构可靠性与操作轻便性，门架采用高强度型钢焊接成型，在保证升降行程满足常规两层货架堆高需求的前提下，尽可能压缩门架自身厚度，缩小设备最小转弯半径，适配狭窄通道的作业需求；液压单元采用集成式阀组设计，减少外接管路的渗漏风险，泄压操作设置在手柄端部，操作人员无需弯腰即可完成升降速度的控制；转向轮采用带刹车的万向脚轮，承载轮采用耐磨尼龙材质，既保证推行过程的轻便性，也能在坡道路面作业时实现可靠驻停。

从安装与使用边界来看，设备整体为整装交付结构，到场后无需复杂组装即可投入使用，整机宽度控制在窄通道作业允许的尺寸范围内，最小直角堆垛通道宽度仅需两米左右即可完成转向作业；货叉的最低落地高度适配标准托盘的进叉口高度，最大起升高度覆盖常规轻型仓储货架的两层货位高度，作业时需保证地面平整坚实，避免在坑洼、松软地面长时间重载作业，日常维护仅需定期检查液压油位、链条张紧度与脚轮磨损情况即可，维护成本极低，非常适合中小型仓储场景的低成本物料搬运需求。
