DH9500型调车机车三维结构设计

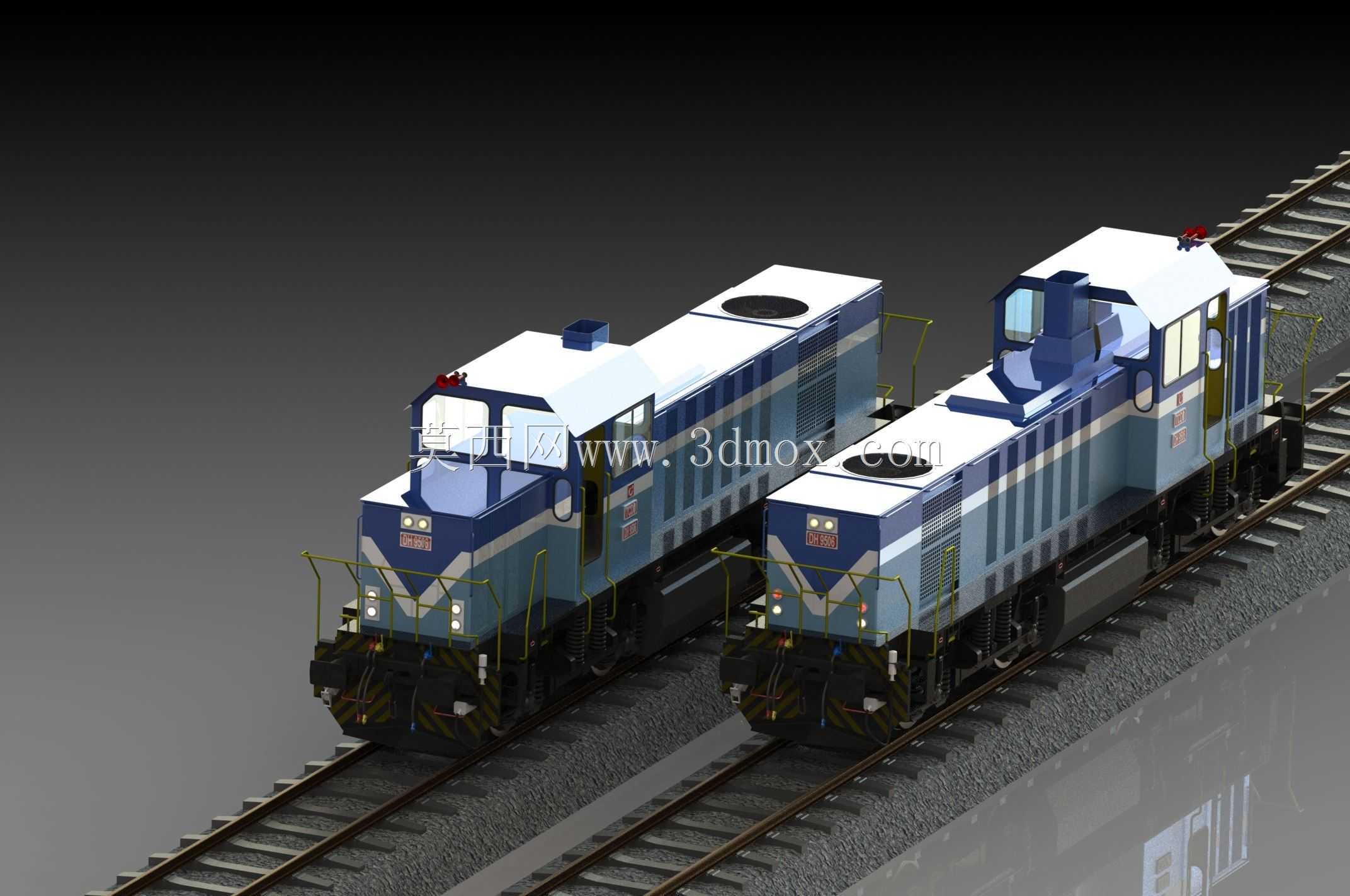

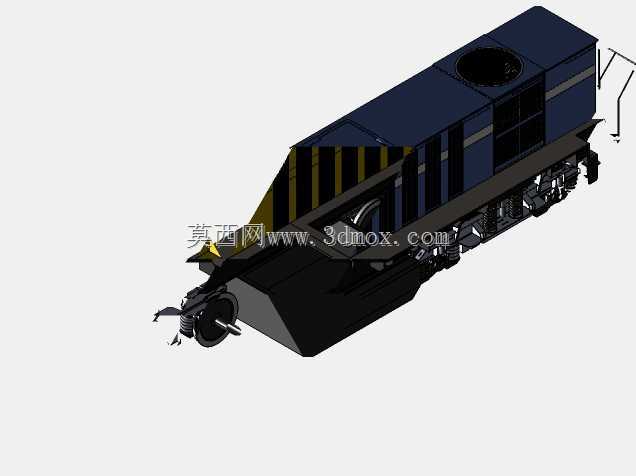

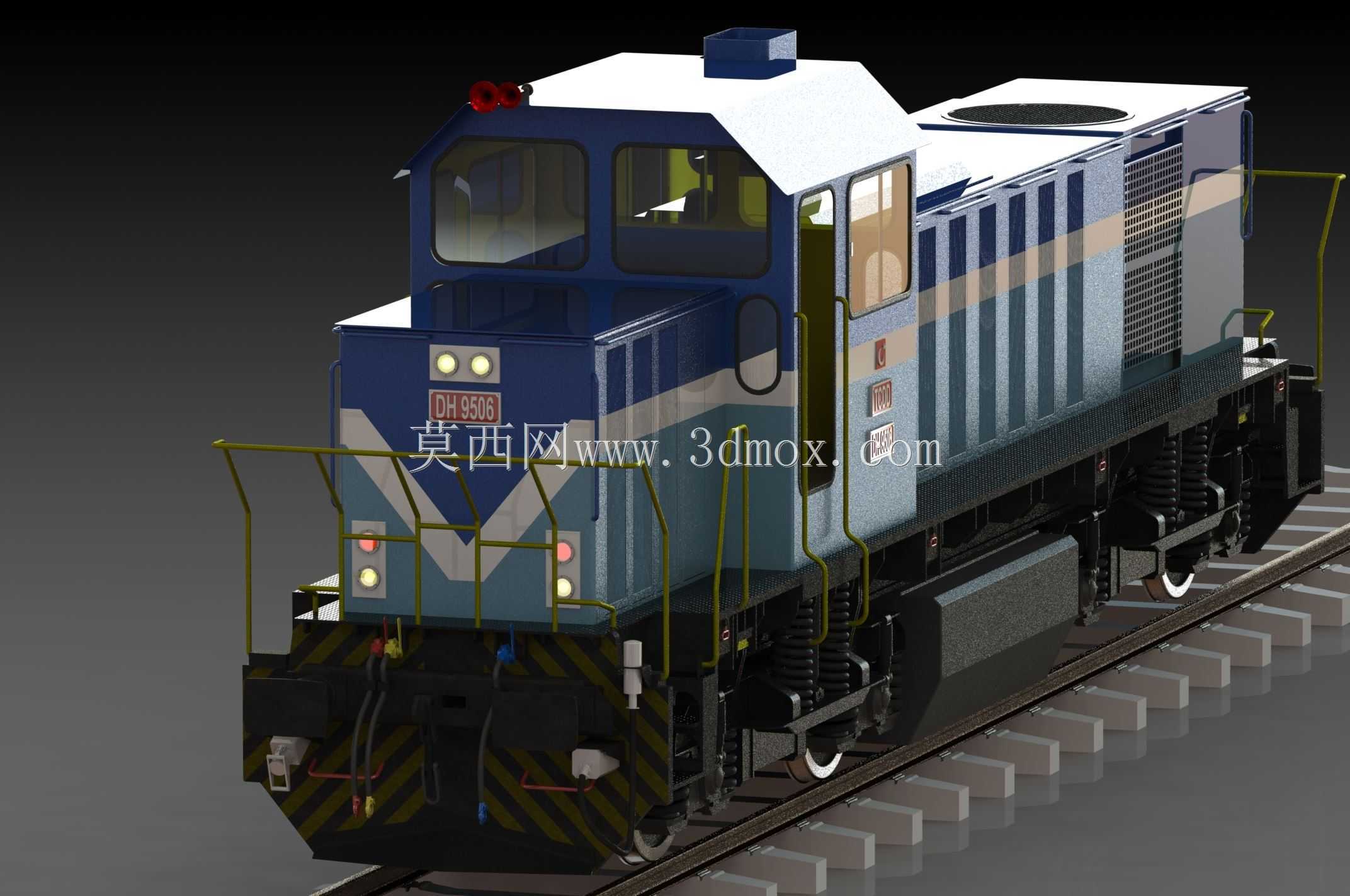

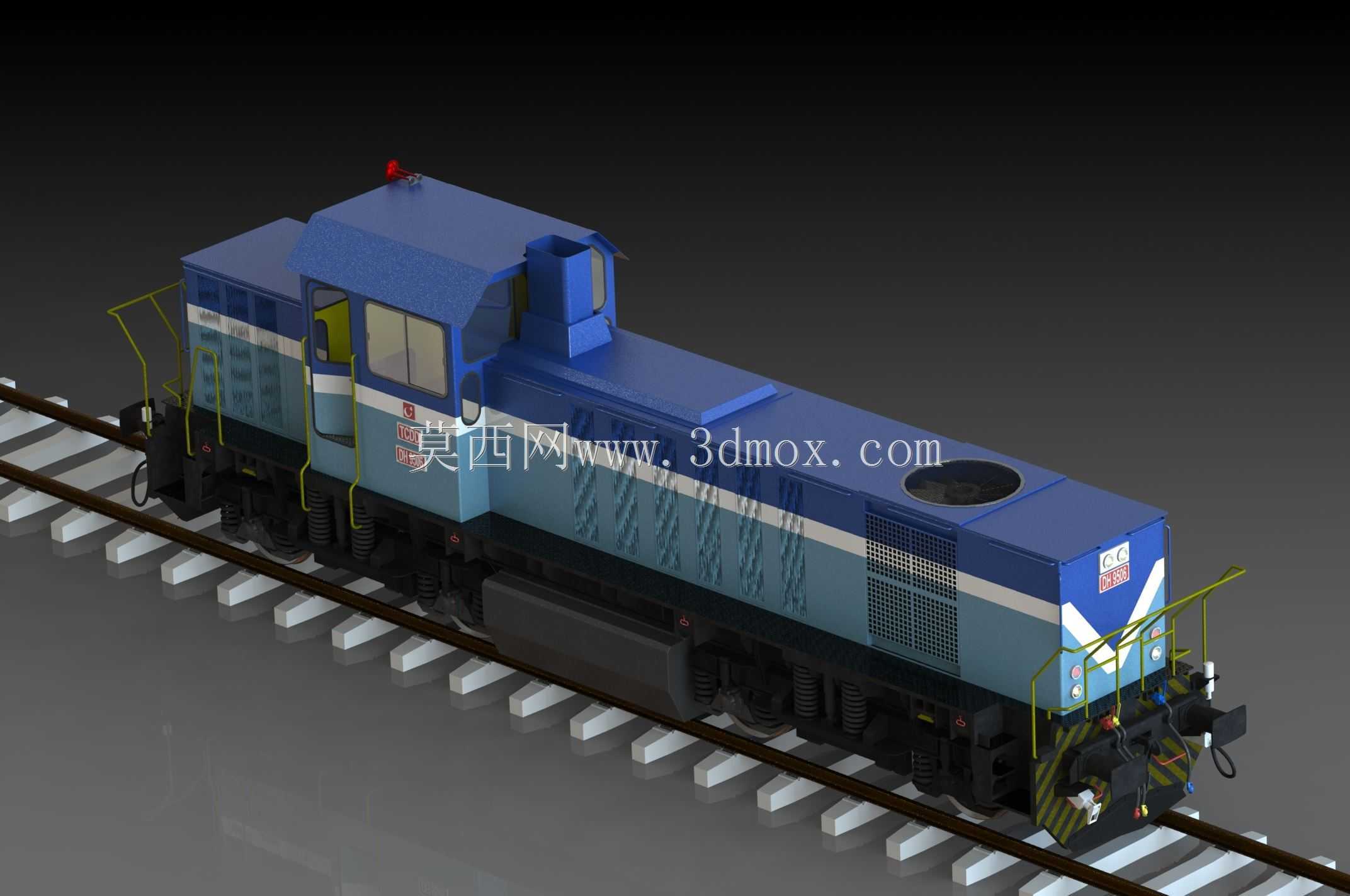

该款调车机车主要应用于工矿厂区、港口货运站、铁路编组站等场景，承担货列编组转线、厂内物料牵引转运、短距离调车作业等核心任务，适配非干线的低速重载牵引需求，可在有限站场空间内完成灵活的车辆调度作业，无需长距离高速行驶，侧重低速大扭矩输出与狭小空间的操控便利性。从功能特性来看，该机车采用外走廊式车体结构，驾驶室设置于车体一端，操作人员可通过两侧外走廊快速到达车体各检查点位，日常巡检与维护作业无需穿行设备舱室，适配站场频繁启停的作业节奏；走行部配置两台两轴转向架，一系悬挂采用螺旋弹簧搭配液压减震器，可缓冲轨道接缝与道岔带来的冲击，保障低速行驶时的车体稳定性，转向架与车体之间采用心盘承载结构，可顺利通过小半径曲线，适配站场密集道岔的线路条件。设计过程中优先考虑调车作业的可视性需求，驾驶室前向设置大面积挡风玻璃，侧窗延伸至车体边缘，操作人员可清晰观察前端车钩连挂状态与两侧线路情况，前端排障器采用倾斜式设计，可及时清理轨道面小型障碍物，保障调车作业安全；车体侧面设置通长格栅式通风口，为动力舱内的柴油机组与散热系统提供充足进风，顶部设置排气装置与检修舱口，无需拆解大面积车体覆盖件即可完成核心动力部件的维保作业。外形尺寸方面，该机车整体长度适配短半径曲线的通过要求，车体宽度符合标准铁路机车限界规定，车钩中心高度匹配通用货运车辆的连挂尺寸，转向架轴距经过优化，既保障走行稳定性，又满足小半径弯道的转向需求，整车安装边界严格遵循铁路机车车辆限界要求，可在标准轨距线路上无障碍通行，无需对沿线站台、信号设备进行改造即可投入使用。车体外部设置多处扶手与防滑踏步，操作人员可安全登上车体顶部或走行部区域，前端设置黄黑警示标识的排障器与扶手，提升站场作业的辨识度，车灯组采用远近光搭配警示灯设计，适配厂区、站场不同光照条件下的作业需求，车钩缓冲装置采用标准铁路机车配置，可兼容现有各类货运车厢的连挂接口，无需额外转接部件即可完成编组作业。
