金属带料开卷放料支撑设备结构设计

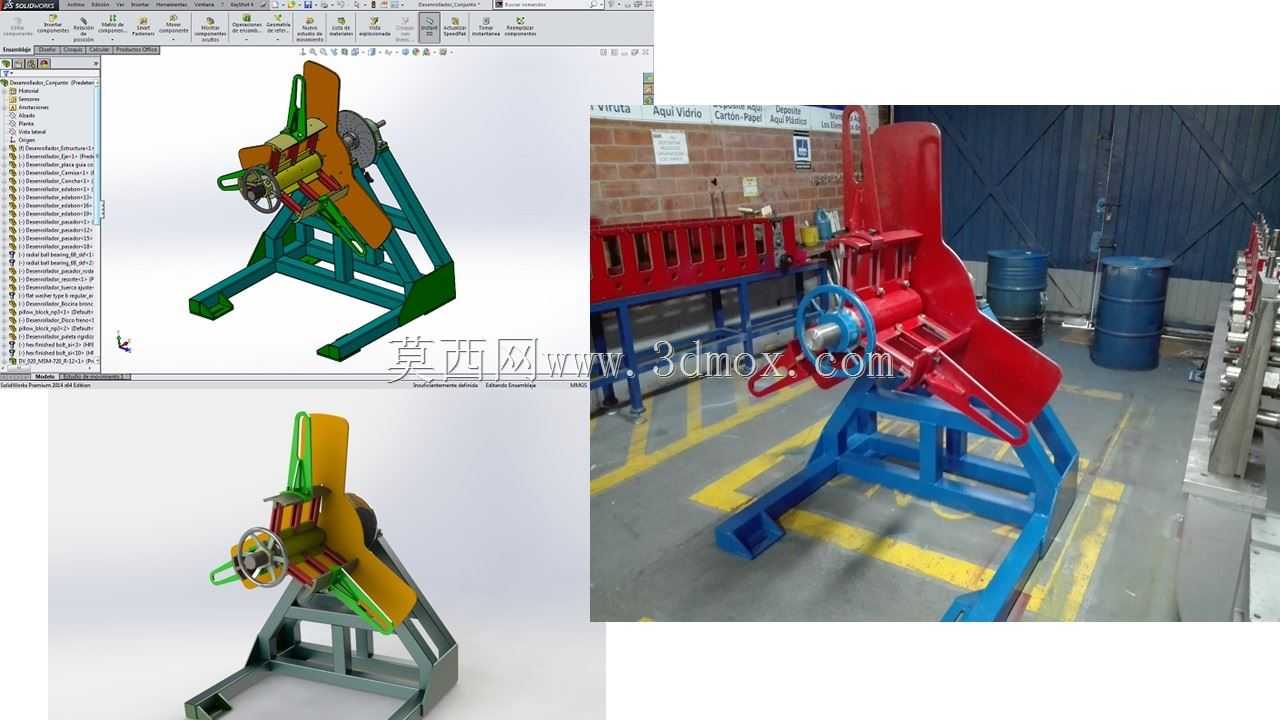

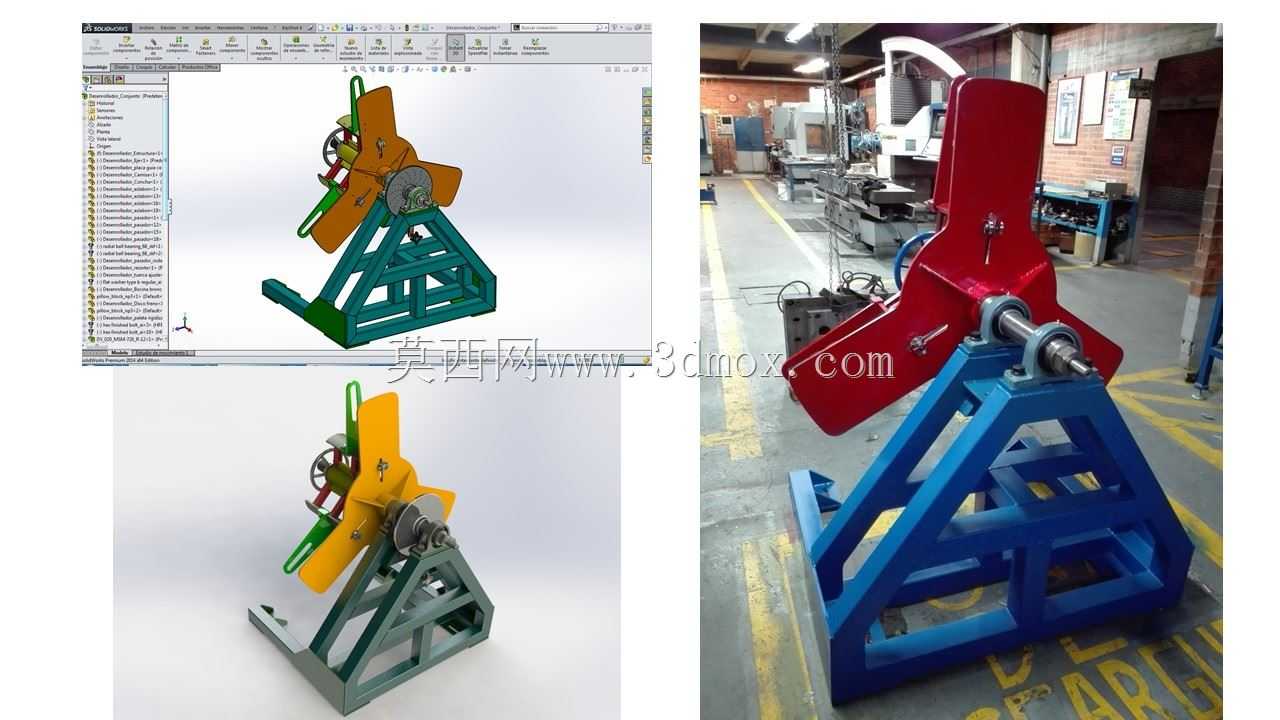

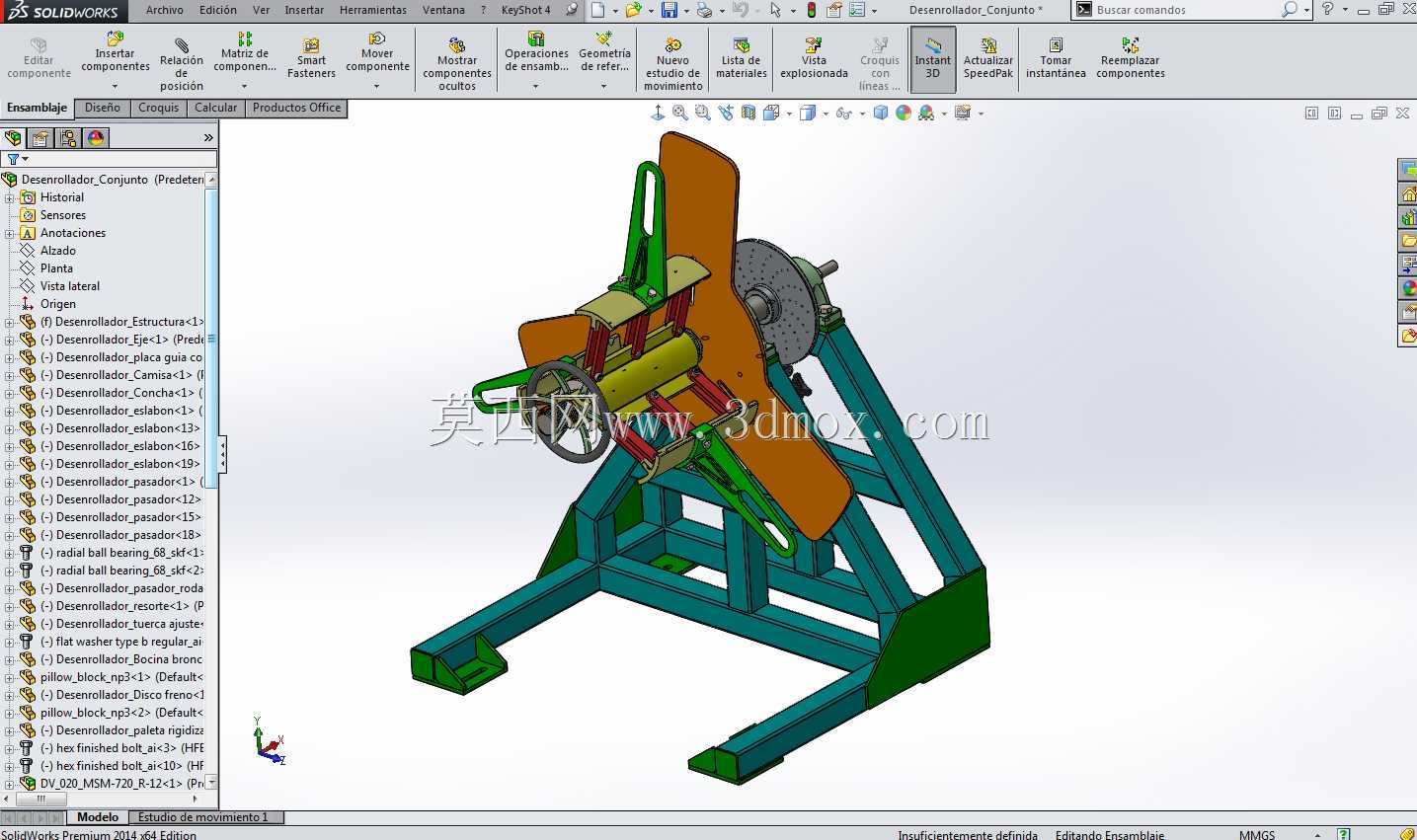

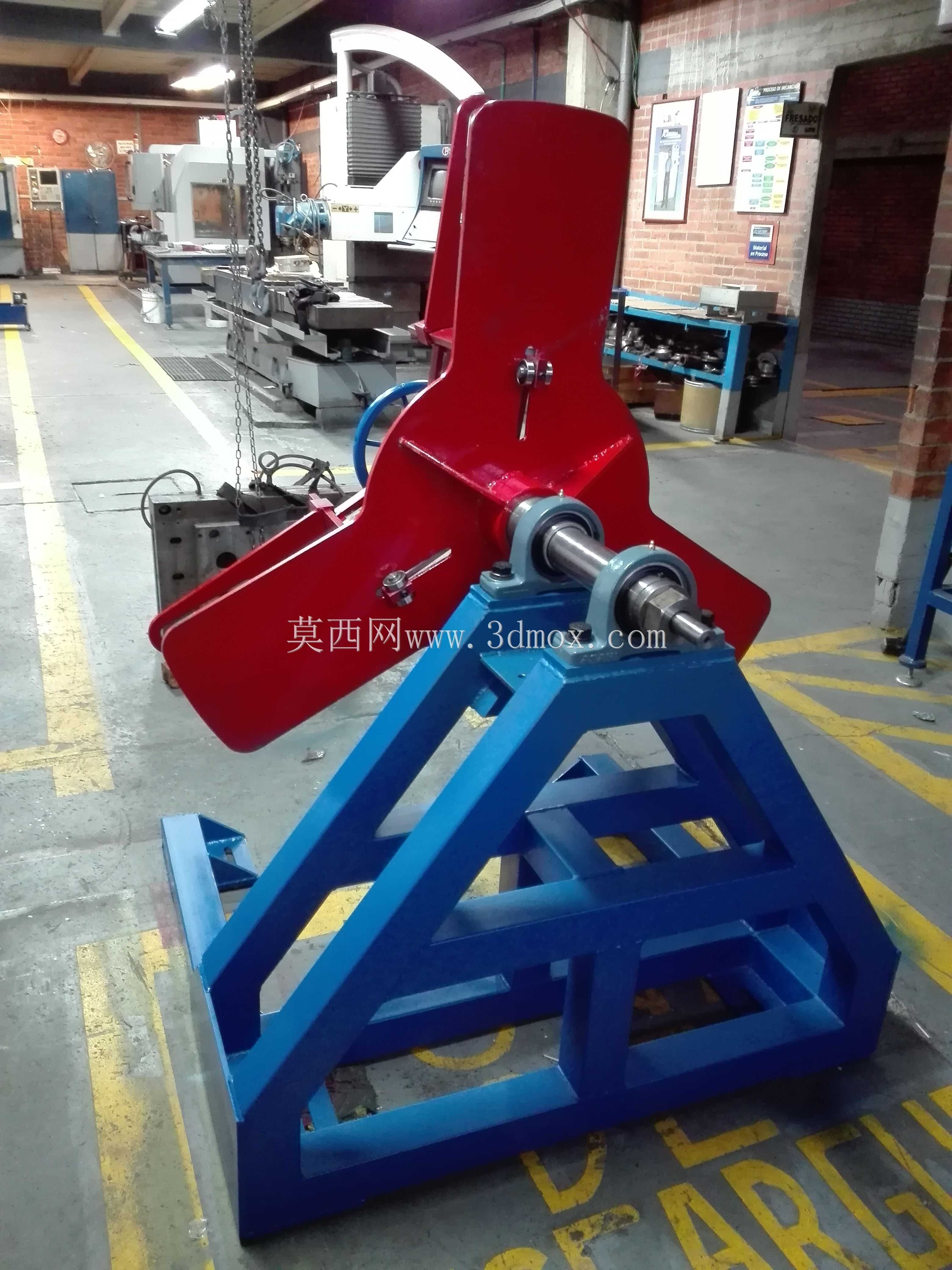

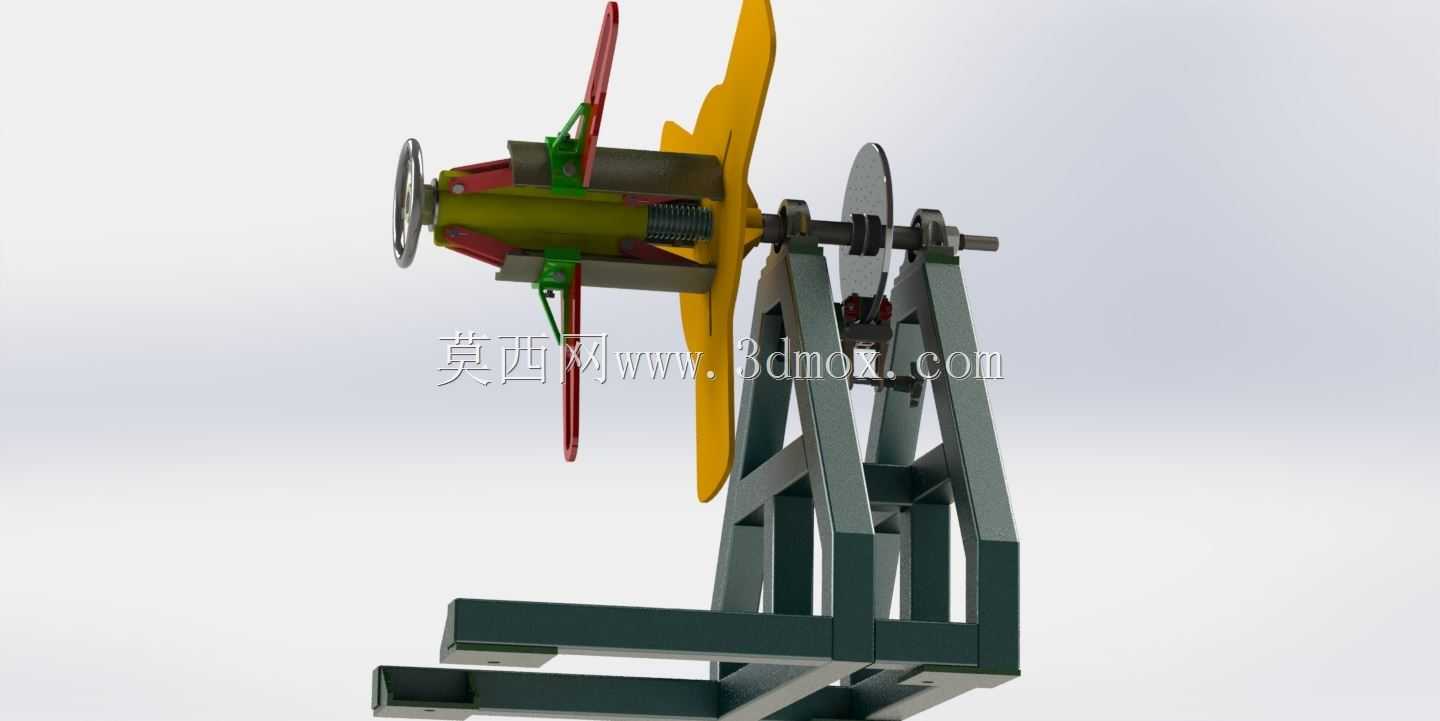

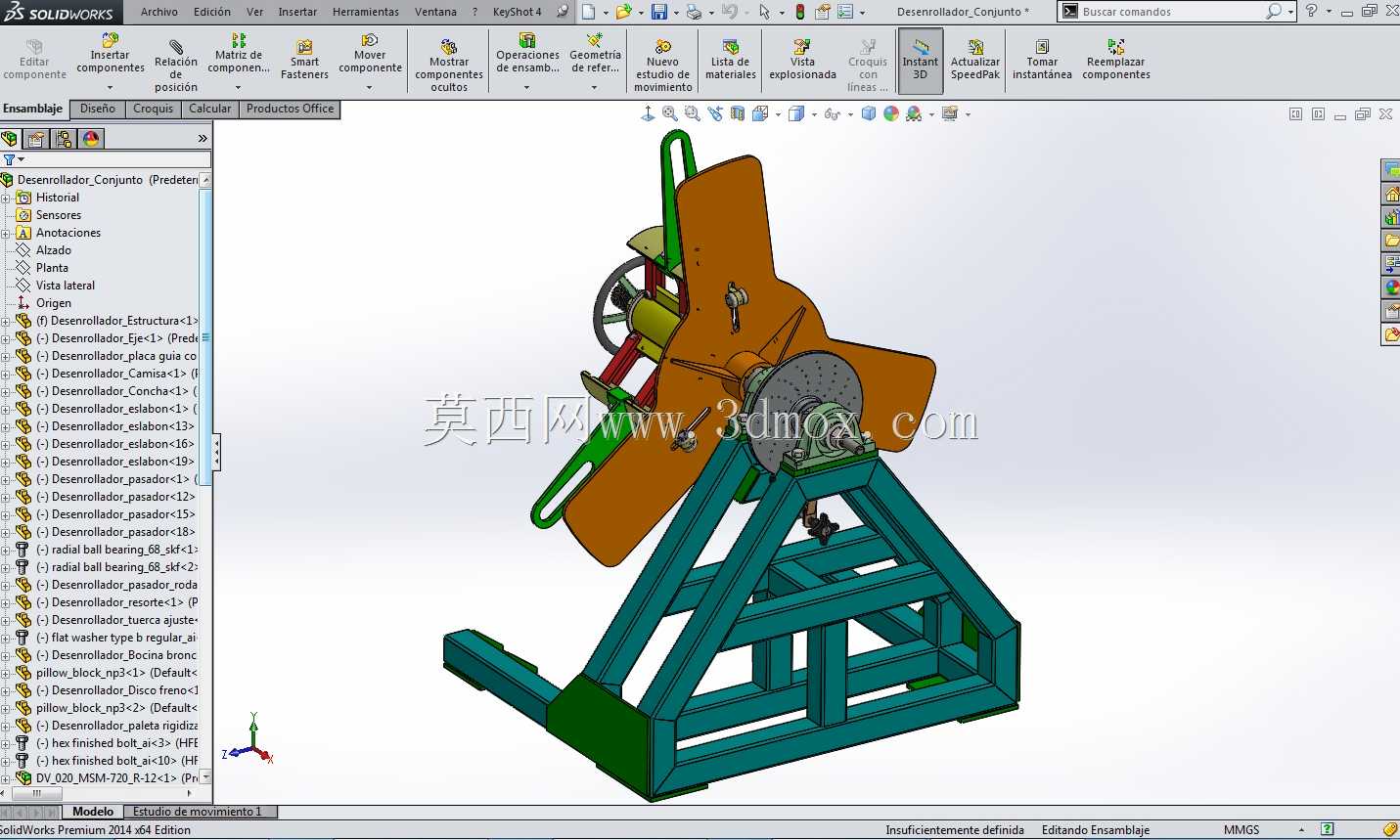

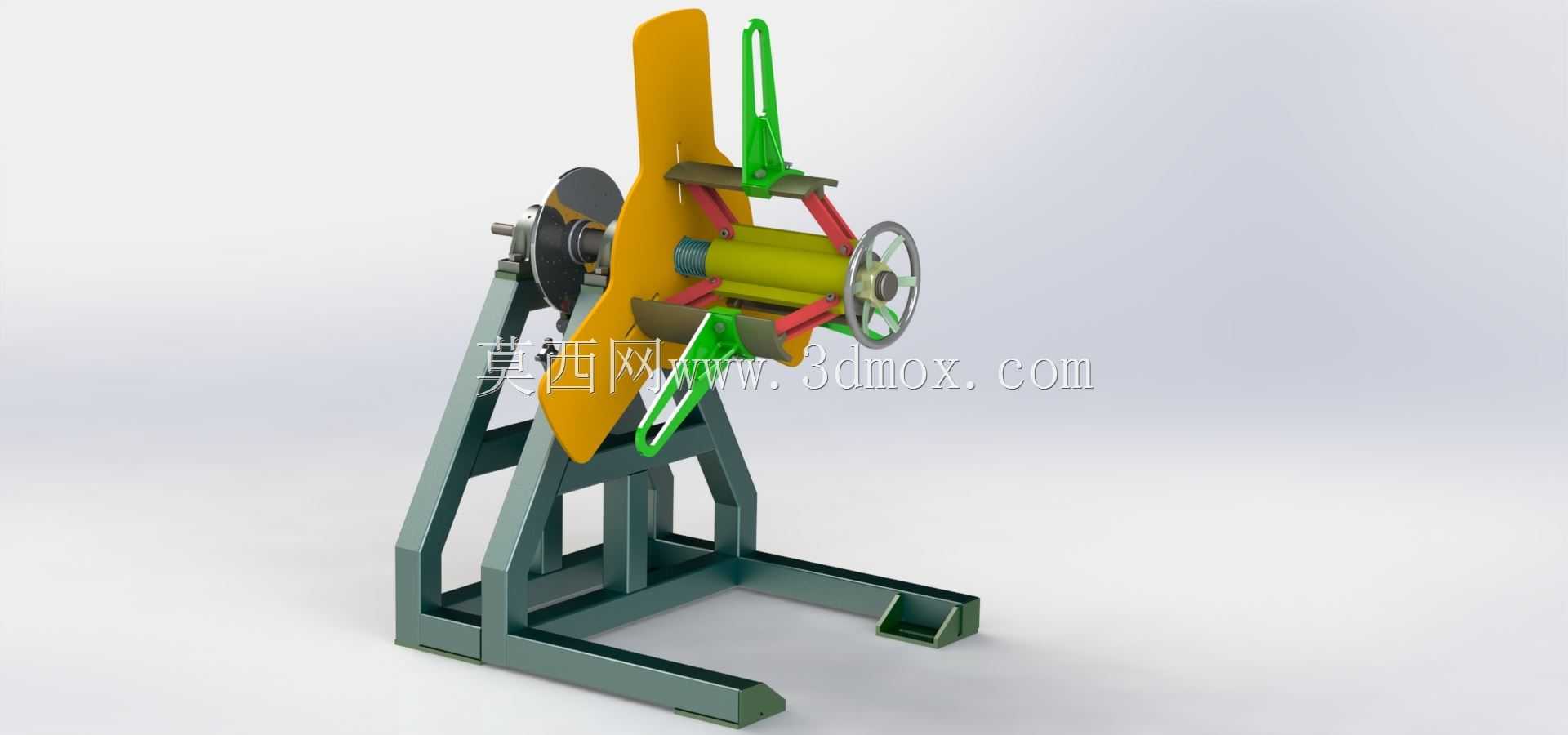

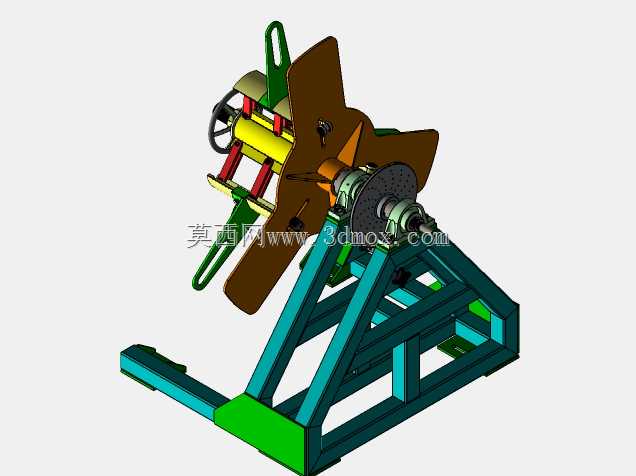

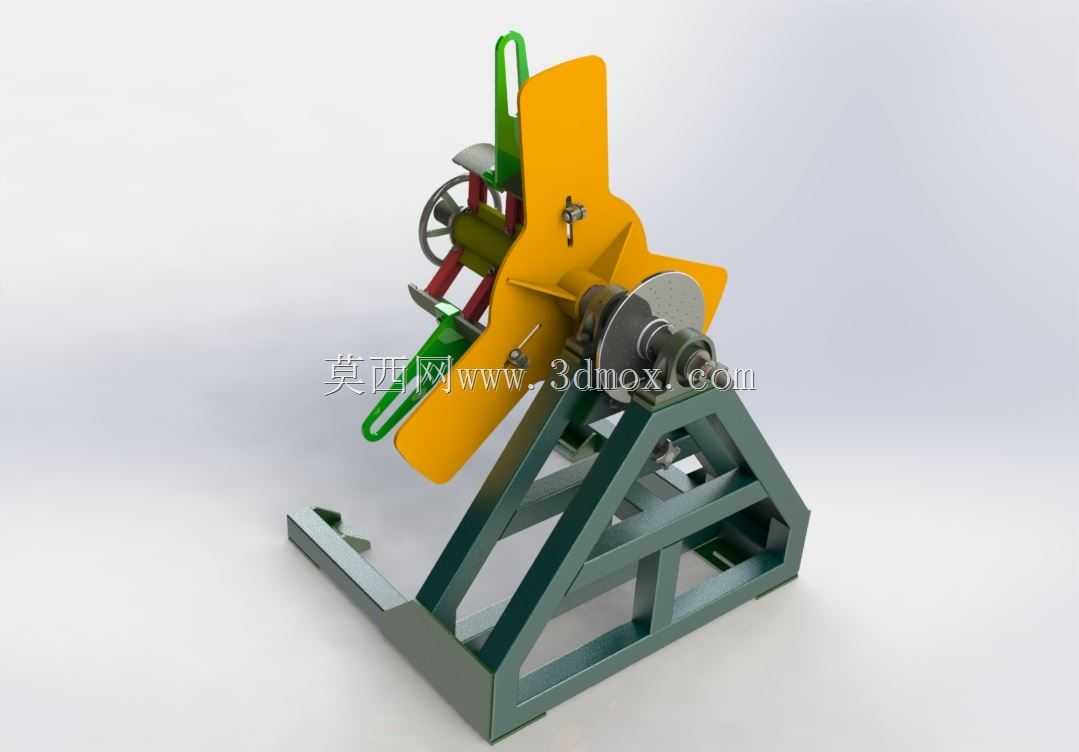

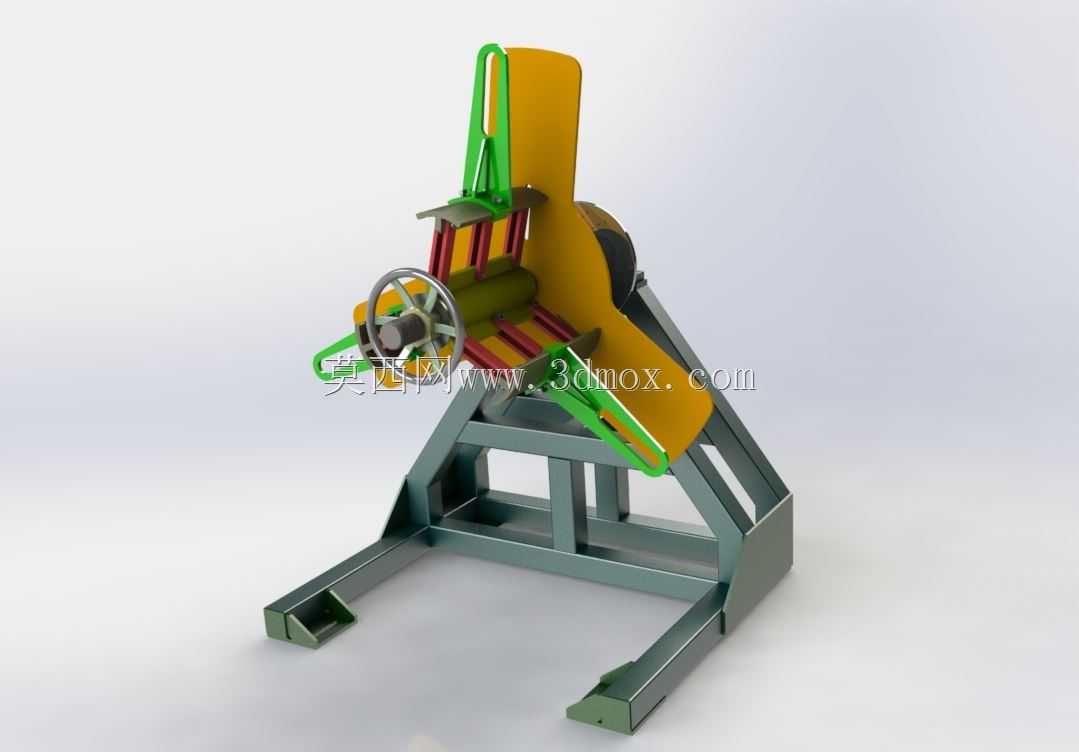

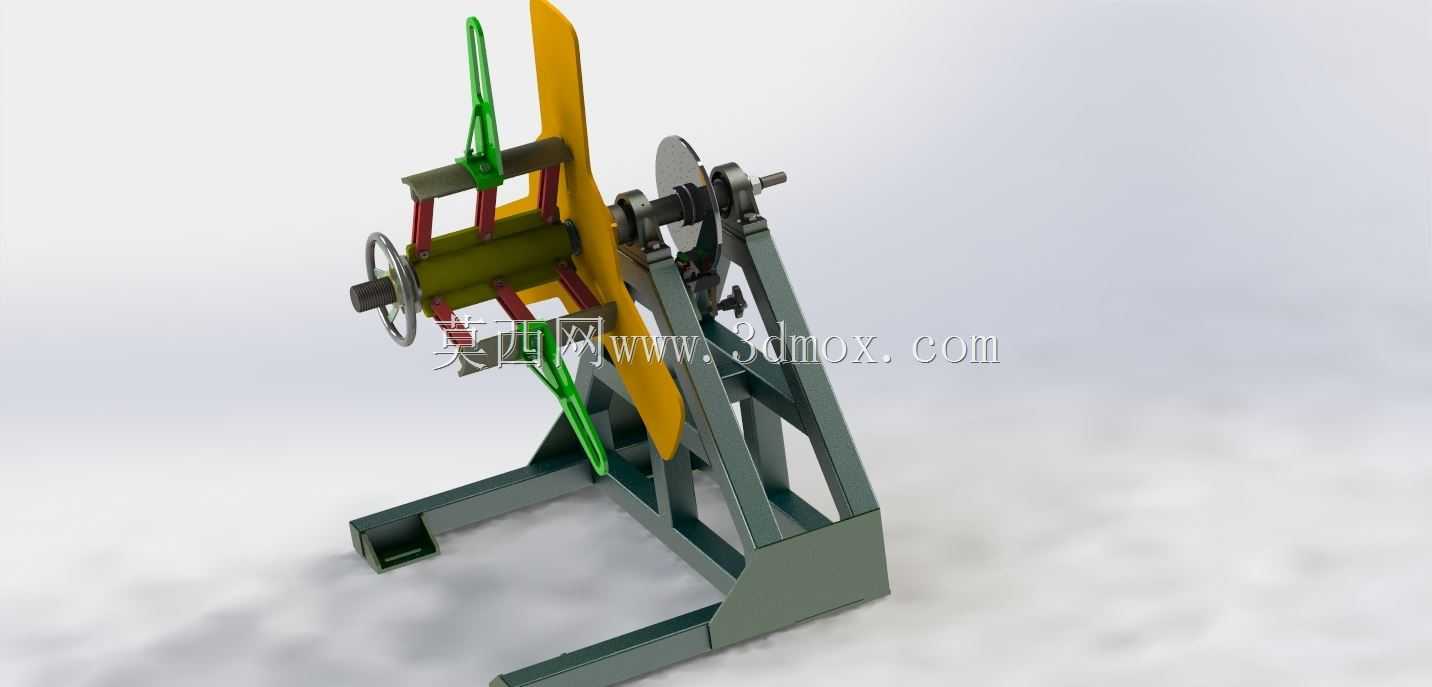

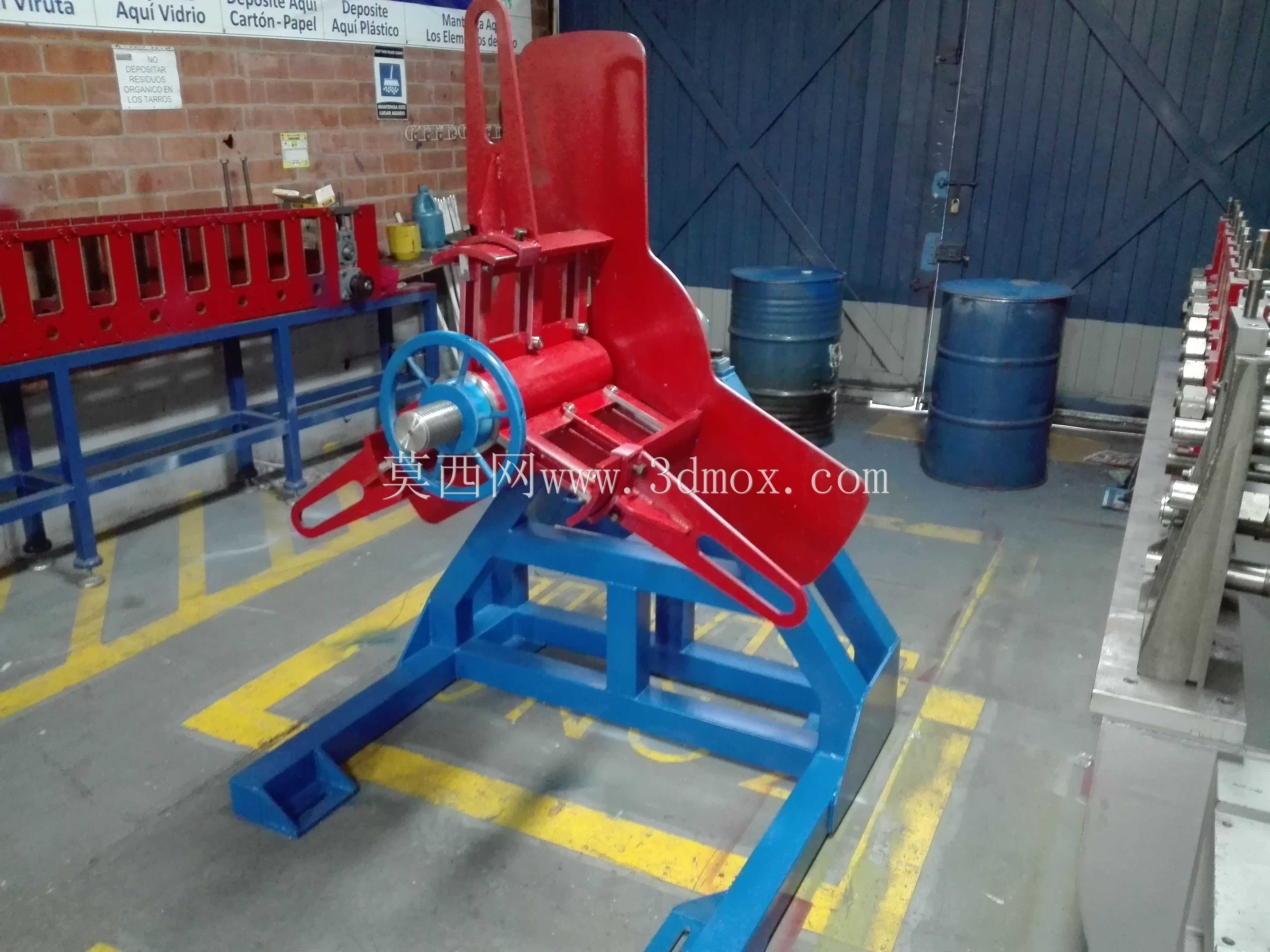

该开卷设备主要应用于金属卷材加工生产线的起始工位，适配冷轧钢带、镀锌带钢、有色金属带材等卷状原料的上料放卷作业，常见于五金冲压、型材辊压、焊管生产、钣金剪切等加工场景，是整条连续加工产线的前端核心配套装置，承担卷材承载、张力控制、匀速送料的关键作用，能够避免带料送进过程中出现散卷、跑偏、张力波动过大等问题，保障后续纵剪、轧机、冲压等工序的进料稳定性。设备整体采用落地式倾斜支撑结构，底部为分体式延展支撑脚架，通过框架式方管焊接结构保证整体承重刚性，支撑脚向外延伸的设计可增大设备接地面积，无需额外打膨胀螺栓固定即可适配常规车间水泥地面安装，整体安装边界宽度控制在1.2米范围内，长度方向预留1.5米操作空间即可满足上料、调试的作业需求，整体高度适配常规卷材的吊装上料高度，无需额外搭建上料平台。设备核心功能围绕卷材装夹与放卷控制设计，中部的芯轴机构可适配不同内径的金属卷材，通过周边的张紧结构实现卷材内圈的固定，避免放卷过程中卷材与芯轴出现相对滑动；侧方配置的手轮调节机构可手动调整芯轴的张紧程度与轴向位置，方便操作人员完成卷材的对中校准，保证带料送出时与后续加工工位的进料口保持水平同轴。上方与侧方的弧形护板结构可对旋转的卷材外圈形成防护，避免高速放卷时带料端头甩出造成安全隐患，同时护板的弧度贴合常规卷材的最大外圈直径，可适配最大外径800mm、宽度300mm以内的卷料装夹。设计过程中重点考量了设备的操作便捷性与结构耐用性，整体采用倾斜式承托布局，让卷材的重心落在支撑框架的中心区域，降低放卷旋转时的整机晃动量；各旋转铰接位置均预留了润滑加注点位，方便日常维护保养，张紧机构采用多爪同步联动设计，单人即可完成卷材的装夹固定操作，无需额外辅助工具，可有效缩短换卷停机时间。放卷过程中设备可通过自身的阻尼结构控制放卷速度，匹配后续生产线的进料速度，避免带料拉扯变形或者过度松垂，保障带料送进的平整度，为后续加工工序提供稳定的原料供给。
