多列棒状物料全自动背封包装机组

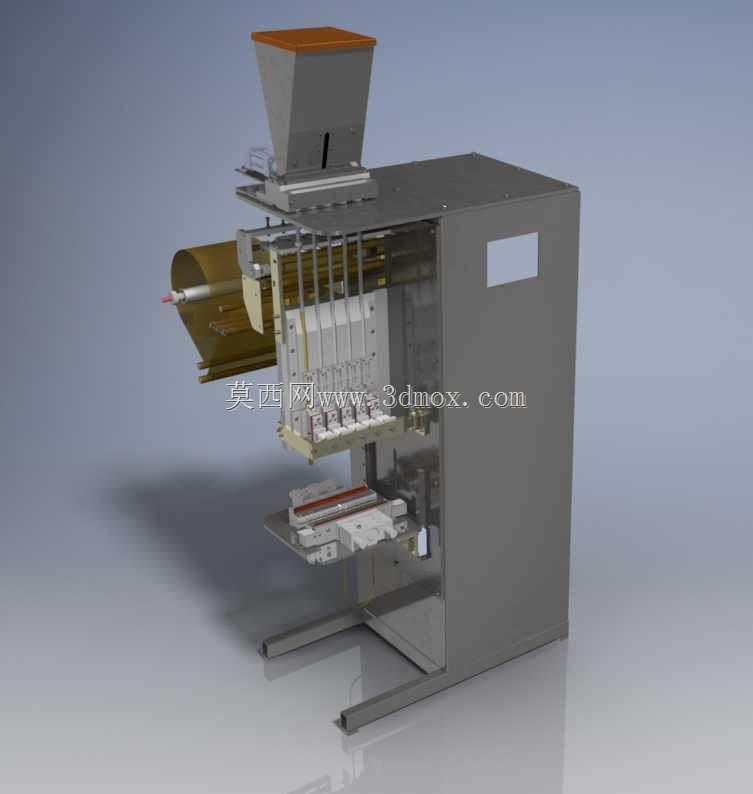

　　这套三维结构展示的是一台面向小规格条状包装袋生产的多列棒式包装设备，主要用于砂糖、咖啡粉、干燥剂、颗粒调味料、医药颗粒等物料的连续分装。设备将储料、计量、制袋、纵封、横封、牵引、切断和成品输出集中在同一机架内，适合包装车间中需要高节拍、小袋型、多通道并行生产的场景。

　　从整机布置看，上部设置带盖料斗，料斗容积按连续供料需求设计，进料口位于设备顶部，便于人工补料或与上游提升、输送系统衔接。料斗下方连接多列计量与落料通道，各通道沿设备宽度方向并列布置，能够同时形成多条包装袋。相比单列包装机，这种结构在相同封合周期内可输出多列产品，生产效率更高，同时对各通道的同步性、料道对中和封合辊平行度提出了更严格要求。

　　设备中部为包装膜成型与封合区域。卷膜通常从机身侧部或后部引入，经过导向辊、翻领成型器或多列分膜结构后，被分成若干条独立膜带。膜带在纵向牵引过程中完成背封，形成棒状袋的侧边封合；随后物料按节拍落入袋筒，横封机构在袋口位置完成热压封合，并在相邻袋之间形成易撕或切断边界。模型中可见多层辊轴、导杆、封合块和传动支撑结构，这些部件共同保证膜材走带稳定、封合位置一致。

　　横封与切断区域位于设备前下方，通常采用往复式或旋转式热封机构。对于多列设备，横封刀座需要在一次动作中覆盖全部列宽，因此横梁刚性、热封温度均匀性和压力平衡十分关键。若某一列压力偏大，可能造成膜材压穿或封纹过深；若压力不足，则会出现漏封、虚封，物料在后续运输中受潮或撒漏。设计时需要在封合轴、导向柱和机架连接处预留调整空间，以便根据膜材厚度、包装速度和物料特性更换封块或调整压力。

　　成品输出部分布置在机身下部前侧，包装袋经切断后沿斜槽或输送带排出。该区域需要与后续检重、装盒、计数或装箱设备保持高度匹配，因此出料口高度、倾角和落袋方向在布局阶段就应确认。机架采用立式框架结构，底部设有支撑脚和横向连接梁，既承担料斗物料载荷，也承受封合机构往复运动产生的交变力。前侧开放区域便于穿膜、清洁和维护，后侧及侧部则用于安装传动件、气动元件和防护板。

　　在外形尺寸与安装边界方面，这类设备属于立式长条包装机组，高度方向尺寸最大，顶部料斗上方需保留加料和开盖空间；侧面必须预留包装膜卷更换半径，操作侧应留出人员穿膜、调整封辊和清理废料的通道；后部需要考虑电控箱、气管和检修门开启范围。若接入自动化生产线，还应核对上方加料设备、前方输出输送机以及周边安全护栏的相对位置，避免设备就位后出现膜卷无法吊装、成品袋下落受阻或维护门不能完全打开的问题。

　　从功能设计思路看，该机型强调多列并行、短袋长、连续封口和快速换型。料道数量决定单次产出列数，纵封器决定袋筒成型质量，横封切断机构决定袋口外观和成品分离效果，牵引辊则决定袋长精度。实际选型时，需要结合物料流动性确定计量方式：流动性好的颗粒可采用量杯计量，粉末或易架桥物料则更适合螺杆计量；同时还要根据复合膜材质、封层温度和袋宽范围配置热封刀纹、温控回路及张力控制结构。

　　模型对机身钣金、料斗、封合组件、导膜辊、牵引机构、出料槽和支撑脚均有较完整表达，可用于包装机方案评审、工位布局干涉检查、维护空间分析以及非标自动化产线对接参考。结构设计人员可在此基础上进一步细化传动链、热封温控、安全防护和气动控制，使设备从概念造型转化为可制造、可装配、可调试的工程装备。
