长行程可折叠重载升降作业臂

　　这套可折叠长行程升降臂的结构方案，最初是围绕厂房内部高位检修、仓储高位取放以及临时高空辅助作业场景展开的。常规剪叉式升降平台受底盘尺寸限制，垂直起升高度往往很难突破六米，而大型车载云梯设备又存在转弯半径大、无法进入狭窄车间通道的问题，这套结构恰好卡在两类设备的空白区间，整机完全展开后作业长度接近九米，折叠状态下可以依托两轮底盘快速转场，不需要额外吊装转运。

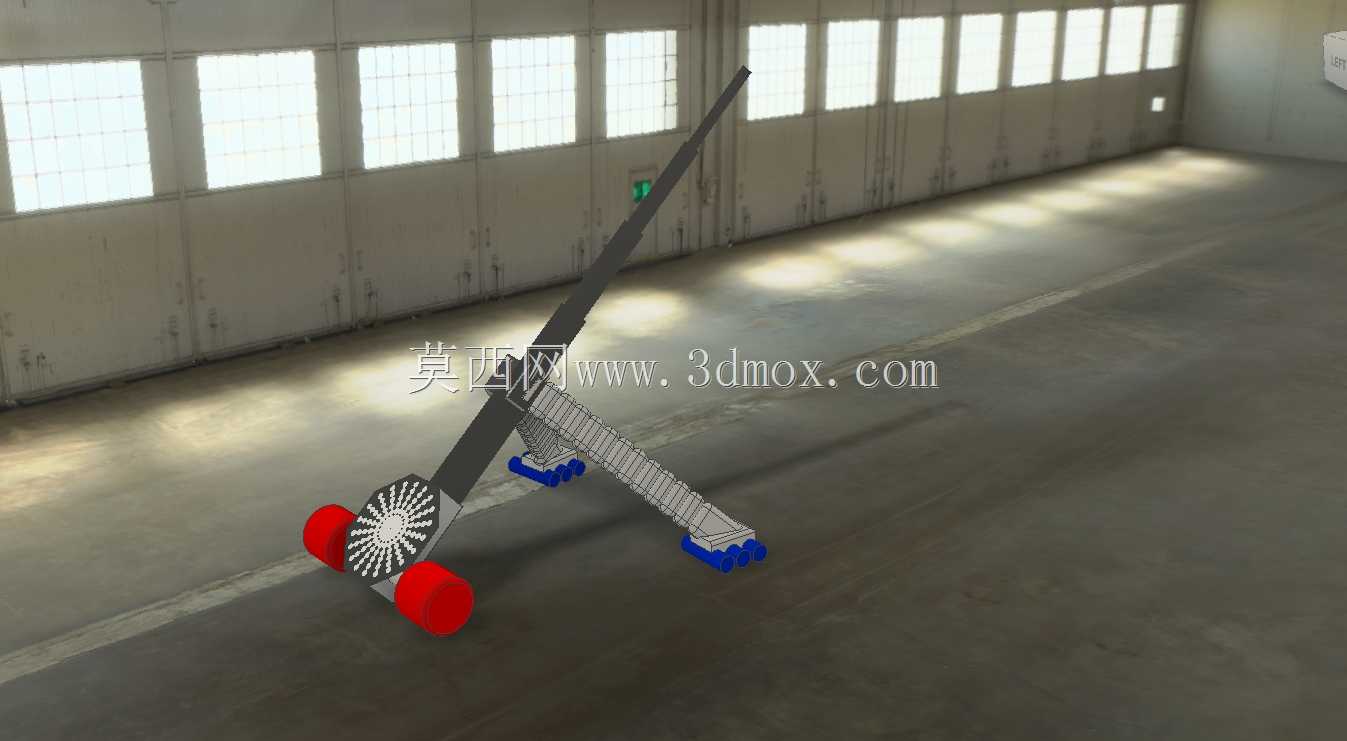

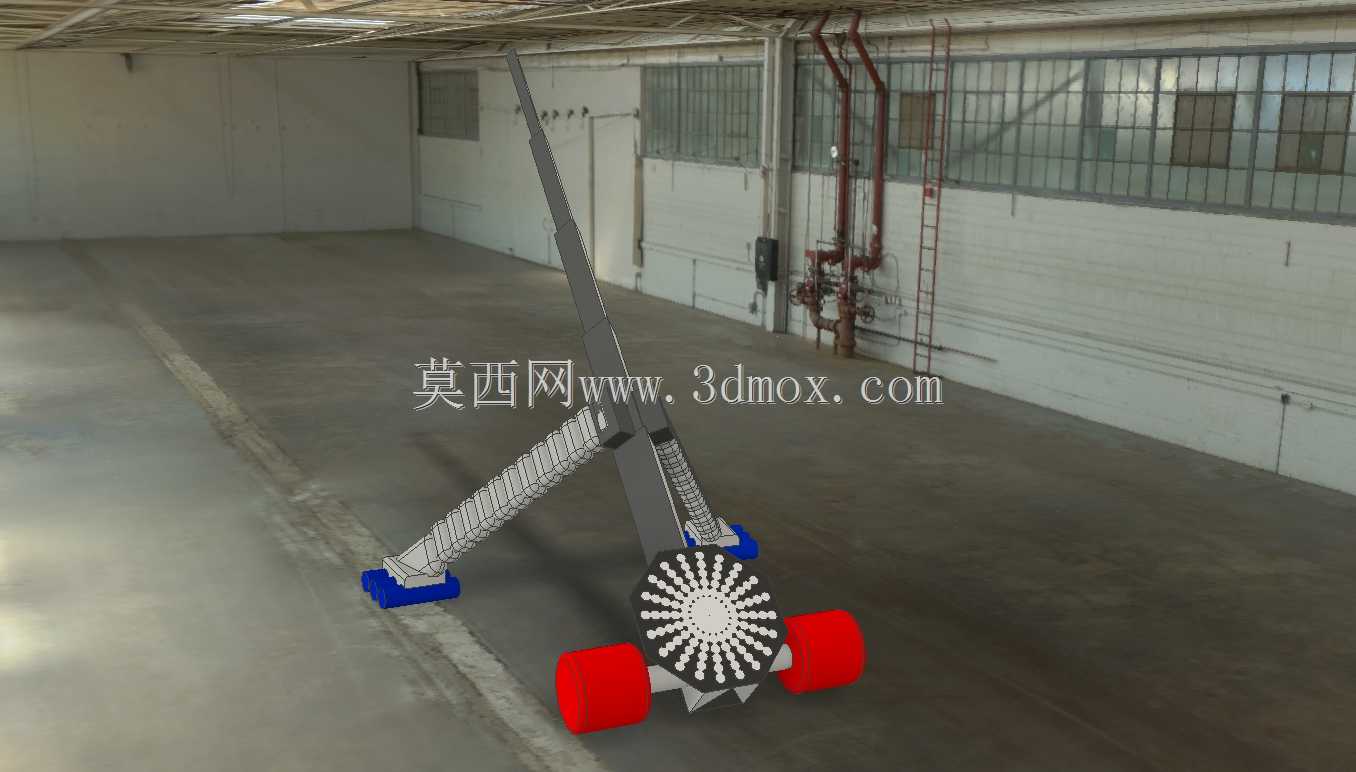

　　从结构布局来看，底盘前端布置了两个大直径红色行走轮，轮轴位置集成了带放射状加强筋的卷扬绞盘，绞盘直接缠绕牵引钢索，为臂架的俯仰动作提供拉力输出。臂架主体采用两段式箱型梁拼接设计，靠近底盘的第一段臂架根部通过铰接座与底盘机架连接，第二段臂架为可伸缩嵌套结构，两段臂架之间设置了折叠锁止机构，非作业状态下第二段臂架可以向下翻折，整体收拢后整机长度控制在三米以内，能够直接通过标准厂房的防火门，也可以适配普通货运电梯的轿厢尺寸。臂架末端的支撑脚采用蓝色防滑橡胶垫结构，作业展开时支撑脚先接触地面，将整机的倾覆力矩直接传递到地面，避免轮轴长期承受侧向载荷。

　　设计过程中刻意压缩了零部件的总数量，没有采用多组交叉剪叉臂的复杂铰接结构，而是用单主臂加卷扬牵引的方案实现大负载起升：常规九米级剪叉升降设备需要数十组铰接销轴、同步连杆和液压油缸，这套结构的铰接点数量不到剪叉结构的三分之一，日常维护时只需要定期检查卷扬钢索的张紧度和铰接销轴的润滑状态，故障点大幅减少。负载能力方面，臂架在水平小角度俯仰状态下末端可以承载单人作业重量，当臂架抬升至接近垂直姿态时，末端负载冗余进一步提升，除了承载作业人员，还可以挂载轻型检修工具、线缆盘或者小型喷涂设备，适配厂房管线安装、墙面维护、高位货架盘点等不同工况。

　　安装边界上，底盘机架的宽度控制在一点二米以内，和标准手动液压搬运车的通行宽度一致，在车间设备排布密集的通道内也能顺利通行。作业展开时需要的地面投影范围沿臂架俯仰方向约四米，横向宽度仅等于底盘宽度，不需要像剪叉平台那样预留大面积的圆形支撑区域，在狭窄的设备夹缝之间也能完成支腿布设。臂架的俯仰角度覆盖从水平十五度到垂直八十五度的区间，配合末端可选装的作业吊篮，既可以完成贴近地面的远距离水平递送，也可以将人员和工具送到九米左右的高位作业点。

　　结构建模时重点校核了铰接位置的应力分布，臂架根部的铰接座采用加厚钢板焊接，卷扬绞盘的安装法兰直接和底盘主梁融为一体，避免起升瞬间的冲击载荷造成连接螺栓松脱。两段臂架的折叠接口处设置了锥形定位销，臂架展开后定位销自动锁死，保证两段臂架的同轴度，防止长臂受载时出现侧向弯折。行走轮采用实心橡胶材质，不需要充气，在车间地面存在焊渣、铁屑的环境下也不会出现爆胎问题，轮轴处配置了简易阻尼结构，长距离转场时可以控制下行速度，避免坡道溜车。

　　和传统高空作业设备相比，这套方案的核心优势是用极简的结构实现了大行程起升，没有复杂的液压管路和电气控制系统，纯机械卷扬加锁止的结构即使在粉尘较多、湿度较大的厂房环境下也能稳定运行，不会出现液压油泄漏或者电气传感器失灵的问题，对于中小规模加工厂的日常检修作业来说，设备的使用门槛和维护成本都控制在很低的水平。
