适配欧式托盘的网格式升降仓储笼

　　这套笼式升降存储工装的设计初衷，是解决车间、仓储物流环节里欧式木托盘散料周转、高位暂存、线边配料的防护与举升需求，整体框架完全围绕800mm×1200mm标准欧标托盘的外轮廓做匹配，底部预留的叉车位和托盘放置区刚好承托常规木托盘的三个进叉方向，不用额外改造现有厂区的托盘流转体系，叉车、手动液压搬运车都可以直接把带料托盘推入笼体内部，不需要二次倒运物料。

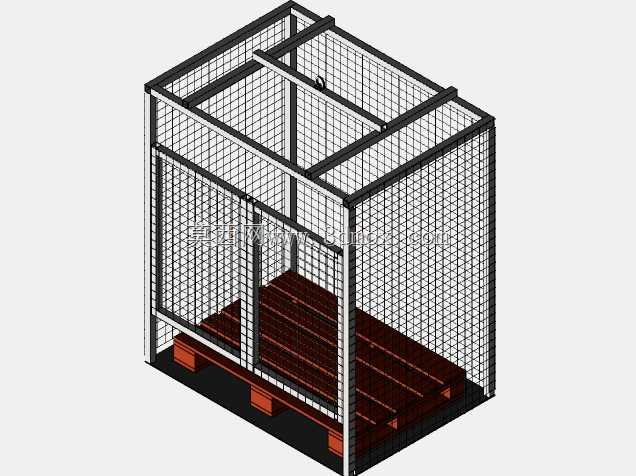

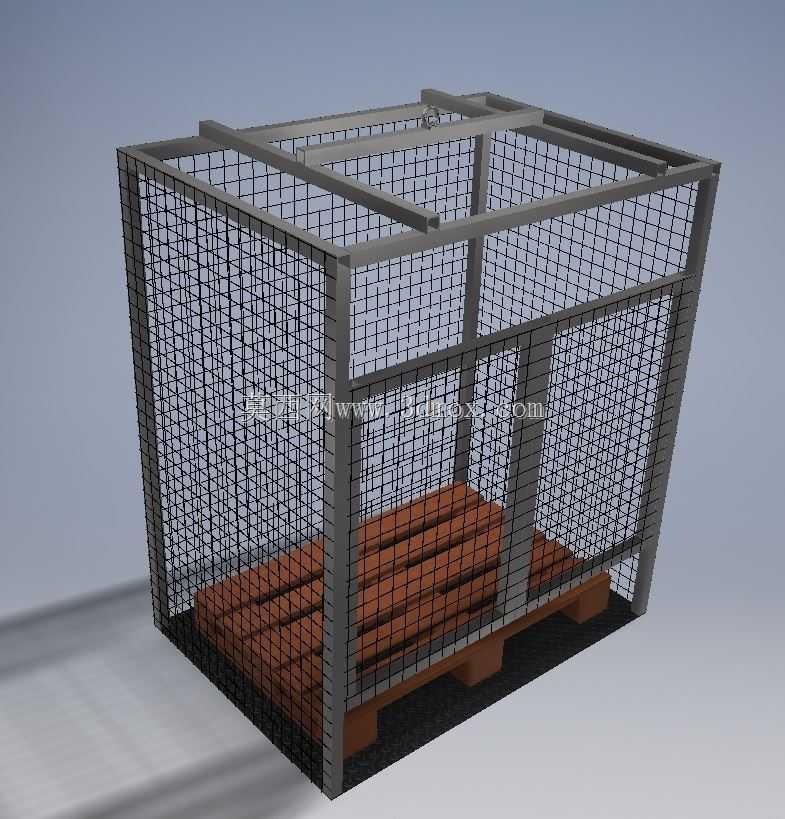

　　从结构布局来看，笼体主体采用方管焊接做主承力框架，四周覆盖焊接钢丝网，网孔尺寸兼顾了防护强度和可视性：一方面可以防止笼内堆放的箱装件、零散加工件、包装辅料从侧面滑落，另一方面现场管理人员不用打开笼门就能直接看清内部物料的存量，盘点的时候不用逐个翻找。顶部的框架做了交叉补强，既可以在多台笼体叠放的时候承受上层笼体的满载载荷，也给升降导向机构预留了安装基准面，笼体正面预留的对开网门可以在需要人工取放物料的时候完全打开，门体配装的简易插销在关门后可以自动卡合，避免周转过程中门体意外甩开。

　　实际应用场景里，这类工装常放在装配线边做配套件的缓存：供应商把零部件按排序放在欧标托盘上，整托送入升降笼之后，可以根据生产线操作人员的作业高度，把笼体的承载面举升到最合适的取料位置，不用工人反复弯腰从地面托盘搬料，降低重复搬运的劳动强度。在仓储区域，它也可以配合高位存储要求，当笼体被举升到指定层高之后，侧面的护网全程把作业区域围挡起来，避免人员意外踏入升降运动区间，也防止物料在举升过程中从托盘边缘倾翻掉落。

　　设计过程中首先敲定的是边界尺寸：笼体内空的长度方向比1200mm托盘多出50mm的间隙，宽度方向比800mm托盘多出40mm间隙，既不会因为间隙过大导致托盘在内部窜动，也不会因为托盘制造公差、木方毛刺出现推放卡滞。底部承托梁的高度刚好对齐欧标托盘的底脚空隙，托盘推入之后整个板面水平落在承托梁上，不会出现局部悬空导致托盘断裂的问题。主框架的立柱选用厚壁矩形管，所有焊接节点都做了满焊处理，网片和框架的连接采用分段点焊，每间隔一段距离就有一个焊点位，保证网格受侧向撞击的时候不会整片脱落。

　　升降导向的安装基准直接集成在笼体四角的立柱内侧，不需要额外在地面做复杂的预埋施工，现场布置的时候只需要把笼体放在平整的硬化地面上，对接升降驱动机构的连接位就可以完成组装。笼体顶部的横梁除了承担叠放载荷之外，也可以作为升降行程上限位的安装载体，限位触发块固定在横梁对应位置，当承载托盘上升到预设安全高度时就会切断驱动动力，避免超程冲顶。

　　从物料适配的角度，网格式围挡相比整板封板的柜体，整体自重更轻，叉车转场的时候整机负载更小，同时镂空结构不会遮挡车间照明，笼体内的光线充足，人员取件的时候不会因为柜体内部昏暗找错物料。在涂装工序完成之后，整个笼体的外轮廓没有突出的尖锐棱角，所有管材的切断端面都做了打磨封边，避免周转过程中划伤人员或者刮破周边物料的包装。针对不同的使用需求，笼体内部也可以根据存放物料的类型加装分层隔板，不过基础款的设计完全保留整托进出的兼容性，最大化适配现有欧标托盘的流转习惯，不用改变厂区已经成熟的物流作业流程。
