金属板材连续滚压成型加工设备结构

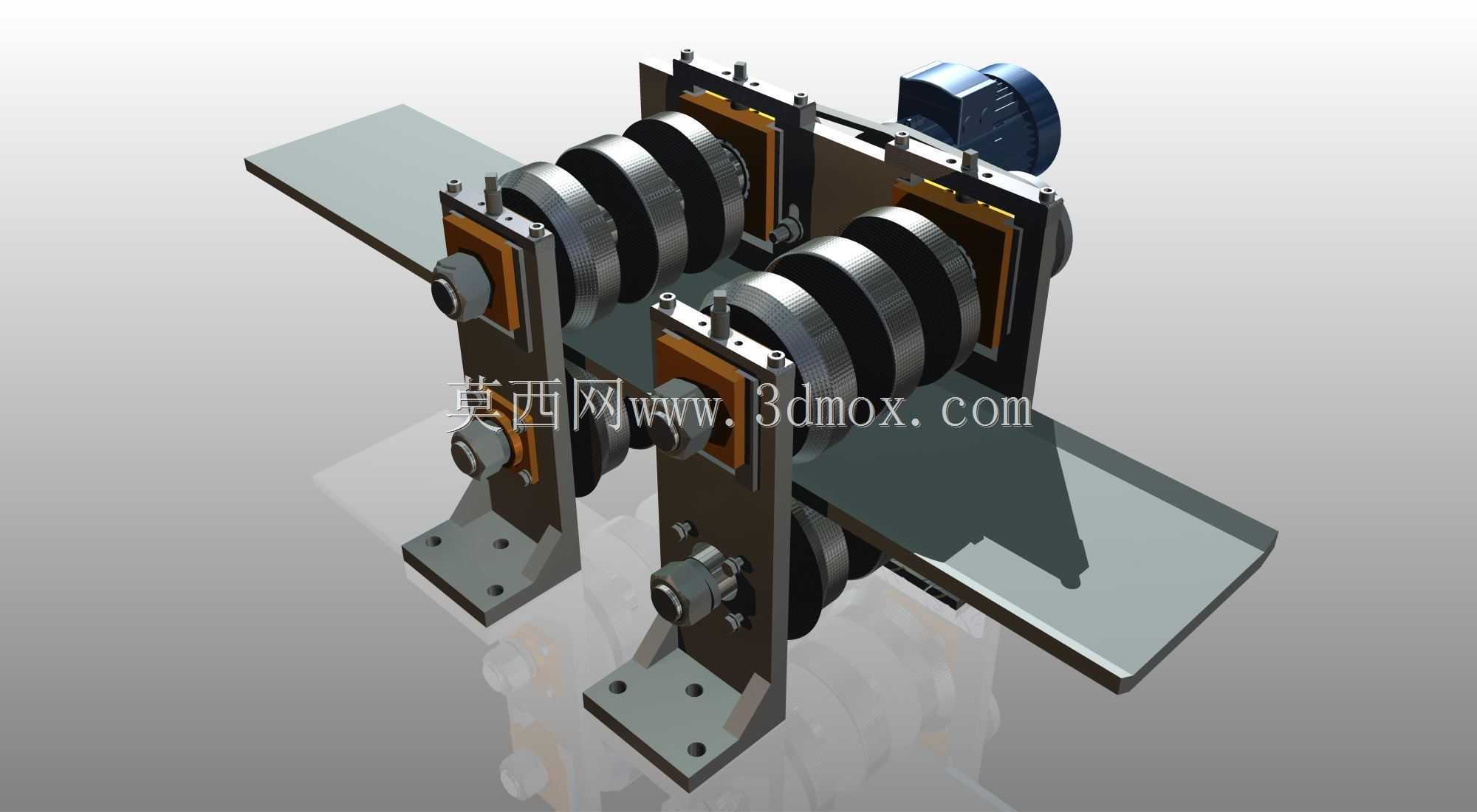

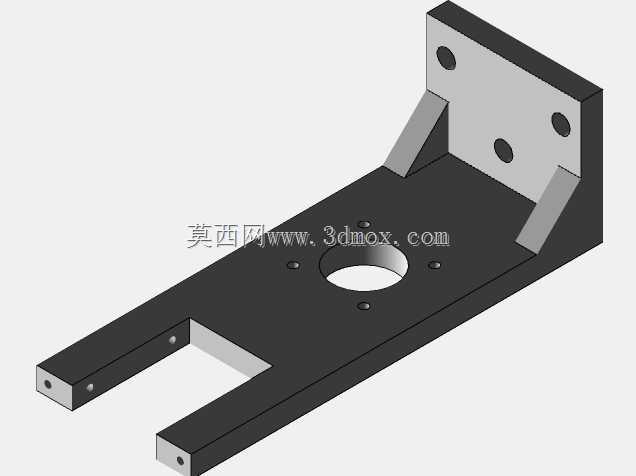

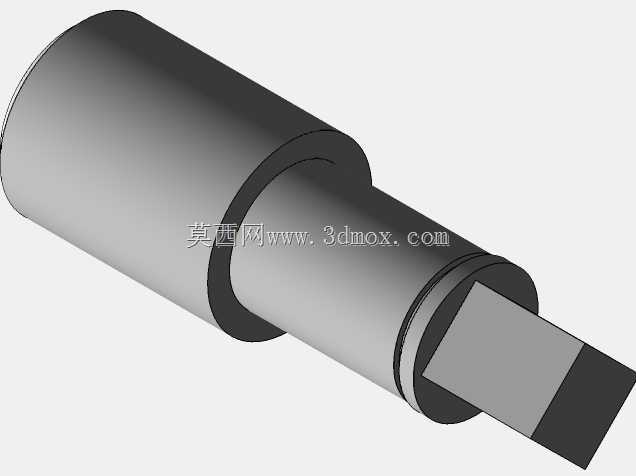

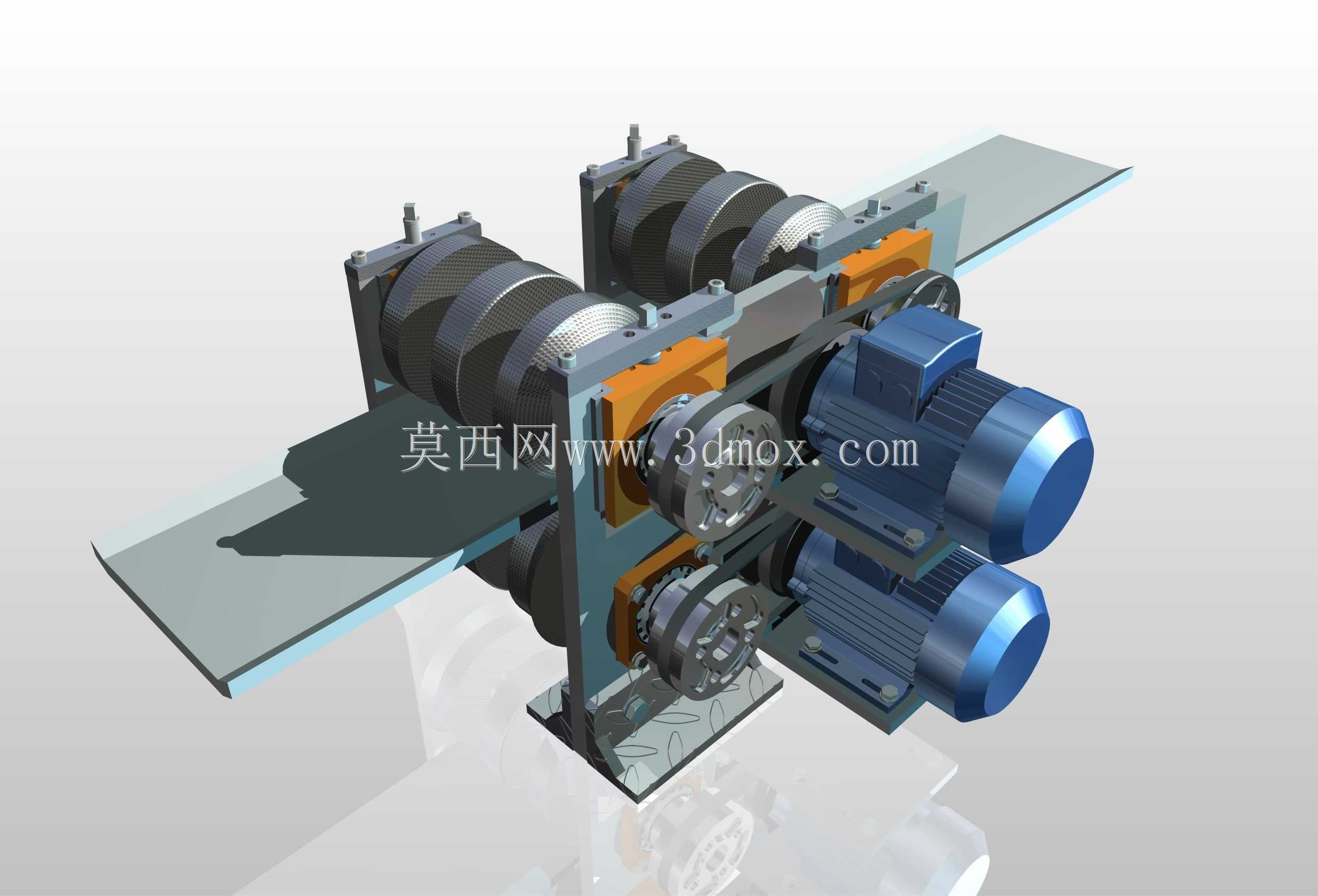

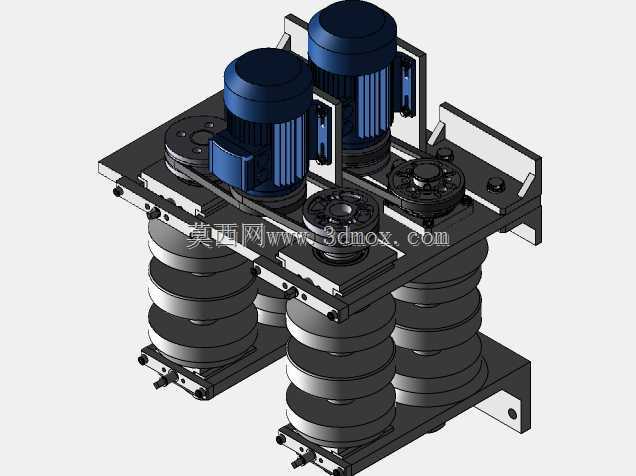

该滚压成型设备主要面向金属薄板连续冷弯成型加工场景，广泛应用于五金型材、轻钢构件、金属装饰条、钣金结构件的批量生产环节，可将成卷或定长裁切的平板金属带材，通过多组轧辊的连续挤压作用，逐步弯折成型为预设截面形状的长条型材，替代传统冲压折弯的分段加工模式，大幅提升长尺寸定截面型材的生产效率与成型一致性。设备核心功能通过上下平行排布的多组成型轧辊实现，每组轧辊对应一个成型道次，可根据目标型材的截面轮廓定制轧辊的型面曲线，带材从设备进料端的导料平台送入后，依次经过各道次轧辊的逐步挤压变形，最终从出料端输出成型完成的型材，全程可实现连续送料、连续成型的自动化作业，适配镀锌板、冷轧板、不锈钢板、铝板等多种常用金属板材的加工需求。从设计思路来看，该设备采用立式双墙板支撑结构，两侧立式安装墙板通过底部的安装支座固定在设备基础上，为上下轧辊轴提供稳定的支撑基准，有效抵消轧辊挤压板材时产生的径向反力，避免长轴工作时出现挠曲变形影响成型精度；上下轧辊轴的间距可通过墙板上的调节机构进行微调，适配不同厚度板材的加工间隙需求，同时也可在更换不同规格轧辊时快速调整装配位置；驱动端集成减速电机组件，通过齿轮传动结构将动力同步传递至各轧辊轴，保证上下轧辊线速度一致，避免带材在送进过程中出现表面划伤、堆料或拉伸变形问题。设备进料端与出料端均设置水平导料平台，平台表面做平整光滑处理，可对送入的带材起到承托与导向作用，避免带材偏移导致的成型错位；底部安装支座预留标准化安装孔位，可直接通过螺栓固定在车间生产线的机架或混凝土地基上，安装边界清晰，整体宽度适配常规1米以内宽度的带材加工需求，设备长度根据成型道次数量合理排布，既保证各道次变形量分配均匀避免板材开裂，又尽可能压缩设备整体占地空间，可直接对接开卷机、定长裁切机构组成完整的滚压成型生产线，适配中小规格型材的规模化生产需求。
