模块化铝型材机架小型立式砂带打磨设备

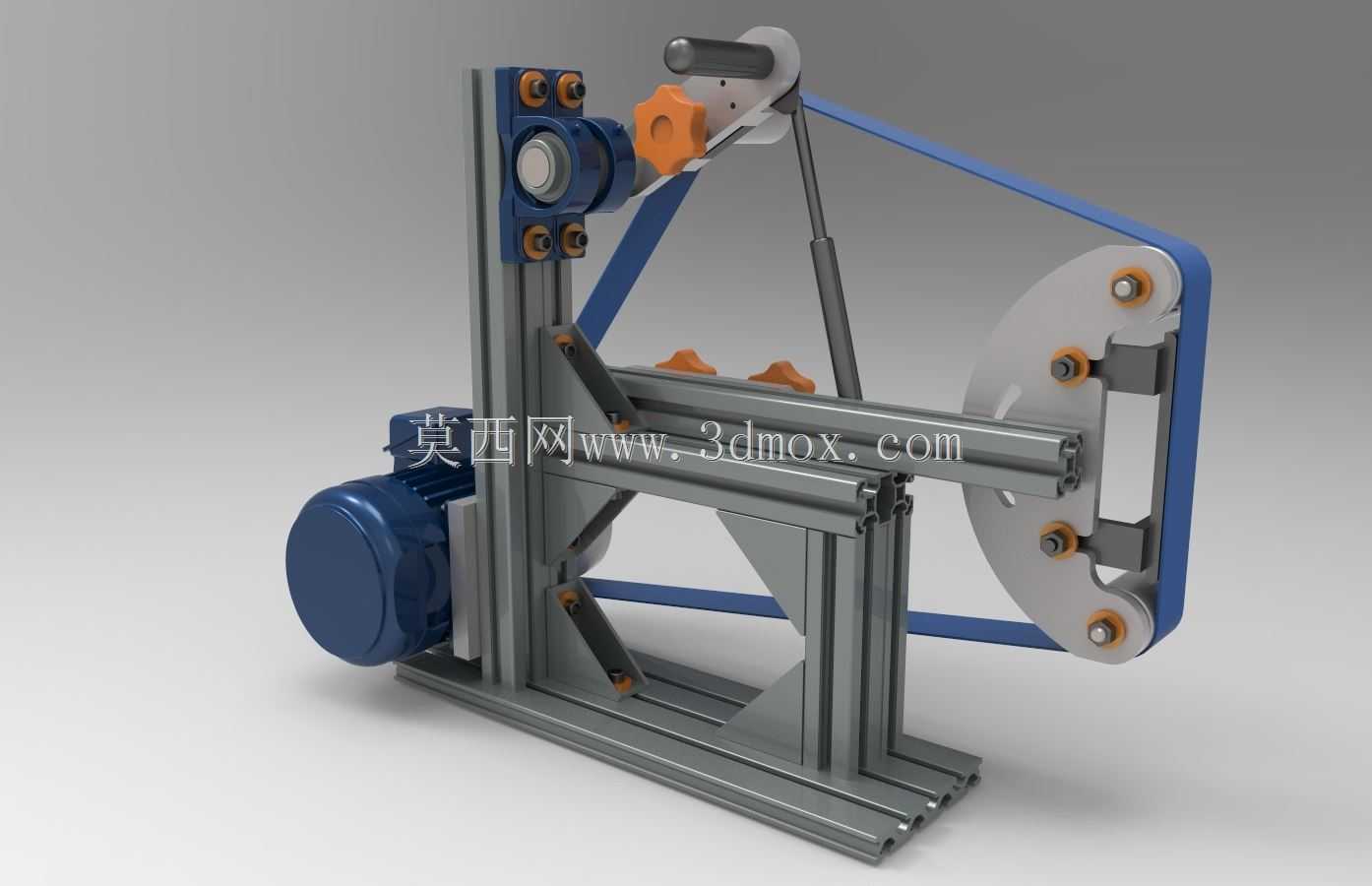

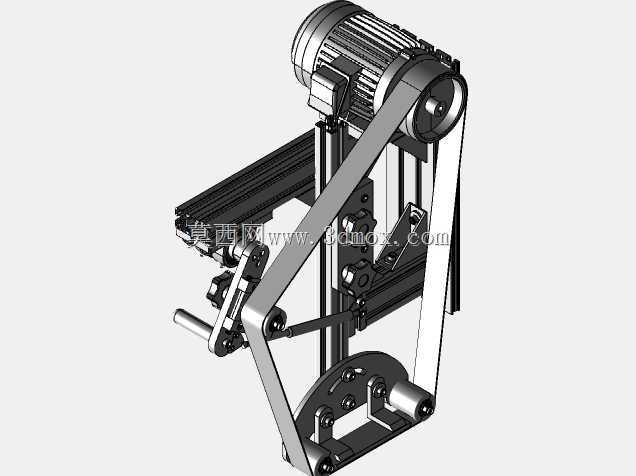

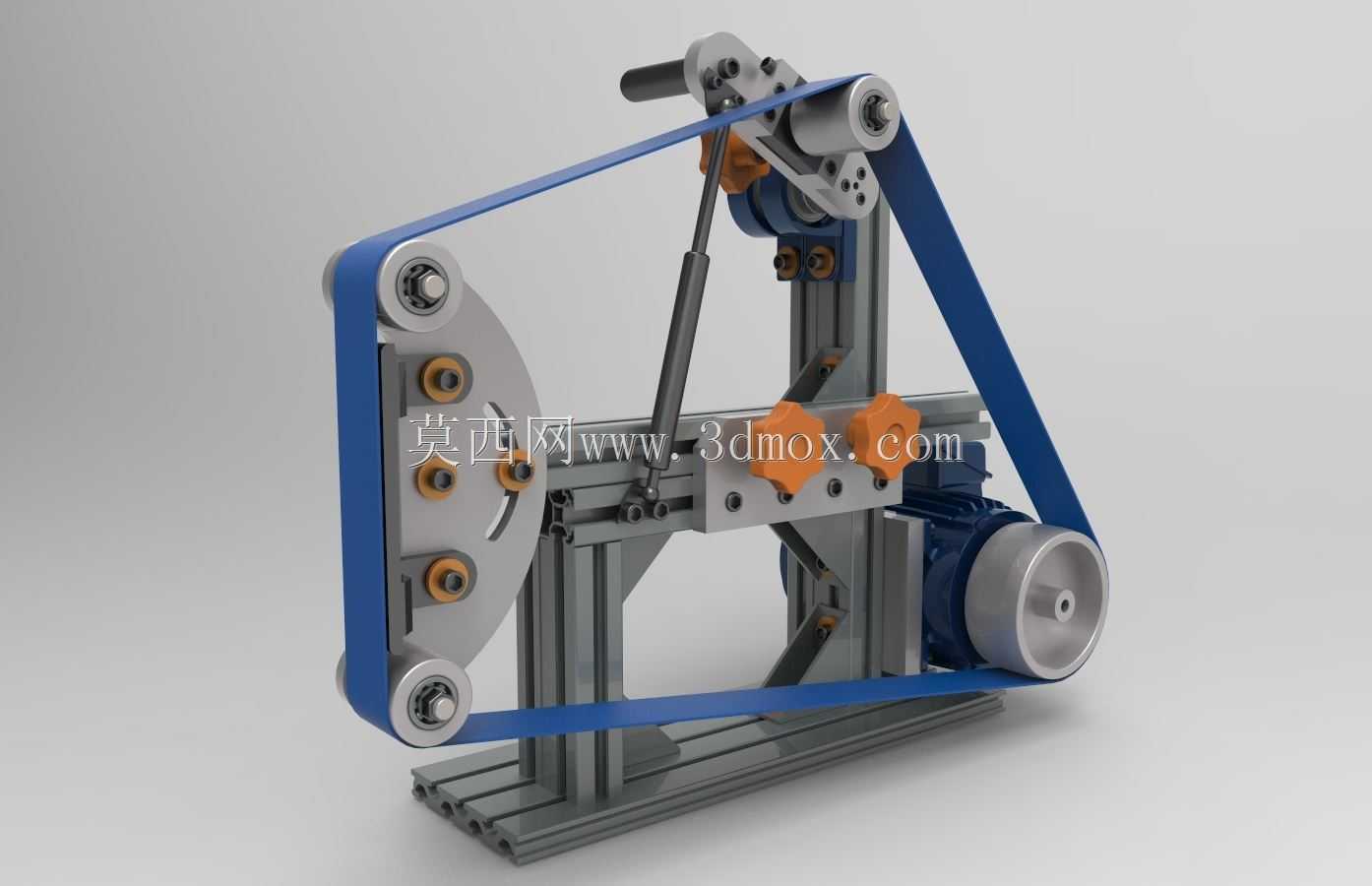

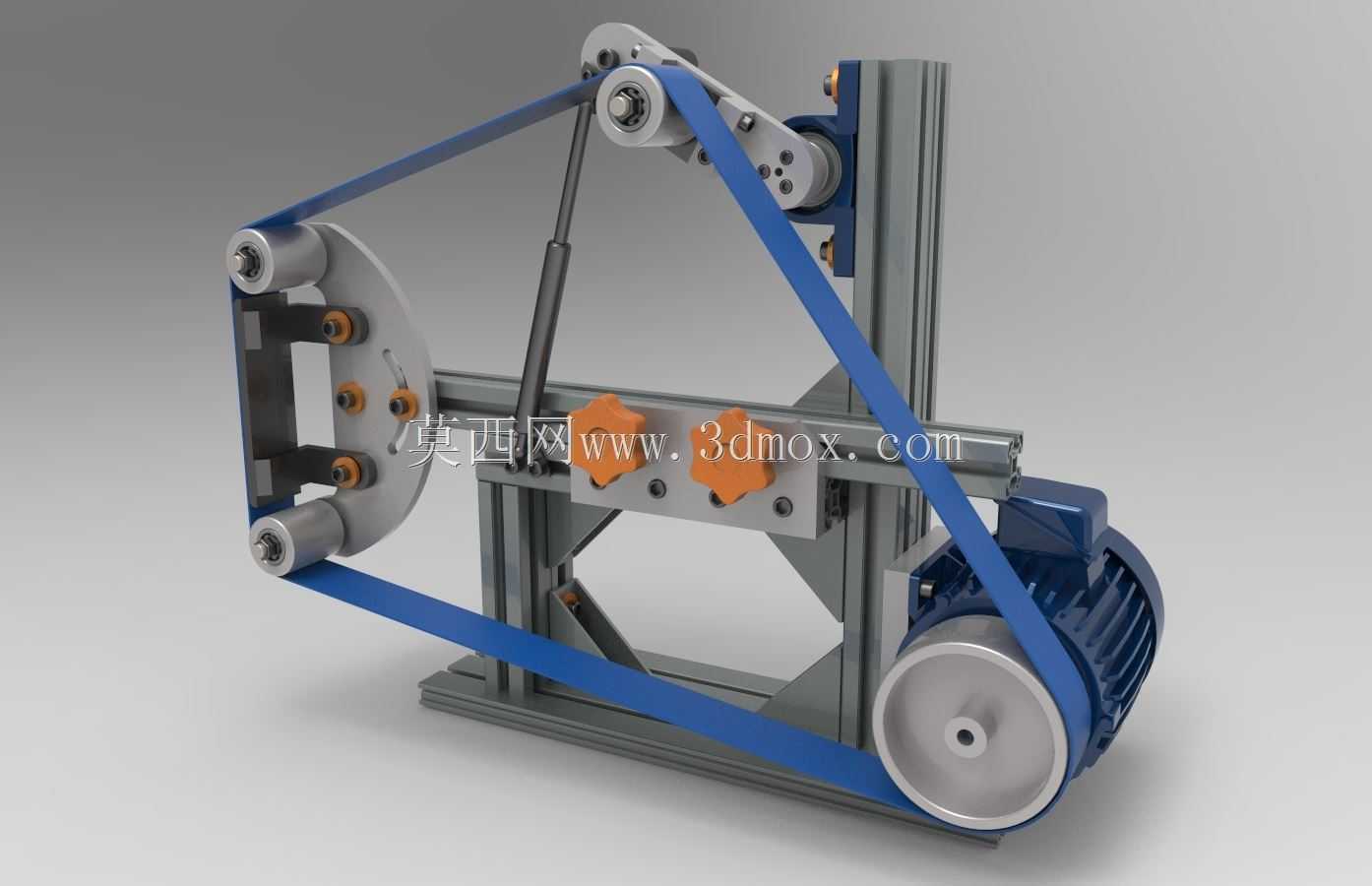

这款小型立式带式磨削设备，主要面向小型五金加工、机修工坊、非标零件加工场景，可完成金属零件的平面磨削、焊缝打磨、飞边去除、刃口开锋、表面拉丝抛光等多类加工作业，适配碳钢、不锈钢、铝合金、铜材等多种常见金属材质的加工需求，也可对硬质塑料、复合材料等非金属工件进行表面修整，相比传统手持角磨机打磨，设备固定的砂带运行轨迹能大幅降低人工操作的劳动强度，同时提升打磨面的平整度与加工一致性，减少人工手持打磨带来的振纹、打磨过量等质量问题。设备整体采用工业铝型材搭建主体机架，铝型材自带的标准槽道可实现各功能部件的灵活位置调整，无需额外焊接加工，既方便装配调试，也能根据实际加工需求快速调整接触轮位置、工件靠模的安装位，适配不同外形尺寸工件的加工需求。动力端搭载1.5kW规格的驱动电机，通过电机端的主动轮带动2x72规格的环形砂带循环运转，砂带张紧结构采用气弹簧辅助的张紧臂设计，更换砂带时只需扳动张紧臂即可快速松脱砂带，松开后可自动保持合适的张紧力度，避免砂带运转过程中出现打滑、跑偏问题。设备左侧设置多工位弧形接触轮组，不同直径的接触轮可适配不同加工需求：大直径接触轮适合大平面的平整打磨，小直径接触轮可深入工件凹槽、圆弧面进行精细打磨，接触轮旁设置的可调式工件靠板，可根据打磨量需求调整靠板与砂带的间距，精准控制每次打磨的进给量，避免打磨过量导致工件报废。设备整体安装边界紧凑，底部为平整的铝型材安装面，可直接固定在工作台面或者配套的移动机架上，占用工作台面面积不足0.3平方米，适合小型加工场地摆放，整机重心集中在下部电机位置，高速运转时稳定性强，不会出现明显晃动。设计过程中充分考虑了日常维护的便捷性，所有转动轮组的轴承位置都预留了润滑维护空间，砂带运行轨迹设置了微调结构，可快速校正砂带的跑偏问题，模块化的部件设计让易损件更换无需复杂拆解，接触轮、张紧轮都可单独拆卸更换，降低设备长期使用的维护成本。
