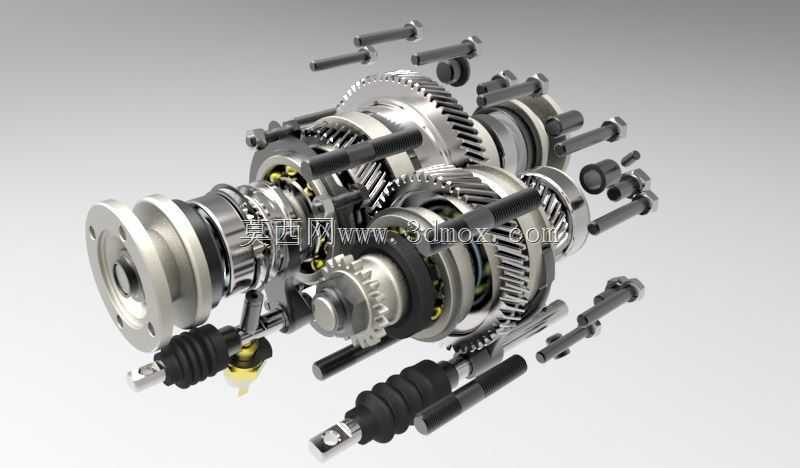

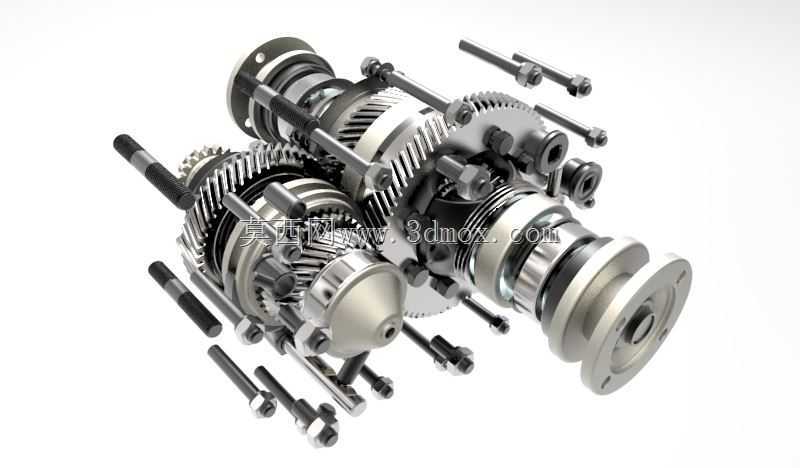

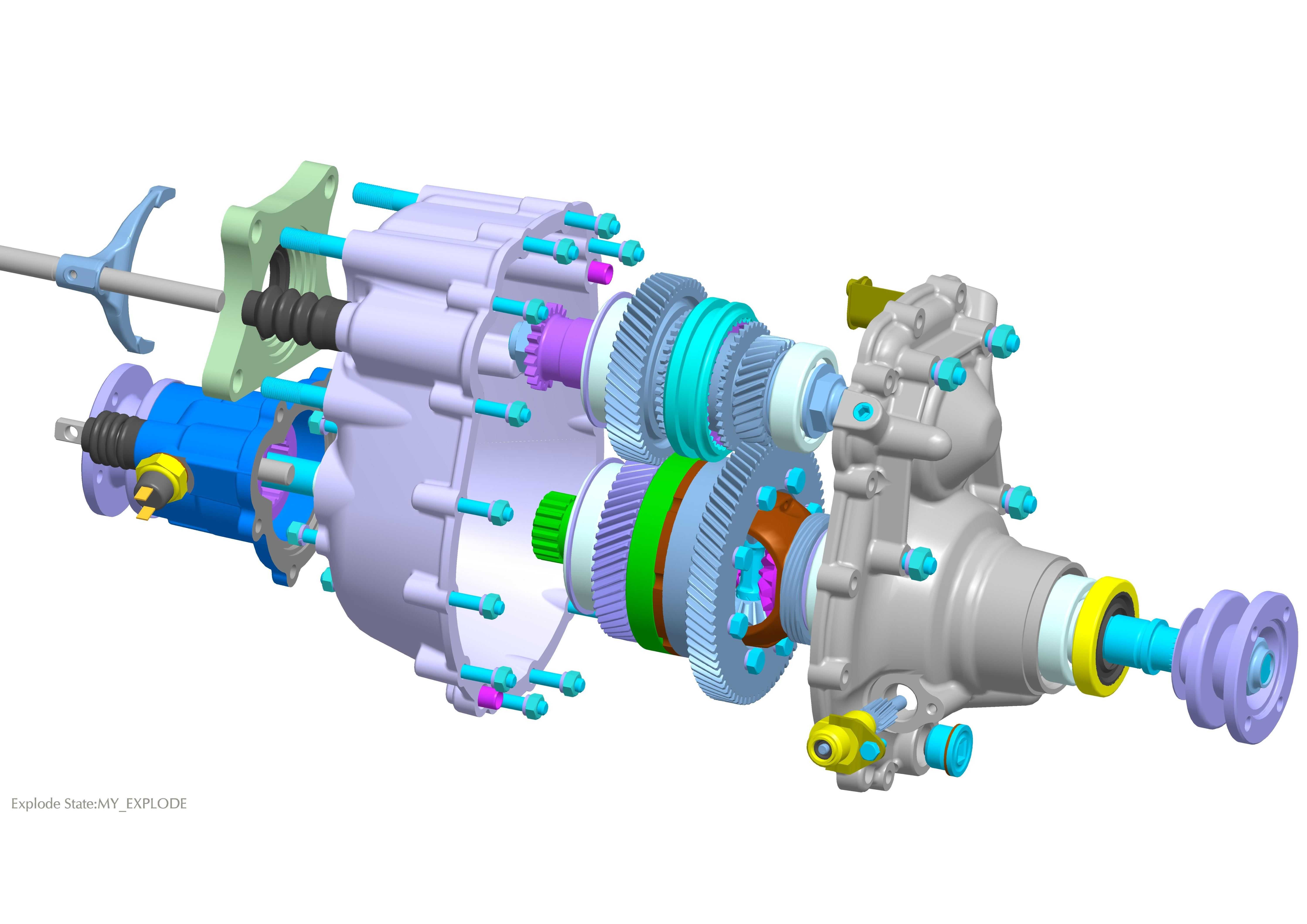

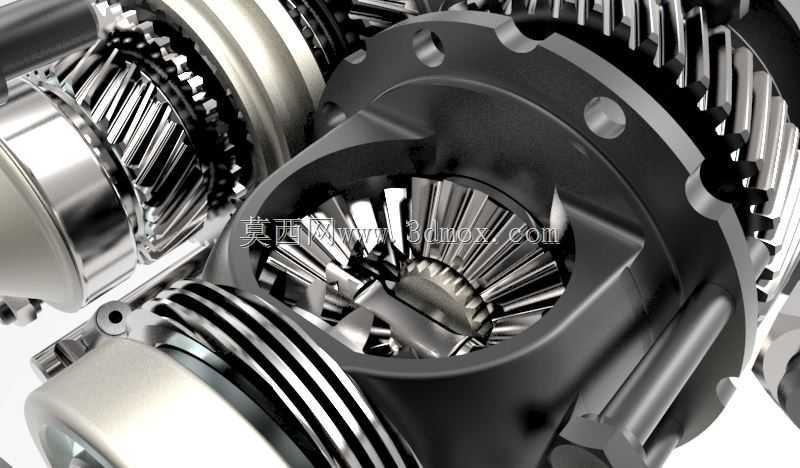

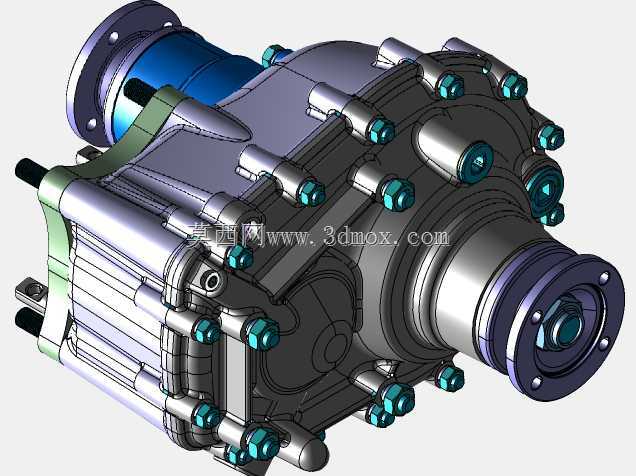

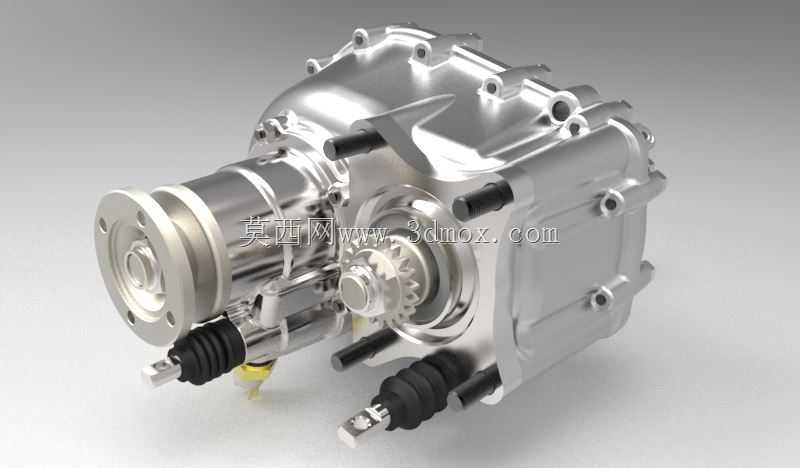

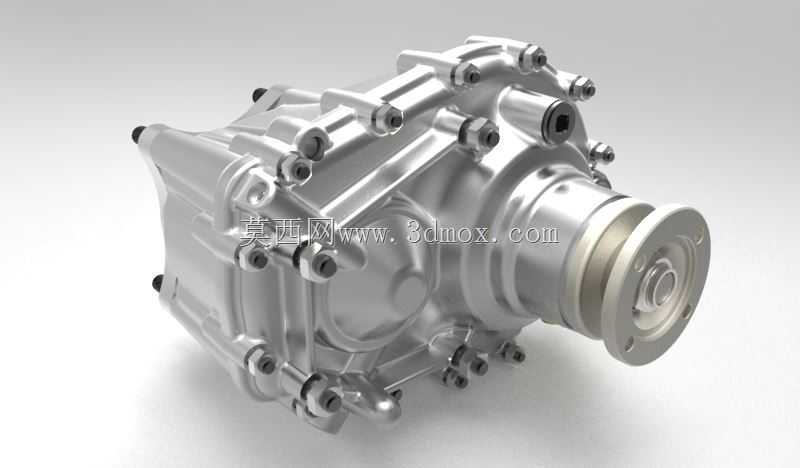

越野车辆传动系统分动箱爆炸结构展示

该分动箱是越野车辆四驱传动系统的核心动力分配部件，主要应用于非铺装路面行驶的硬派越野车型、特种越野作业车辆中，承担着将变速器输出的动力按需分配至前后驱动桥的核心作用，可根据行驶路况切换两驱、高速四驱、低速四驱等不同驱动模式，在泥泞、陡坡、砂石等低附着路面工况下，通过低速挡放大输出扭矩，提升车辆的脱困能力与通过性，同时在铺装路面行驶时可切换为两驱模式降低传动损耗，提升燃油经济性与行驶平顺性。从结构设计来看，该分动箱采用多轴平行布置的齿轮传动结构，内部集成了高低速切换同步机构、前后轴动力分配齿轮组、输入输出轴系、换挡拨叉机构以及密封壳体组件，爆炸视图清晰呈现了各零部件的装配层级与配合关系：输入轴端对接变速器输出端，通过常啮合齿轮组将动力传递至中间轴，再通过高低速换挡齿套切换不同传动比的齿轮副，实现扭矩的放大或直接传递，最终通过前后输出轴将动力分别传递至前桥与后桥差速器。设计过程中充分考虑了越野工况的大扭矩承载需求，各传动齿轮均采用斜齿设计提升传动平稳性与承载能力，轴系支撑位置配置了适配重载工况的轴承组件，壳体采用高强度铸铝材质兼顾结构强度与轻量化需求，外部安装法兰的定位基准、连接螺栓孔位均严格匹配越野车型底盘的安装边界，输入输出轴的伸出长度、连接花键参数均符合通用越野底盘的传动接口规范，可直接适配对应吨位级别的越野车辆底盘安装需求，无需额外改动底盘悬挂与传动连接结构。壳体外部预留的传感器安装位可适配转速检测、档位位置检测等电控元件的安装需求，满足现代越野车辆电控四驱的功能拓展要求，各密封结合面均设计了密封槽结构，适配专用密封件可满足越野场景下涉水、防尘的密封要求，避免泥水侵入箱体内部造成齿轮与轴承的异常磨损，换挡机构的拨叉行程与定位结构经过反复校核，确保档位切换顺畅无卡滞，同时具备档位自锁功能，避免行驶过程中出现脱档风险。
