发动机活塞曲柄连杆组合教学三维模型

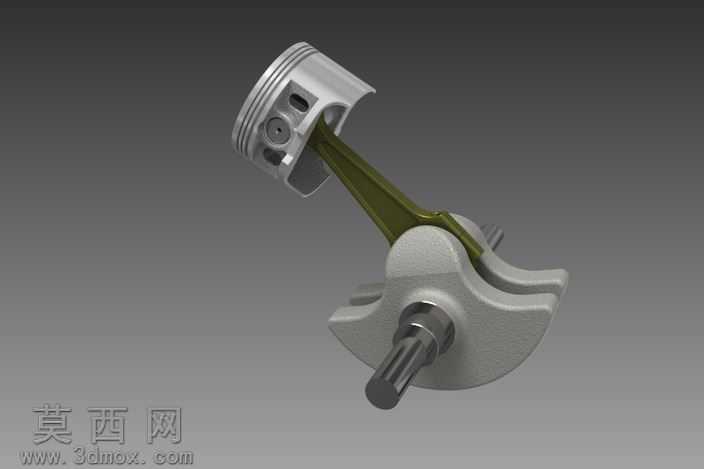

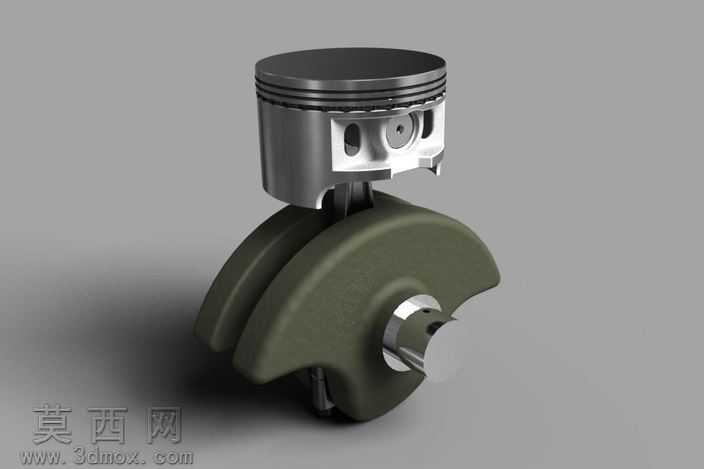

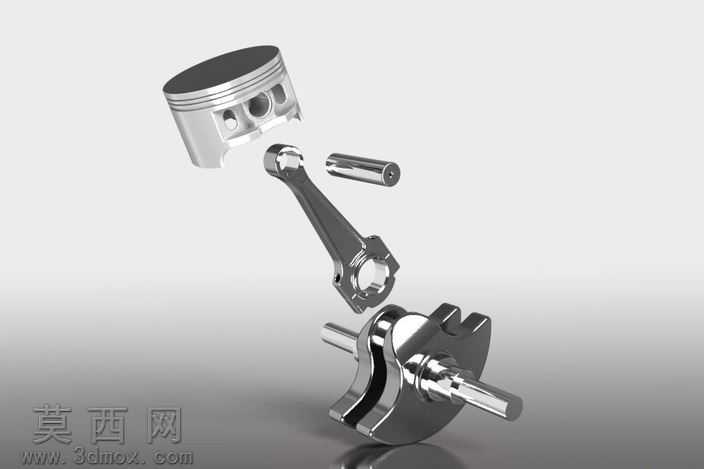

本模型为面向引擎初学者设计的活塞曲柄连杆组合结构，采用1:875的比例完成参数化建模，还原了内燃机核心运动组件的完整装配关系。建模过程中首先完成活塞主体的结构搭建，精准复刻活塞顶部的燃烧室凹坑、环岸区域的三道气环与一道油环安装槽位，以及活塞销座的同轴孔位结构，对活塞裙部的型线做了适配运动轨迹的微调整，还原真实活塞的热膨胀适配设计。随后完成连杆构件的建模，区分连杆小头的活塞销配合孔、连杆杆身的工字型截面结构、连杆大头的剖分式连接结构，配套添加连杆螺栓与定位轴套的细节结构，还原连杆与活塞、曲轴的连接装配逻辑。曲轴部分的建模重点还原曲柄销、主轴颈与平衡重的一体化结构，对平衡重的扇形轮廓做了符合配重逻辑的曲面处理，在曲轴内部设计了贯通的润滑油道结构，还原真实曲轴的压力润滑通路设计。模型完成装配后添加了对应材质属性，活塞顶部采用阳极氧化铝的哑光金属材质，环槽区域做了深色耐磨涂层的材质区分，连杆采用锻钢的深灰金属质感，曲轴平衡重做了铸铁的粗糙哑光材质表现，金属构件的边缘添加了合理的倒角与圆角处理，避免尖锐棱边的失真问题。渲染阶段采用三点布光方案，主光源从侧上方打亮活塞与连杆的装配区域，突出构件的轮廓层次，辅光源补全曲轴底部的暗部细节，添加柔和的环境反射效果还原金属材质的真实质感，背景采用中性灰色调突出主体结构。设计思路上以教学演示为核心，简化了非核心的细碎零件，保留了活塞往复运动、连杆摆动、曲轴旋转的核心运动副结构，能够直观演示内燃机曲柄连杆机构将活塞直线往复运动转化为曲轴旋转运动的工作原理，帮助初学者快速理解引擎核心组件的装配关系与运动逻辑，模型添加了活塞环、连杆螺栓、曲轴油道等细节结构，在保证结构简洁易懂的同时还原了真实构件的关键设计特征，适合作为引擎结构入门的教学演示载体。
