康明斯VT-903-M柴油发动机三维建模作品

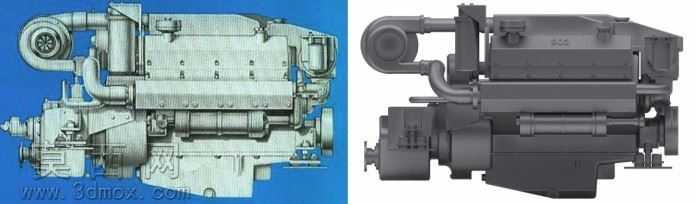

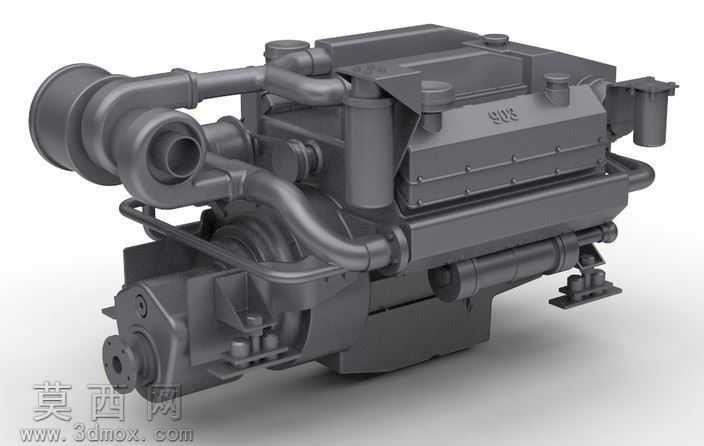

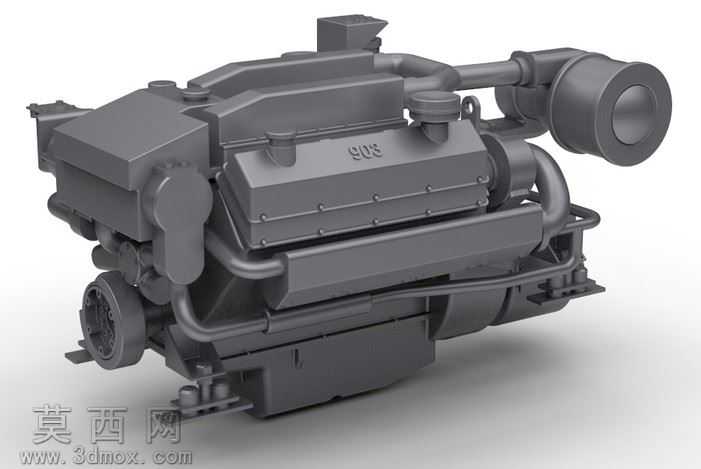

本作品为康明斯VT-903-M型柴油发动机的高精度三维建模成果，建模过程严格参考该型号发动机的实物结构与公开技术参数，以还原真实工业产品的结构逻辑为核心目标展开设计。建模阶段遵循工业产品三维设计的规范流程，首先梳理发动机的整体布局逻辑，明确V型缸体、进排气系统、冷却管路、附属安装结构的层级关系，先搭建整体比例框架，确保各部件的相对位置、尺寸比例与实物完全匹配，再逐步细化每一处结构细节。针对缸体部分，精准还原了缸盖的螺栓排布、散热筋的走向与尺寸、缸体侧面的安装接口结构，对油底壳的造型、安装固定位的细节都做了精细化处理，保证结构的合理性与还原度。进排气系统部分，完整还原了进气歧管的弯折走向、空气滤清器的连接结构、排气侧管路的布局，每一处管路的弯折半径、接口法兰的尺寸都经过比例校准，避免出现结构错位、比例失衡的问题。附属部件方面，对发动机的启动机、发电机安装位、各类传感器接口、管路固定卡扣都做了对应建模，还原了整机外部的所有可见结构特征。材质与渲染阶段，针对发动机不同部件的材质特性做了区分设置：缸体、缸盖等铸铁部件采用哑光深灰金属材质，调整粗糙度参数还原铸铁表面的磨砂质感；管路部件根据材质差异分别设置铸铝、橡胶材质属性，橡胶管路调整适当的反光度与凹凸纹理，还原橡胶件的表面质感；金属接头、法兰部位设置轻微的金属反光，模拟金属机加工后的表面特性。渲染阶段采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现发动机各部分的结构层次，避免阴影过重遮挡结构细节，同时通过光影关系突出部件的体积感与结构转折，让整机模型既具备工业产品的严谨质感，又能清晰展示所有结构细节。整个建模过程始终围绕真实发动机的结构逻辑展开，所有部件的连接关系、装配逻辑都符合实际工业产品的设计规范，没有出现违背机械原理的结构错误，模型可用于发动机结构教学、产品展示、机械设计参考等多个场景，能够直观展现康明斯该型号发动机的整体结构布局与外部特征，帮助观者快速理解这类V型柴油发动机的结构组成与布局特点。
