20升军用便携卧式储油桶三维设计

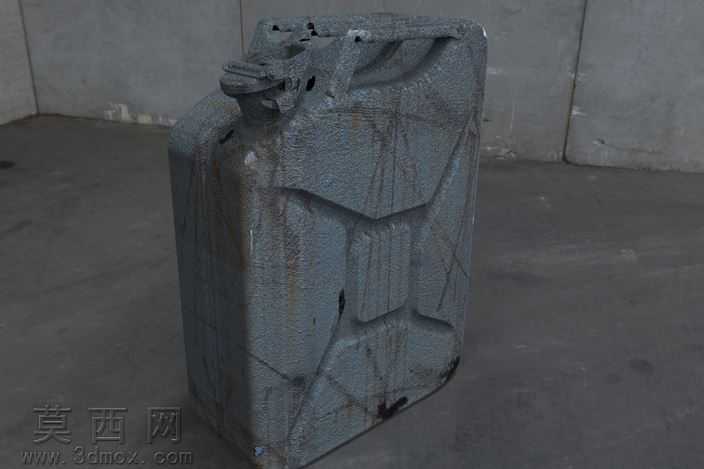

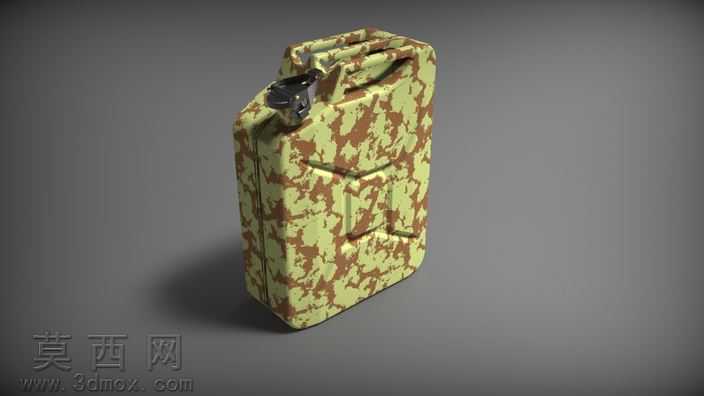

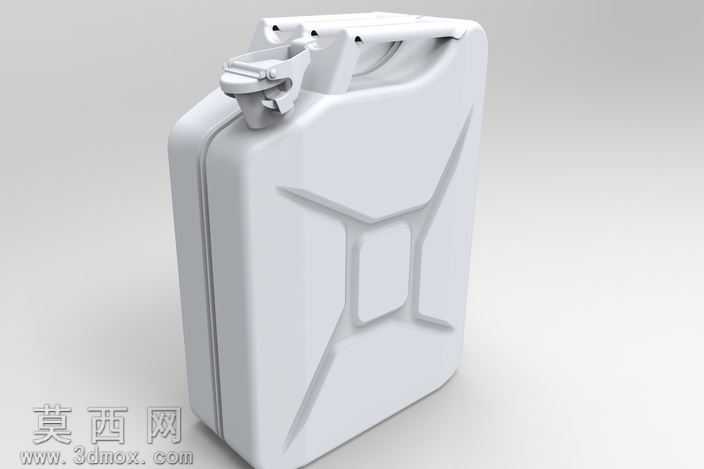

本作品为20升容量便携军用储油桶的三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于军用油桶的实际使用需求确定整体长宽高比例，保证20L额定容积的同时兼顾堆叠、携带的便利性。桶身主体采用一体化冲压成型的结构逻辑建模，表面设计有X型加强筋结构，该结构在建模时通过曲面偏移、筋特征命令生成，既能够提升桶身整体抗冲击、抗挤压的结构强度，避免满载燃油时桶身鼓胀变形，也能在意外跌落时分散冲击力，降低桶身破损漏液的风险。桶身顶部的提手结构采用符合人体工学的弧形设计，建模时通过多段样条曲线拟合握持轮廓，倒圆角处理所有棱边避免握持硌手，同时提手与桶身的连接位置做了加厚处理，保证满油状态下提举的结构强度。桶口位置的密封锁紧结构是建模的重点，依次完成密封盖、锁紧卡扣、铰接转轴、密封胶圈安装位的细节建模，卡扣结构采用快拆式杠杆锁紧设计，通过配合约束模拟实际开合的运动轨迹，保证锁紧后密封胶圈能够均匀受压，实现燃油的密封存储，避免运输过程中出现渗漏、洒漏。渲染阶段采用哑光金属材质模拟军用油桶的钢制基材，表面添加细微的磨砂颗粒质感还原冲压金属的真实触感，加强筋位置做轻微的光影倒角处理突出结构层次，场景采用柔和的影棚布光，多角度展示桶身的结构细节与轮廓特征，同时通过半透明剖面预览展示内部的容积空间，验证20L额定容量的尺寸准确性。整个建模过程严格遵循五金冲压件的工艺要求，所有折弯位置的圆角半径符合钢板冲压的工艺规范，避免出现无法加工的尖锐直角，各部件的装配间隙控制在合理范围内，既保证快拆结构的活动顺畅，也避免间隙过大导致的密封失效问题，整体结构兼顾实用性、耐用性与便携性，适配摩托、越野车辆等装备的备用燃油携带需求。
