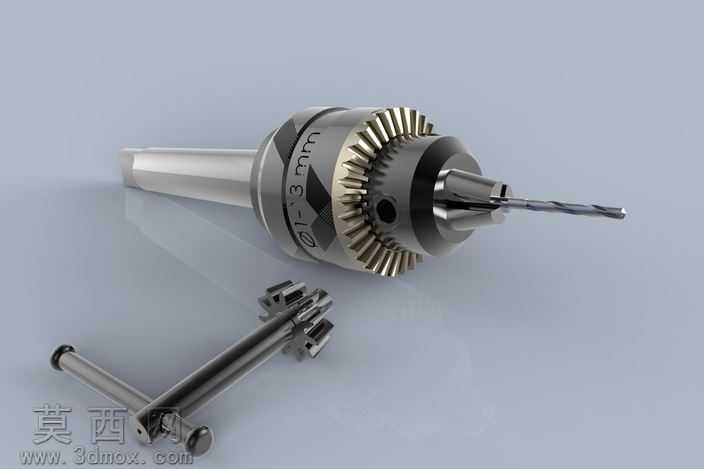

13毫米夹持范围莫氏锥柄钻夹头结构模型

本模型为手动式钻夹头三维建模作品，整体采用工业级机械结构设计，完整还原了实物从锥柄连接端到钻头夹持端的全部装配细节。建模过程中首先依据钻夹头的实际工作原理搭建主体框架，顶部采用标准莫氏锥柄结构，该部分做了精准的锥度参数匹配，保证与钻床主轴的装配贴合度，锥柄顶端的扁尾结构也完整复刻，用于传递主轴扭矩、防止装夹打滑。中部夹头主体部分，建模时还原了齿圈调节结构，外圈的滚花齿纹做了精细化的纹理建模，搭配配套的锁紧扳手结构，扳手上的齿轮与夹头外圈齿圈完全啮合，还原手动旋转调节夹持口径的操作逻辑；夹头内部的三瓣卡爪结构做了装配关系还原，卡爪的斜面与内部锁紧套的锥面精准配合，当旋转外圈齿圈时，卡爪可沿径向同步伸缩，实现对钻头的夹紧与松开。模型的夹持范围设定为0到13毫米，可覆盖常规小型钻头的装夹需求。材质渲染方面，主体金属部件采用哑光合金钢材质，表面做了细腻的金属磨砂质感处理，齿圈与卡爪部分做了轻微的金属光泽区分，扳手部分做了镀铬亮面金属效果，不同部件的材质差异清晰可辨，整体渲染效果贴近工业实物的视觉质感。结构设计上完整呈现了钻夹头的传动逻辑：锥柄与主轴连接输入扭矩，通过夹头主体传递至卡爪，最终带动装夹的钻头完成钻削作业，各部件的装配间隙、配合关系都做了符合机械加工常识的设定，没有出现结构干涉的问题，可用于机械结构教学、钻床附件选型展示、工装设计参考等场景，模型的细节精度足以支撑多角度的结构展示与装配原理演示。
