可调节叶片角度的迷你圆锯片结构设计

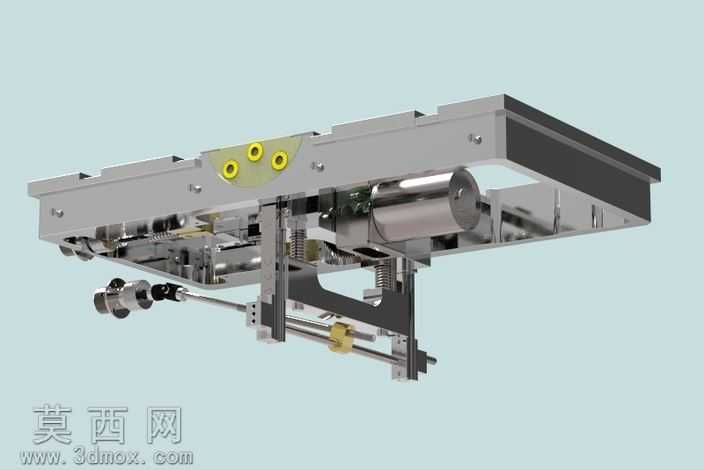

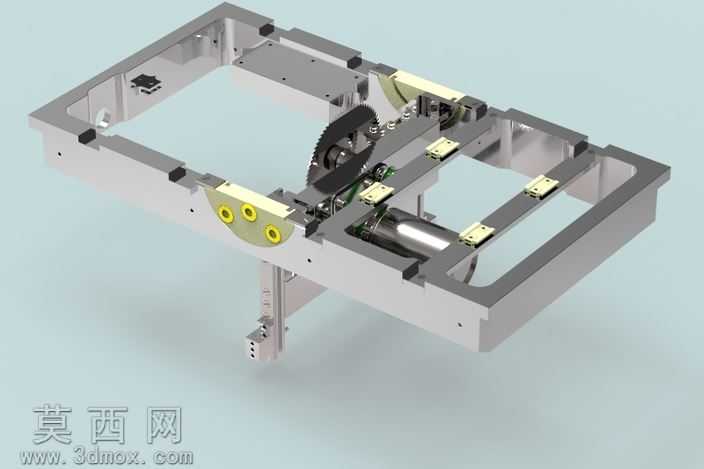

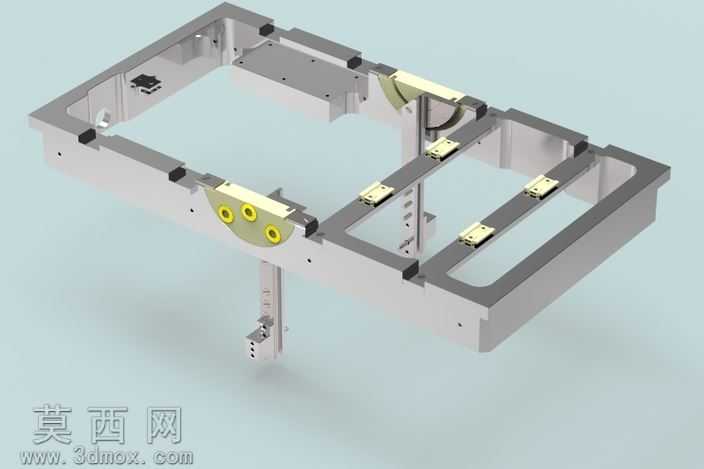

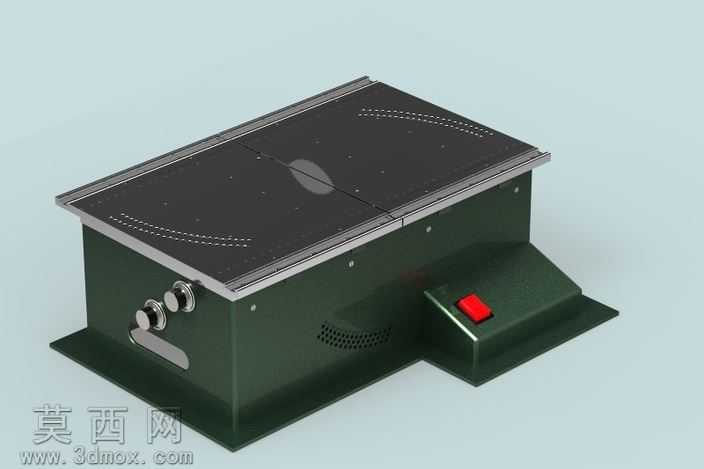

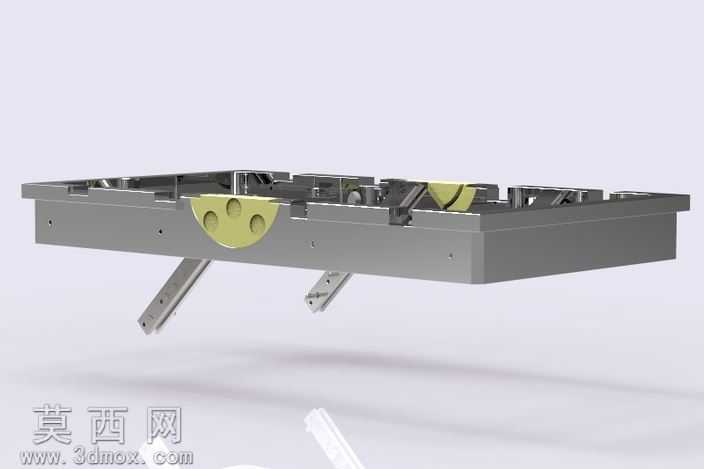

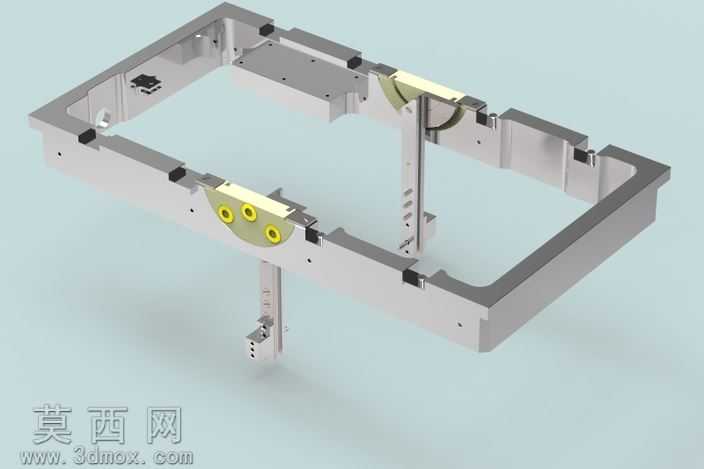

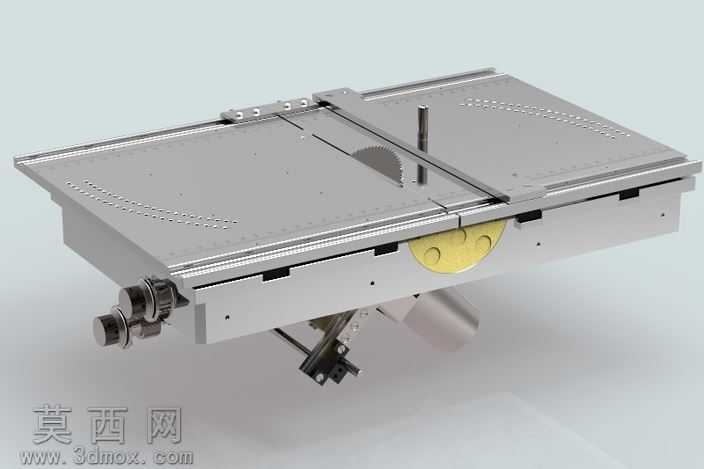

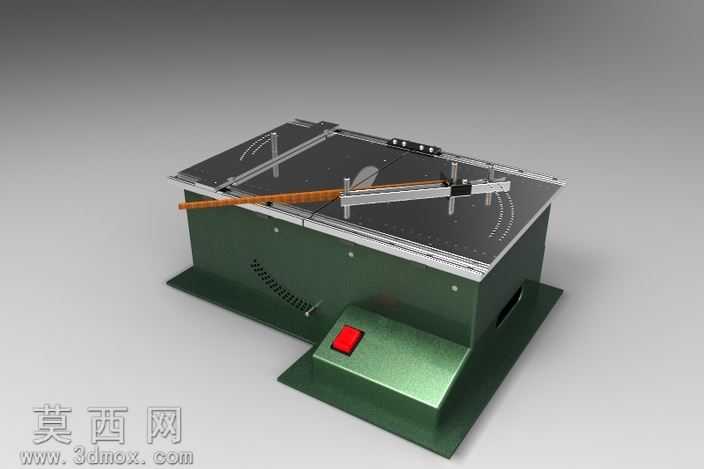

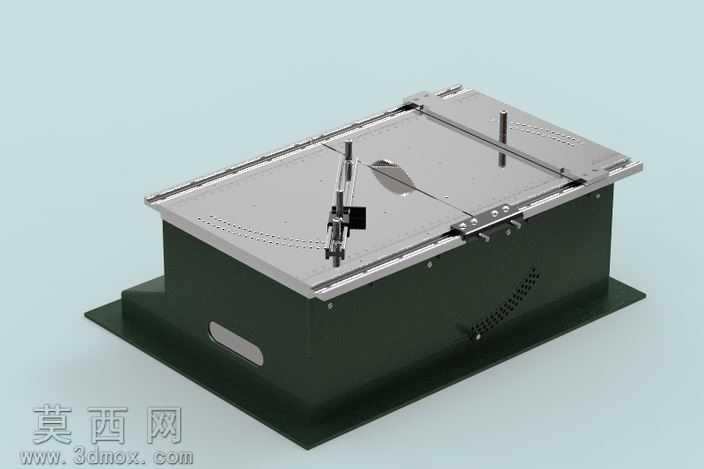

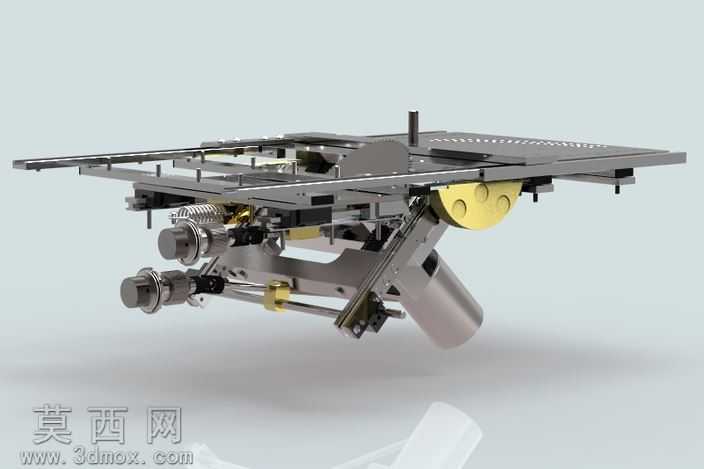

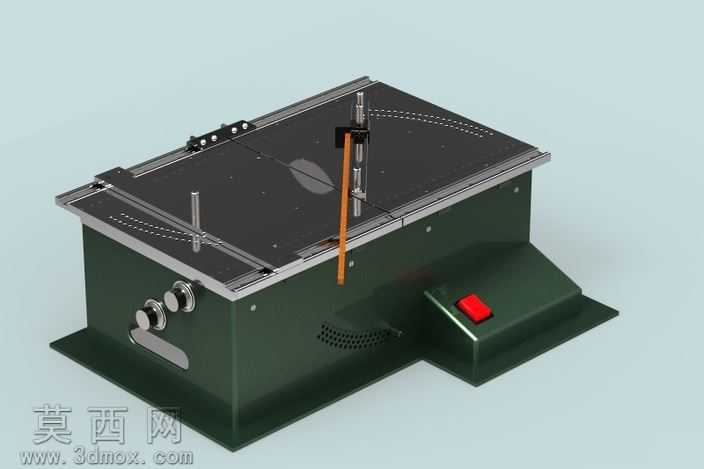

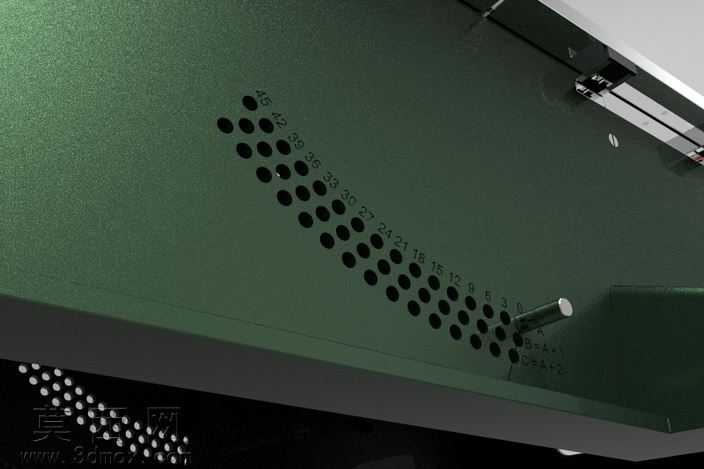

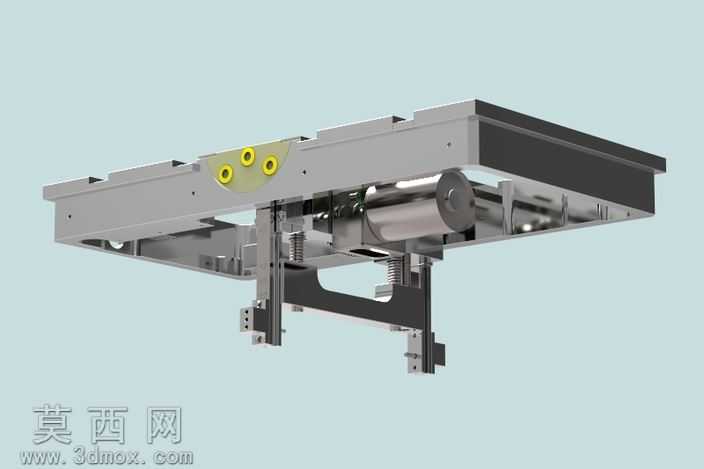

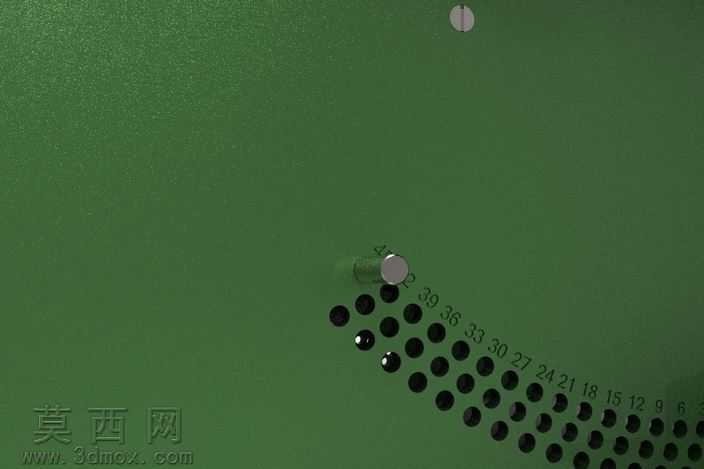

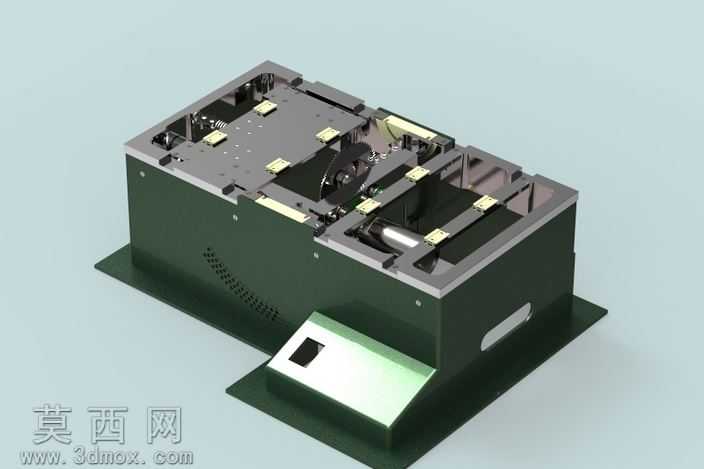

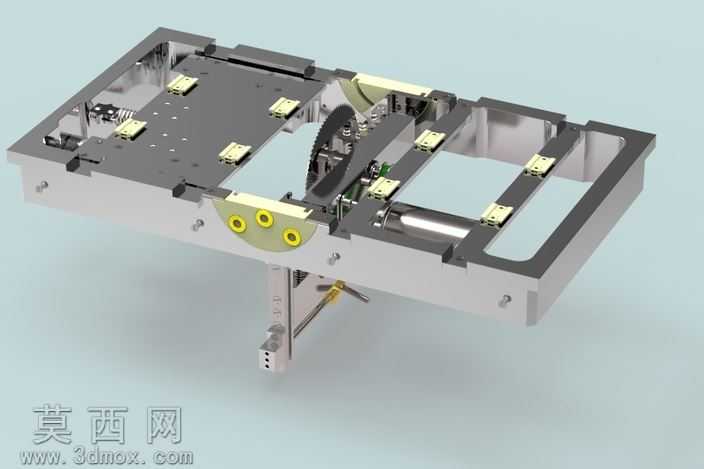

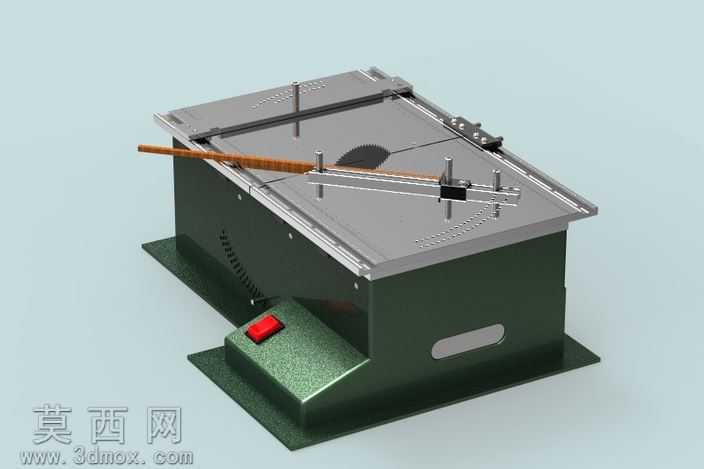

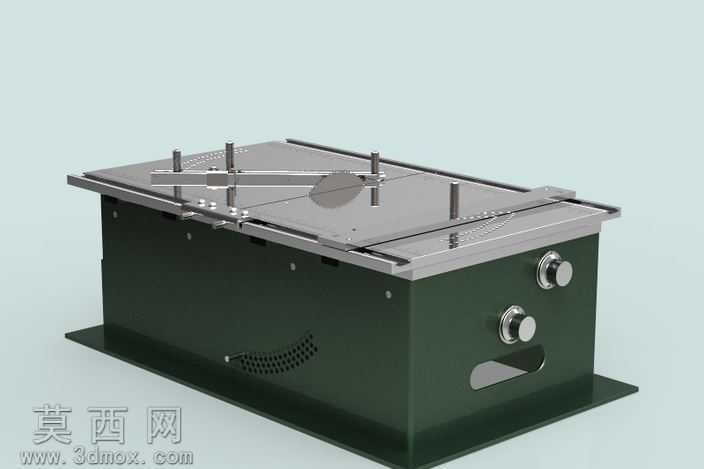

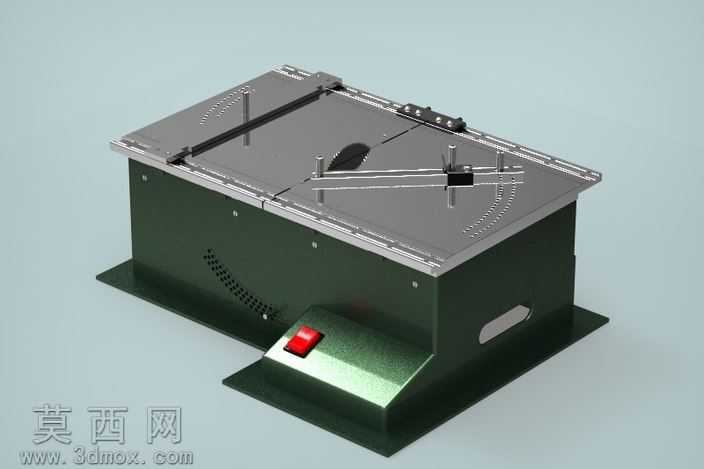

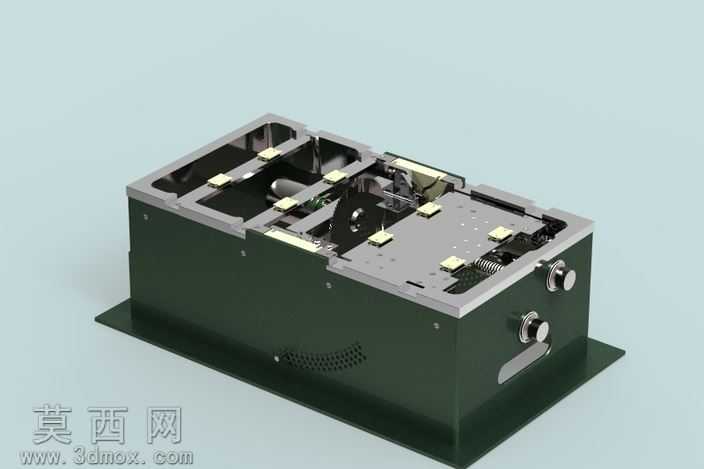

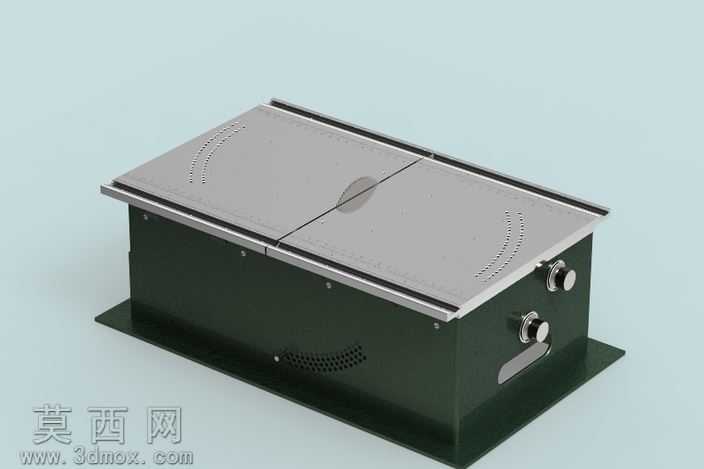

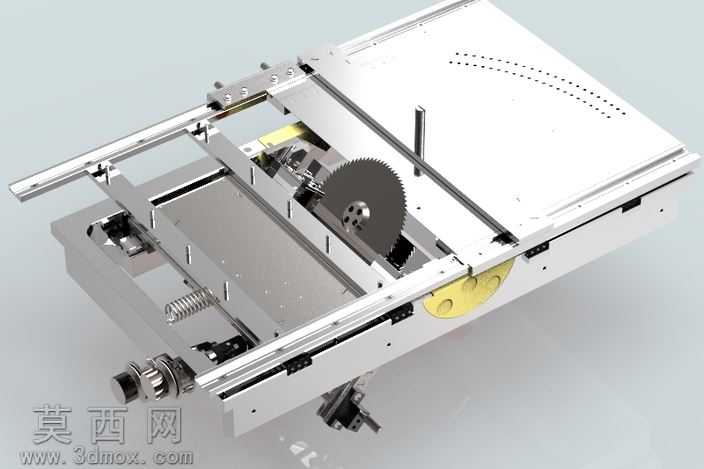

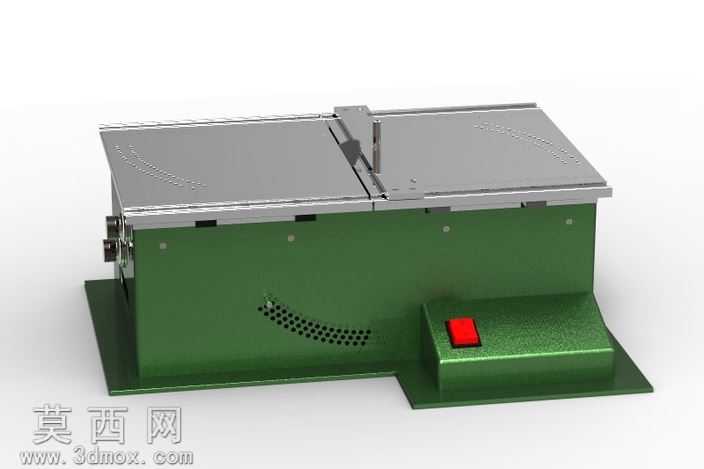

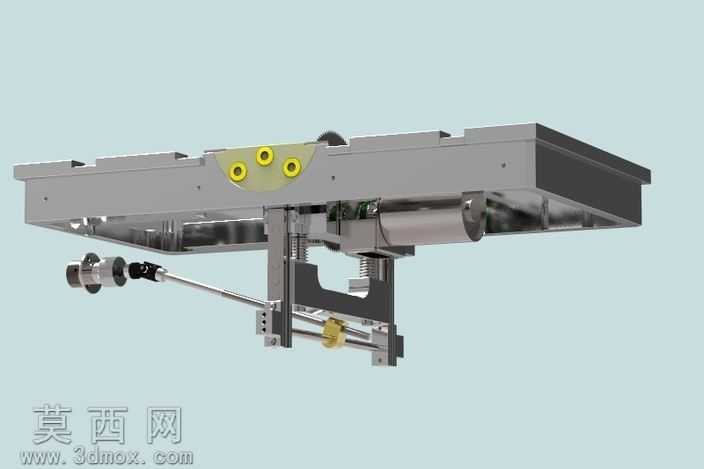

本作品为可调节叶片角度的迷你圆锯结构三维模型，采用三维参数化建模方式完成整体装配设计，建模过程中对各零部件的配合公差、运动干涉进行了反复校验，确保整体结构可实现预期的角度调节与锯切功能。模型整体采用框架式承载基体设计，基体部分选用金属质感材质进行渲染，还原了金属加工构件的哑光磨砂金属质感，表面做了细微的机加工纹理处理，提升了模型的真实感。核心锯切组件包含圆锯片、传动转轴、驱动单元，锯片部分做了锯齿细节的精细化建模，每一处齿形的角度、排布都符合实际五金锯片的设计规范，传动部位的轴承、紧固件都按照标准件参数进行建模还原，保证结构的合理性。角度调节机构是本设计的核心亮点，通过铰接式调节座配合锁紧定位组件实现锯片叶片角度的无级调整，调节部位设置了带刻度标识的定位块，搭配黄色的端盖部件做功能区分，渲染时对调节部件做了差异化材质处理，黄色部件采用工程塑料质感，与金属基体形成视觉区分，便于快速识别调节操作区域。模型的安装定位部位设计了多组标准化安装块，可适配不同的工作台安装需求，走线部位预留了规整的布线空间，驱动电机的安装位做了减震衬垫的结构设计，还原实际设备的减震降噪设计思路。整体建模过程遵循从整体框架到核心组件再到细节紧固件的设计逻辑，先确定整体的安装尺寸与锯切行程范围，再细化角度调节的运动行程，最后补充紧固件、密封件、衬垫等细节零件，渲染阶段采用柔和的工业产品打光方式，既清晰展现各部件的结构层次，又避免过度反光掩盖结构细节，所有配合面都做了贴合校验，不存在结构穿模、运动干涉的问题，完整保留了前代迷你锯的所有锯切功能，同时新增的叶片角度调节功能可适配不同角度的锯切加工需求，拓展了迷你圆锯的适用场景。
