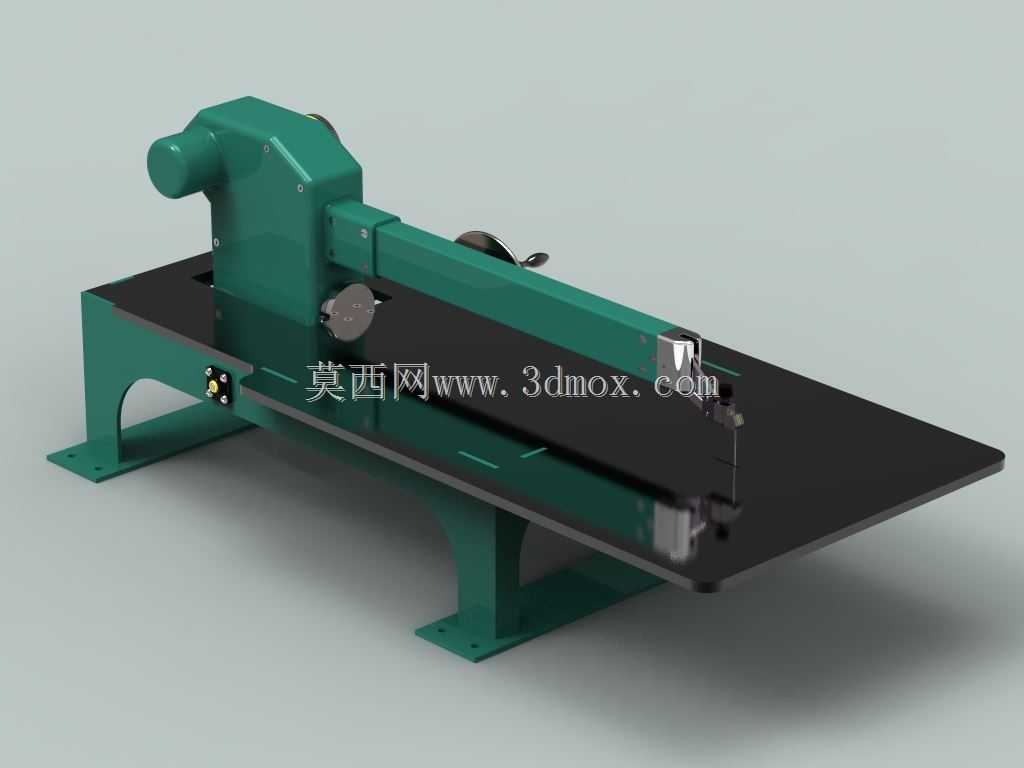

小型台式卷轴锯切割设备结构设计

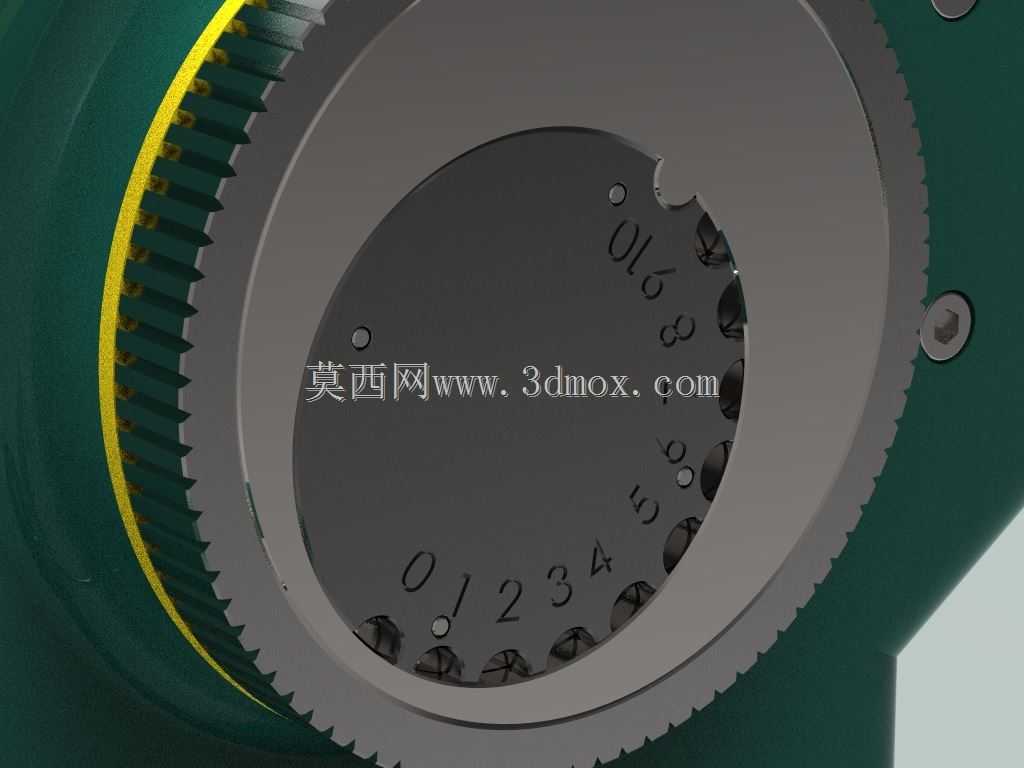

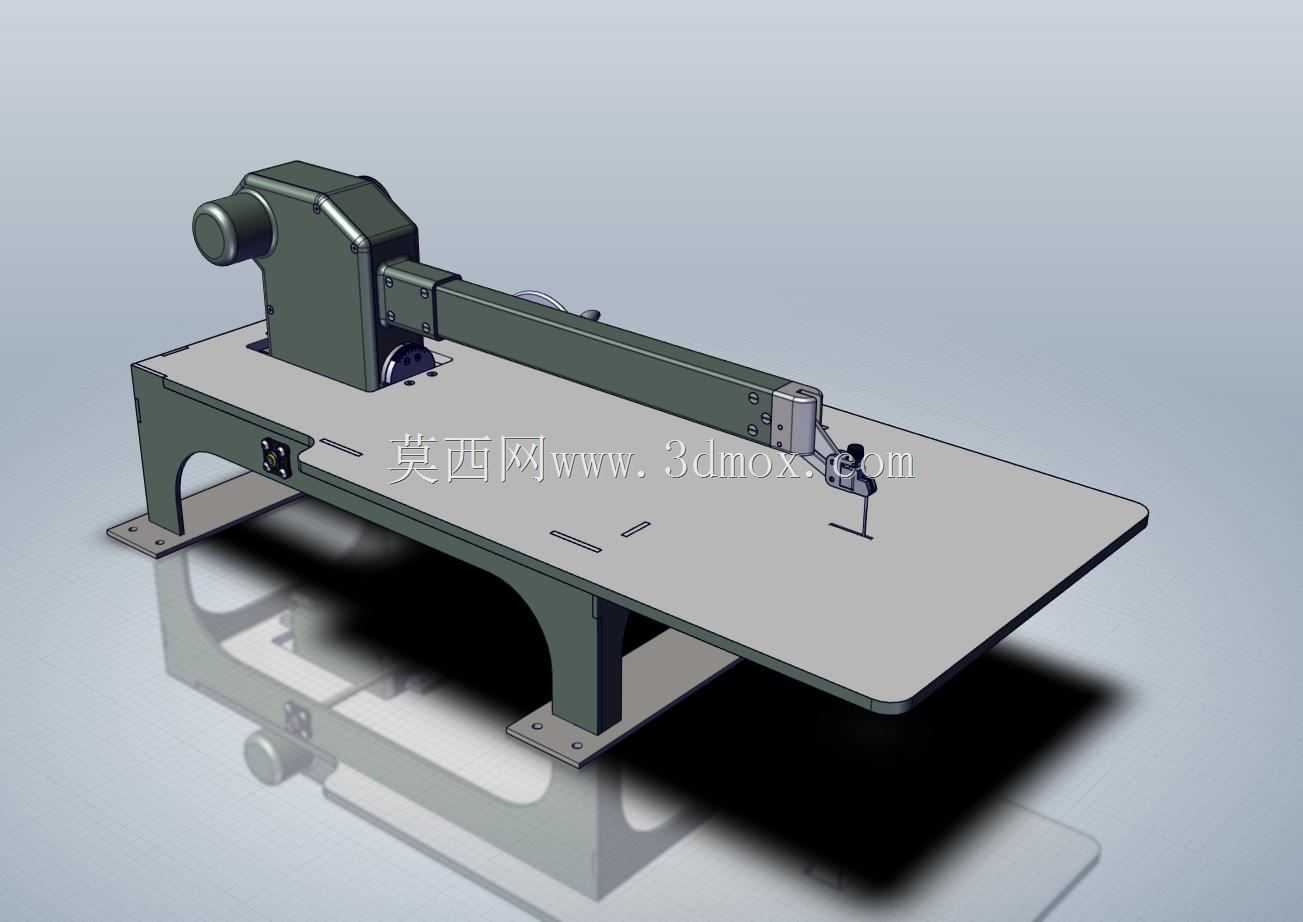

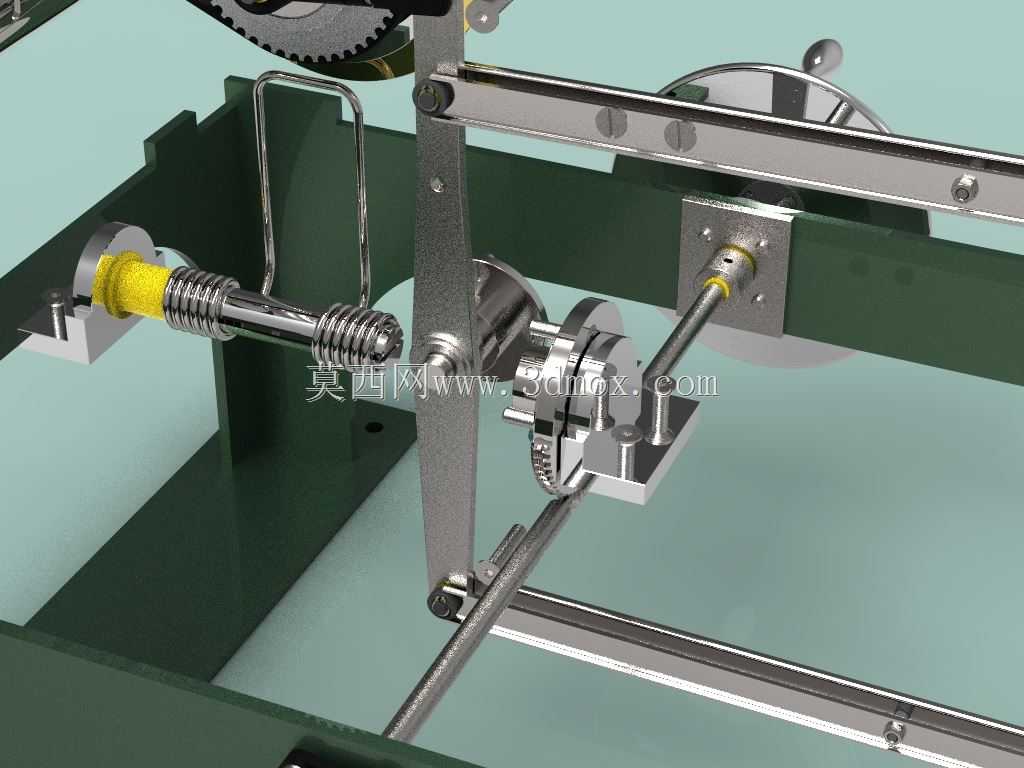

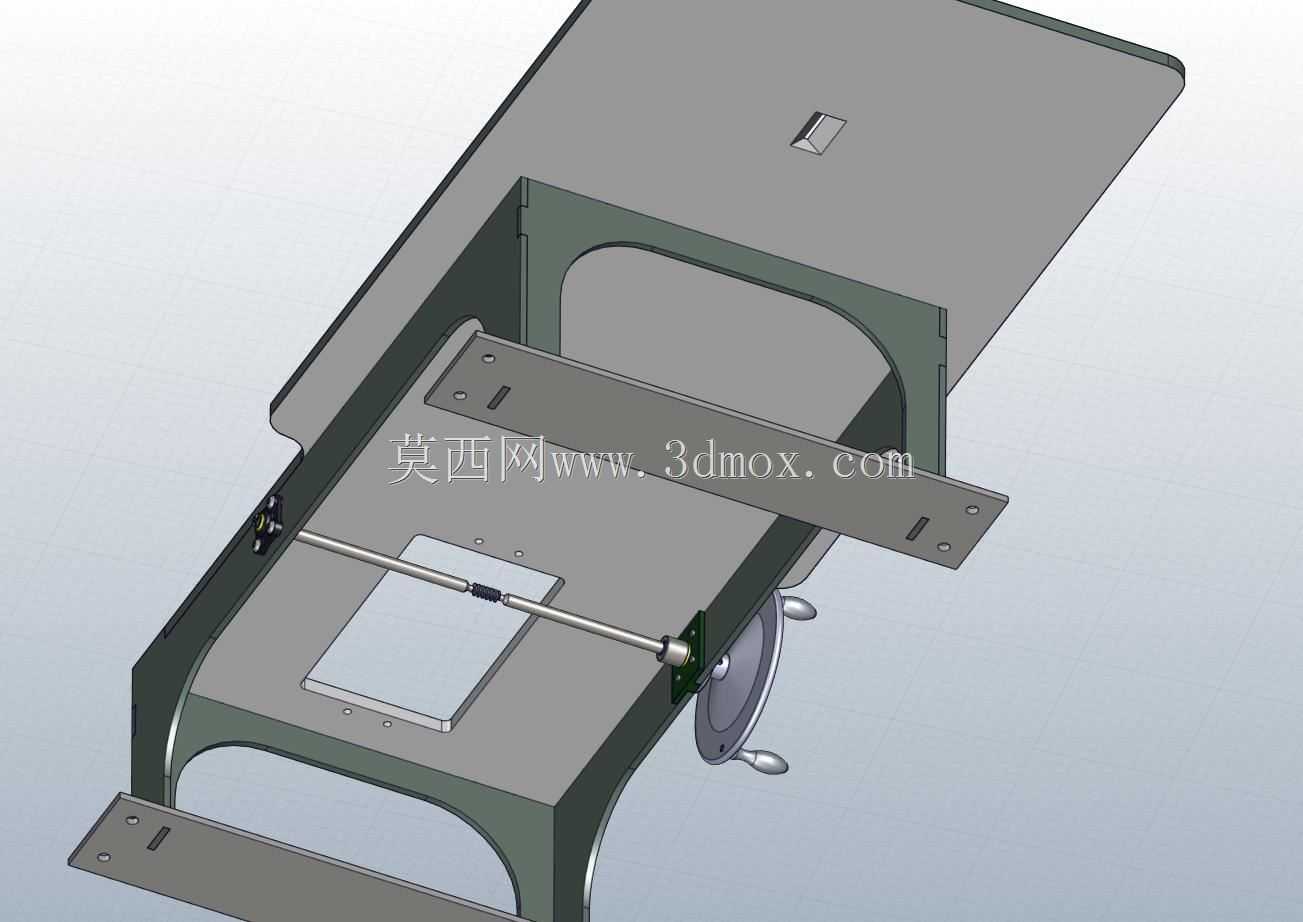

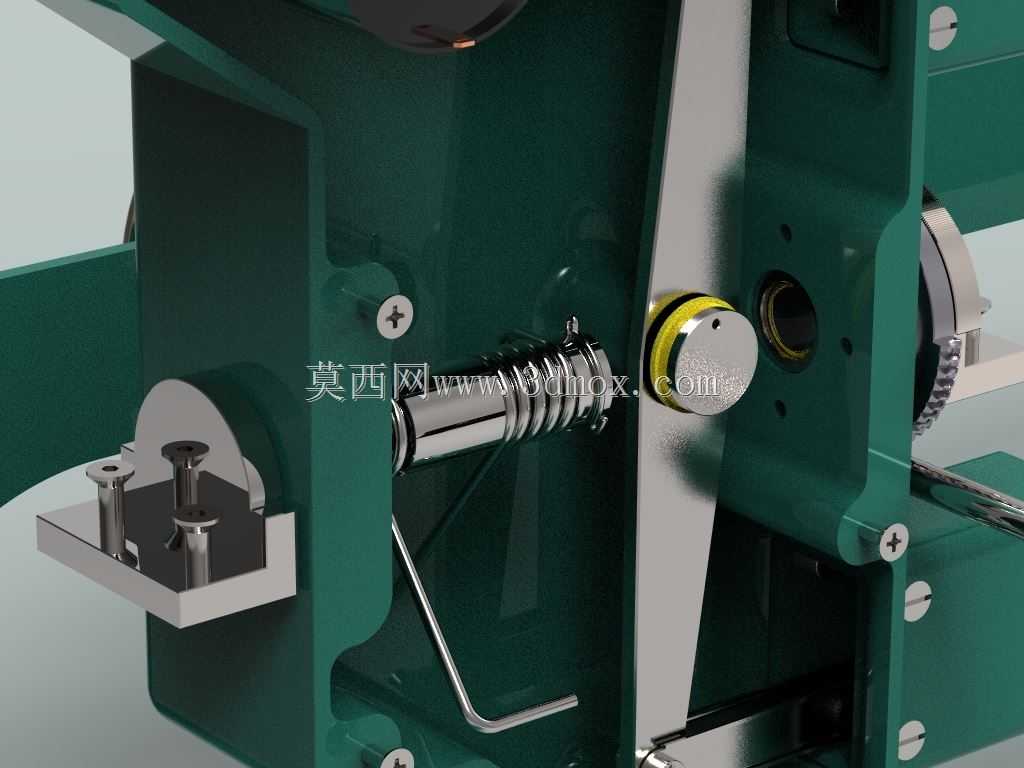

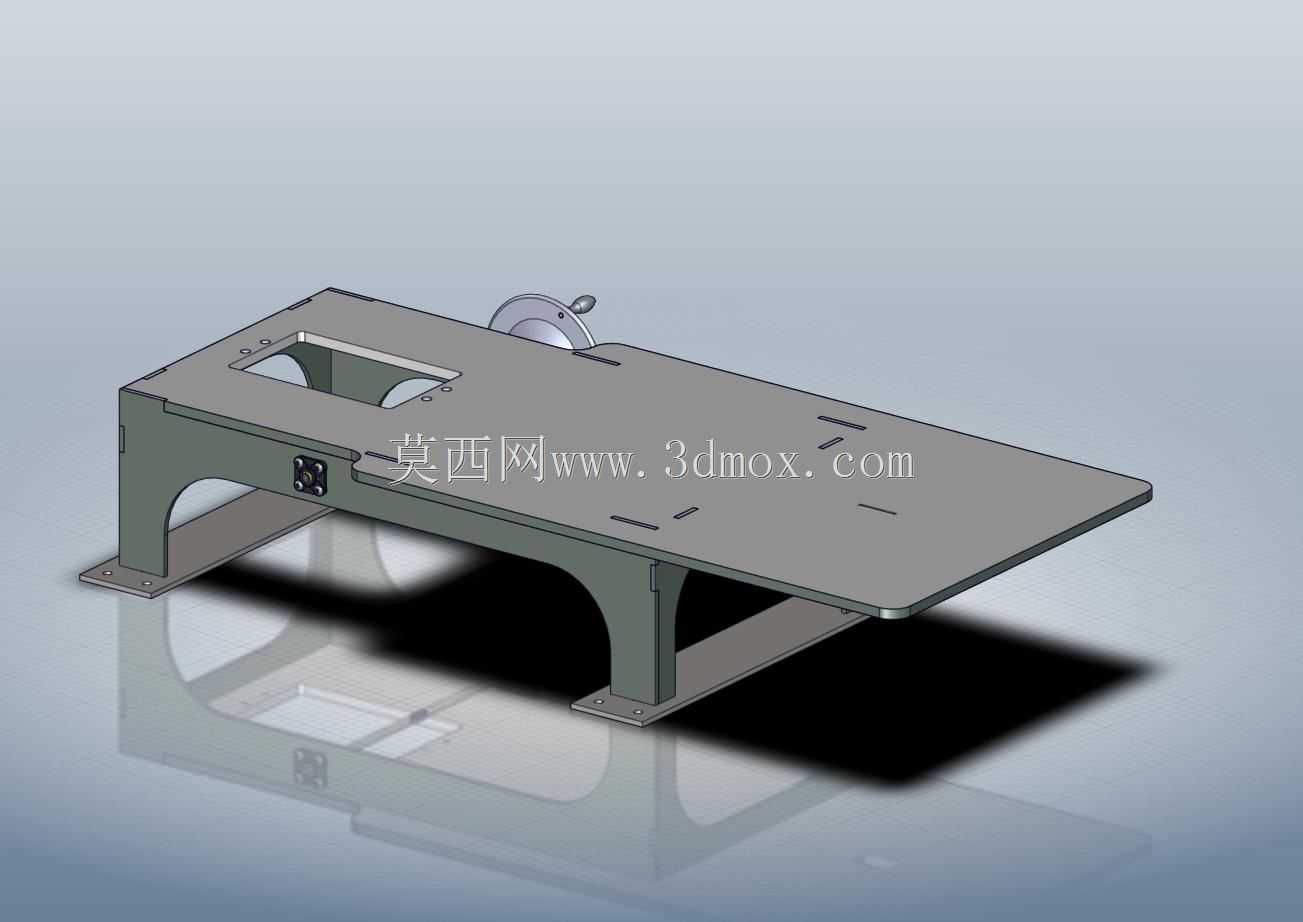

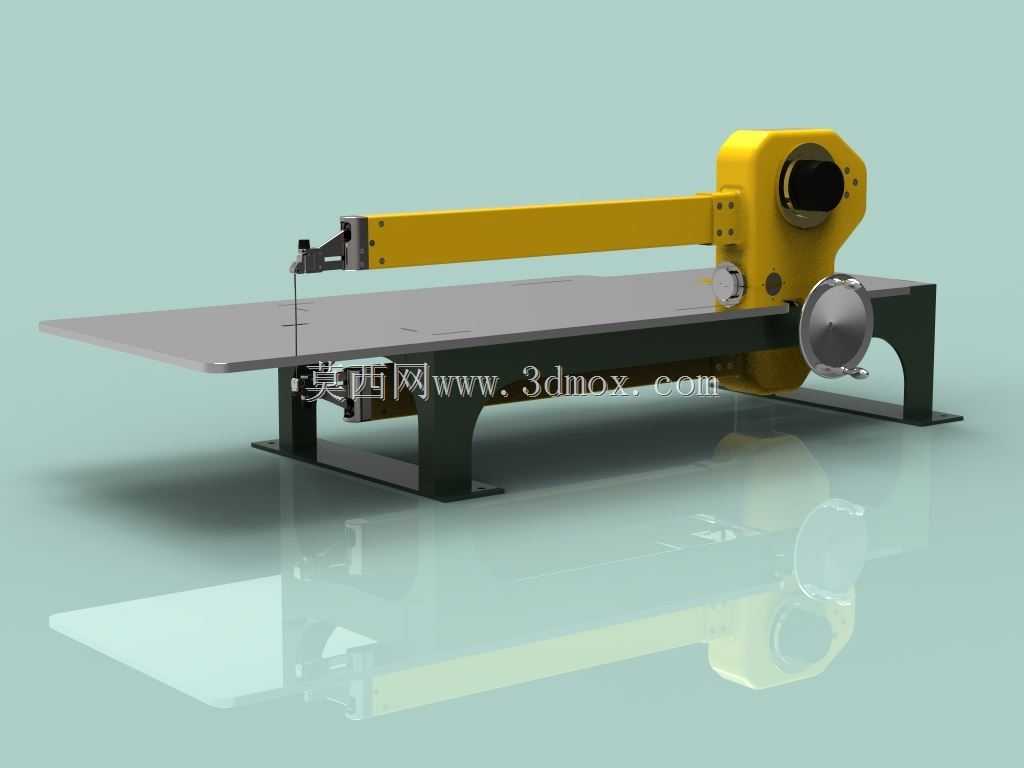

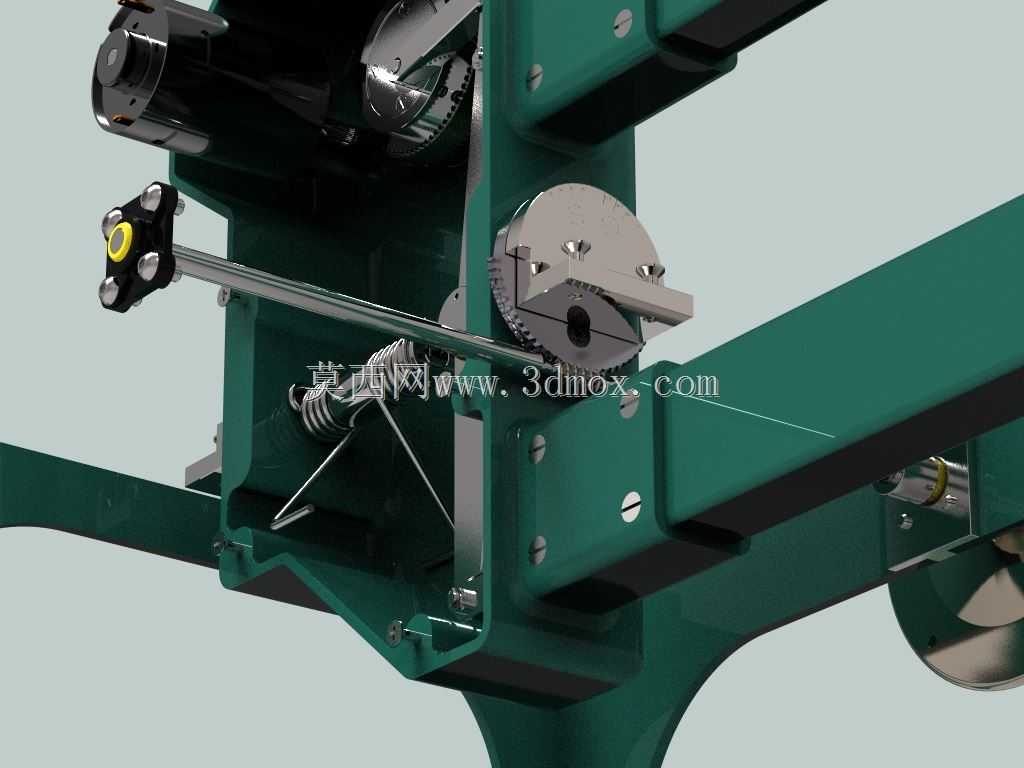

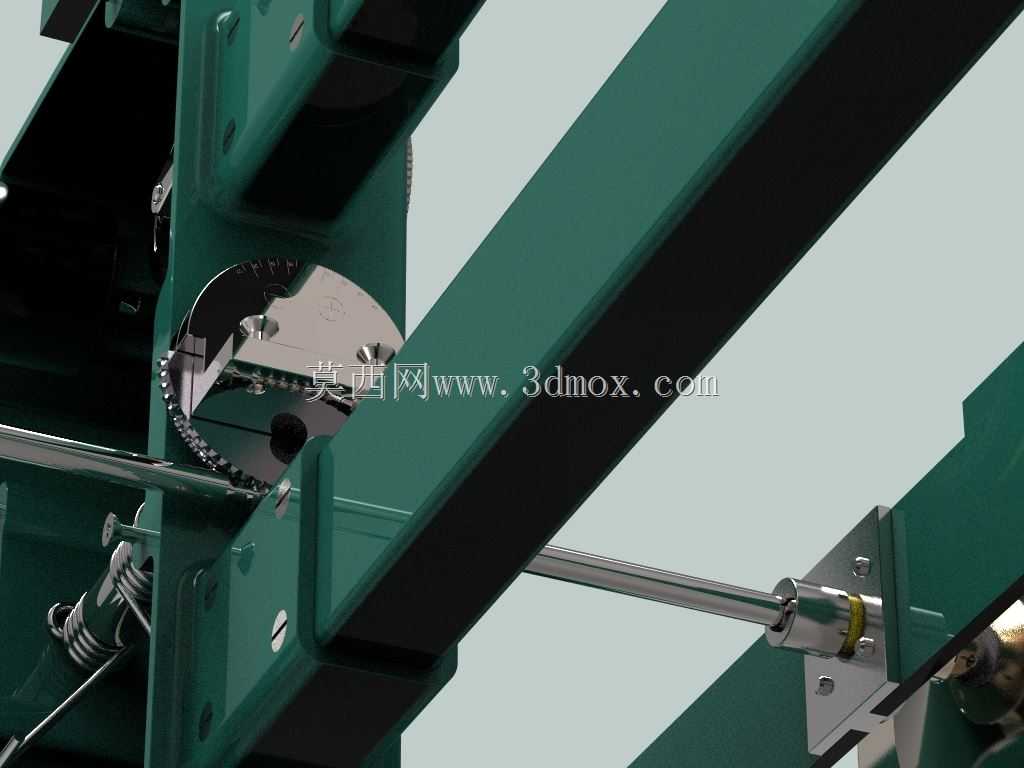

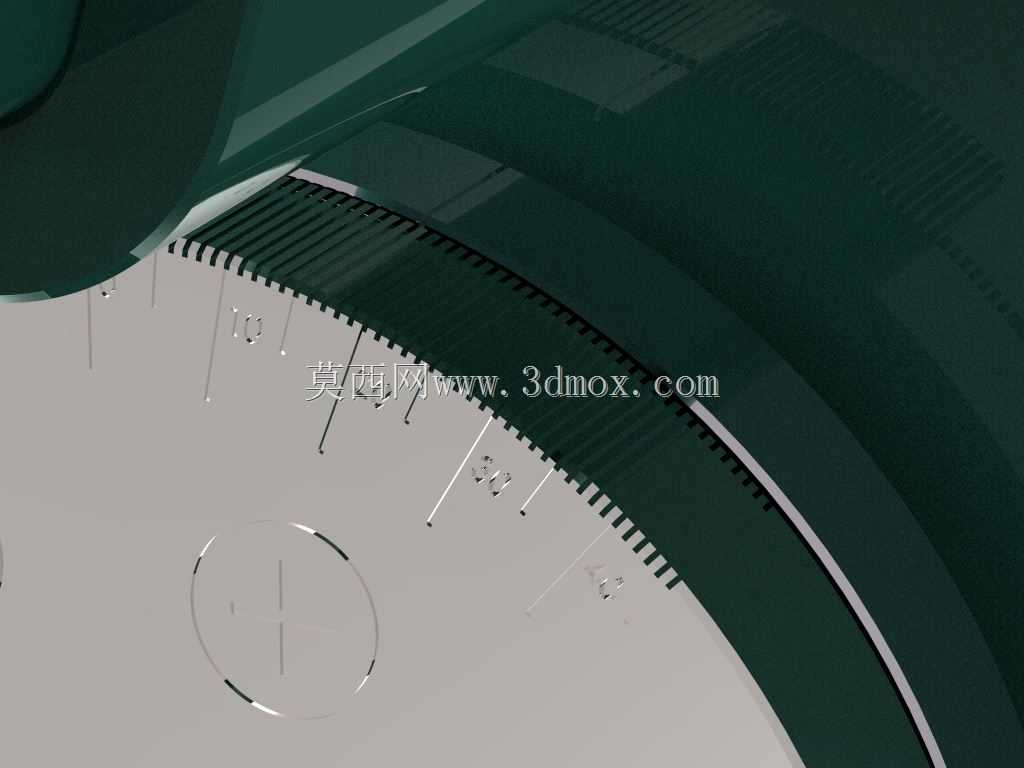

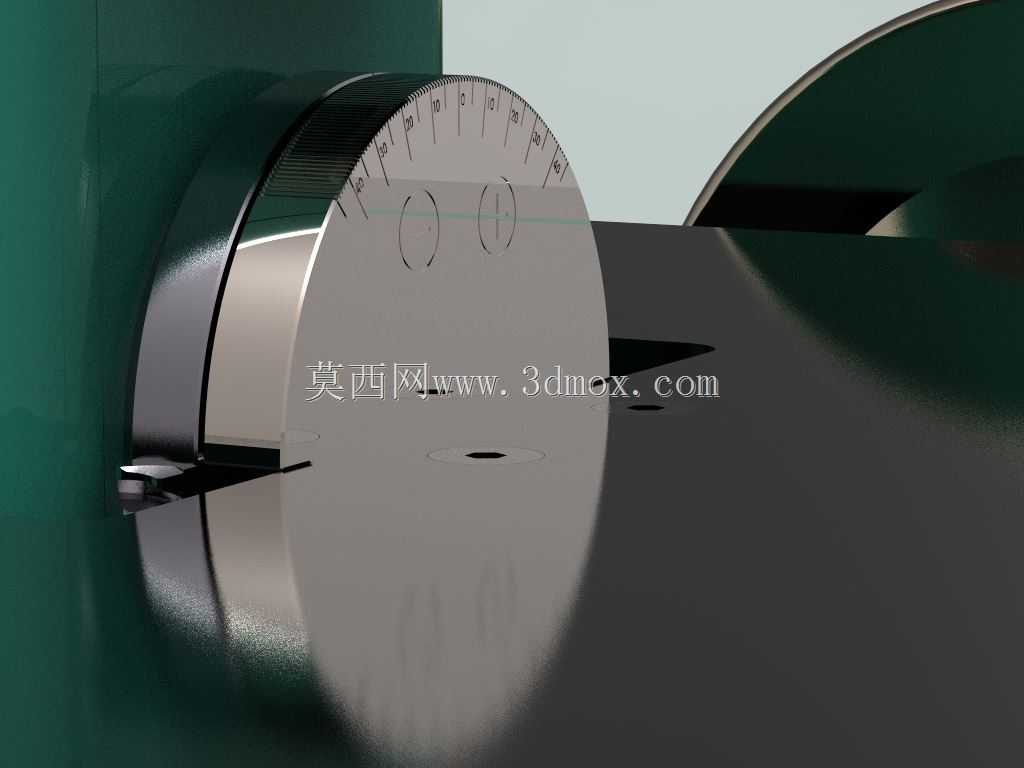

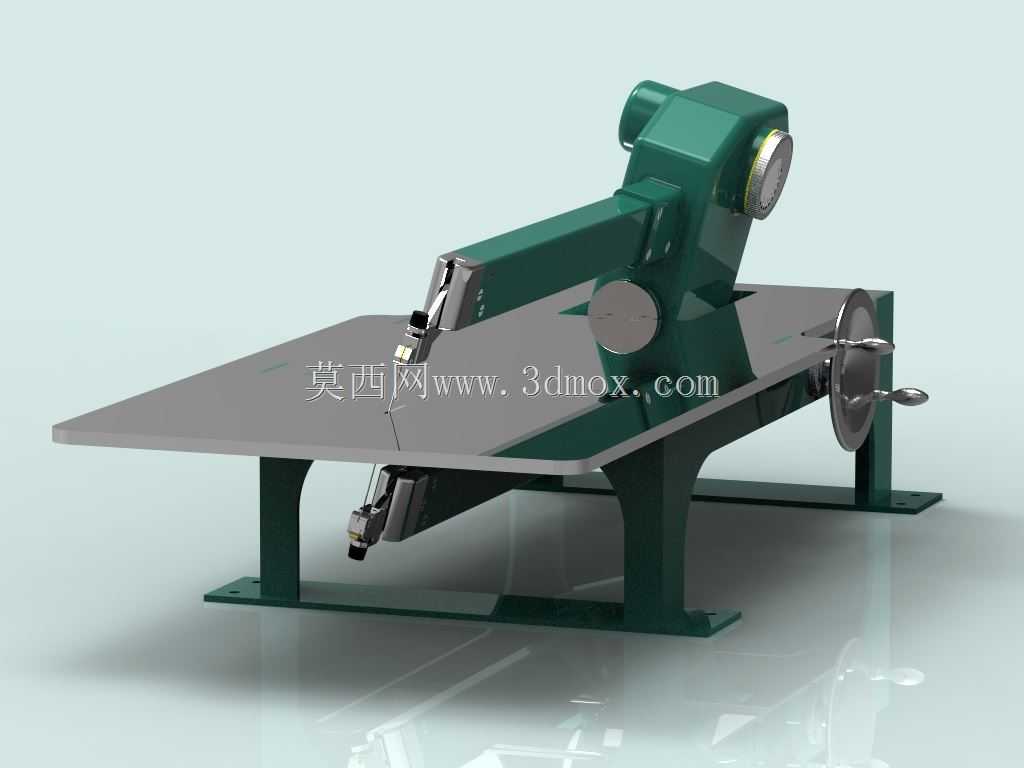

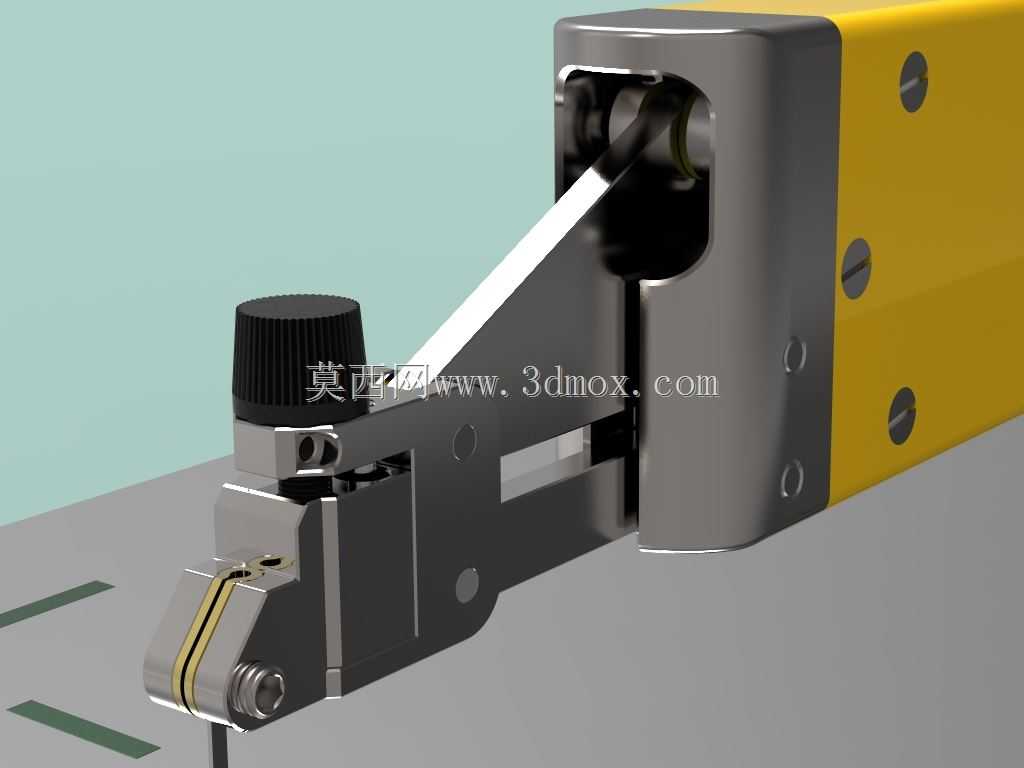

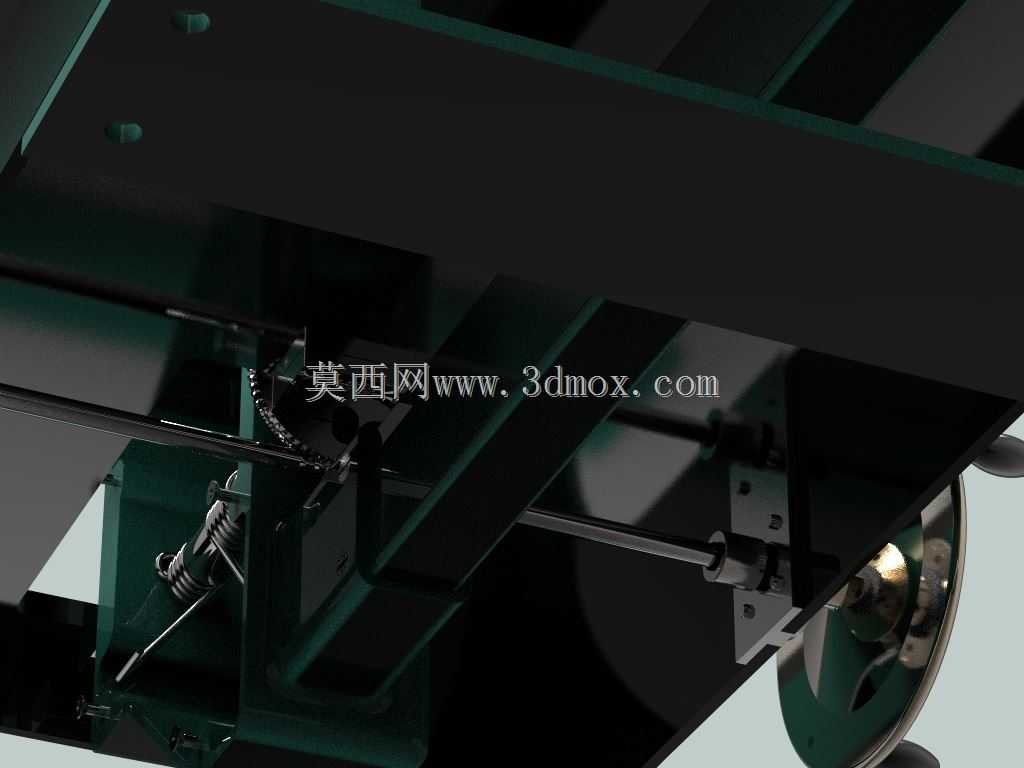

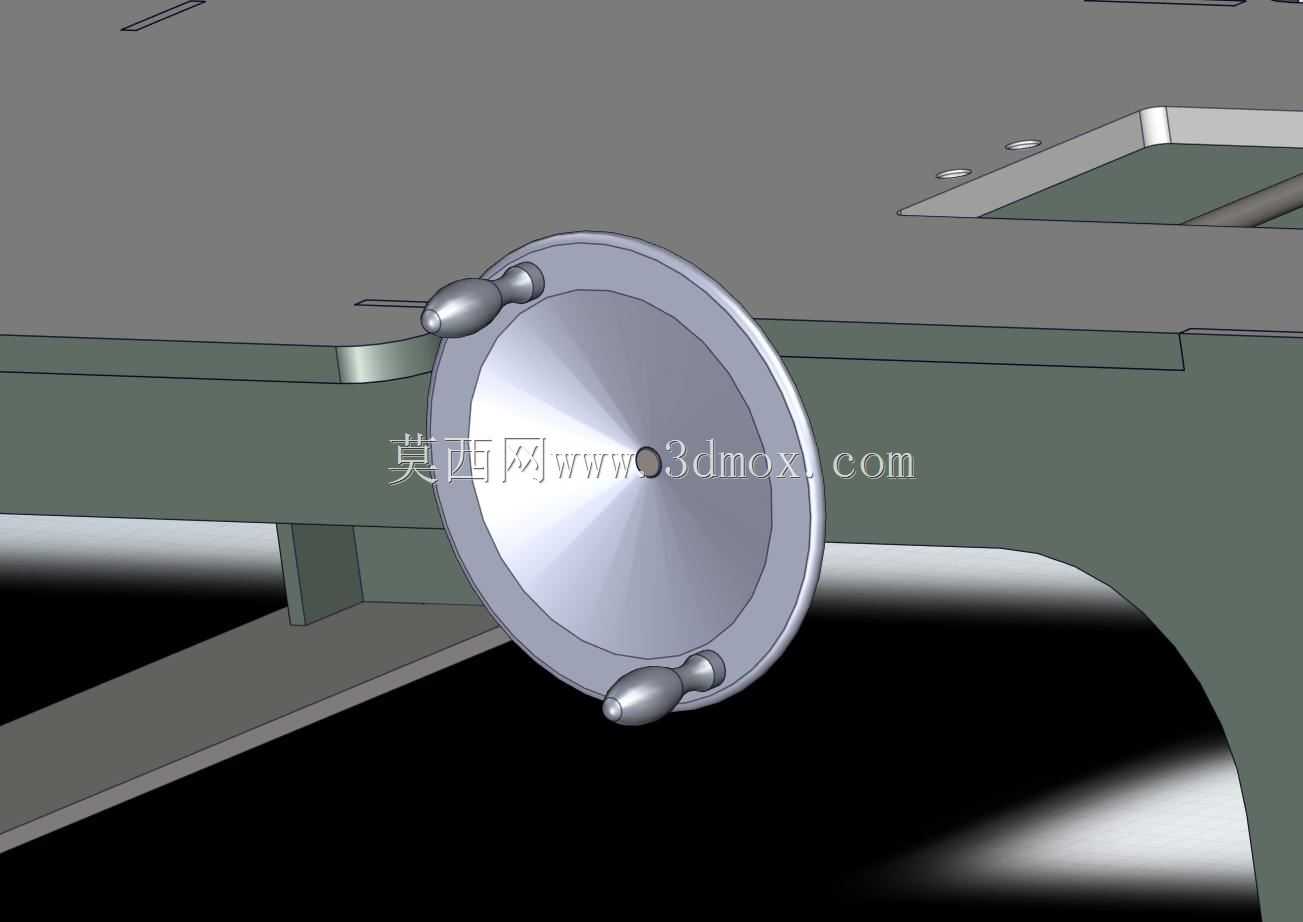

　　这款卷轴锯的结构设计，核心围绕小型工件精细化锯切的实际作业需求展开，在木工小件加工、模型制作、薄金属板材裁切等场景中，这类设备的使用频率远高于大型带锯或台锯。从结构布局来看，机身采用厚钢板折弯焊接的一体式机架，主支撑壁厚度预留了足够的刚性余量，避免锯条高速往复运动时产生的共振传导至工作台面，影响锯切精度。锯条张紧机构采用侧置弹簧预紧结构，搭配带刻度的调节旋钮，操作人员可以根据锯条宽度、材质以及待切割材料的硬度，快速调整张紧力大小，相比传统的螺栓顶紧结构，弹簧缓冲可以抵消部分锯切过程中的冲击载荷，降低锯条崩断的概率。工作台面采用嵌入式安装设计，台面与锯条的垂直度通过底部三个可调支撑脚进行微调，安装边界上，设备整体占地尺寸控制在0.

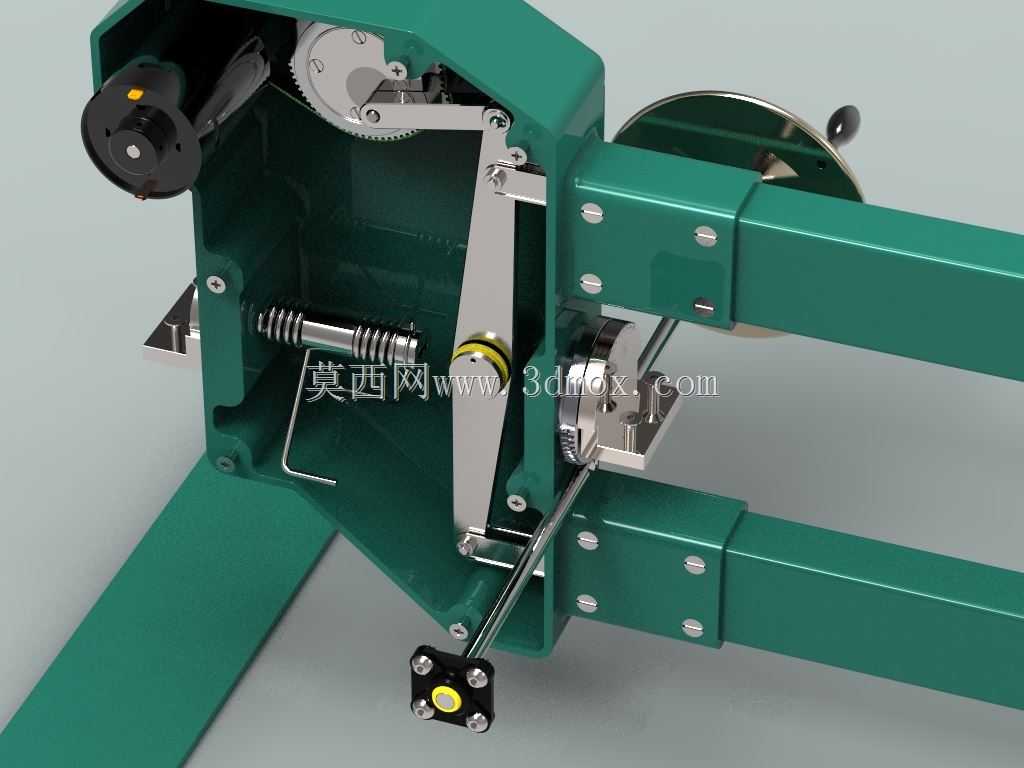

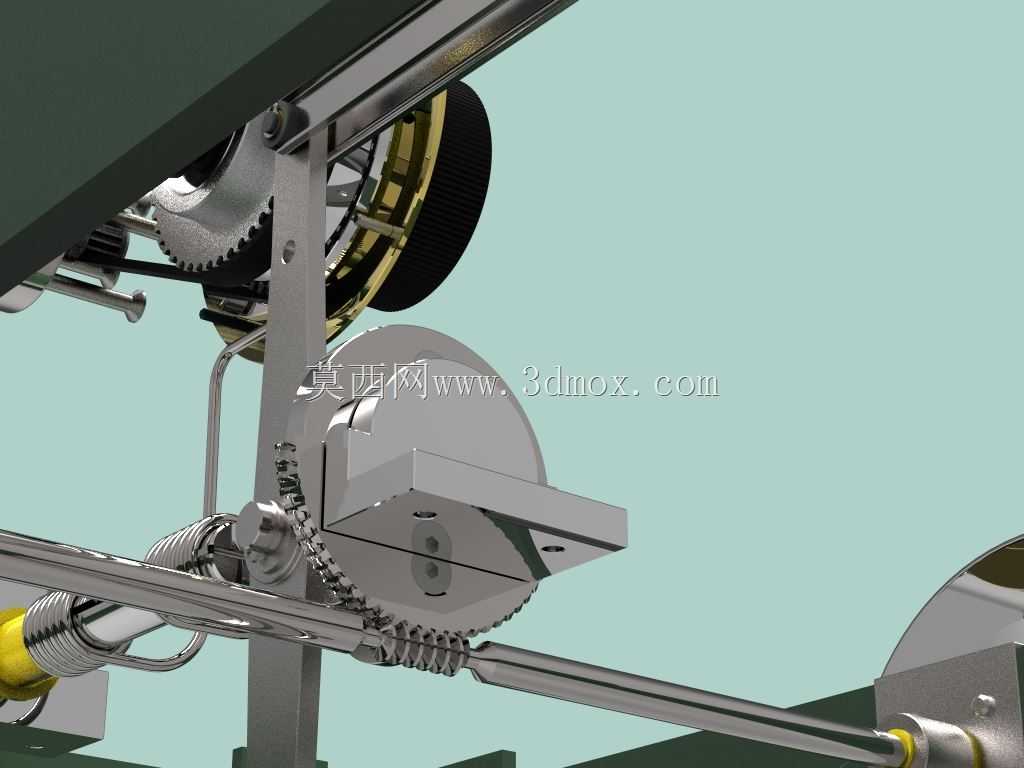

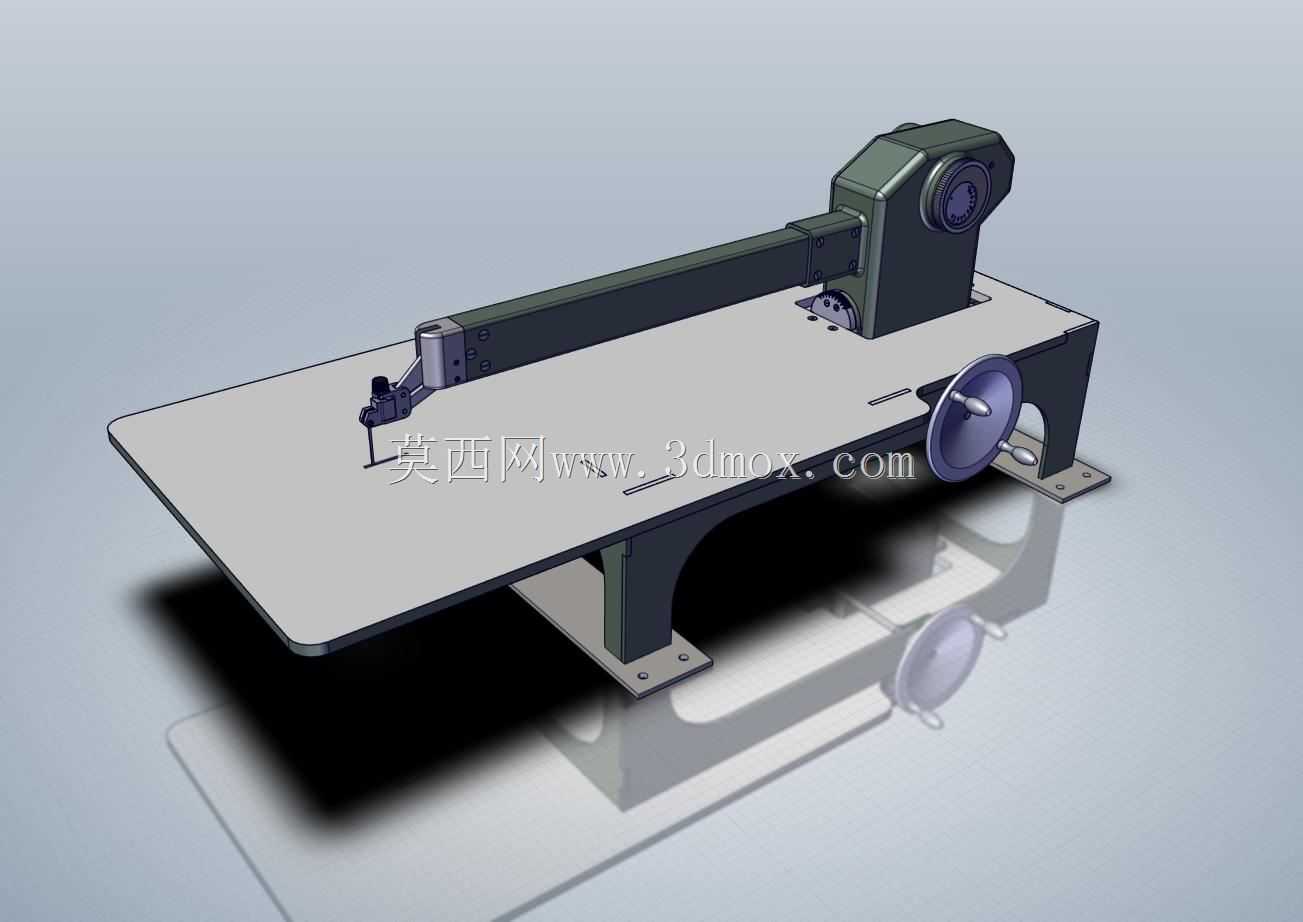

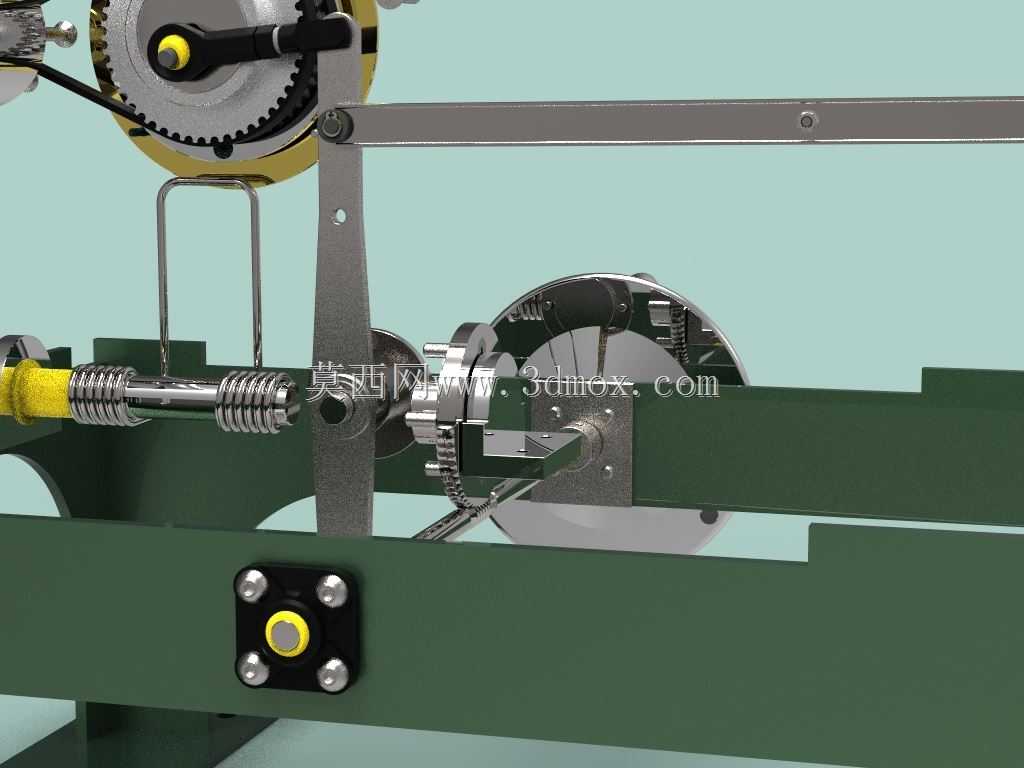

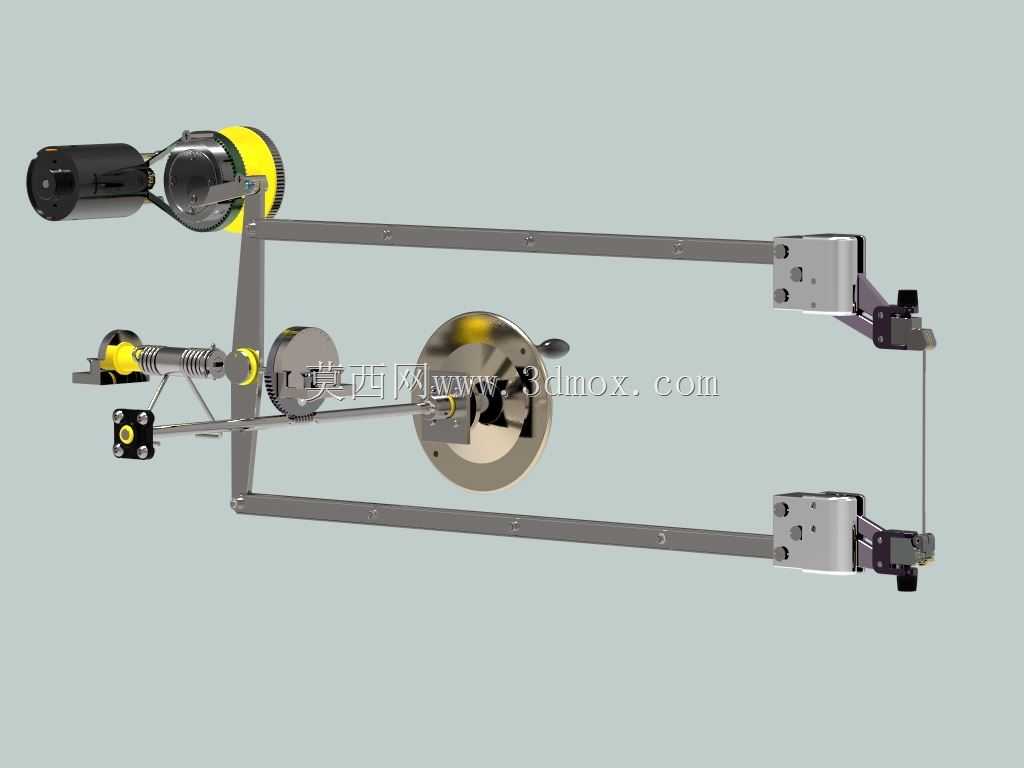

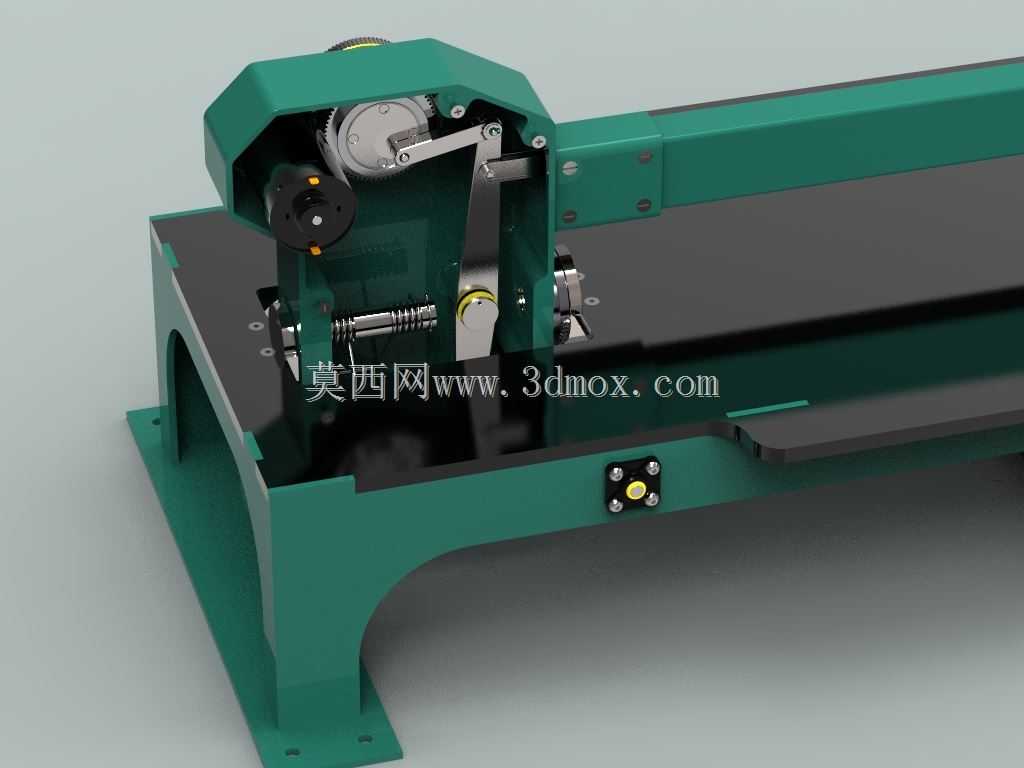

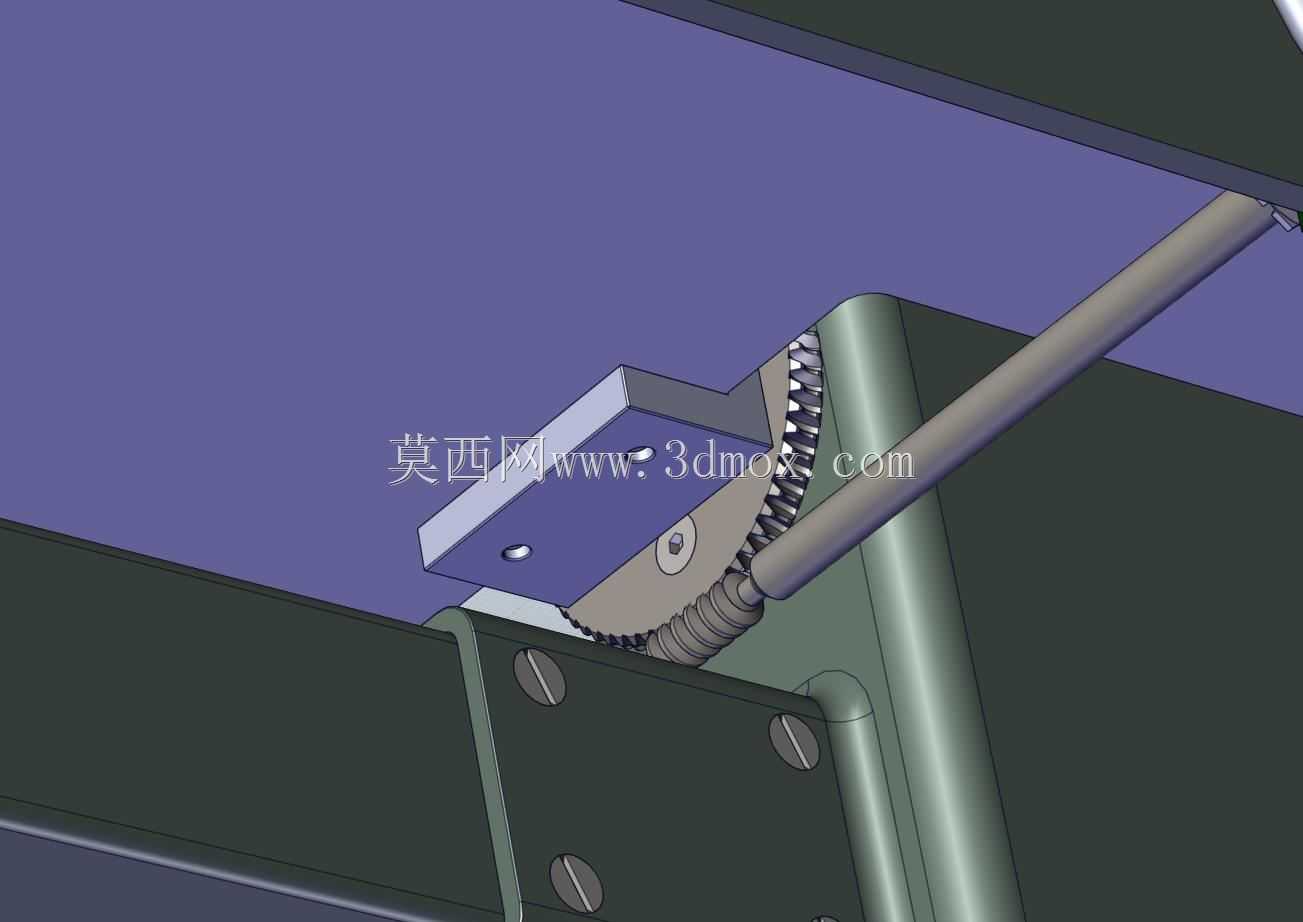

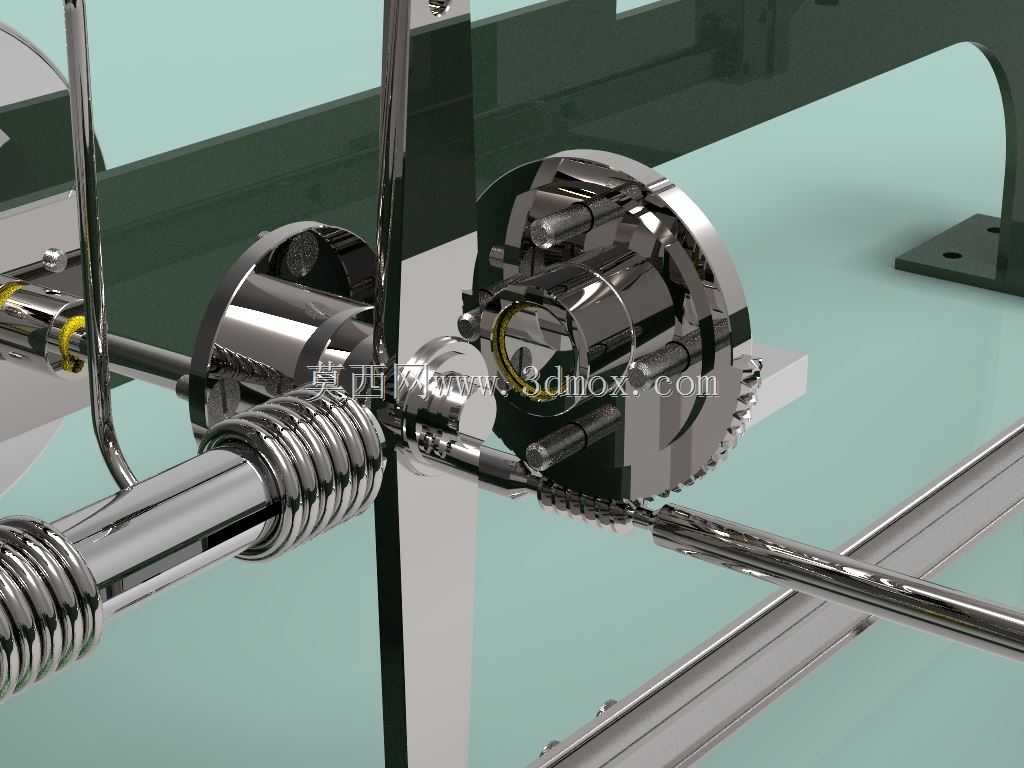

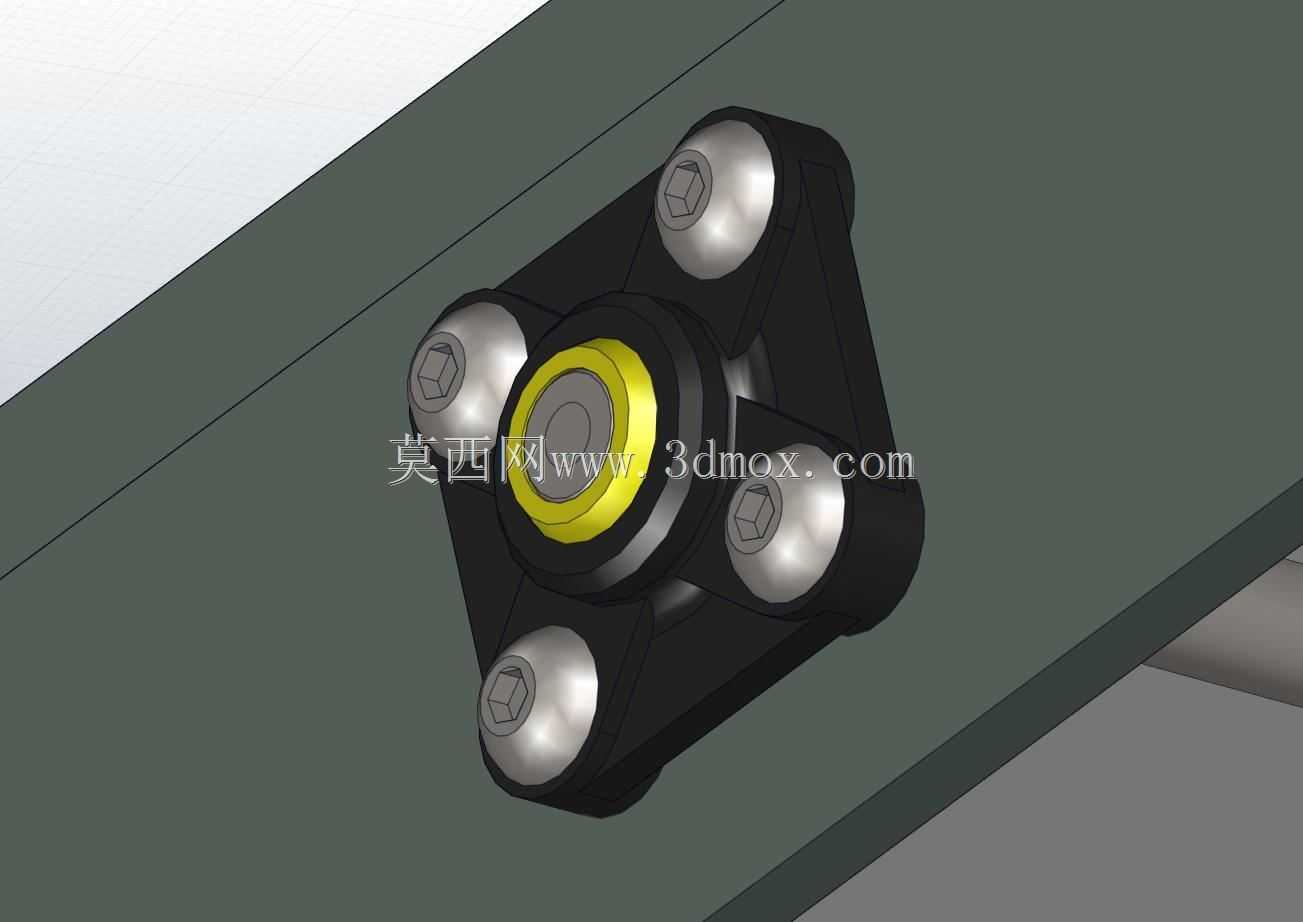

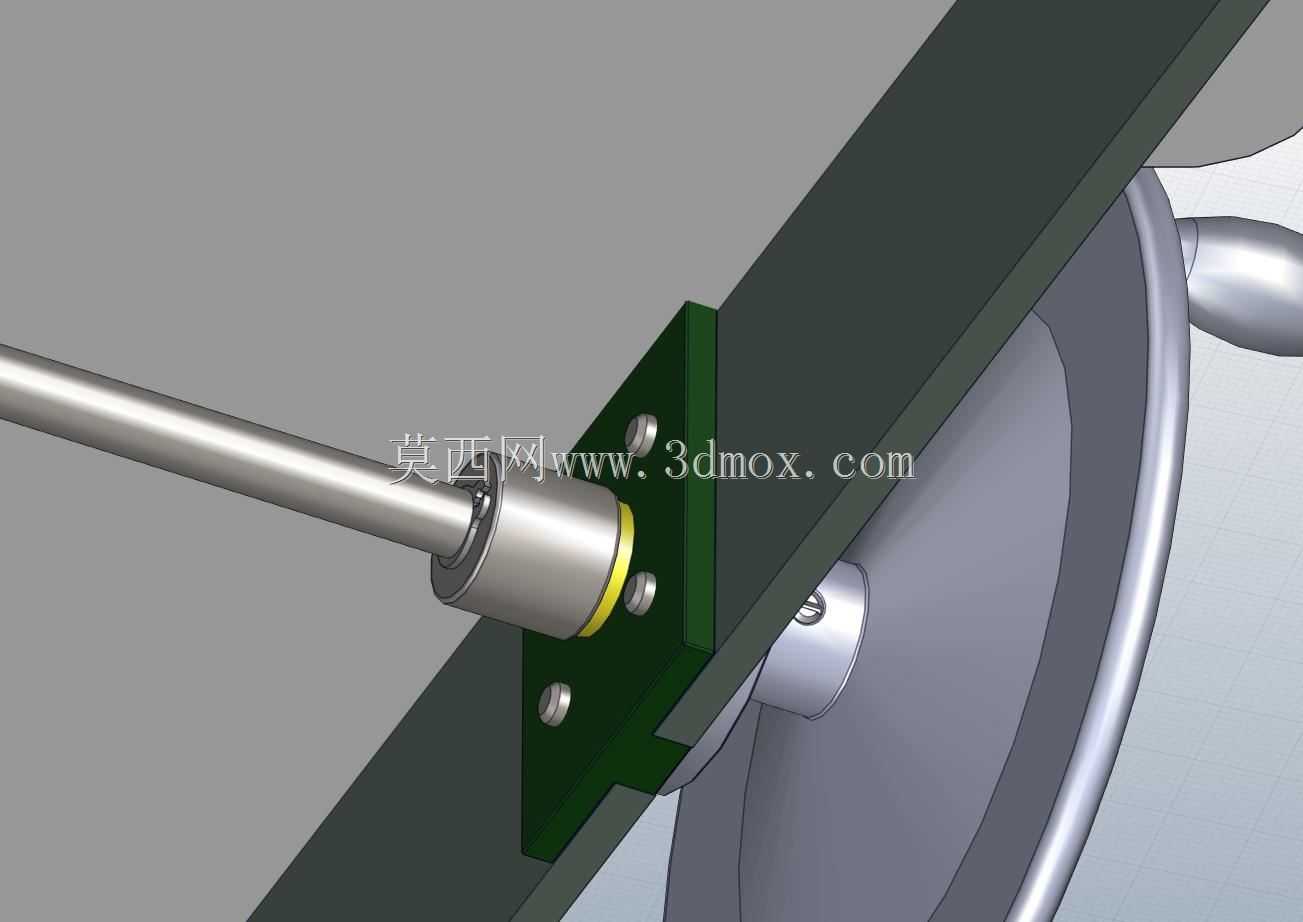

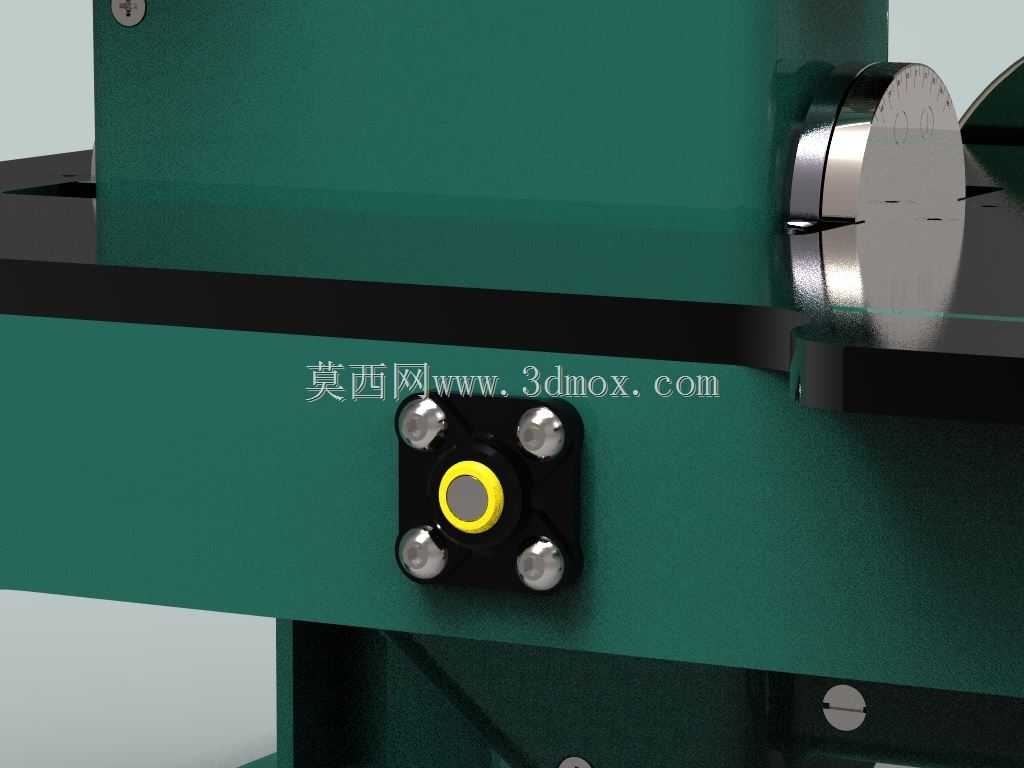

　　4平方米以内，工作台面高度距离设备底部支撑面约280毫米，适配常规台式作业的操作高度，不需要额外搭配增高支架即可直接放置在标准工作台上使用。导向臂结构采用可上下滑移的锁紧设计，最大升降行程为120毫米，可以根据待加工工件的厚度调整导向臂与工作台面的间距，让锯条的自由悬臂长度尽可能缩短，减少锯切过程中锯条的侧向摆动量，保证切割面的直线度。传动部分采用偏心轮带动锯条做上下往复运动，偏心距经过优化设计，兼顾锯条的有效切削行程与运动平稳性，运动副位置都预留了润滑脂注油孔，日常维护时不需要拆解机身即可完成润滑保养。从设计思路上，这款设备没有追求过大的切割厚度参数，而是把结构优化的重点放在了操作便利性与切割精度上，比如工作台面的T型槽预留位置，

　　可以配套安装角度靠尺、压紧夹具等辅助工装，满足斜切、仿形切割等特殊作业需求；锯条防护罩采用透明聚碳酸酯材质，既可以阻挡锯切过程中产生的碎屑飞溅，又不会遮挡操作人员的切割视线。设备的进料侧没有设置复杂的自动进给结构，保留了手动进给的操作空间，适配小批量、多形状工件的灵活加工需求，毕竟在模型制作、五金修配这类场景中，操作人员需要根据划线轨迹随时调整进料方向，自动进给结构反而会限制操作灵活性。机身侧面预留了除尘接口，可以外接车间集中除尘系统或者小型移动式吸尘器，及时排走锯切产生的木屑、金属碎屑，避免碎屑堆积在运动副缝隙中加剧零件磨损。从安装适配性来看，设备底部预留了四个螺栓固定孔，如果是固定工位长期使用，

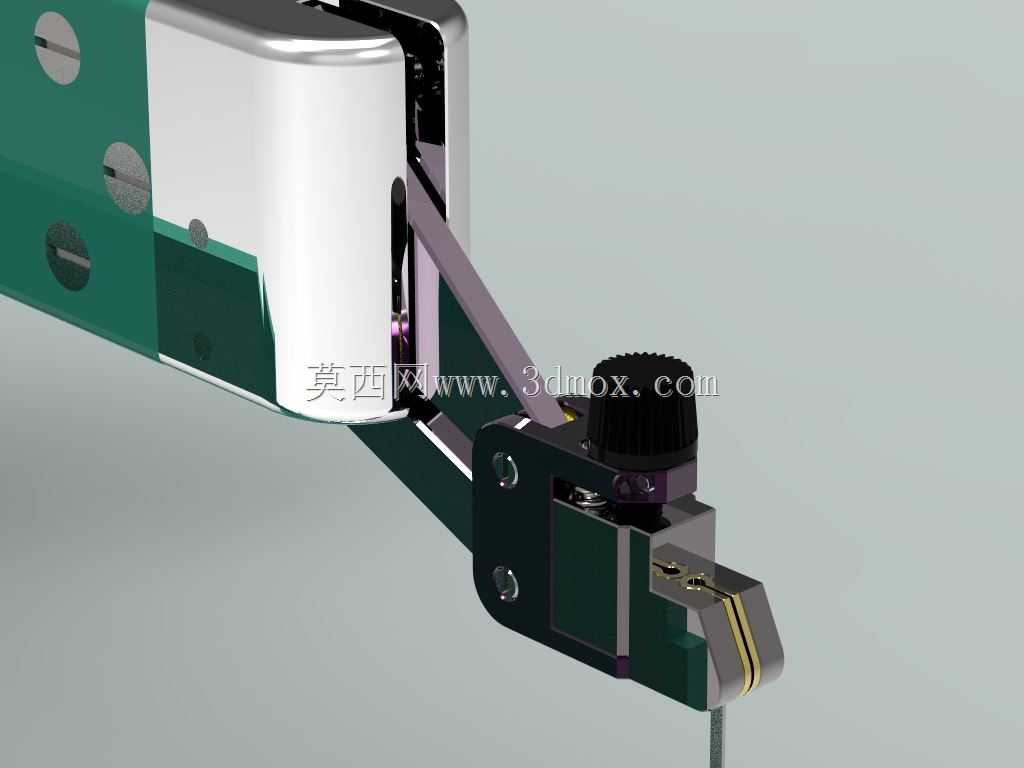

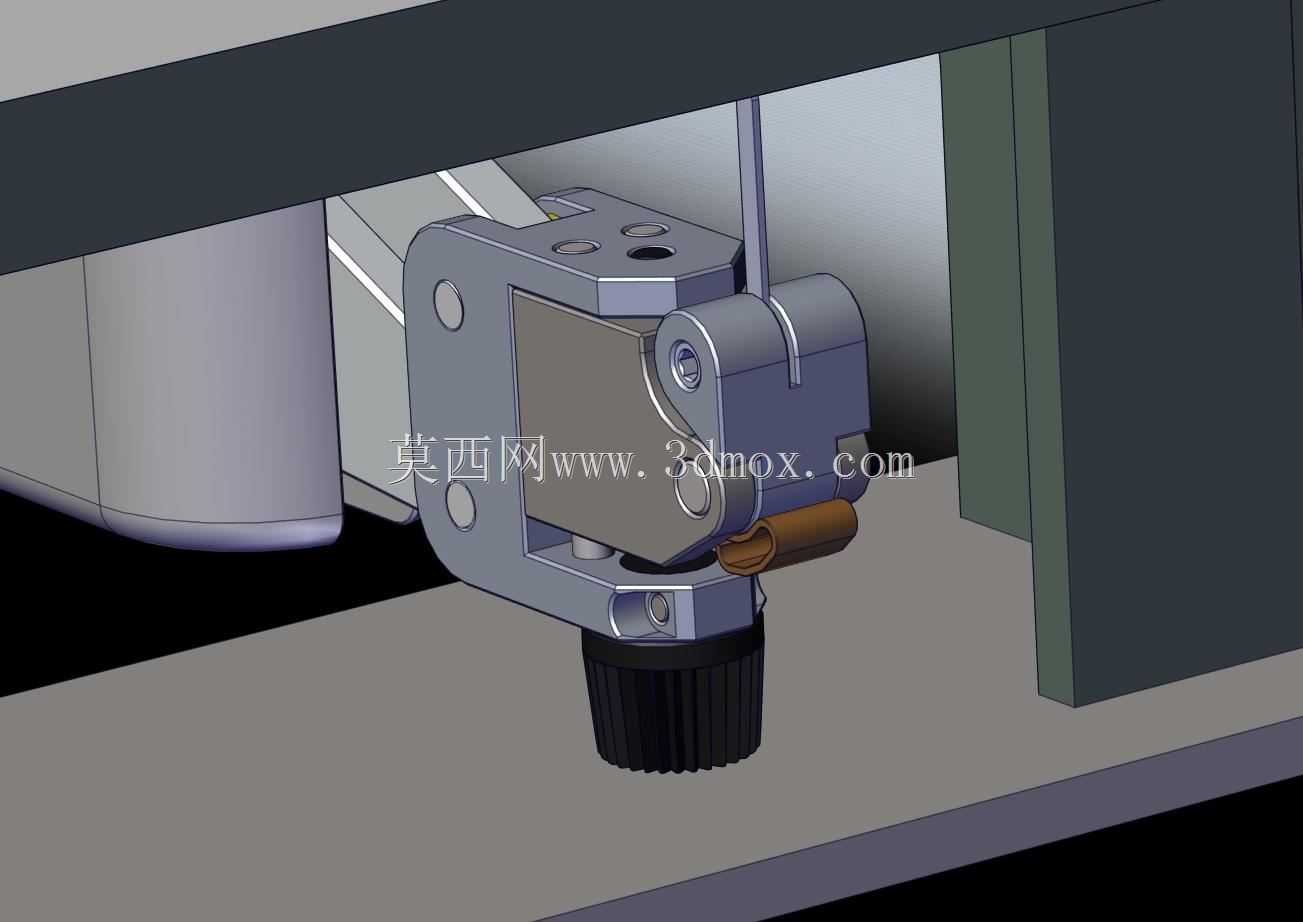

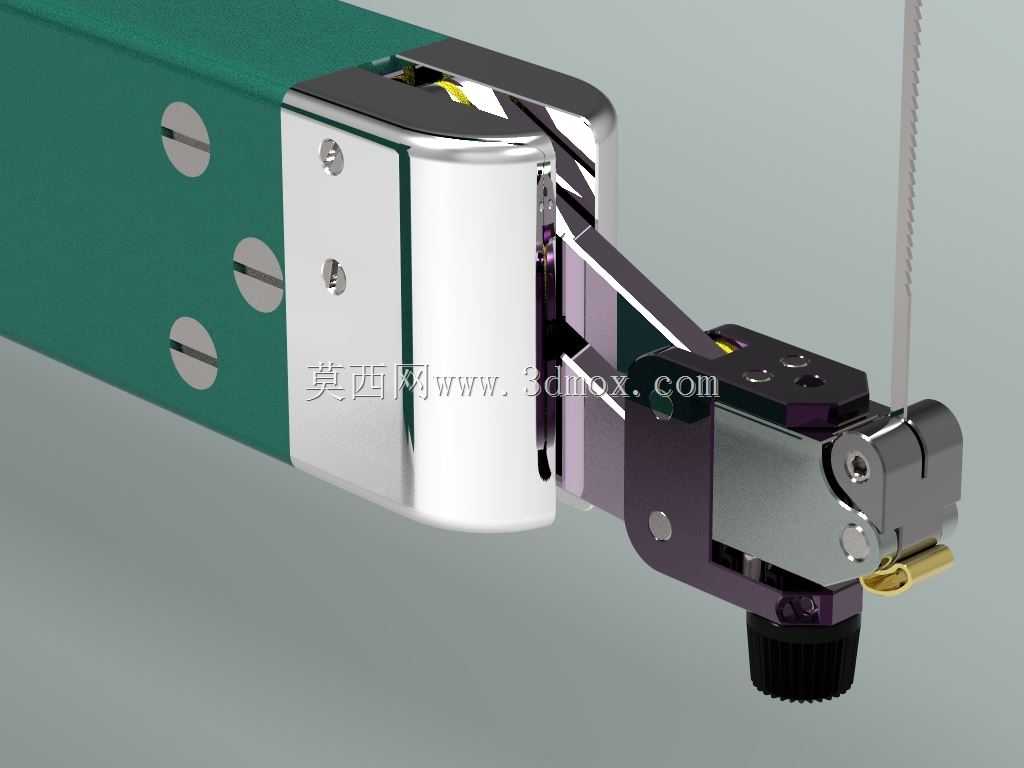

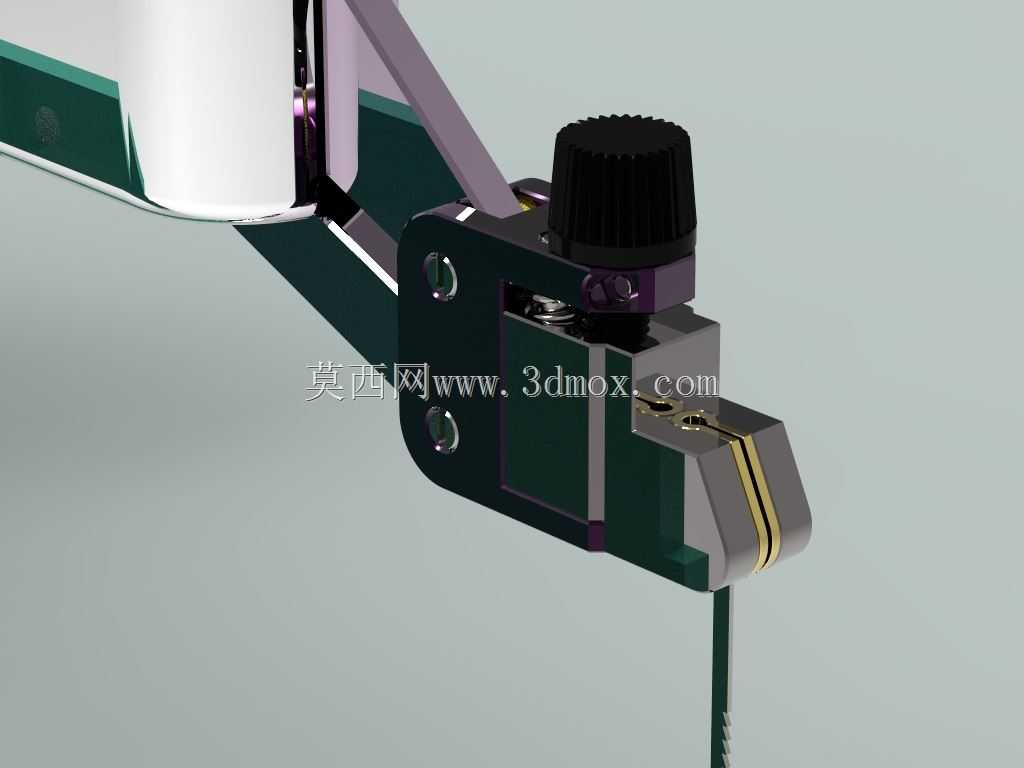

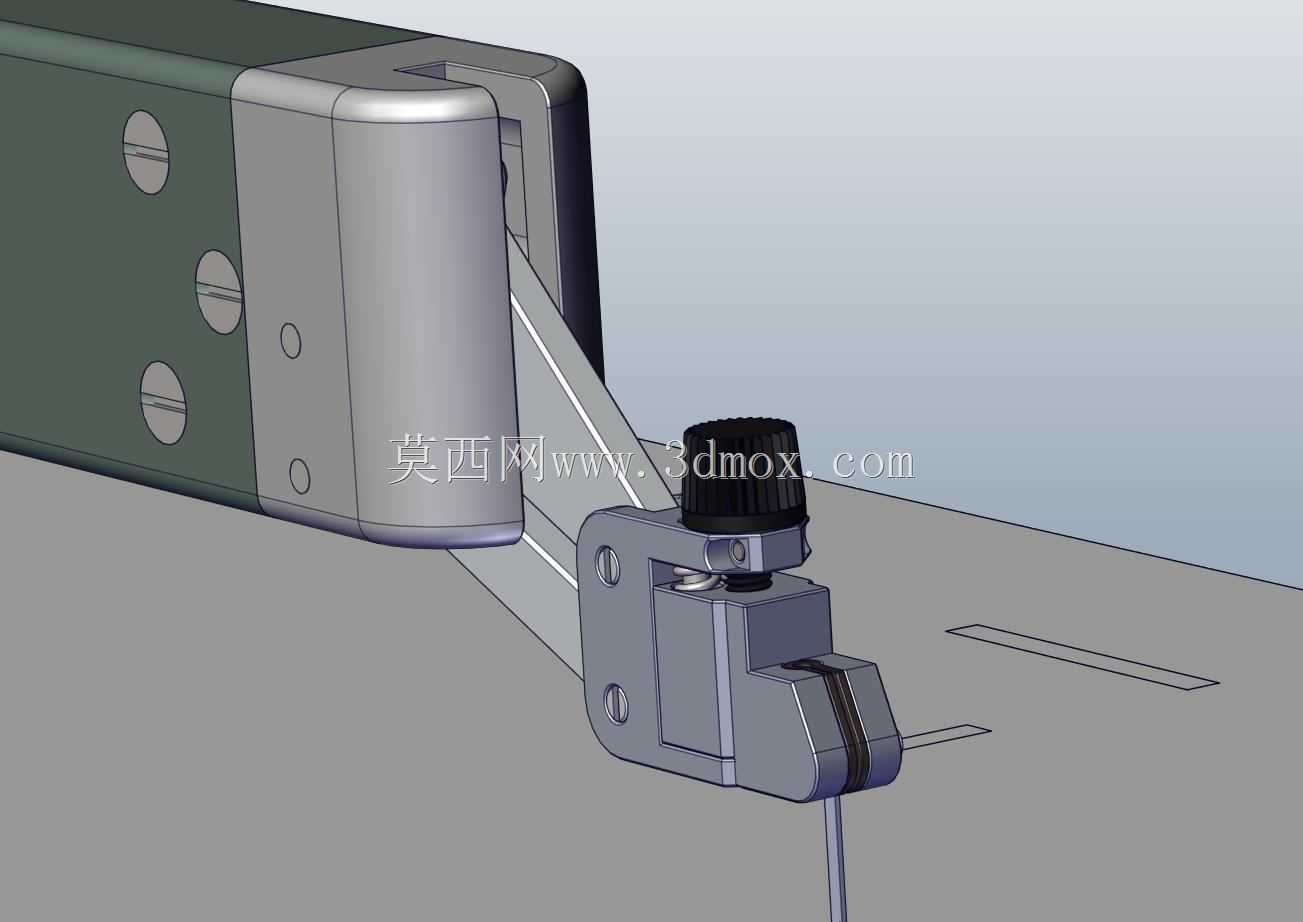

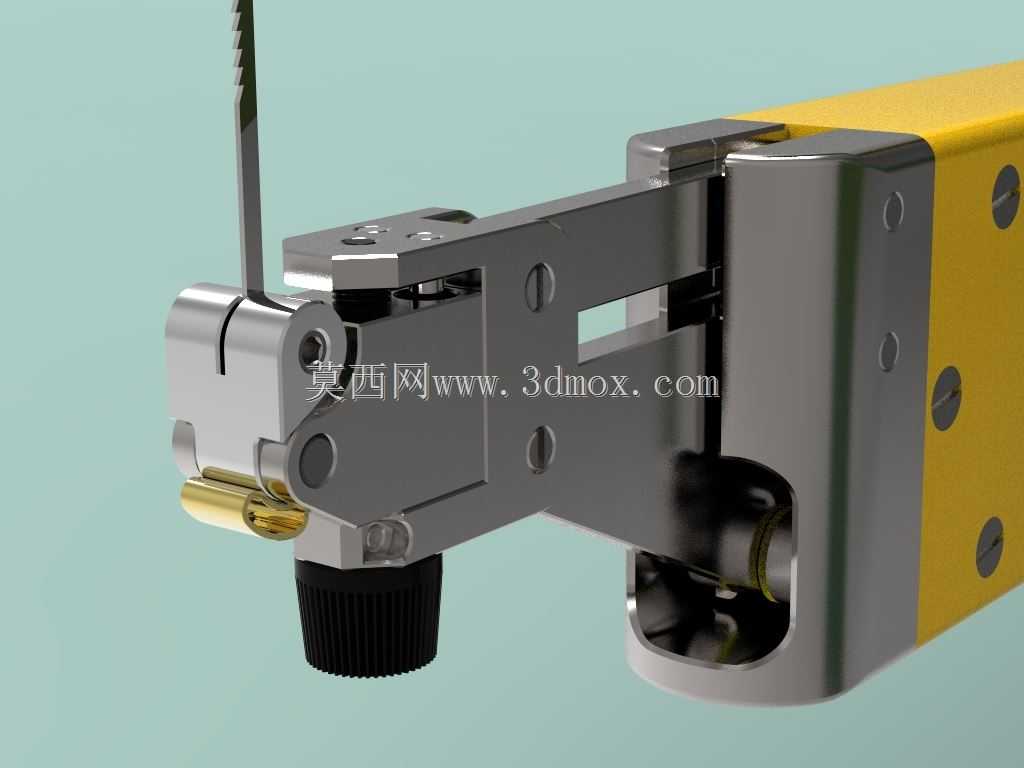

　　可以通过螺栓将设备锁紧在工作台面上，进一步提升整机稳定性；如果是需要频繁转场的作业场景，也可以直接放置在工作台面使用，设备自重带来的稳定性已经可以满足常规小件锯切的需求。锯条的安装结构采用快拆式锁扣设计，更换锯条时不需要借助额外工具，扳开锁扣即可完成锯条的拆装，大幅缩短换锯条的辅助作业时间，针对不同材质的切割需求，可以快速更换对应齿距的锯条，比如切割木材时选用粗齿锯条提升切割效率，切割薄金属板或者亚克力材料时选用细齿锯条避免崩边。整个设备的结构没有冗余的装饰性设计，所有外露零件都具备实际功能，走线全部隐藏在机身腔体内部，避免作业过程中线材被工件勾挂产生安全隐患，操作按钮全部设置在机身前端伸手可及的位置，符合一线操作人员的作业习惯。
