原木加工用便携式链锯固定支架结构

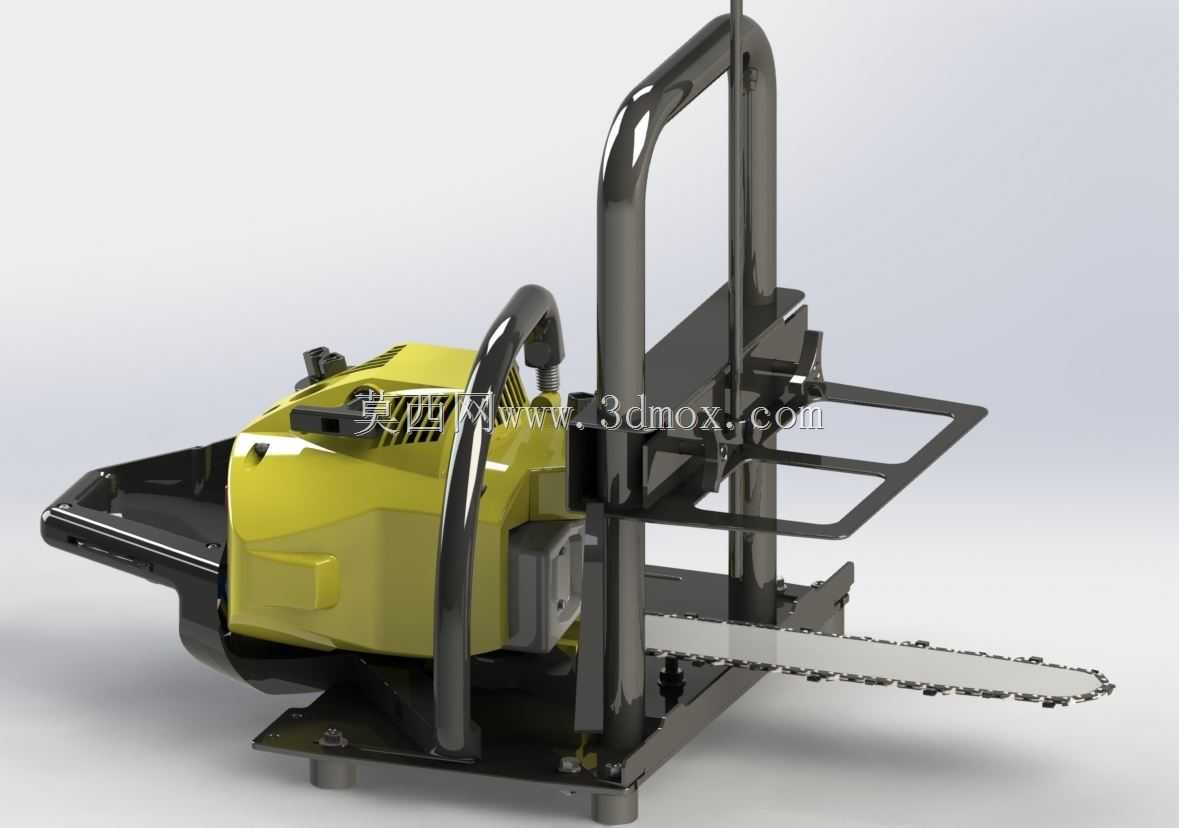

　　这款链锯固定支架主要面向小型木材加工场景、户外林场原木截断作业、个体木工坊备料工序使用，可将常规手持链锯转化为固定式锯切设备，解决手持链锯作业时进给不稳、切面倾斜、操作安全风险高的痛点。日常作业中，林场间伐后的小径级原木、农户自用薪柴截断、木工坊小规格木料开料，都可依托该支架完成标准化锯切，无需额外购置大型台式裁断锯，降低小型加工作业的设备投入成本。

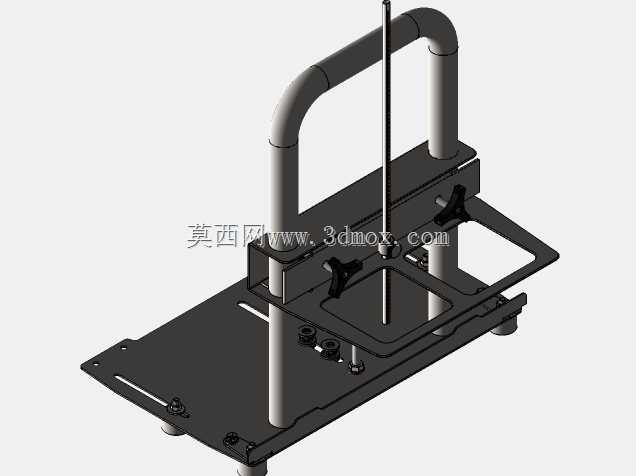

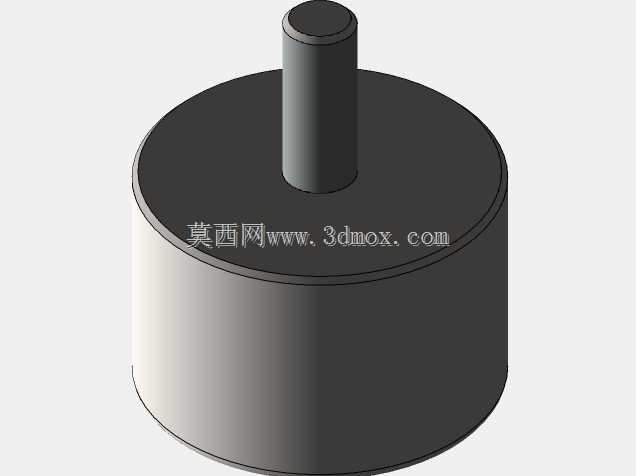

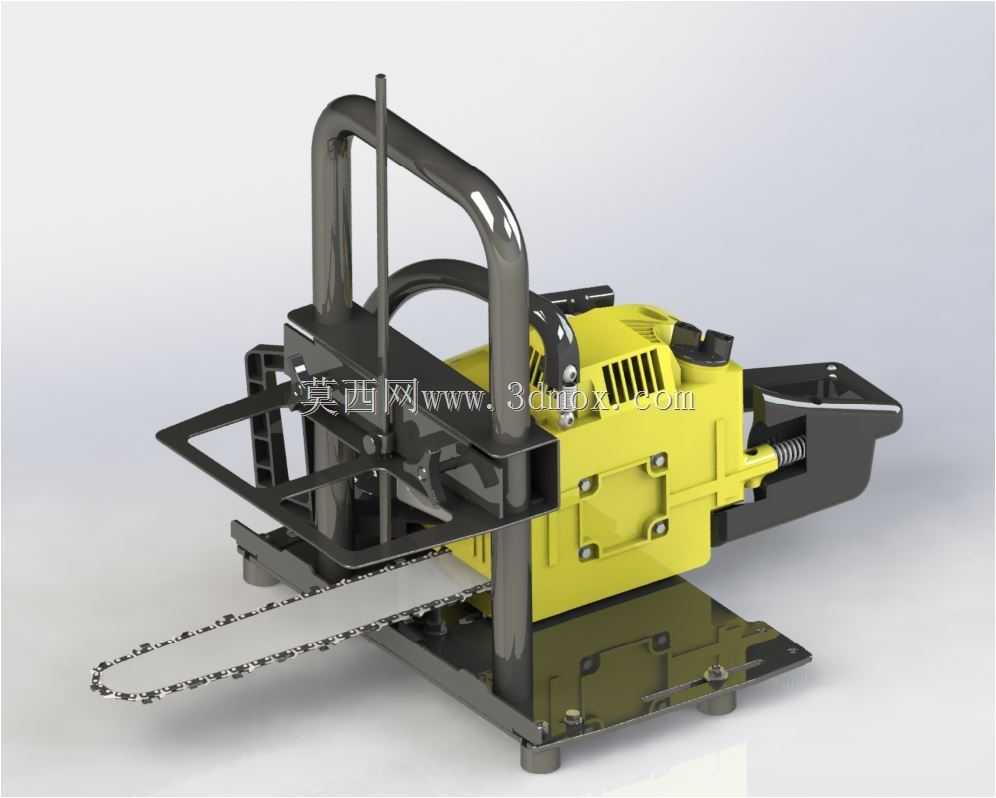

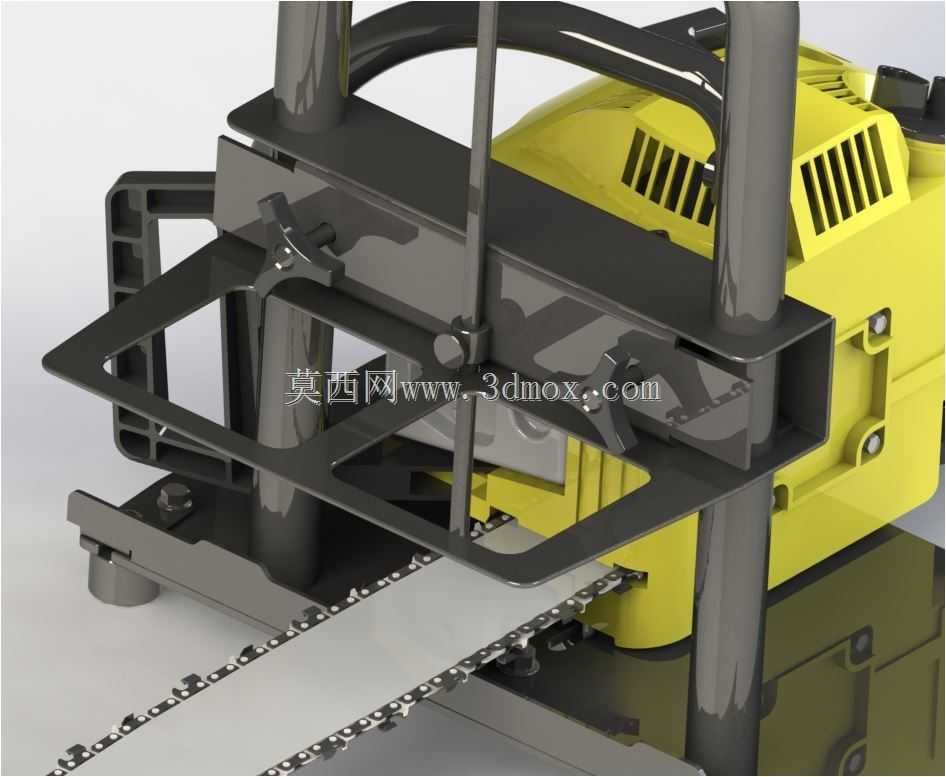

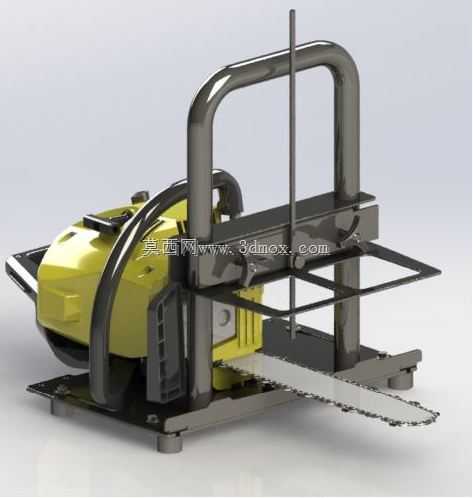

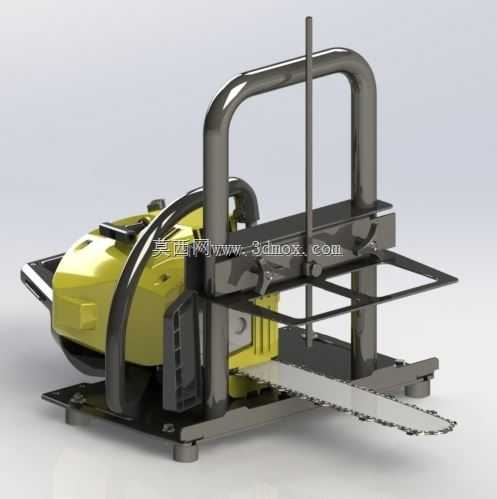

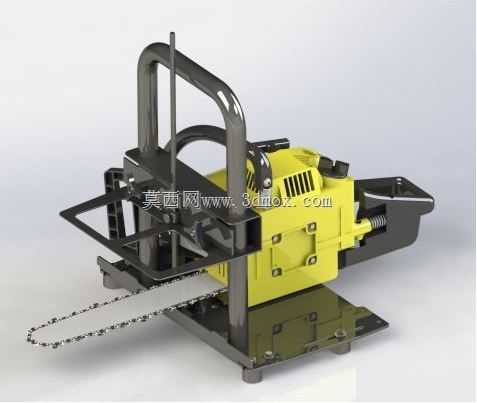

　　从功能特性来看，支架采用框架式U型弯管作为主体承载结构，上部设置可上下滑移的垂直导向杆，配合前端的水平托料架，可对放置在架体上的原木形成双侧定位，锯切过程中链锯沿垂直导向杆进给，避免手持作业时的左右偏摆，保证锯切面的平面度与垂直度，相比纯手持作业锯切精度提升明显，同时架体底部设置四个带安装孔的支撑脚，可通过螺栓固定在临时工作台、移动拖车平板或者地面预埋的枕木上，作业时不会随链锯振动产生位移。架体两侧设置的弧形防护弯管，可在锯切过程中阻挡链锯意外崩出的木屑，同时避免操作人员肢体直接接触高速运转的锯链，提升作业安全系数。

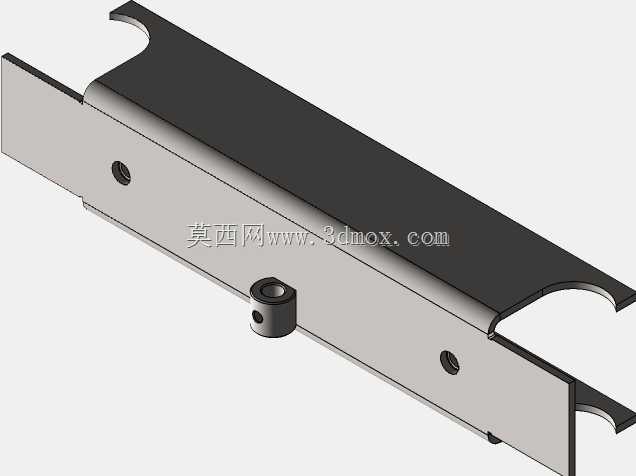

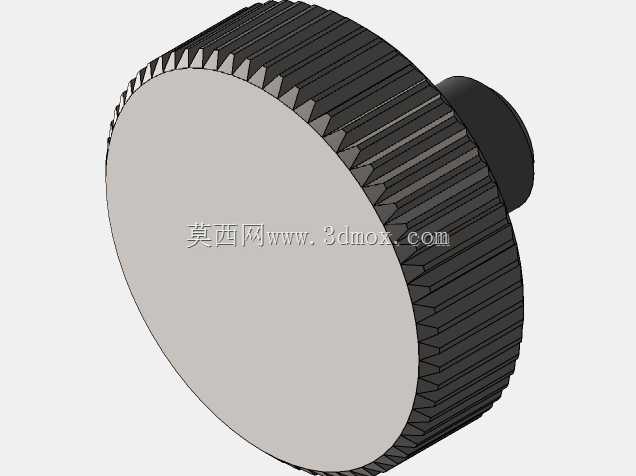

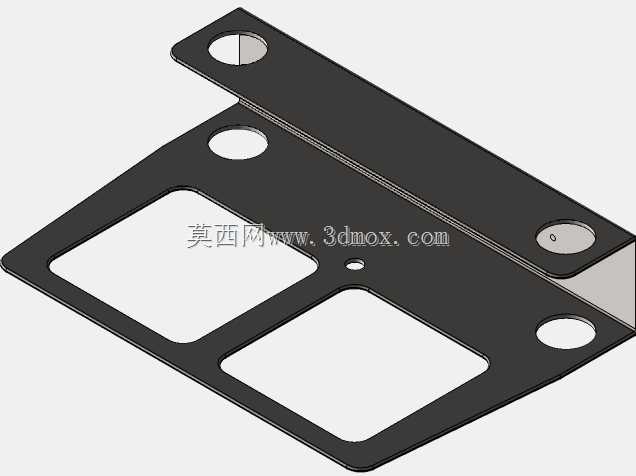

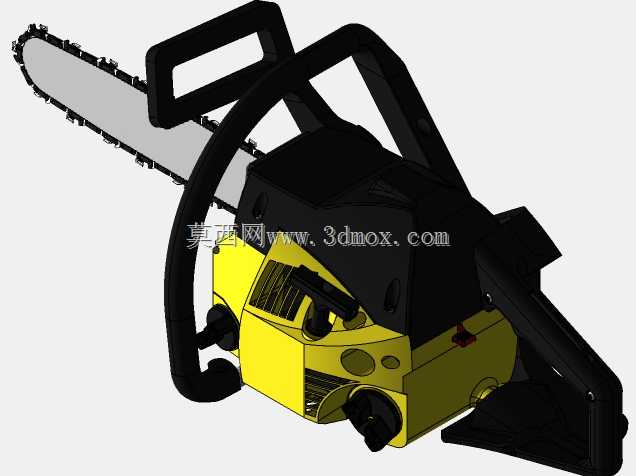

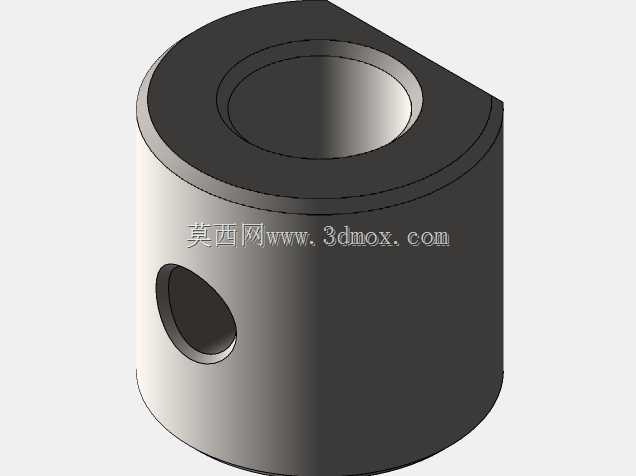

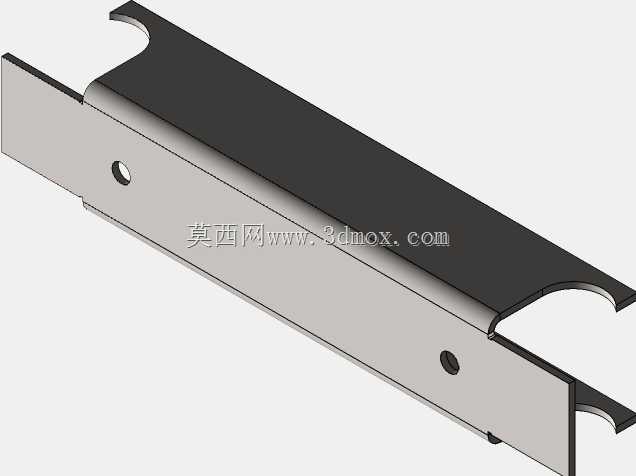

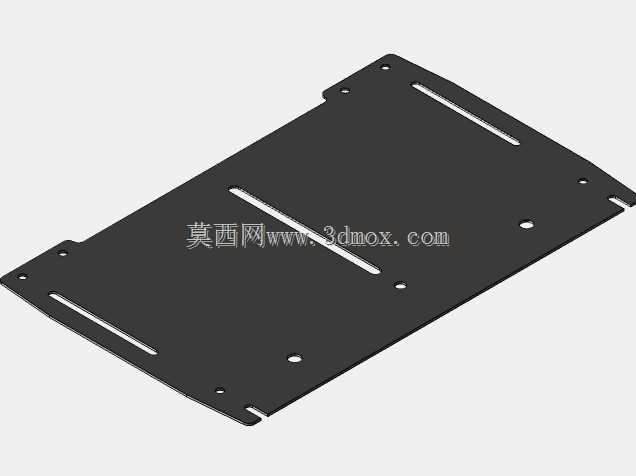

　　设计思路上，整体结构优先考虑适配市面主流排量的手持汽油链锯，安装位预留了足够的调节余量，可通过快拆压板固定不同尺寸的链锯主机，无需对原有链锯进行破坏性改装，拆下支架后链锯仍可恢复手持作业功能，兼顾固定作业与移动作业的使用需求。导向部位采用光杆配合滑套的结构，进给阻力小，日常维护仅需定期清理滑套内的木屑、涂抹润滑脂即可，无复杂的传动部件，适合户外无专业维护条件的场景使用。托料架采用镂空式平板结构，可在锯切时避让锯链行程，同时托住原木端部，避免锯切末端木料劈裂。

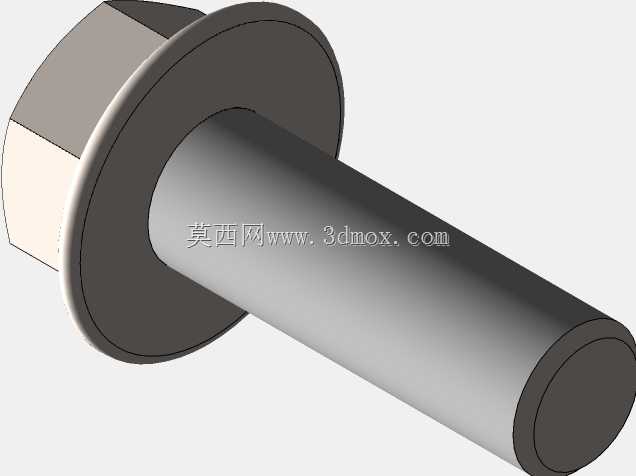

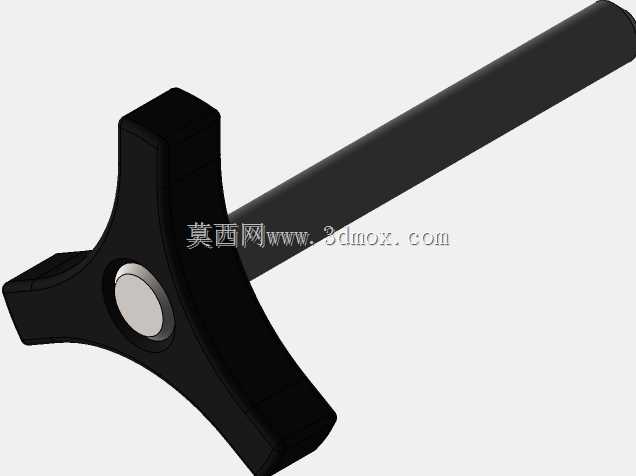

　　安装边界方面，架体主体宽度适配直径300mm以内的原木锯切需求，垂直进给行程满足常规小径木截断的深度要求，底部支撑脚的安装孔位间距按照常用的移动作业平台尺寸设计，固定时可搭配常用的M10膨胀螺栓或者木工抱箍完成固定，整体重量控制在单人可搬运的范围内，转场作业时可与链锯拆分后分别携带，无需大型吊装设备辅助。作业时原木从架体前端的托料架送入，靠紧侧方定位挡边后，下压链锯手柄即可完成垂直进给锯切，相比手持作业进给方向更可控，单次锯切的端面平面度可控制在1.5mm以内，满足后续木料拼接、劈分的加工精度要求。

　　结构细节上，所有弯管连接处采用满焊焊接工艺，承受链锯作业时的高频振动不会出现焊缝开裂问题，与链锯接触的固定压板内侧设置橡胶缓冲垫，避免夹紧时损伤链锯的塑料壳体，同时增大摩擦力防止作业时链锯移位。导向杆顶端设置限位挡块，可限制链锯的最大下探行程，避免锯链触碰到架体底部的支撑横梁造成崩齿。日常使用中，可根据锯切原木的直径调整托料架的伸出长度，适配不同长度木料的支撑需求，无需额外配置辅助托料装置。
