折叠式金属薄板便携工具箱结构设计

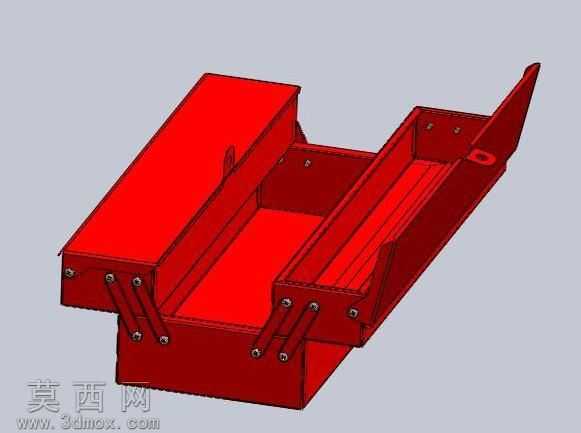

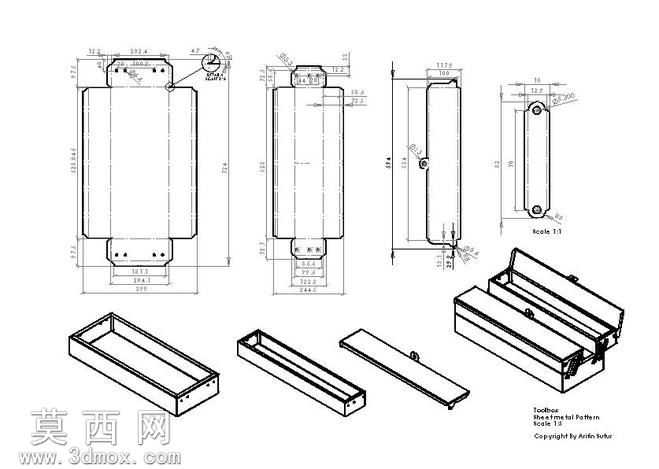

本作品为金属薄板材质的折叠式工具箱三维建模成果，建模过程围绕钣金构件的成型特性展开，首先依据钣金加工的工艺逻辑确定各部件的基础轮廓，对箱身主体、分层内槽、箱盖、铰接结构分别进行独立建模，严格匹配薄板折弯的工艺圆角、板材搭接的预留间隙，确保模型可直接对接钣金下料、折弯的生产流程。建模阶段重点还原了箱体的多层收纳结构，下层为大容积深槽，适配大型手动工具的存放，中层为窄长型分隔槽，可分类收纳螺丝刀、扳手等长条形五金工具，上层箱盖内侧预留小零件收纳位，可放置螺丝、批头等小型配件，各层之间通过侧边的铰接结构实现联动开合，开启时各层自动展开露出内部空间，闭合时各层依次叠合锁定，整体结构紧凑无冗余部件。材质设置上针对金属薄板的特性，为箱体主体赋予冷轧钢板材质，调整表面粗糙度参数还原哑光金属质感，对铰接部位的转轴、锁扣赋予耐磨金属材质，区分不同部件的材质视觉差异，同时对板材边缘的折弯压痕、冲压成型的加强筋做了细节刻画，还原真实钣金件的加工特征。结构设计上充分考虑便携使用需求，在箱盖顶部设置一体化提手结构，提手与箱盖采用一体冲压成型设计，无需额外加装配件提升结构强度，箱体闭合处设置卡扣定位结构，确保搬运过程中箱体不会意外开启，同时对箱身边缘做卷边处理，既提升箱体整体结构刚度，也避免薄板锐边造成使用划伤。建模过程中对各部件的装配关系做了精准约束，铰接部位的转动轴与安装孔同轴度严格匹配，各层叠合时的间隙控制在合理范围，既保证开合动作顺畅无卡顿，也避免间隙过大导致箱体晃动，整体模型完整还原了薄板工具箱从零件拆分到整体装配的全结构细节，可用于钣金加工工艺验证、产品结构优化以及相关五金收纳产品的设计参考。
