参数化结构台虎钳三维建模作品

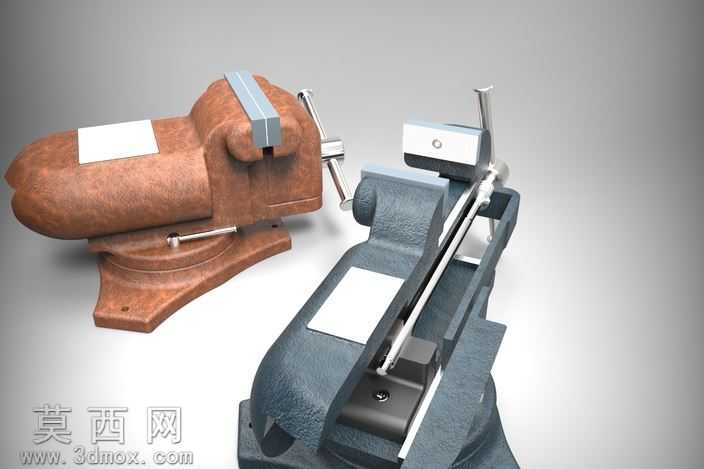

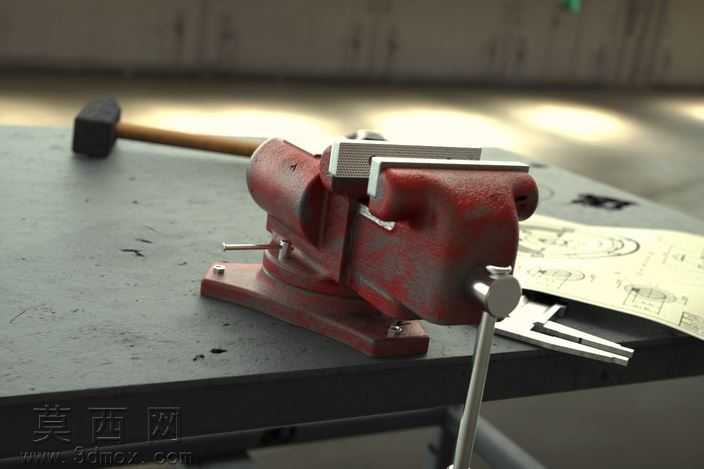

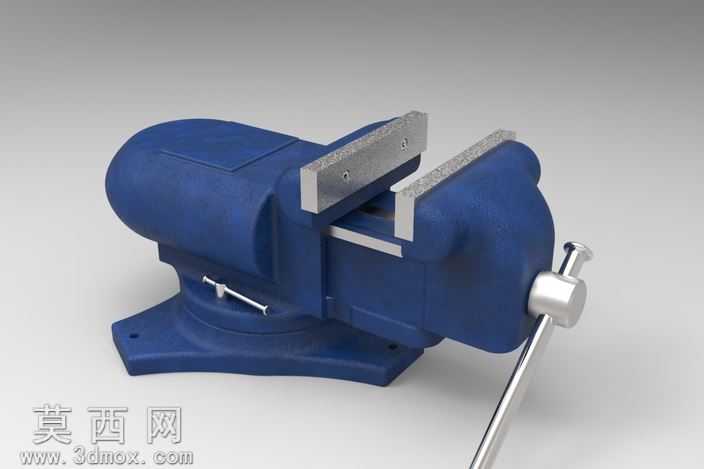

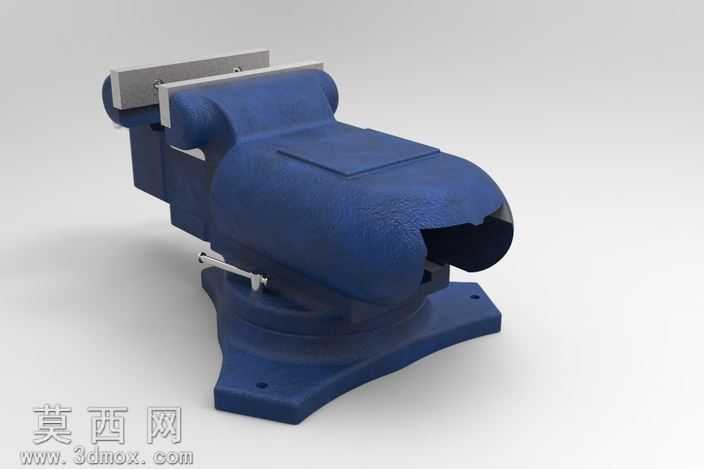

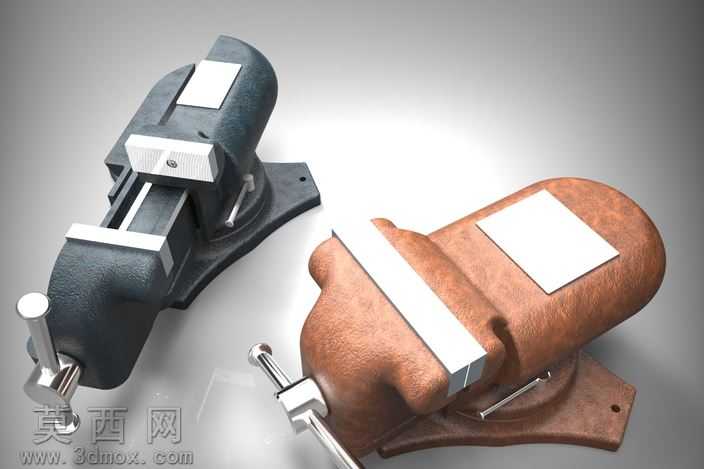

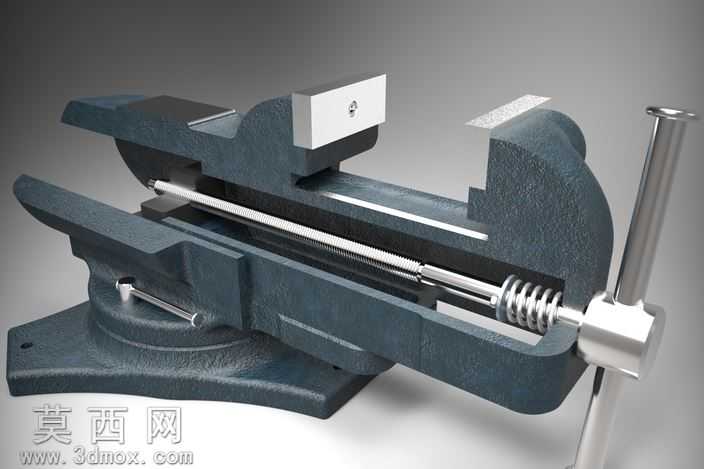

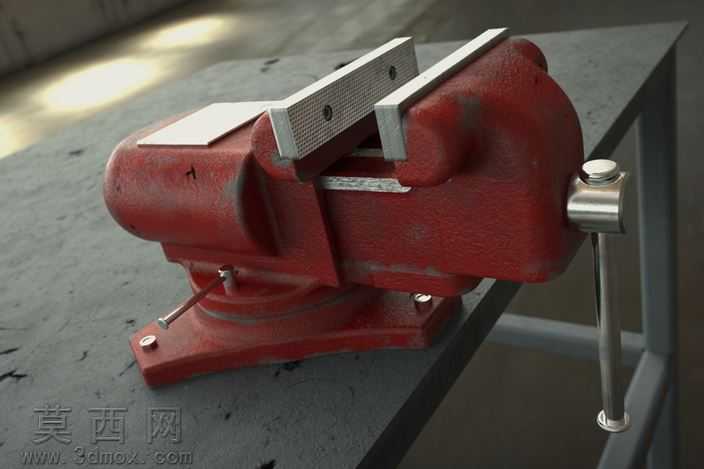

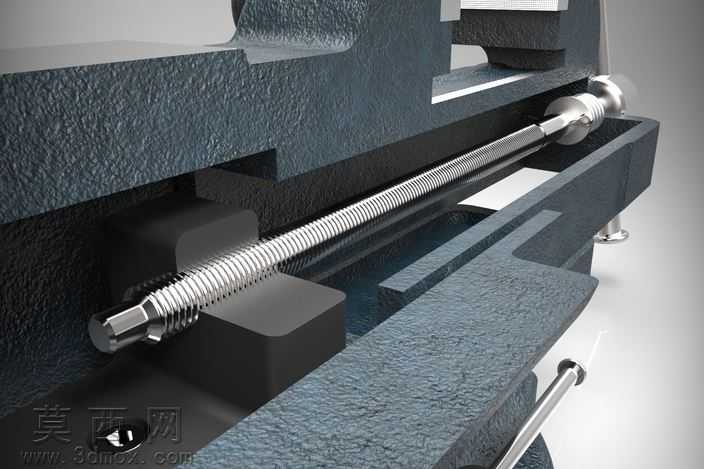

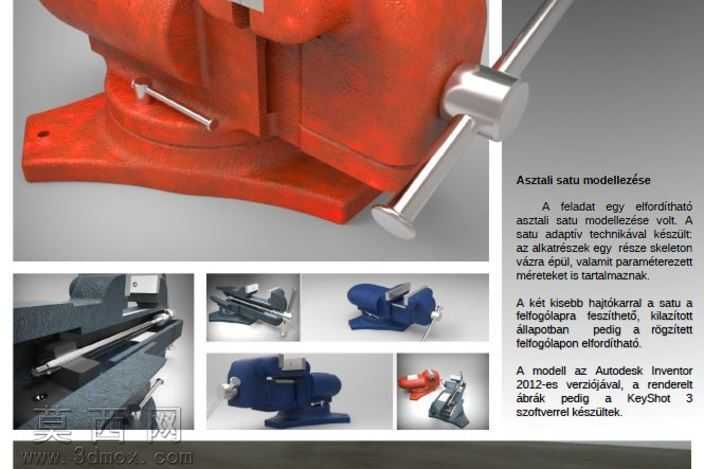

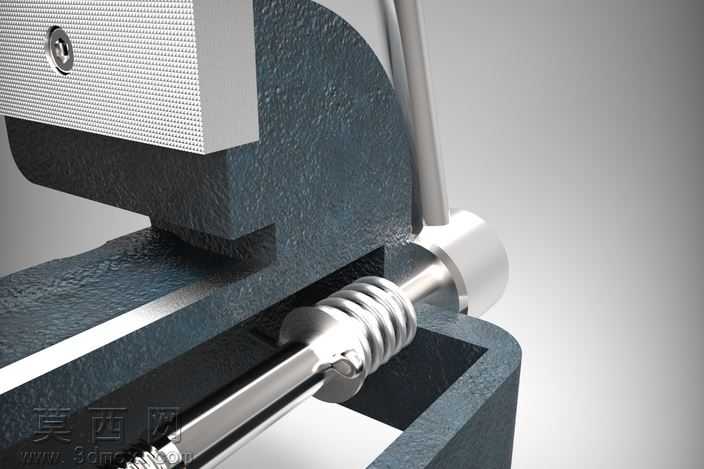

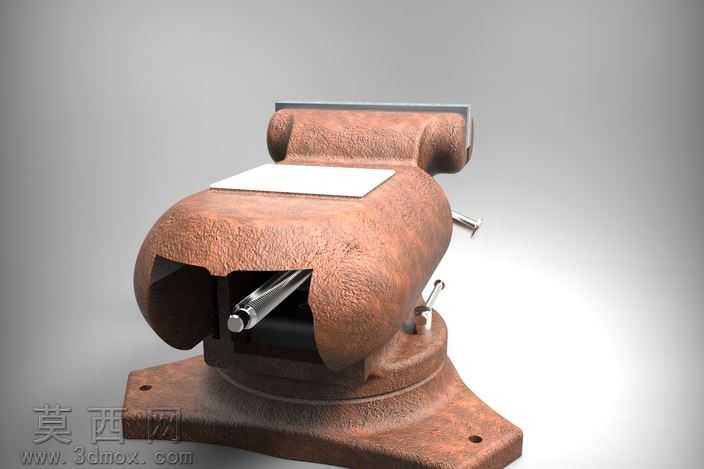

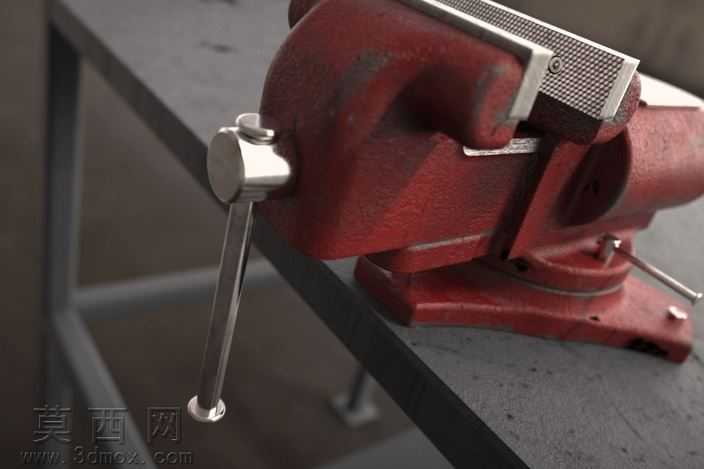

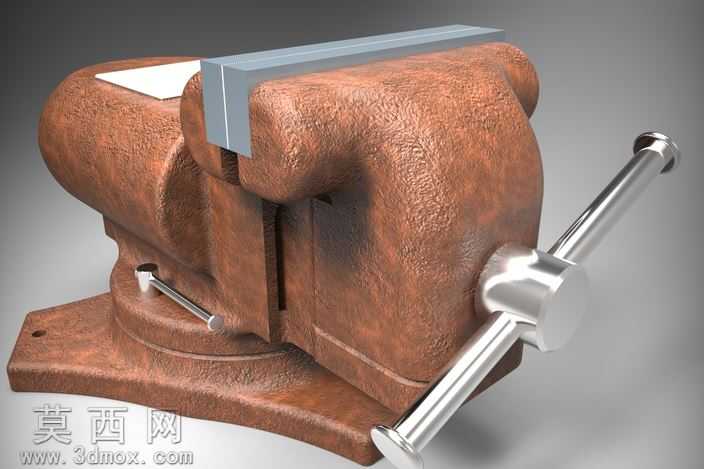

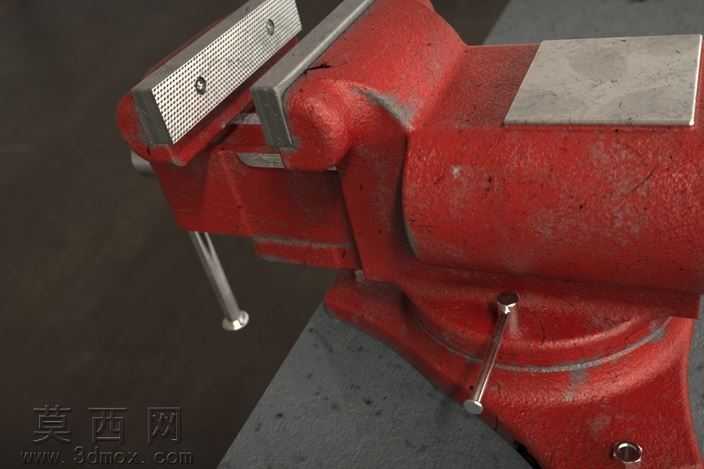

本台虎钳模型是基于机械加工场景中常用的夹持工装需求创作的教学类建模作品，创作过程中采用参数化设计与骨架建模结合的思路完成全结构搭建。建模初期首先梳理台虎钳的核心功能逻辑：依靠丝杠传动带动活动钳身相对固定钳身平移，实现对工件的夹紧与松开，底部设置可旋转底座满足不同角度的加工夹持需求，整体结构完全还原真实台虎钳的装配关系与运动逻辑。材质与渲染阶段，针对台虎钳的工业使用属性做了针对性的材质区分：钳身主体采用铸铁材质表现，还原铸造件表面略带粗糙的磨砂质感与经典的工业红漆涂装效果，漆面做了轻微的使用磨损痕迹处理，更贴近真实车间内台虎钳的使用状态；钳口板采用淬火钢材材质，表面的防滑齿纹做了精细的凹凸建模，还原金属淬火后的冷硬金属光泽；传动丝杠、操作手柄、固定螺栓等外露金属件采用镀铬钢材材质，表现光滑金属的反光质感；底座安装面做了细微的划痕与污渍处理，强化模型的真实感。结构建模阶段严格遵循机械设计的尺寸比例，固定钳身与底座通过旋转轴连接，可实现360度旋转并通过锁紧结构固定角度；活动钳身与钳身导轨采用间隙配合的结构设计，保证滑动顺畅无卡滞；钳口板通过沉头螺丝固定在钳身上，还原真实台虎钳钳口磨损后可更换的设计细节；丝杠传动结构做了完整的螺纹建模，手柄末端的防滑滚花、底座的安装固定孔等细节都做了1:1的还原。整个建模过程以骨架模型为顶层设计基准，先搭建整体的位置与运动骨架，再基于骨架拆分各个零件进行细节建模，保证各个零件之间的装配关系准确，不存在干涉问题，参数化的设计逻辑也支持后续对钳口开度、整体尺寸等参数进行快速调整，可直接用于机械原理教学、装配演示或者场景渲染素材使用，完整还原了台式虎钳作为机床附件的核心结构特征与工业质感。
