机用台虎钳夹持工装三维结构设计

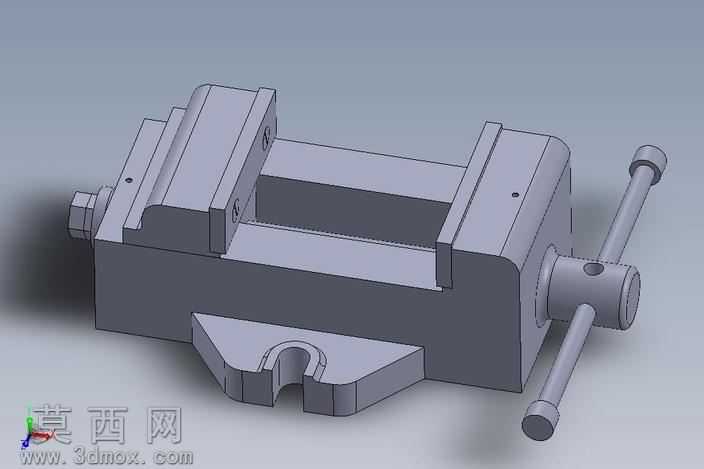

本作品为机加工场景常用的机用台虎钳三维建模作品，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，完整还原了台虎钳的全部核心结构与运动关系。建模阶段首先从固定钳身的基础特征搭建入手，通过拉伸、切除、拔模等基础特征命令构建钳身的主体轮廓，对钳身底部的安装定位缺口、导轨滑槽、丝杠安装孔位等细节特征逐一进行精细化绘制，保证各装配基准面的形位公差符合实际工装的设计要求。活动钳身部分采用与固定钳身匹配的导轨配合结构，建模时严格控制滑槽与导轨的配合间隙，还原实际产品中滑动副的运动顺畅度，同时对钳口板的安装槽、紧固螺钉孔位进行精准定位，保证钳口板安装后与夹持面的垂直度要求。传动部分完整构建了传动丝杠、摇把、锁紧螺母、丝杠螺母等全套传动构件，建模时对丝杠的梯形螺纹特征采用螺旋扫描命令完成绘制，还原螺纹的传动啮合结构，摇把部分的防滑滚花、手柄球头细节也做了对应特征处理，保证整体模型的细节完整度。材质与渲染阶段，整体模型赋予铸铁哑光金属材质，对丝杠、摇把等运动构件赋予调质钢的金属质感，通过环境光遮蔽、漫反射参数调整，还原金属机加工件的真实表面质感，渲染输出的效果图清晰展现各部件的装配关系与结构层次。设计思路上围绕机加工装夹的实用需求展开，整体结构紧凑，夹持行程符合常规小型机用虎钳的参数范围，固定钳身与活动钳身的钳口位置预留了钳口板的安装空间，可适配带防滑齿的淬火钳口板，满足不同材质工件的夹持需求，底部的安装结构可适配机床工作台的T型槽固定要求，整体模型装配后可实现丝杠带动活动钳身沿导轨往复滑动的完整运动仿真，直观展现台虎钳的夹持工作原理，可作为机械工装设计教学、机加工工艺讲解的三维参考模型使用。
