M72边三轮摩托车辐条式车轮总成结构

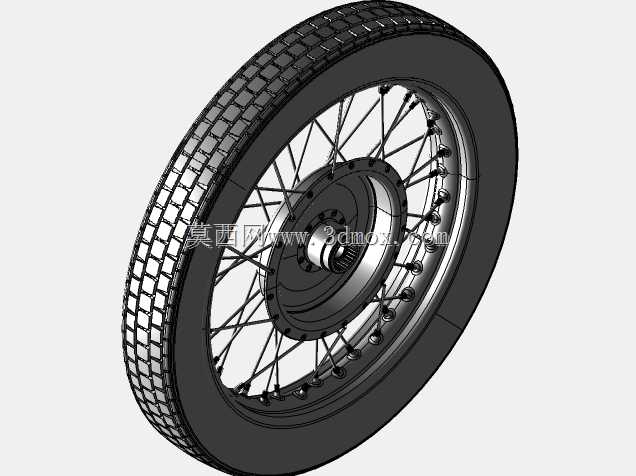

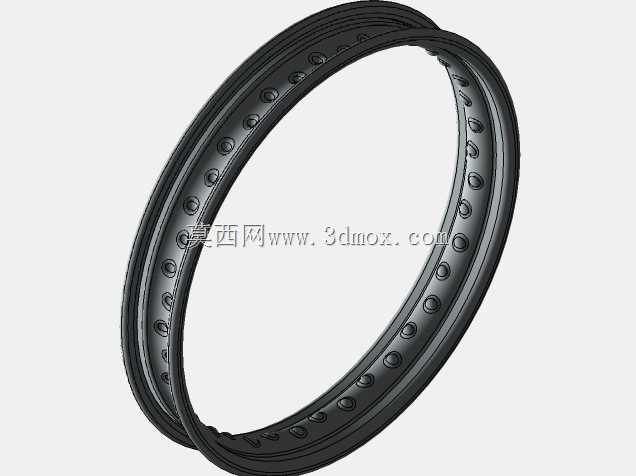

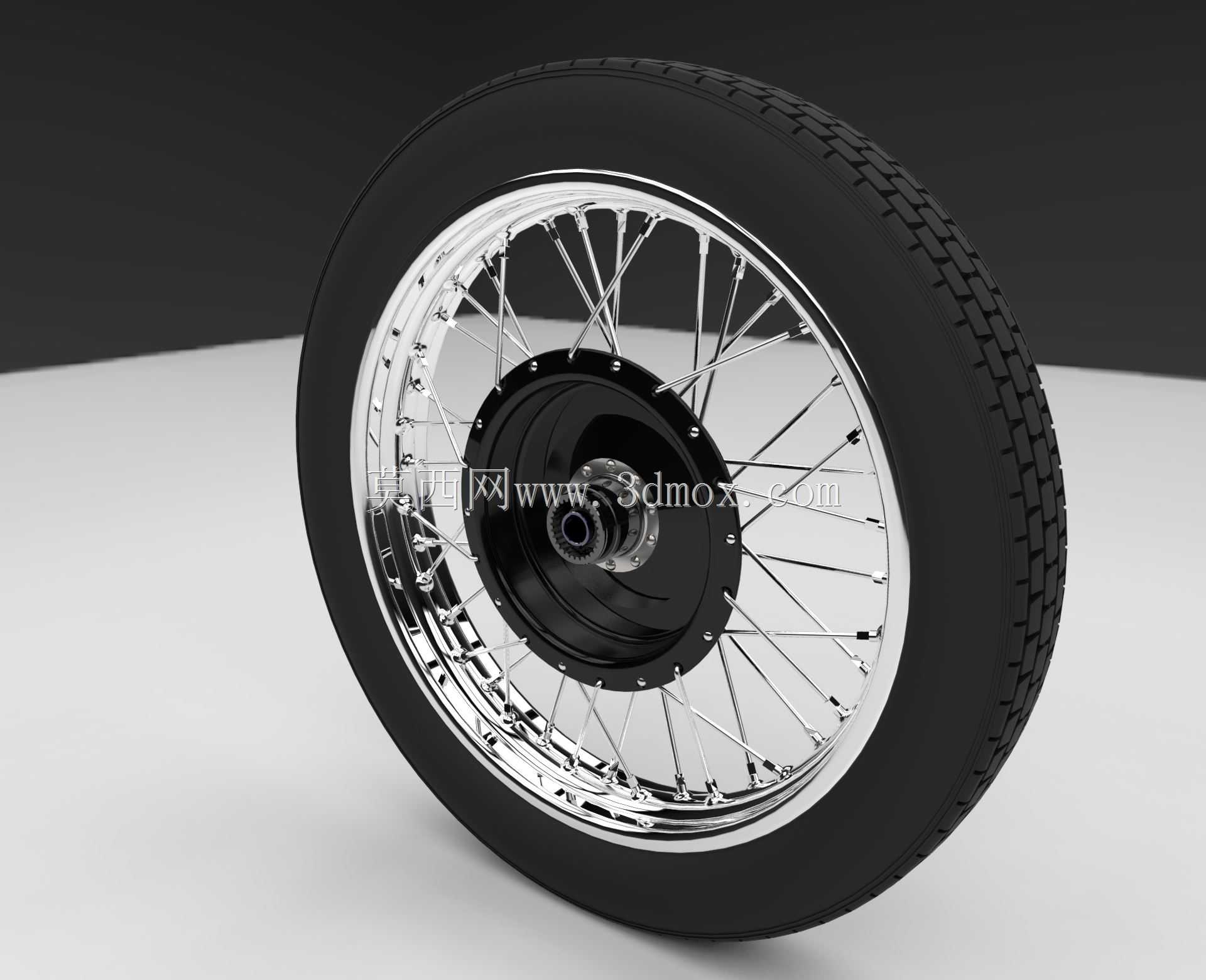

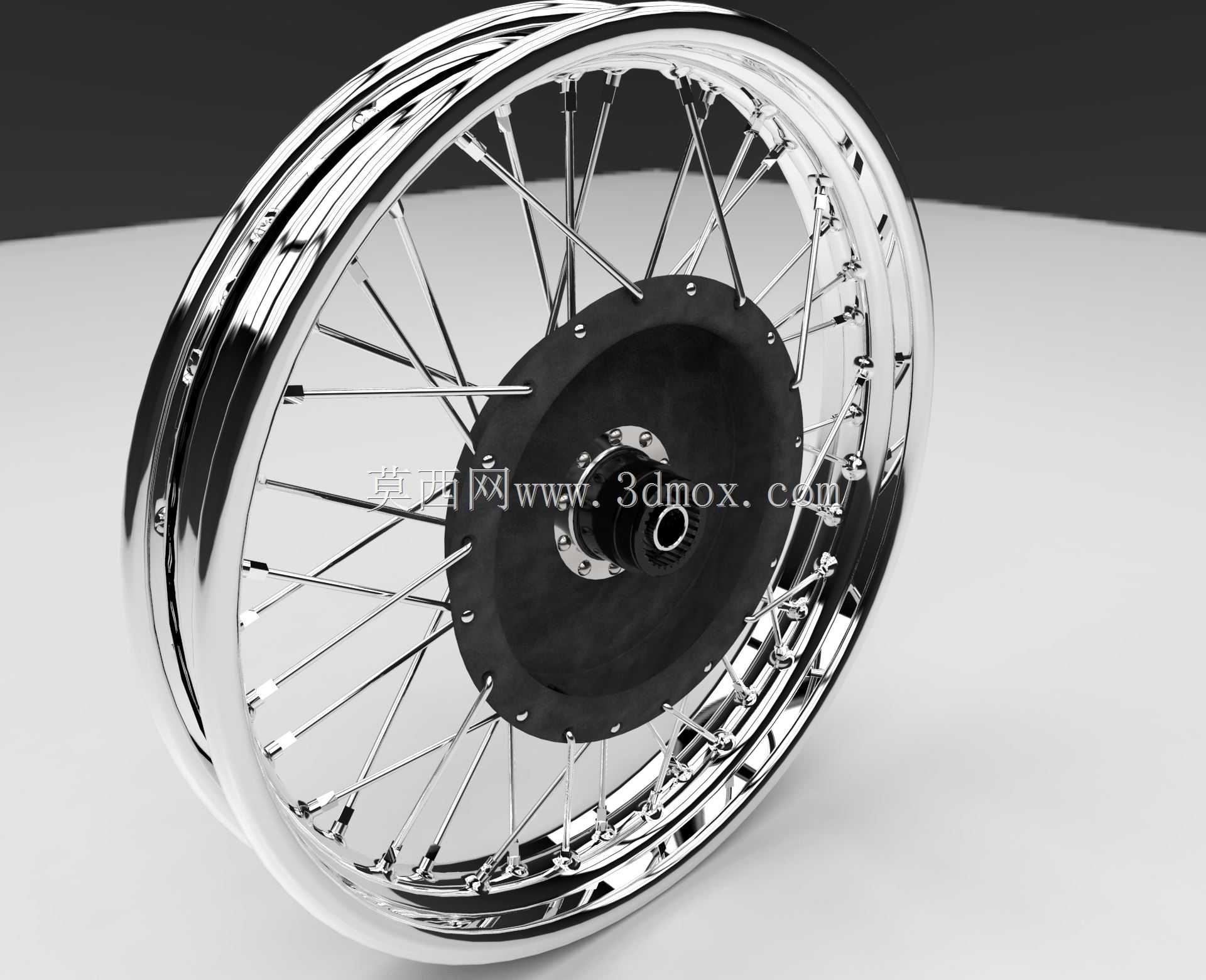

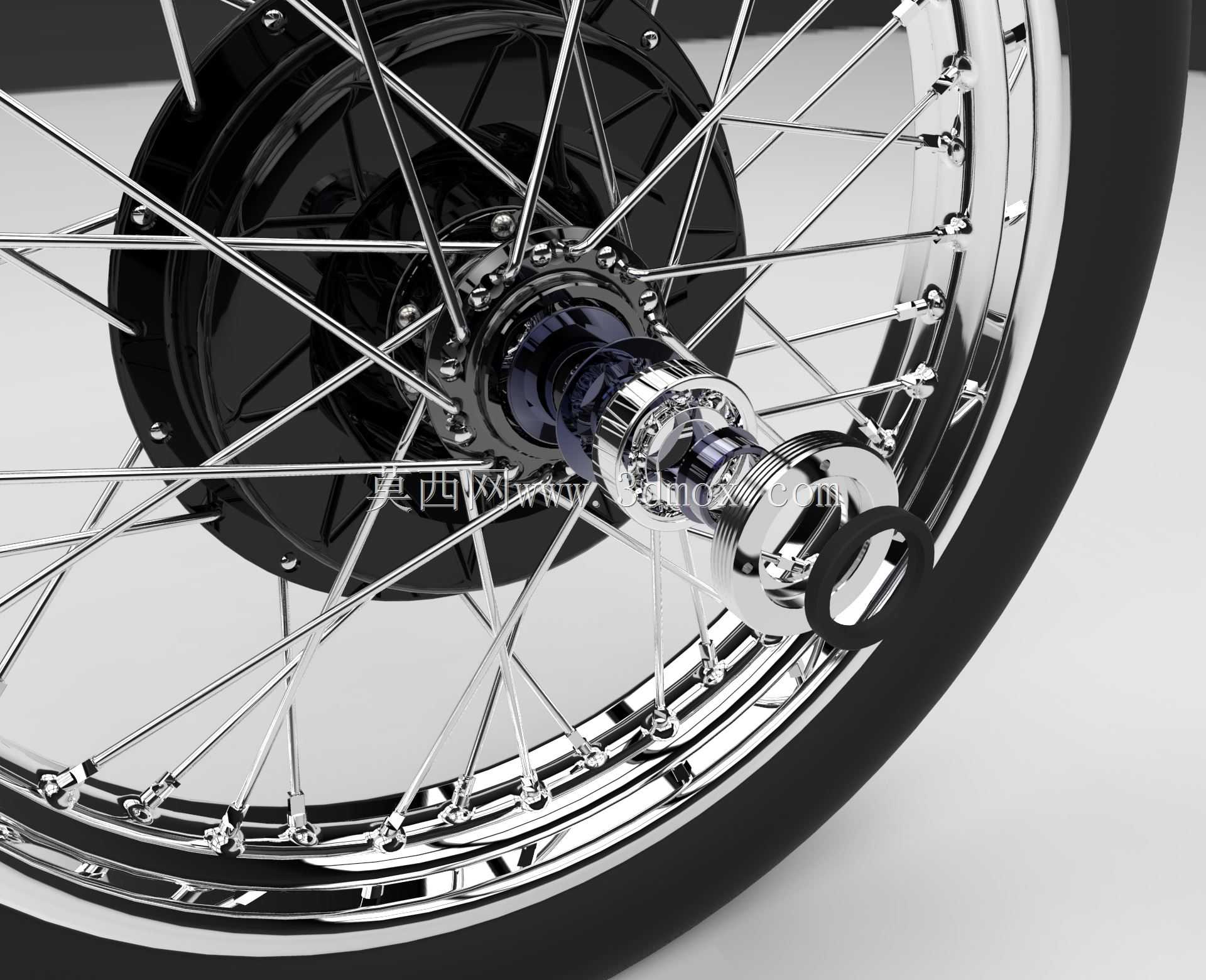

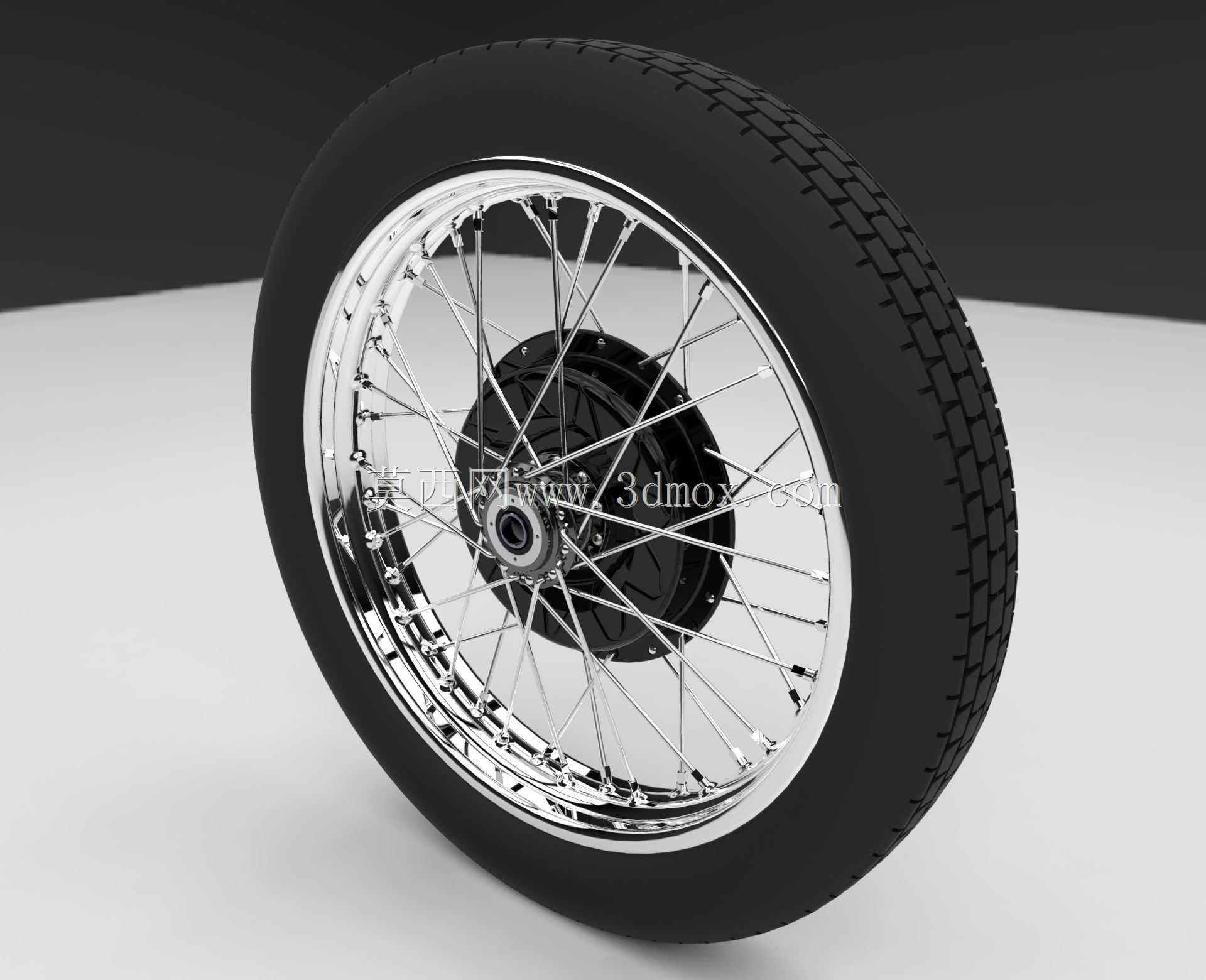

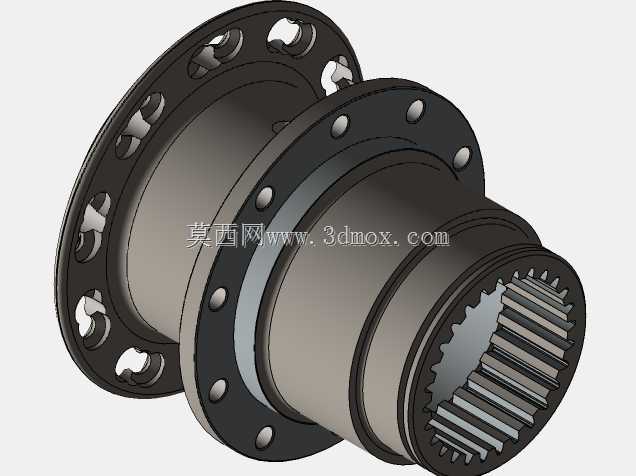

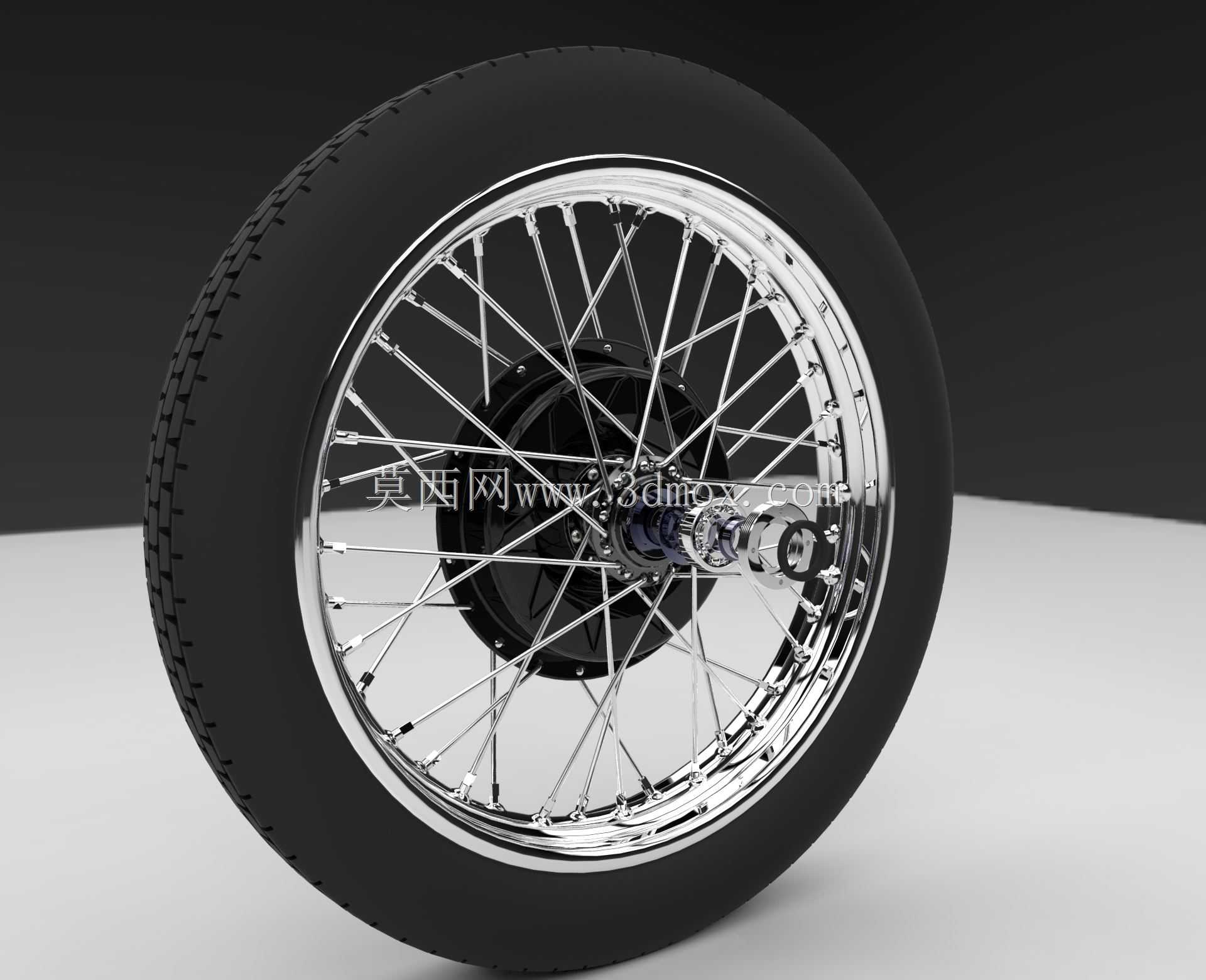

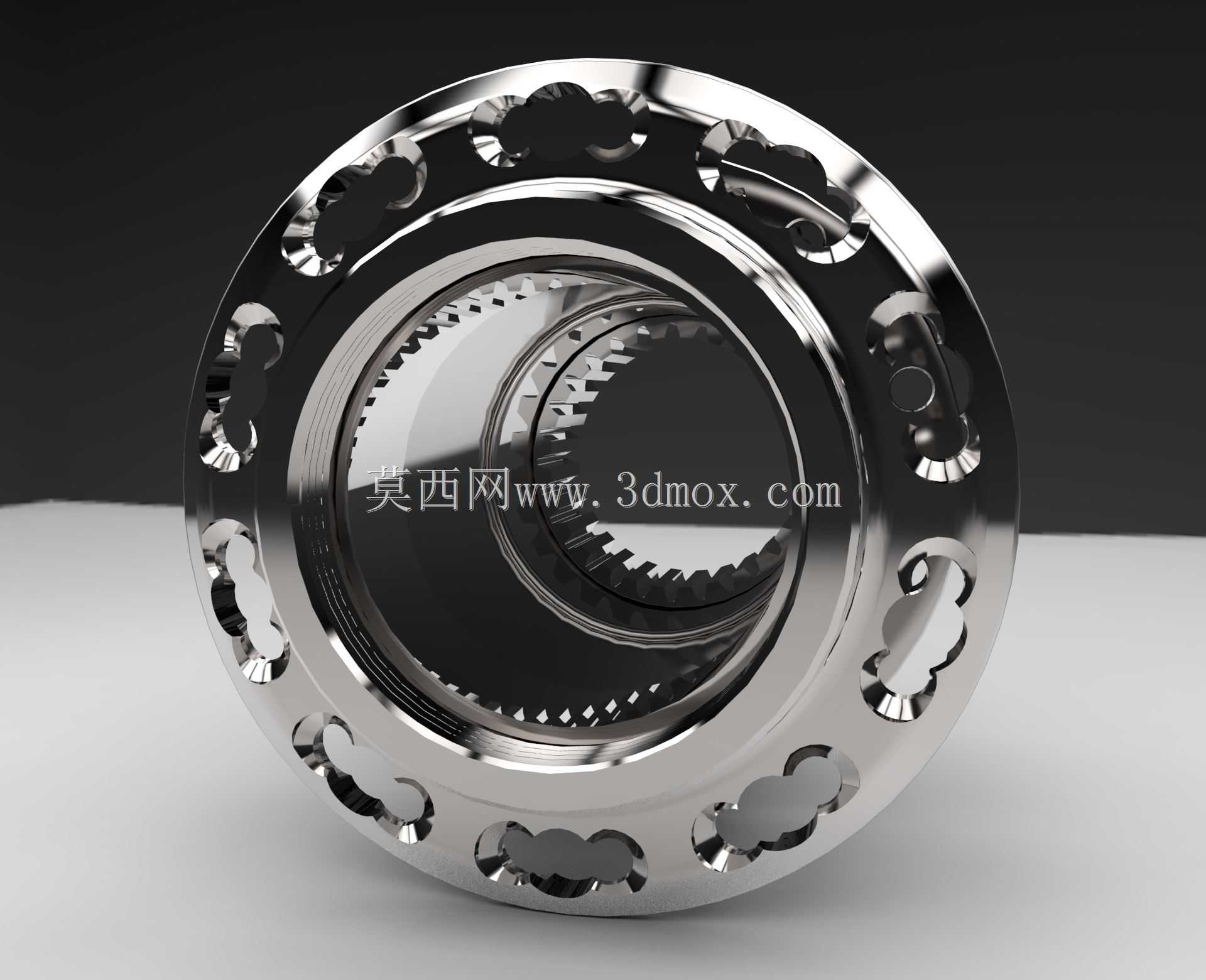

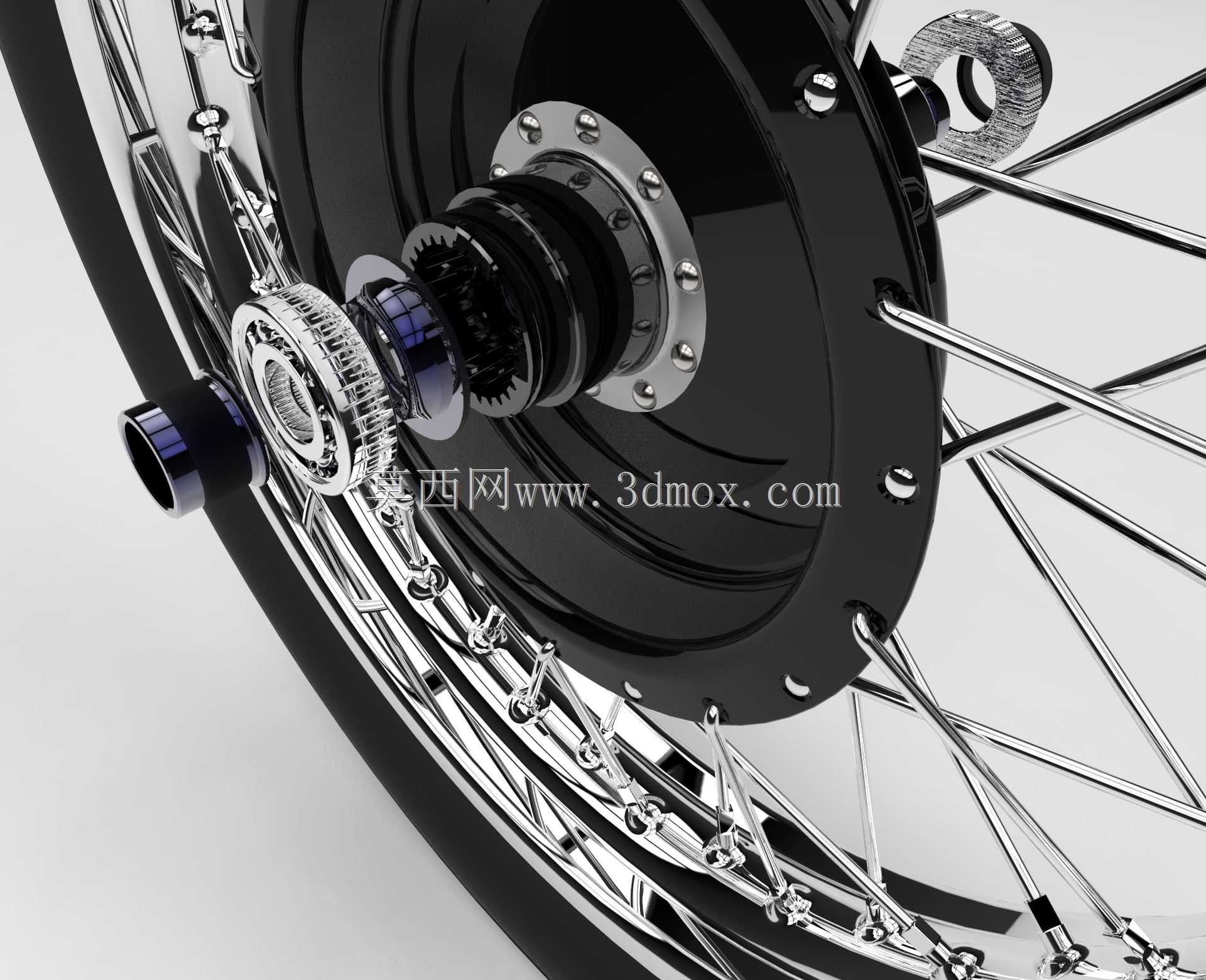

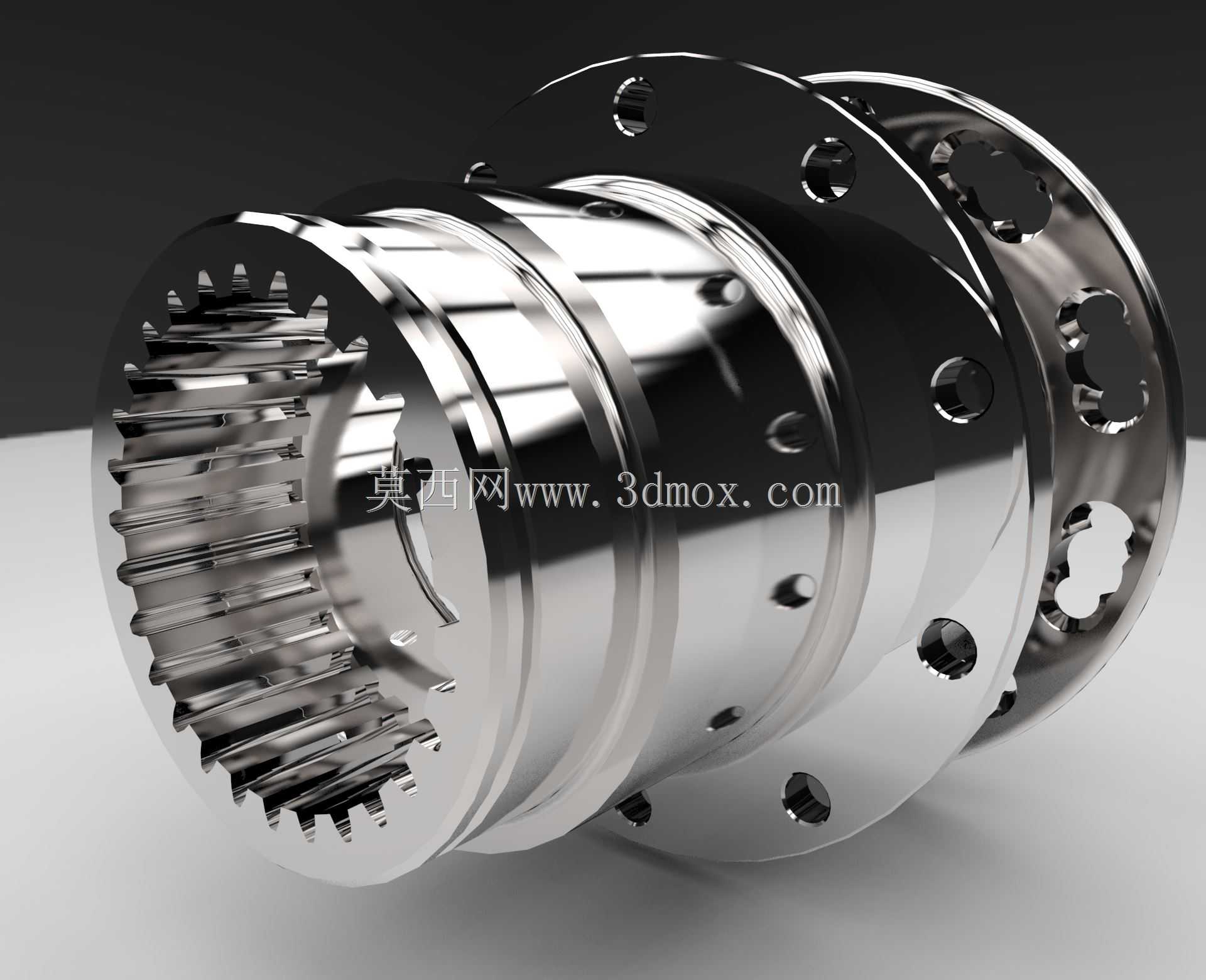

该车轮总成主要适配经典边三轮摩托车型，可同时满足主车前轮、主车后轮以及边车侧轮的安装使用需求，配套的备用轮胎结构可固定于边车斗后部位置，应对长途骑行、复杂非铺装路面通行时的爆胎应急场景，覆盖复古摩托改装、经典车型复刻、特种边三轮运维等多个应用场景，是整车行走系统的核心承载部件。从功能特性来看，该车轮采用钢丝辐条搭配镀铬轮辋的经典结构，辐条呈放射状均匀分布于轮毂与轮辋之间，可通过调整单根辐条的张紧度修正轮辋圆度，相比一体铸造轮辋拥有更优异的抗冲击形变能力，在颠簸路面行驶时可通过辐条的微小形变缓冲路面传递的震动，提升骑行过程的舒适性与轮胎抓地力。车轮核心的制动鼓集成于轮毂中心位置，制动鼓内侧设计有内渐开线花键结构，装配时该花键可与后驱动轮毂上的盆形齿轮外花键实现精准啮合，既可以传递驱动扭矩带动车轮转动，也可在制动时通过制动鼓内部的蹄片涨紧实现车轮减速锁止，花键连接结构具备承载扭矩大、装配定位准、长期使用磨损小的优势，可适配大排量边三轮车型的重载动力输出需求。设计过程中，工程师充分考虑了多位置安装的通用性，主车前后轮与边车轮的安装接口尺寸保持统一，降低了配件储备与后期维护的成本；轮辋采用深槽式结构设计，可适配标准规格的充气橡胶轮胎，轮胎表面设计有块状交错防滑花纹，可兼顾公路行驶的排水性能与非铺装路面的抓地表现，避免泥泞、砂石路面出现打滑问题。安装边界方面，车轮中心的轴承位同轴度公差控制在0.02mm以内，可保证高速转动时无偏摆抖动问题，轮辋边缘到制动鼓安装端面的距离严格匹配整车前叉、后平叉以及边车摇臂的安装开档尺寸，装配时无需额外修改原车结构即可直接对位安装，辐条的排布角度经过反复校核，既不会与制动蹄片、轮毂盖板发生运动干涉，也能保证每根辐条的受力均匀，避免长期重载使用出现单根辐条断裂的问题。镀铬轮辋与抛光辐条的外观设计也契合经典复古摩托的审美需求，在满足结构强度与使用功能的前提下，还原了老式边三轮车型的经典视觉质感。
