两级直齿轮减速传动箱结构设计

这款两级直齿轮减速传动装置，广泛适配中小功率工业传动场景，常见于轻工生产线输送单元、小型物料提升设备、教学实训台架以及非标自动化设备的动力传递环节，核心作用是匹配原动机与工作端的转速差，将高转速低扭矩的输入动力转化为低转速大扭矩的输出动力，满足工作端对输出扭矩、运行转速的实际需求，同时通过刚性箱体结构为内部传动构件提供稳定防护，隔绝外界粉尘、碎屑、切削液等杂质侵入传动腔，延长核心传动部件的使用寿命。

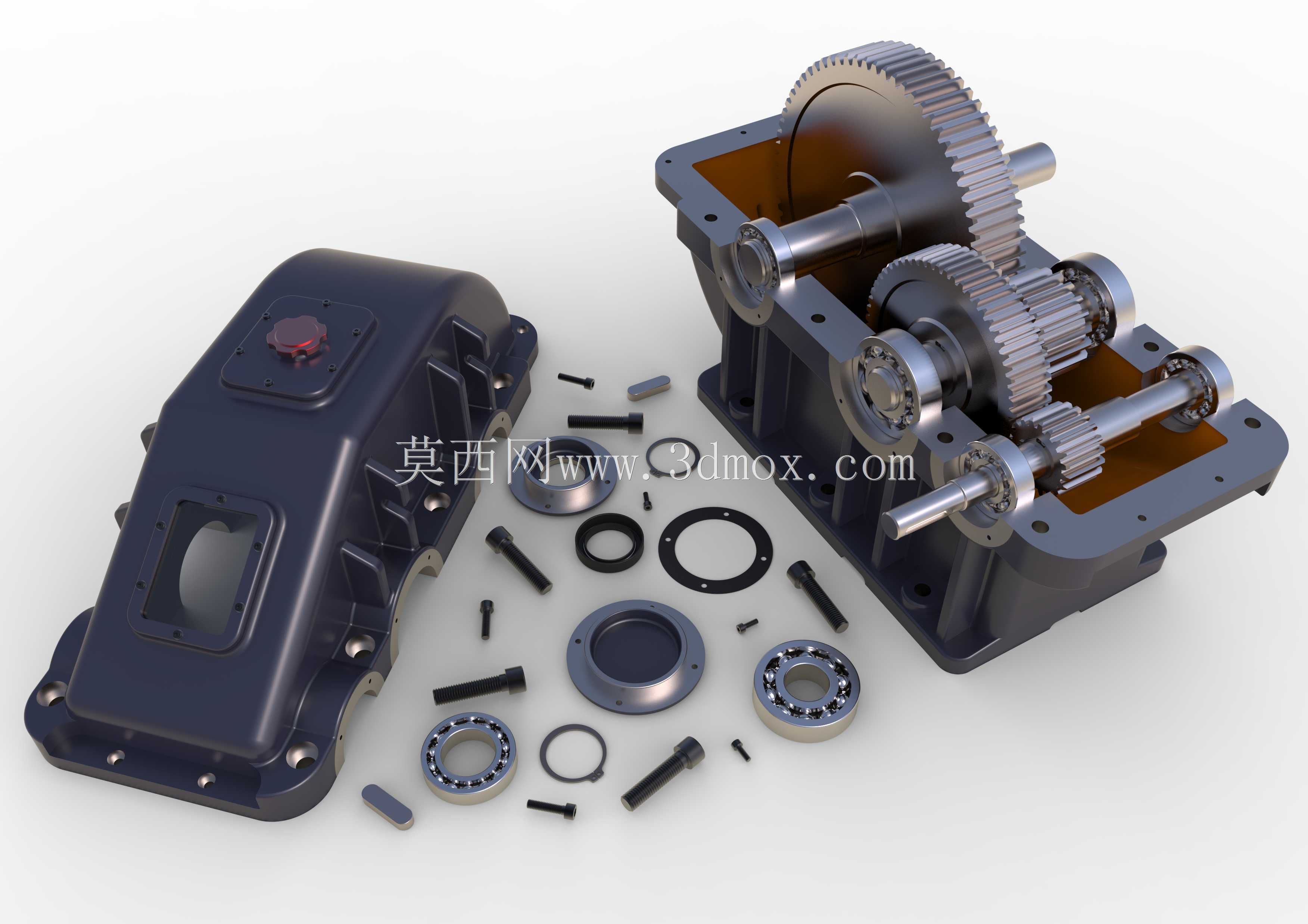

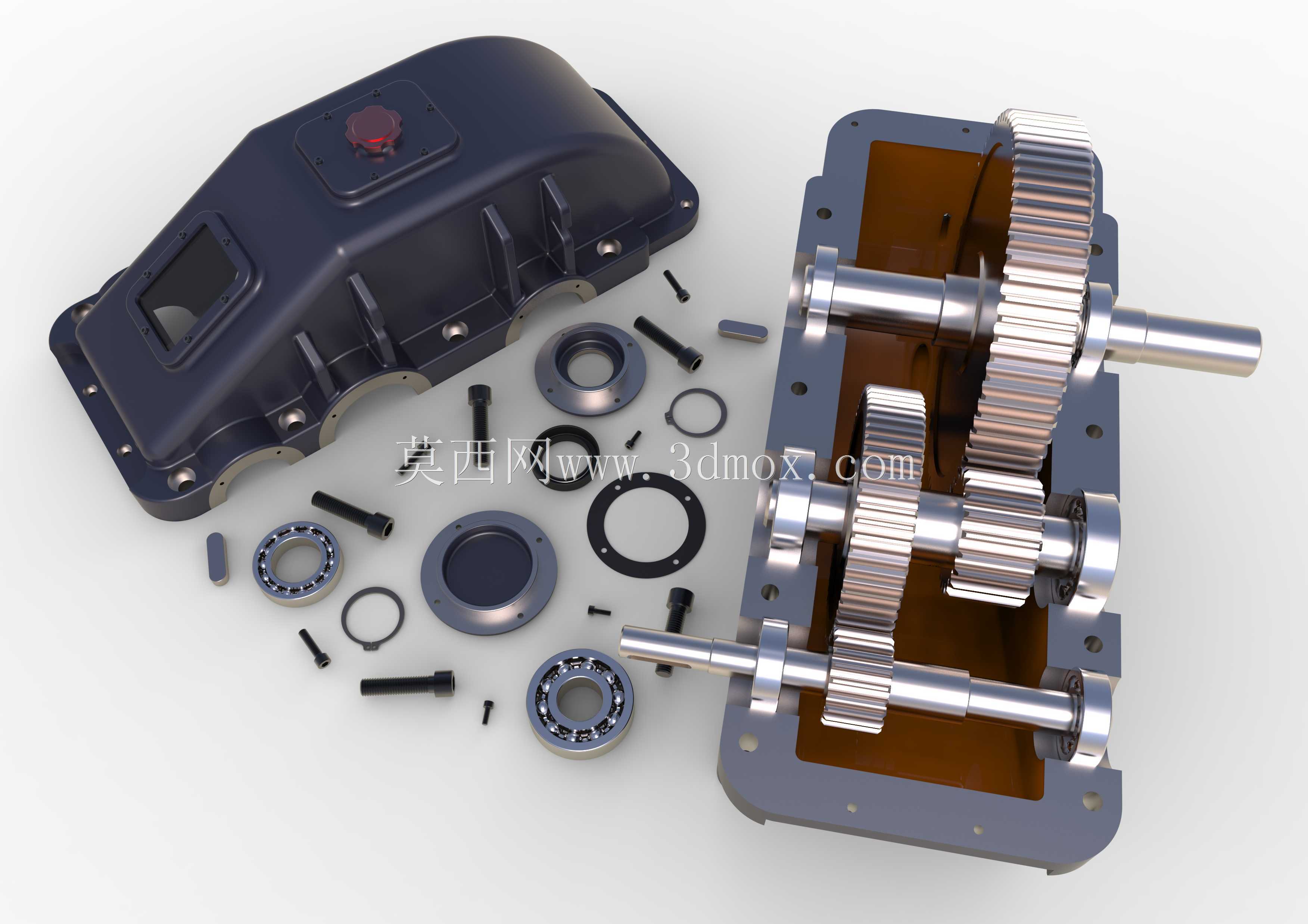

从功能特性来看，该传动箱采用两级直齿圆柱齿轮传动架构，总减速比设定为10.65，传动效率高、瞬时传动比恒定，直齿轮结构加工装配难度低、运行过程中无轴向附加力，对支撑轴承的载荷要求更友好，日常维护检修便捷。整套结构包含上下对合的铸造箱体、各级传动齿轮、支撑传动轴、深沟球轴承、端盖密封件、连接紧固件以及观察盖组件，各部件配合紧凑，传动路径清晰：输入轴接收来自电机的高转速动力，通过第一对啮合齿轮完成一级减速后传递至中间轴，再经第二对啮合齿轮完成二级减速，最终由输出轴将适配工况的大扭矩动力传递至工作端。

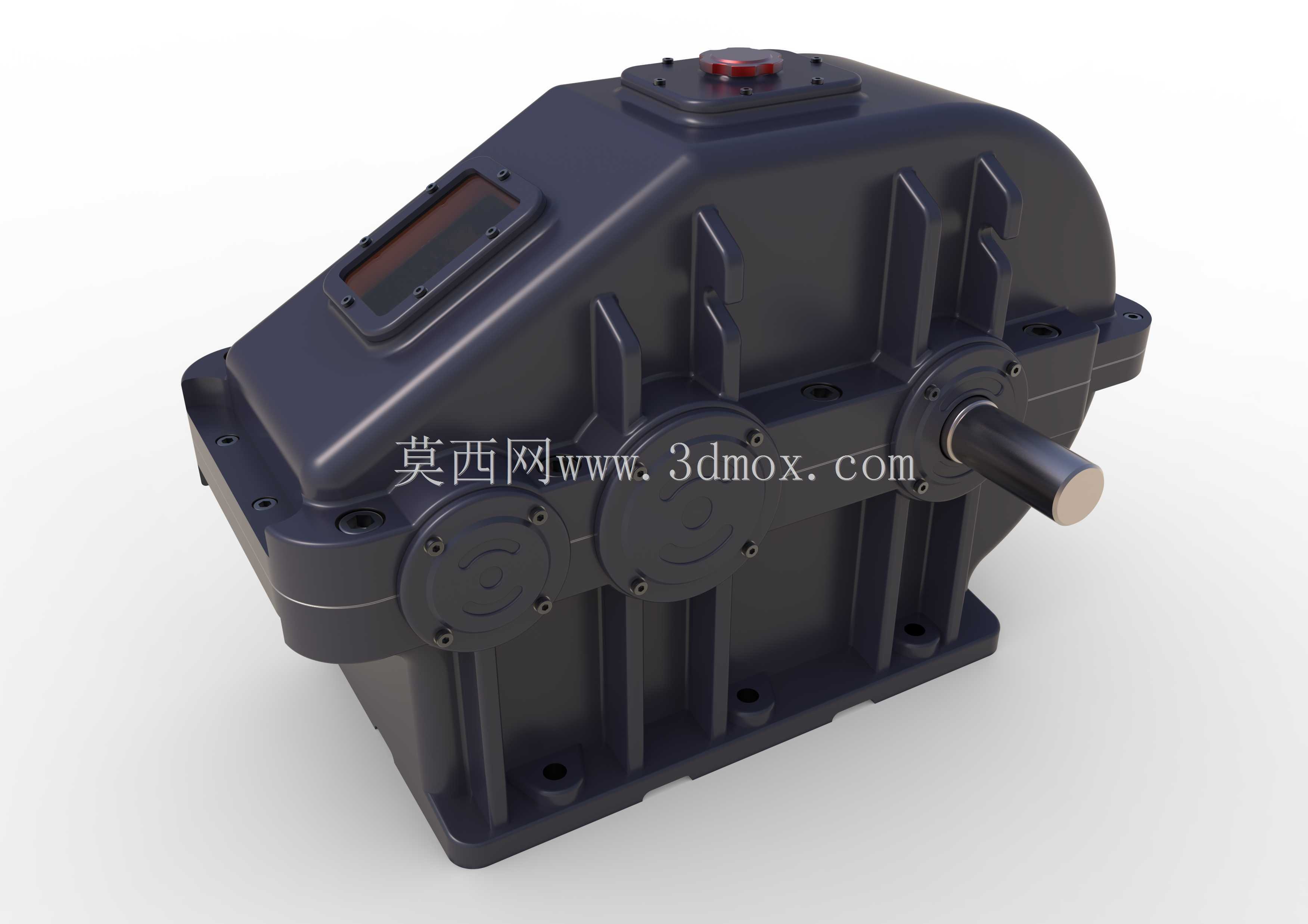

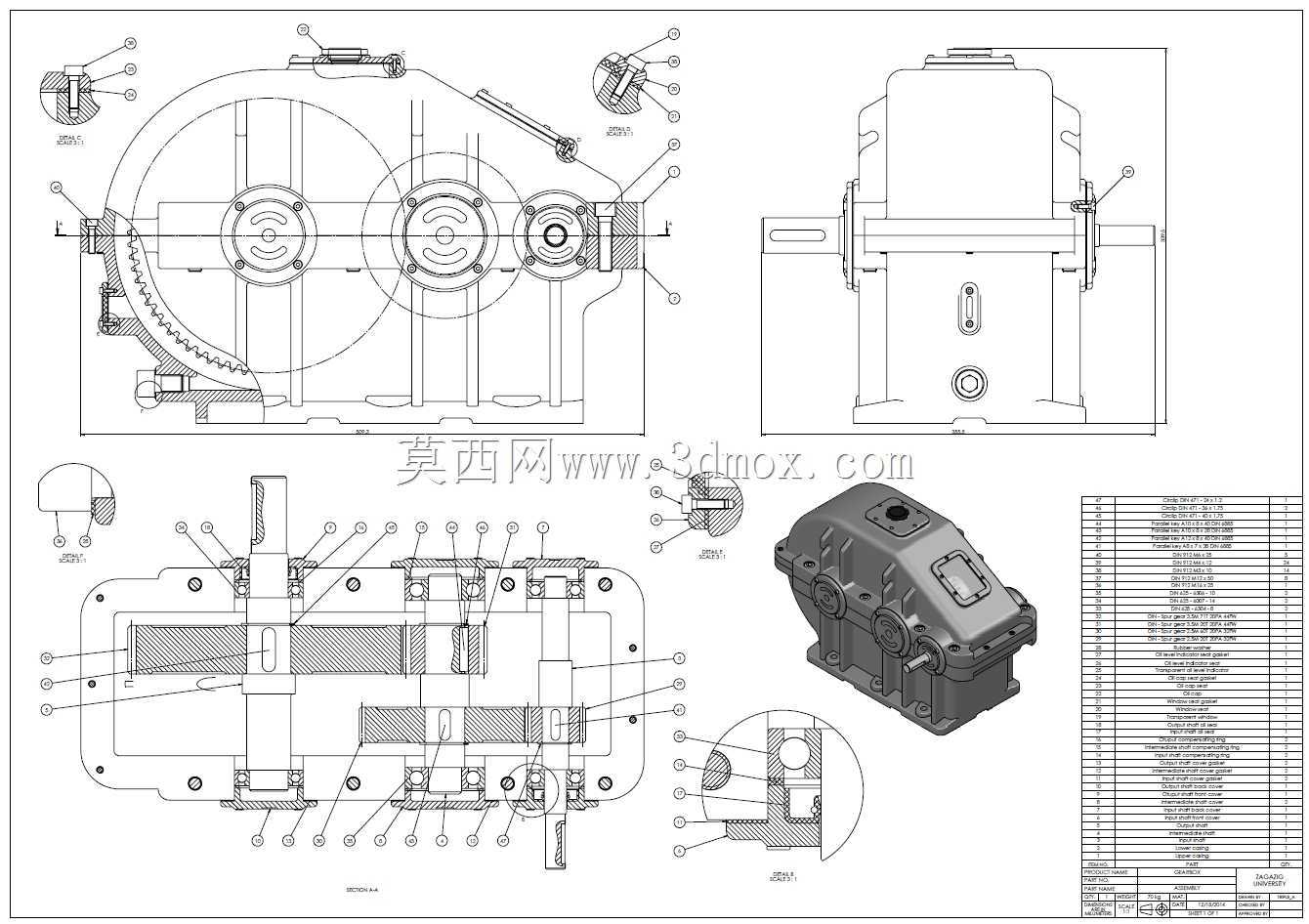

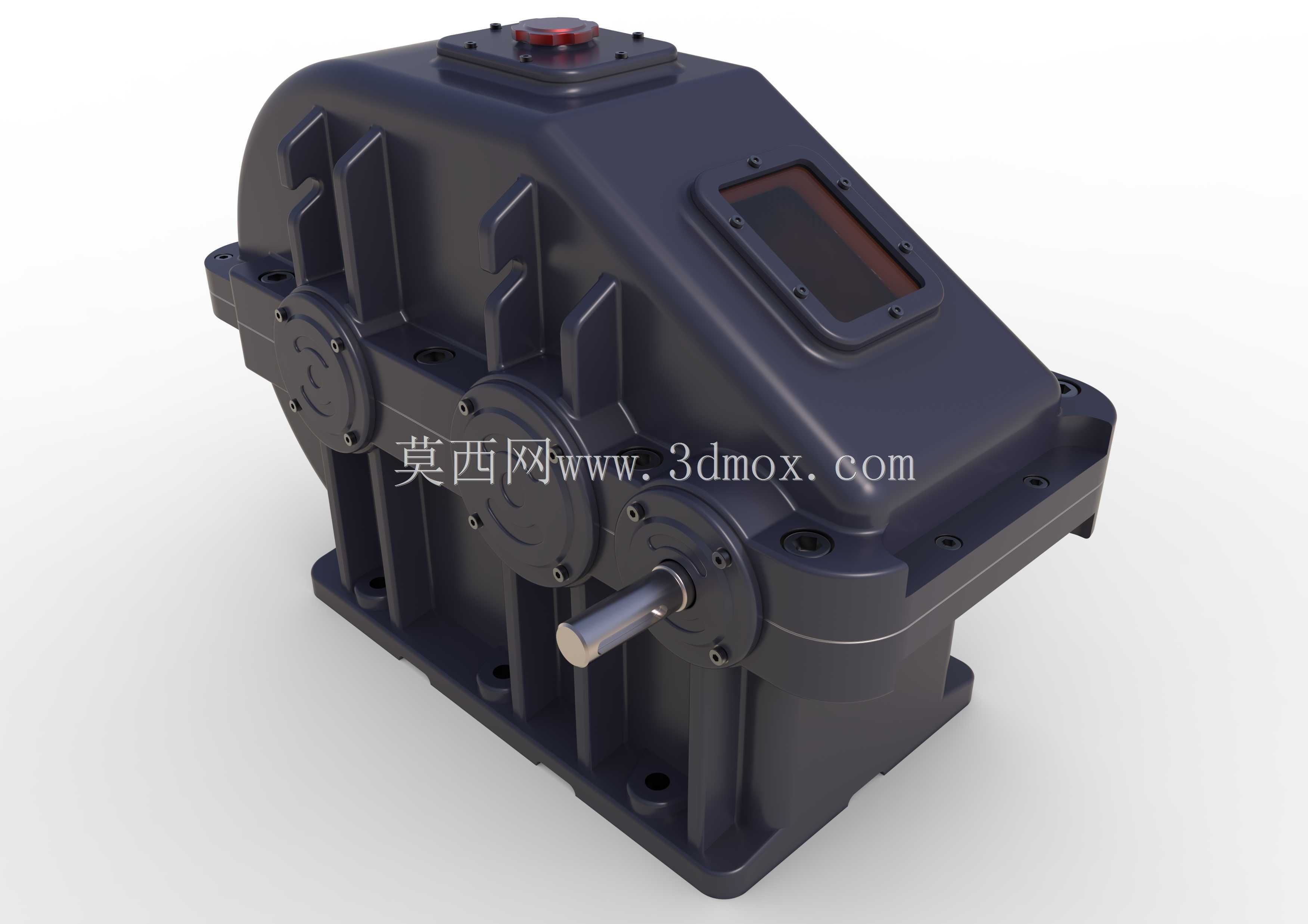

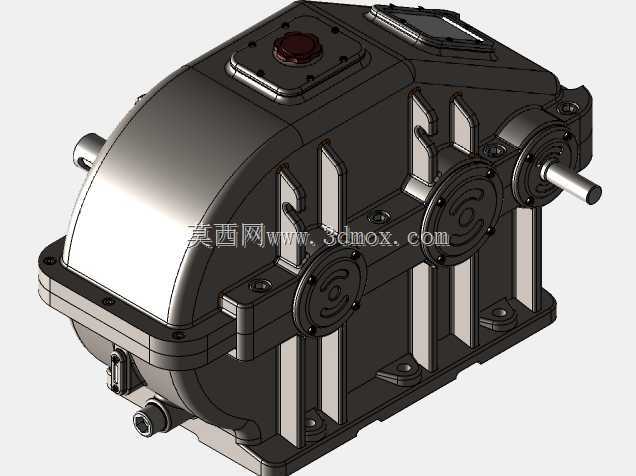

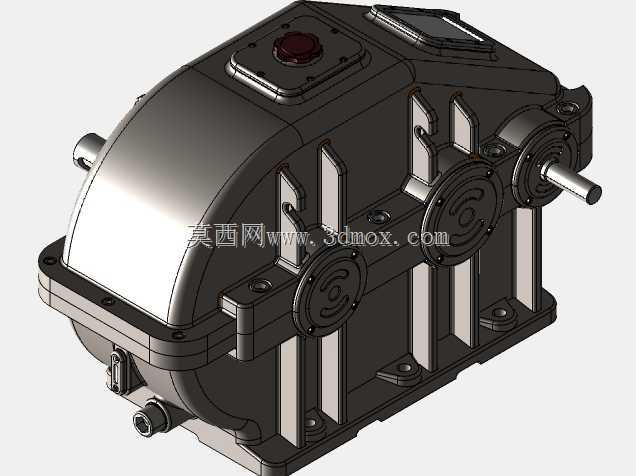

设计过程中优先遵循传动可靠性优先的思路，首先根据目标传递功率、额定输入转速确定总减速比，合理分配两级传动的减速比参数，避免单级传动比过大造成齿轮尺寸失衡、箱体轮廓冗余；齿轮参数计算阶段充分考虑齿面接触强度与齿根弯曲强度，确保长期满载运行下不会出现齿面点蚀、断齿等失效问题；轴系设计时结合弯扭合成强度校核轴径尺寸，匹配对应载荷等级的滚动轴承，同时预留合理的轴承游隙调整空间，避免热胀冷缩造成的轴承卡滞。箱体采用剖分式结构设计，上下箱体通过定位销定位、螺栓紧固连接，既保证了装配过程中内部齿轮、轴系组件的安装便利性，也为后期检修换件提供了操作空间；箱体侧面设置轴承安装孔位，端盖通过螺栓固定在箱体侧壁，配合密封件实现轴承位置的轴向定位与防尘密封，顶部设置带透气塞的观察盖，既可以随时观察内部齿轮啮合状态，也能平衡箱体内外气压，避免长期运行油温升高造成内部压力过大导致的密封渗漏问题。

在安装边界与外形尺寸层面，该传动箱的箱体底部设置带安装孔的连接法兰边，可通过螺栓直接固定在设备安装基座上，安装孔位间距经过统一规划，适配常规同功率等级减速装置的安装尺寸，具备较好的替换适配性；输入轴、输出轴的轴伸长度、直径以及键槽尺寸均按照通用传动接口标准设计，可直接匹配标准联轴器、带轮等传动连接件，无需额外定制转接构件；整体箱体轮廓紧凑，在保证内部齿轮、轴承有足够安装与运转空间的前提下，尽可能压缩了非必要的外部冗余结构，既减少了整机的占用空间，也降低了箱体铸造的材料消耗，兼顾了结构刚性与轻量化需求。
