12立方混凝土搅拌运输半挂车结构设计

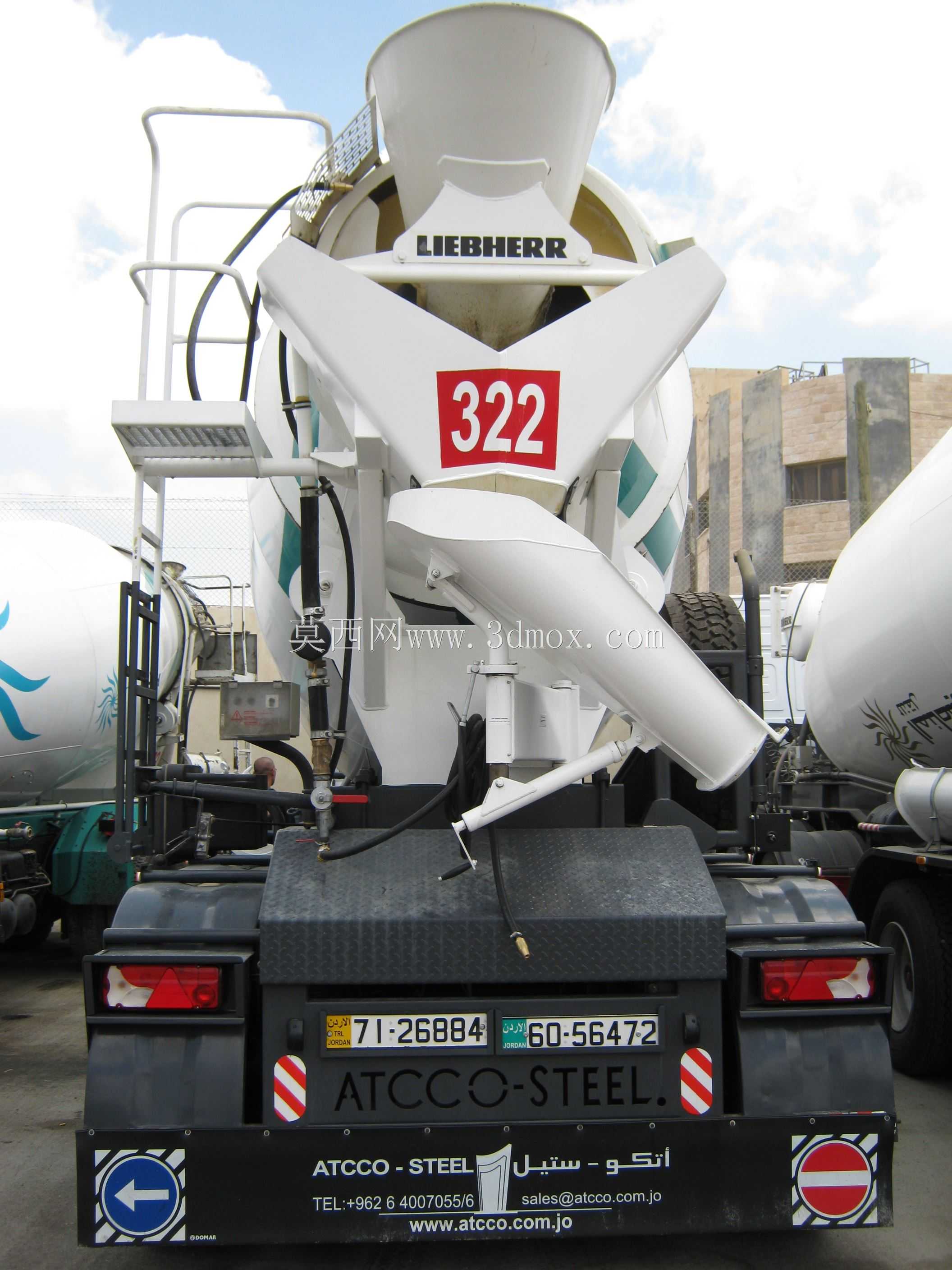

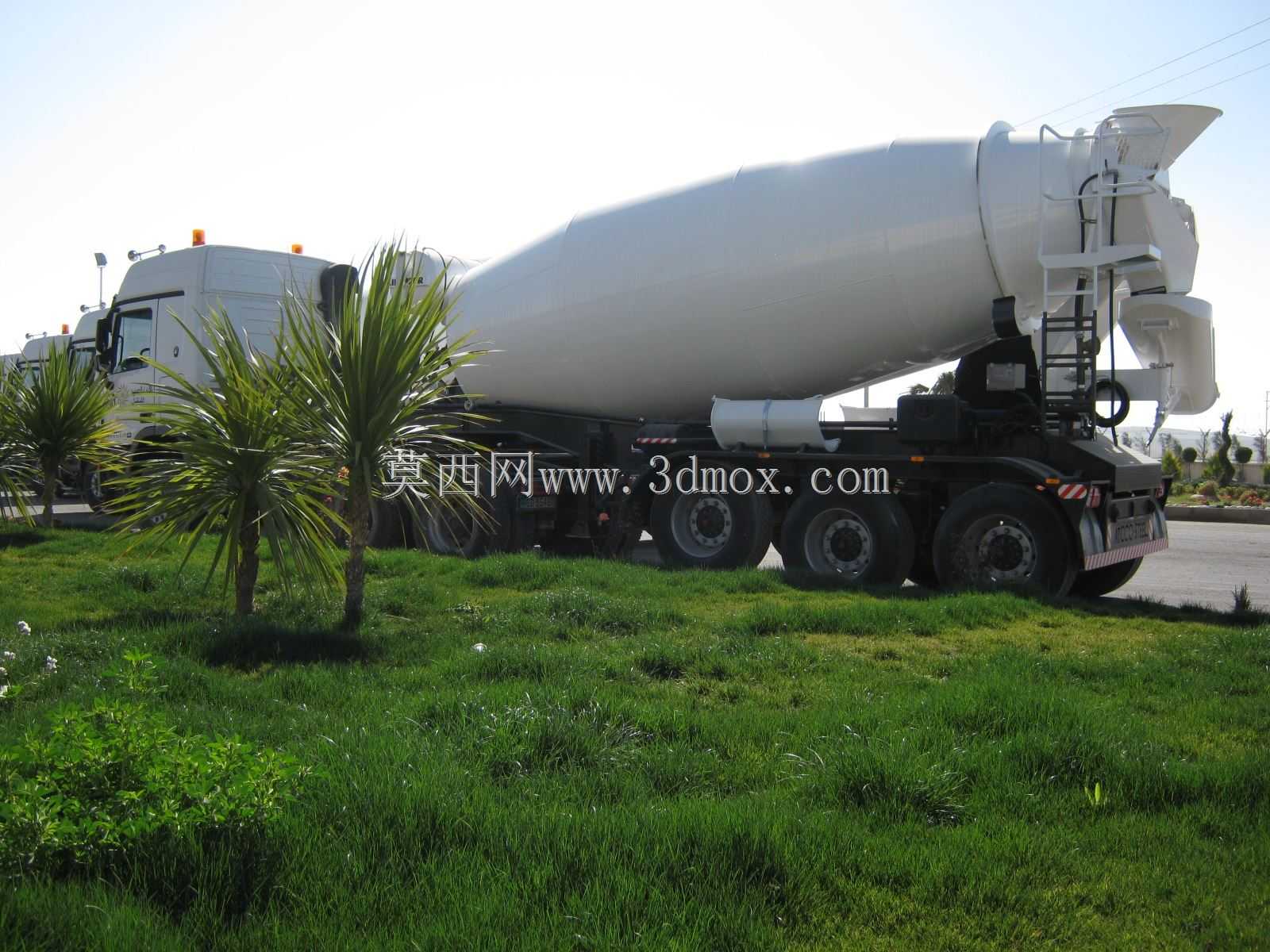

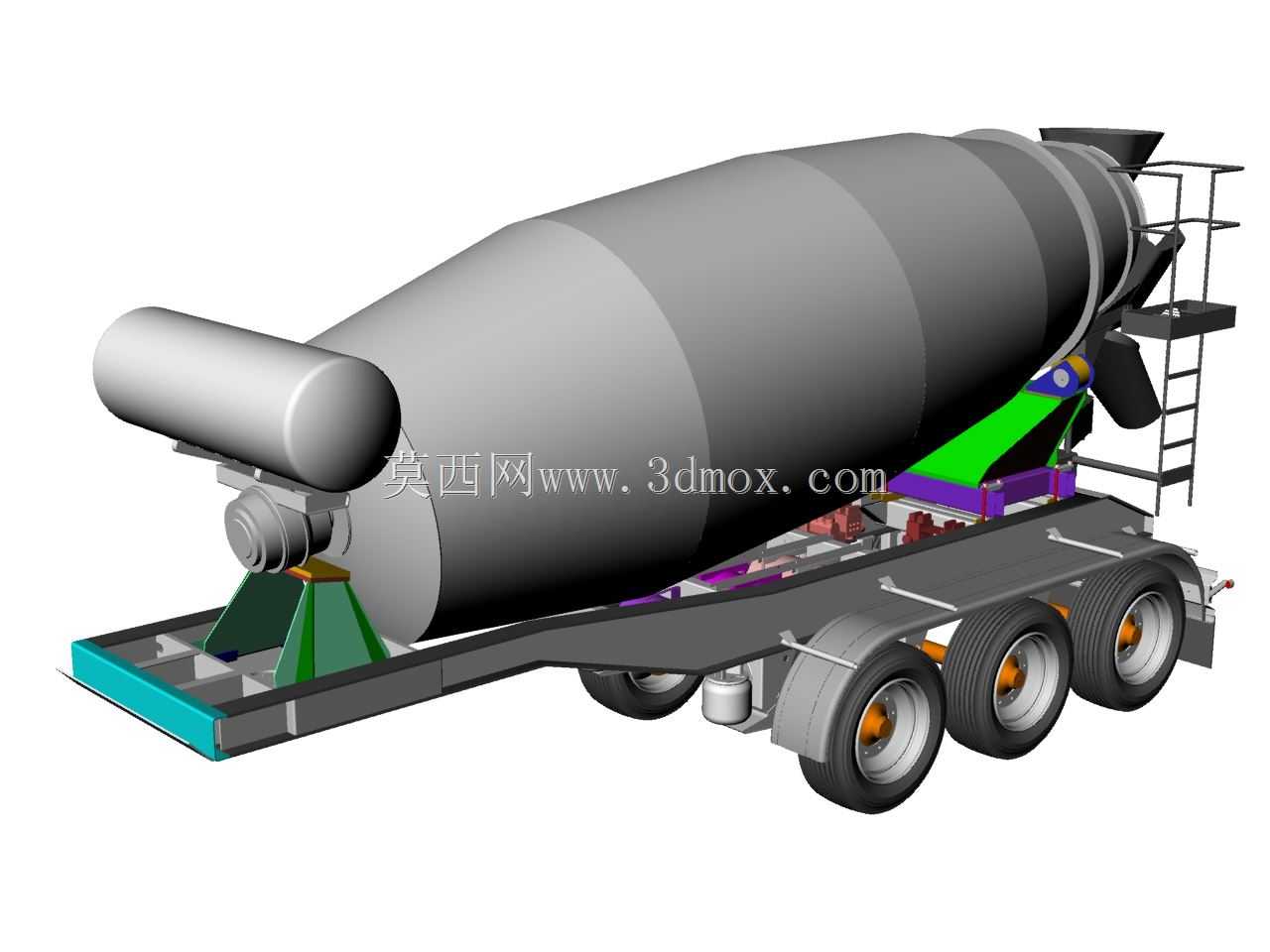

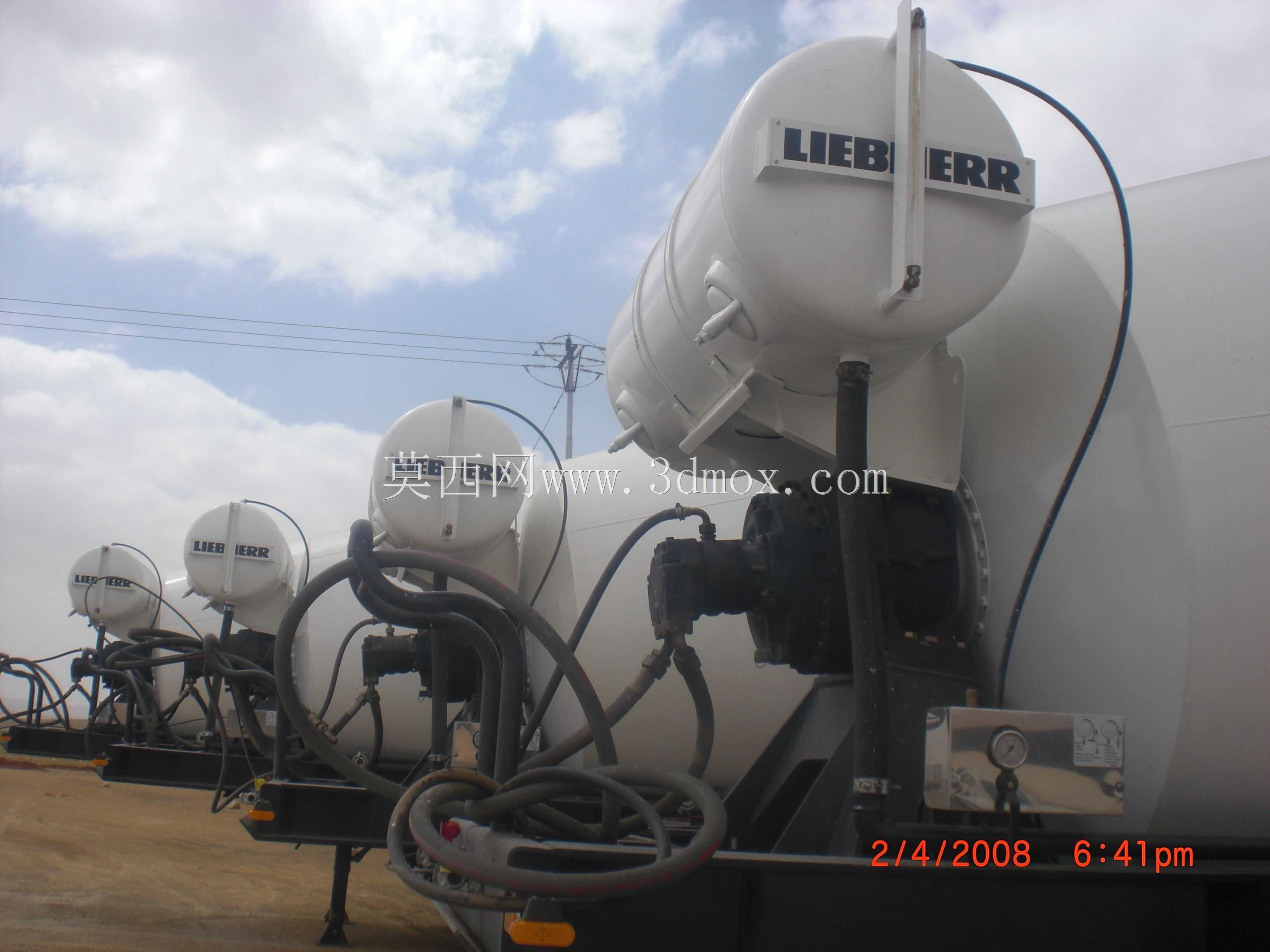

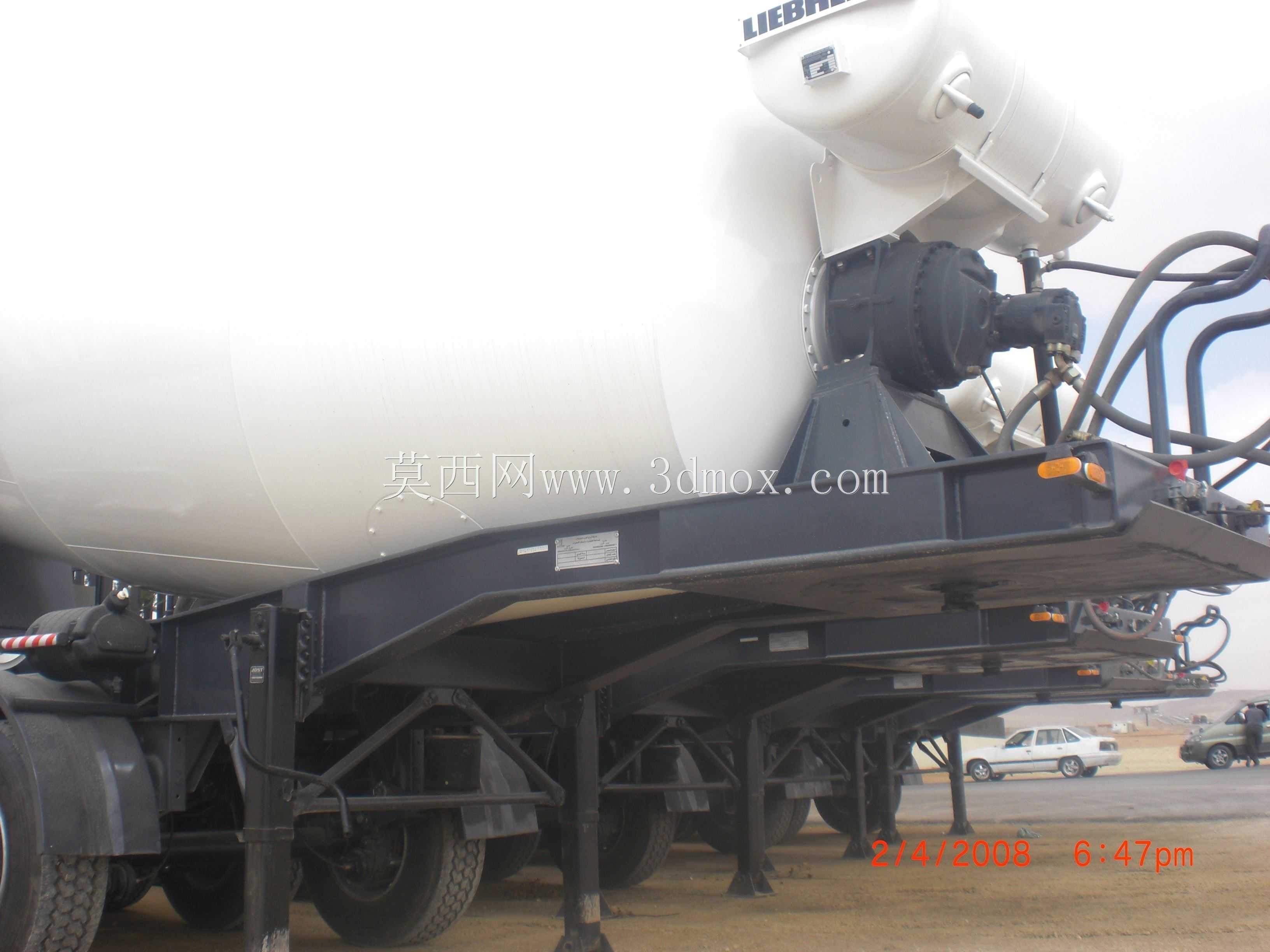

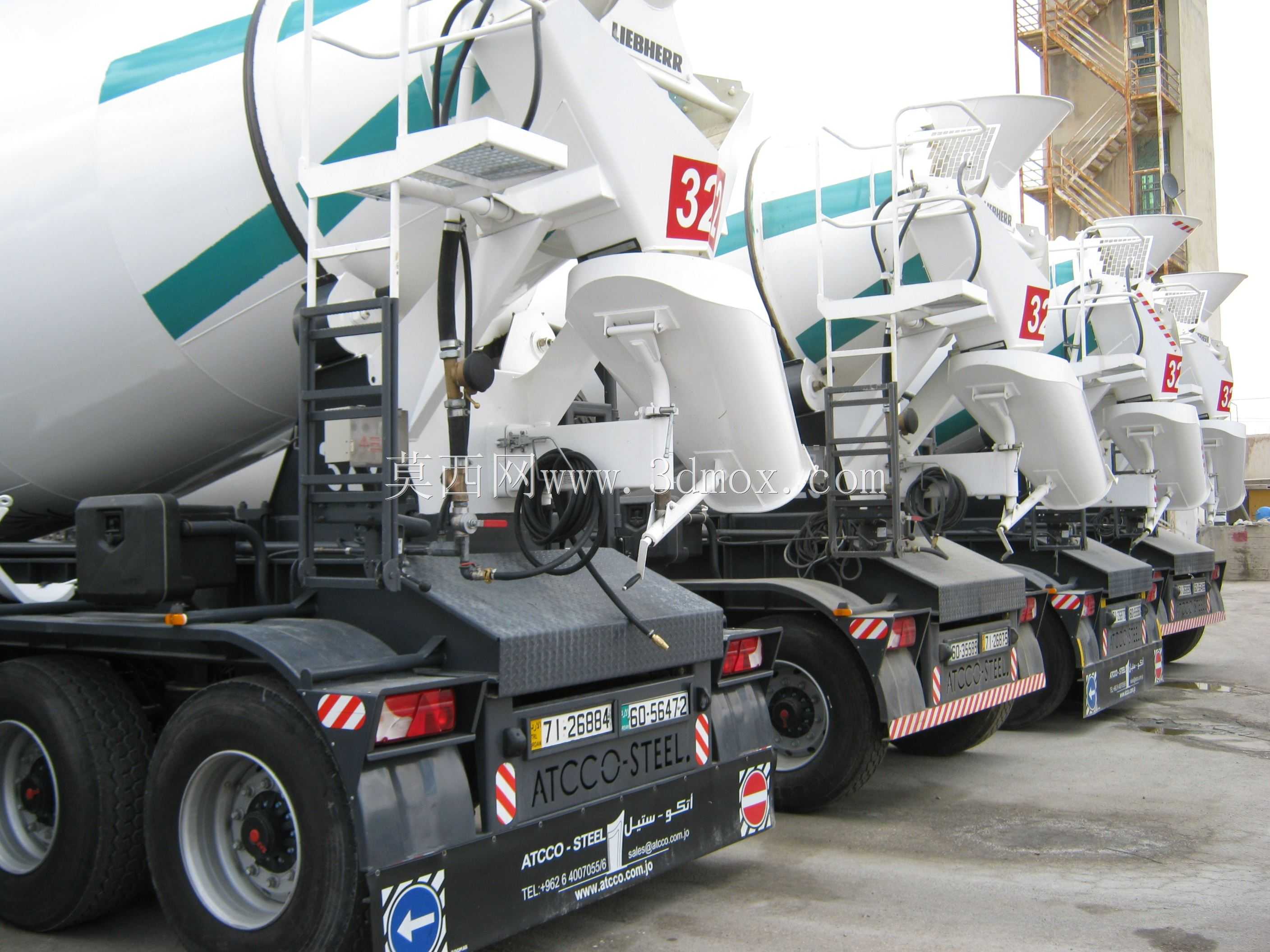

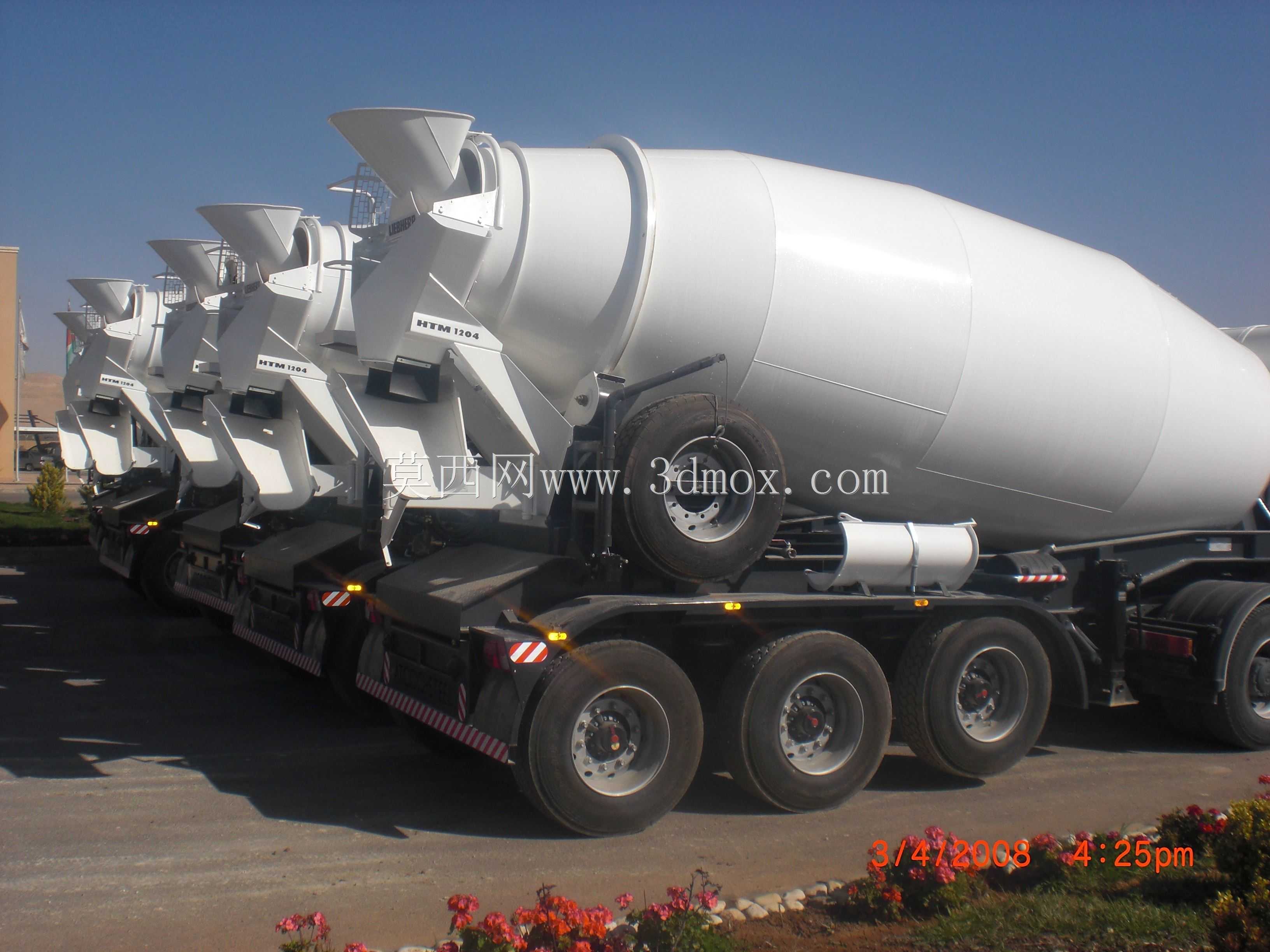

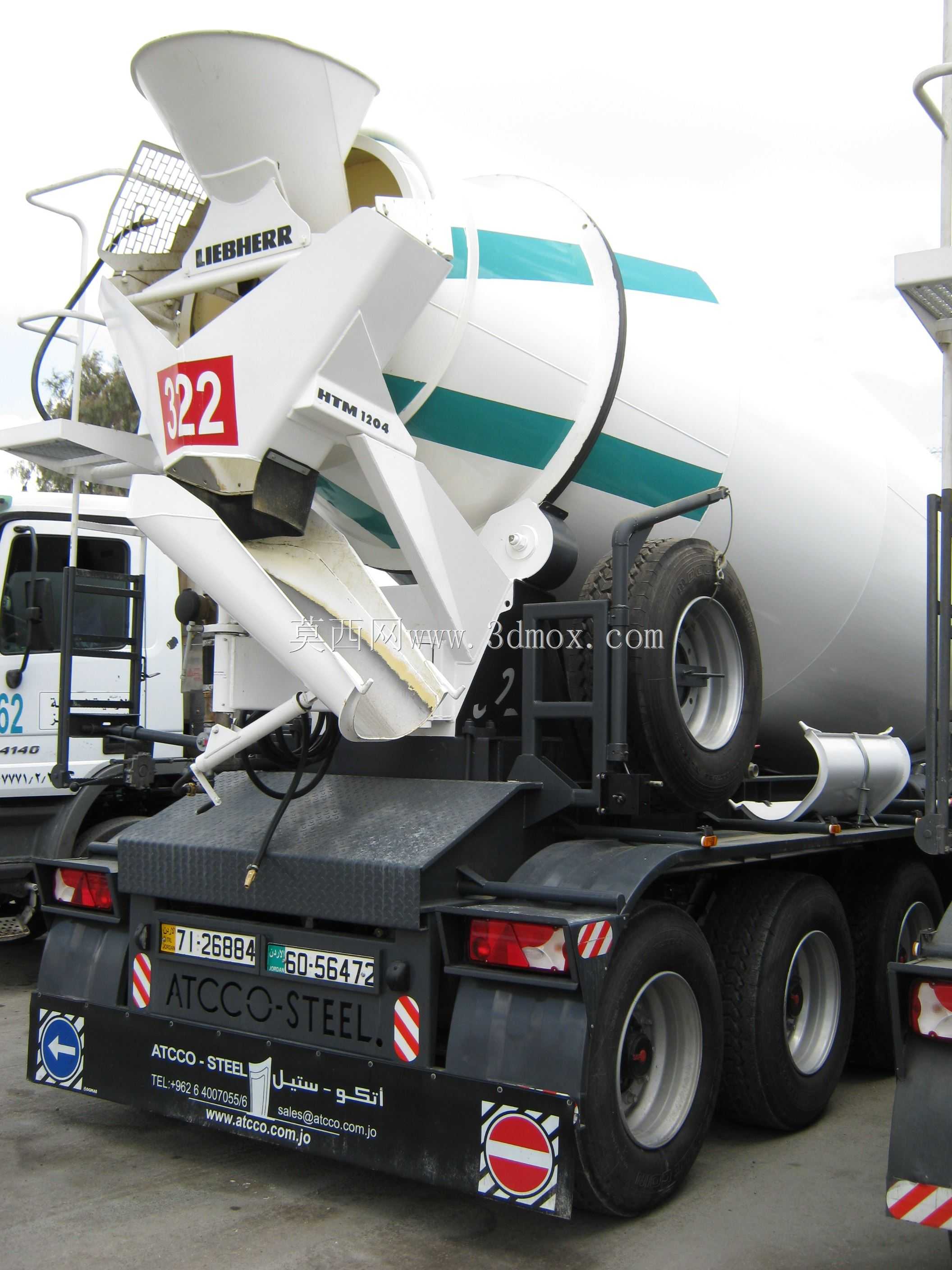

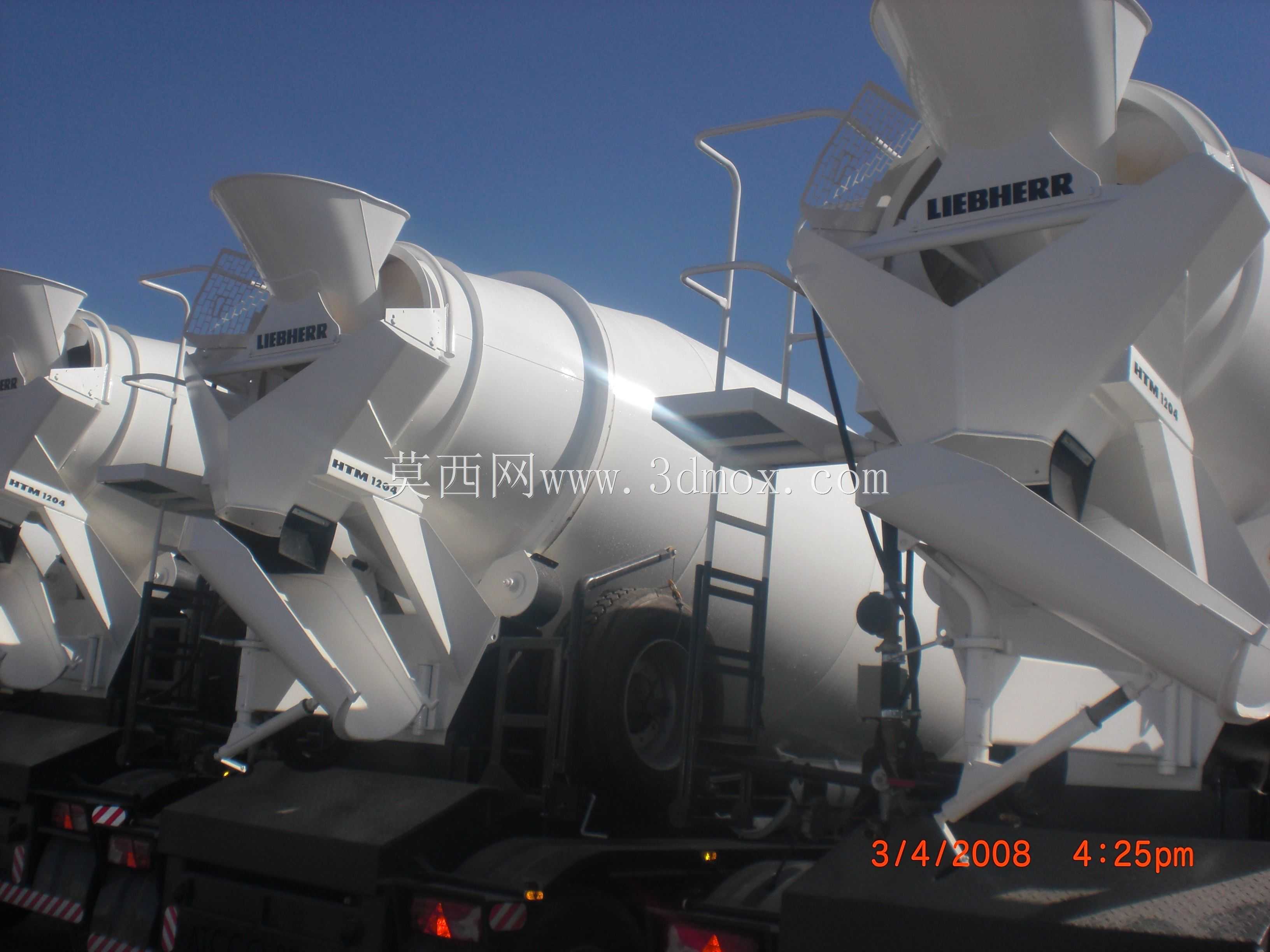

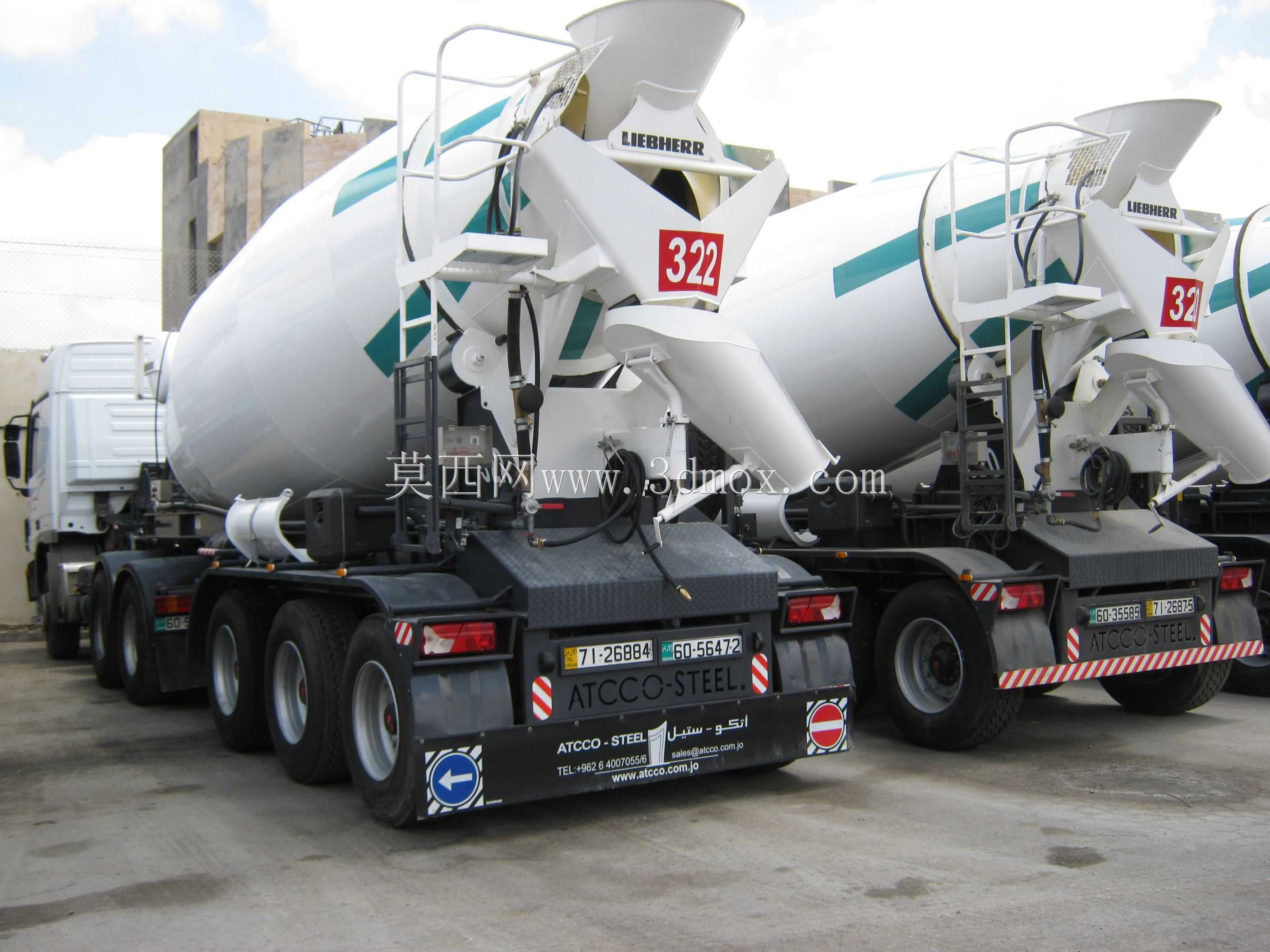

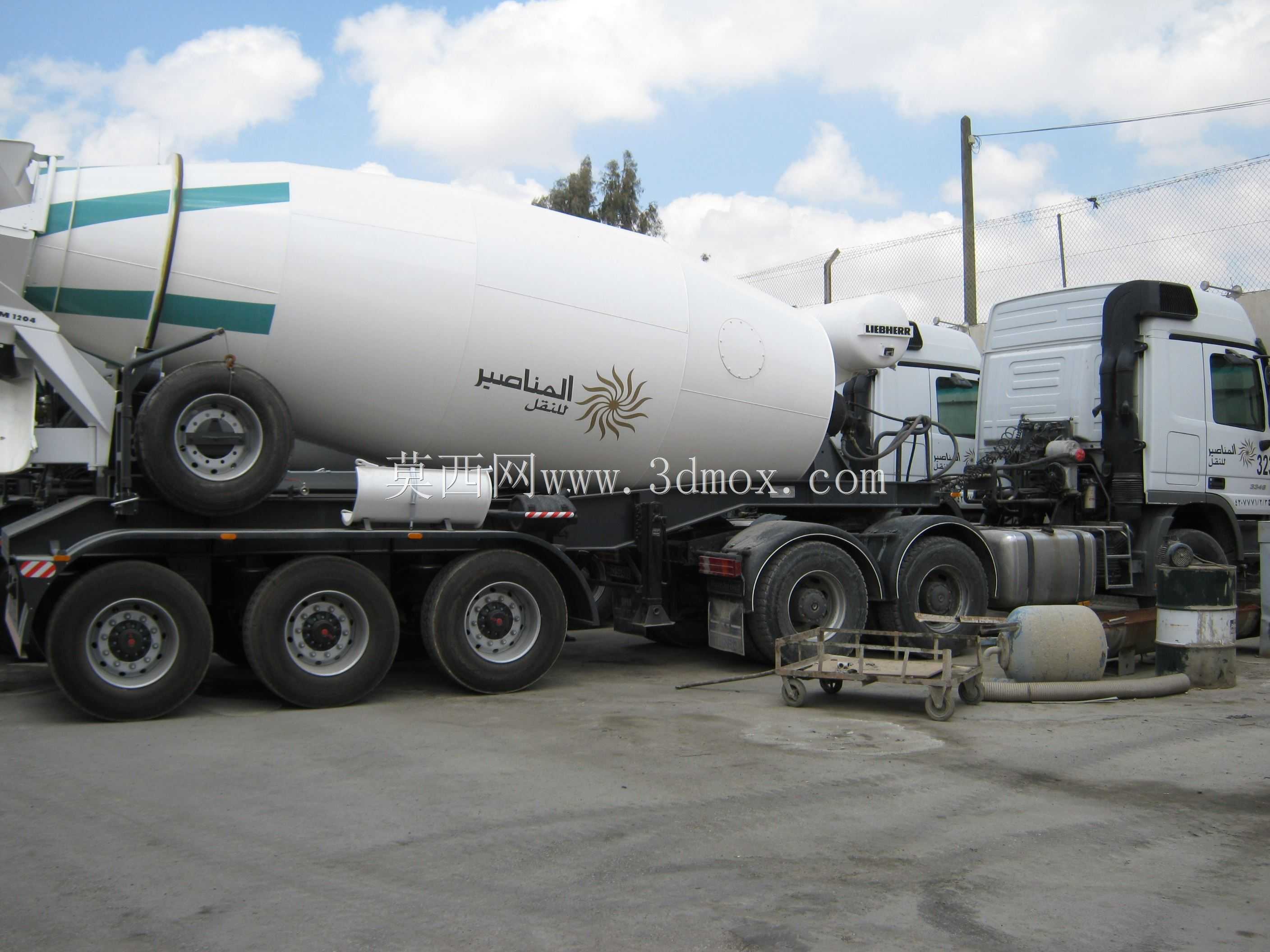

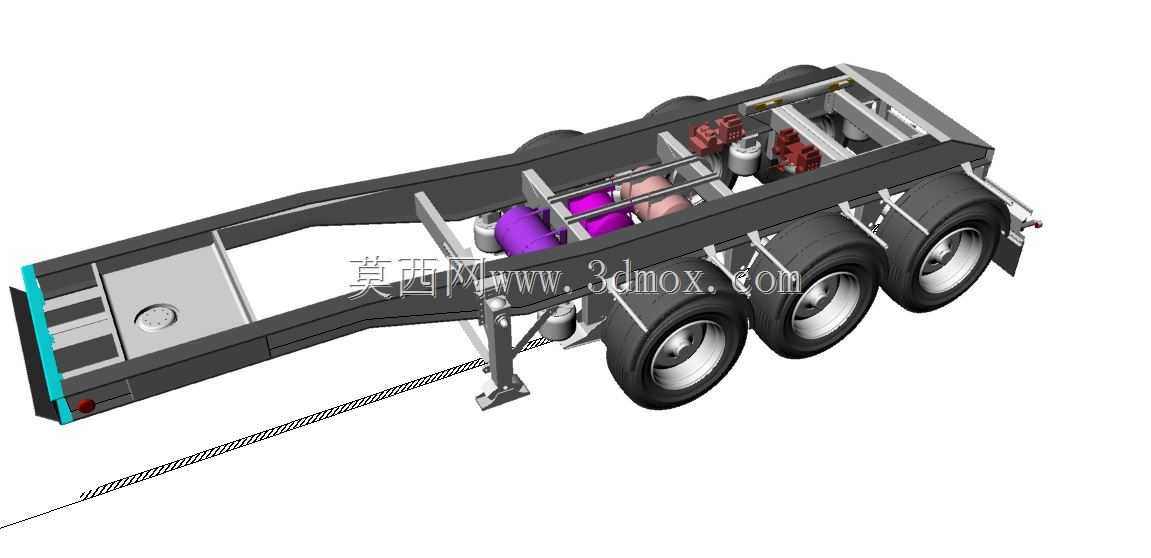

在商砼运输与工程建设领域，混凝土搅拌半挂车是衔接搅拌站与施工现场的核心运载装备，主要承担预拌混凝土的中长距离转运任务，适配城市基建、路桥施工、房地产开发等多类作业场景，能够在运输过程中持续对罐内混凝土进行低速搅拌，避免混凝土发生离析、初凝等问题，保障到场混凝土的工作性能满足浇筑要求。这款12立方规格的搅拌半挂车，设计上围绕重载运输可靠性、搅拌均匀性、行驶稳定性三大核心需求展开，整体采用半挂式承载结构，匹配多轴重载底盘设计，能够适配大吨位牵引车头，满足高载重工况下的行驶需求。罐体采用变截面梨形结构设计，内部设置螺旋导向搅拌叶片，在罐体正向转动时完成装料与搅拌作业，反向转动时实现卸料操作，叶片的螺旋角度经过反复校核，既能够保证搅拌过程中混凝土各组分混合均匀，也能在卸料时减少残留，提升卸料速度与净空率。底盘部分集成了支撑装置、悬挂系统、轮轴总成与罐体支撑托架，罐体前部设置托轮支撑结构，后部通过驱动连接座与回转驱动机构相连，保证罐体转动过程中的同轴度与运行平稳性，减少行驶过程中的罐体晃动。罐体侧部设置有爬梯与操作平台，方便作业人员进行罐体检查、清洗与维护操作，前部预留了水箱与水路系统安装空间，可满足运输途中罐体清洗、作业现场加水调整混凝土坍落度的使用需求。设计过程中充分考虑了道路通行的安装边界，整车宽度符合道路车辆外廓尺寸限值要求，罐体安装高度经过优化，在保证12立方装载容积的前提下降低整车重心，提升车辆转弯与高速行驶时的稳定性，避免侧倾风险。车架采用高强度钢焊接结构，对应罐体支撑位置做了加强筋设计，能够承受满载混凝土时的重载负荷与行驶过程中的交变冲击，各管路与附属部件的布置均避开了运动干涉区域，预留了足够的安装与检修空间，适配实际生产装配与后期运维的操作需求。
