油库发油台鹤管顶部装卸作业装置

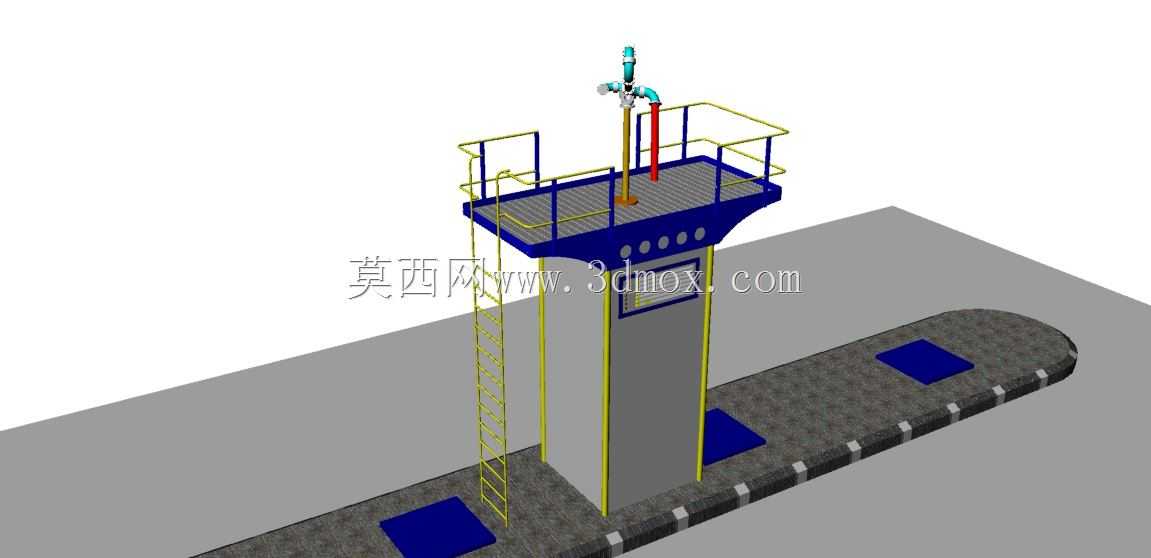

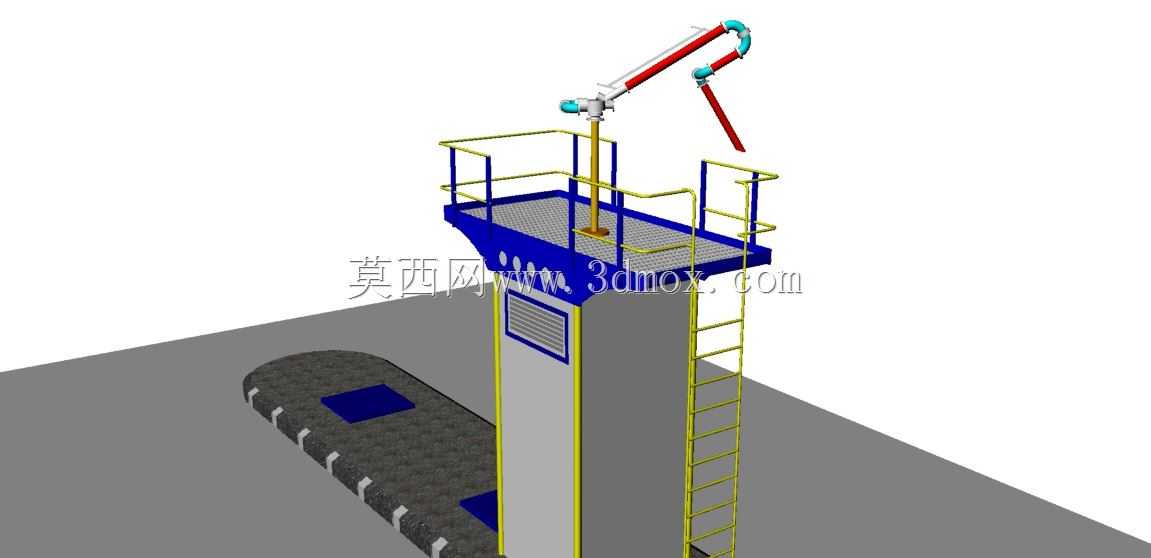

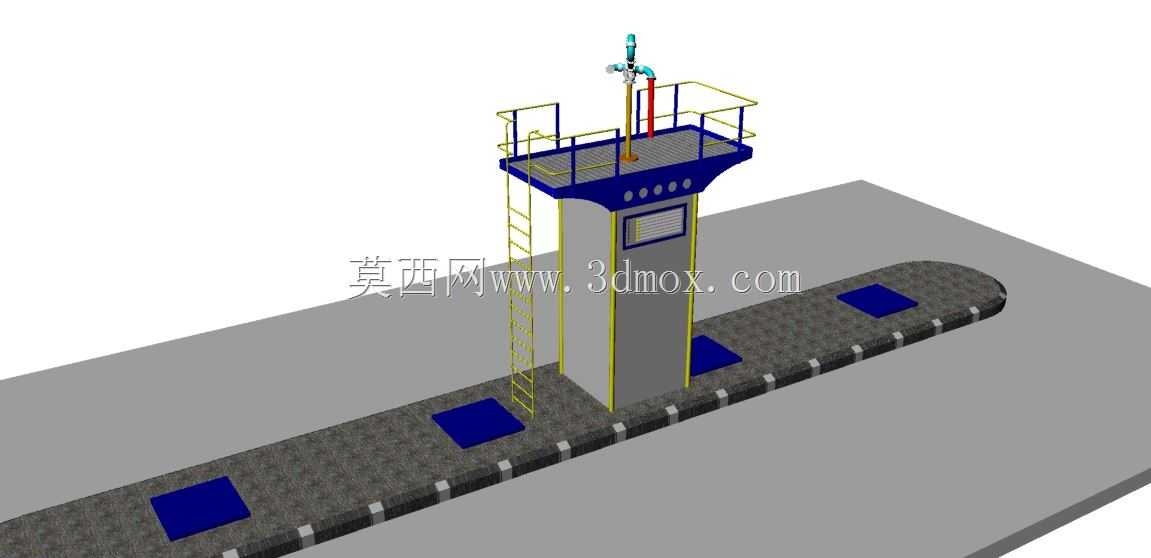

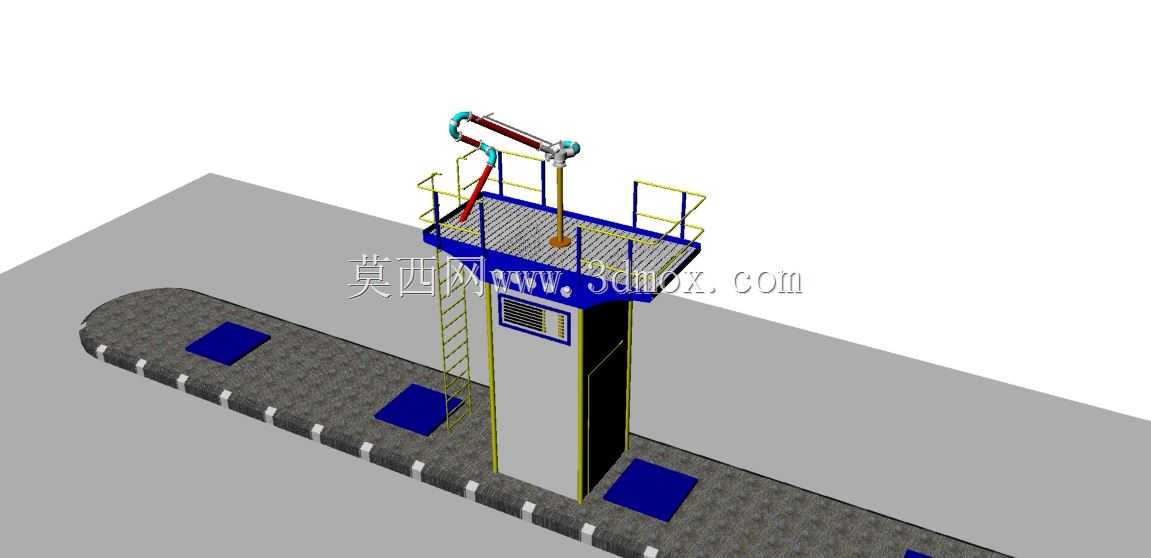

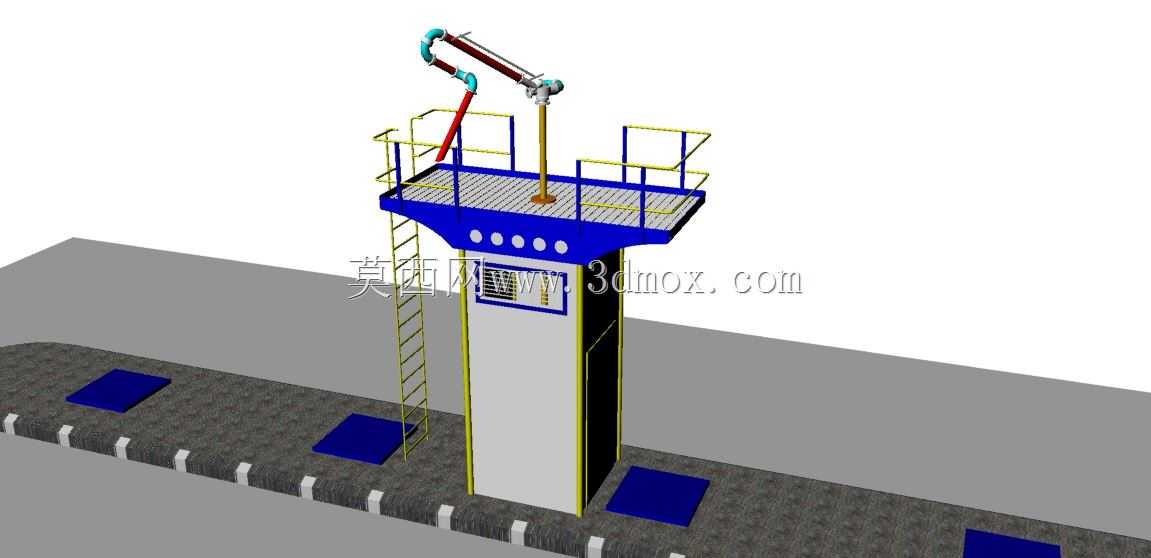

这套顶部装卸作业装置主要应用于成品油库、公路发油站台的罐车顶部灌装作业场景，是油料收发环节的核心作业载体，适配常压下汽油、柴油等轻质燃油的顶部密闭装车作业需求。整套装置以立式支撑塔架为核心承载结构，塔架底部直接锚固在发油岛的混凝土基础上，安装边界需匹配发油岛的硬化地面范围，周边预留不小于1.2米的操作巡检通道，塔架总高度需满足常见公路油罐车的顶部操作高度差，确保鹤管作业半径可完全覆盖罐车顶部罐口的停靠偏移范围。塔架顶部设置带防滑格栅板的操作平台，平台四周安装高度不低于1.2米的安全防护栏杆，栏杆底部设置不小于100mm的挡脚板，防止工具、杂物从平台坠落伤及地面作业人员；平台侧面设置直爬梯连通地面，爬梯踏杆采用防滑圆钢制作，外侧配套护笼结构，满足高空作业的安全防护要求。平台上方搭载的装卸臂采用多关节回转结构，内臂与外臂之间设置密封回转接头，可实现水平、垂直方向的多角度摆动，作业时可灵活调整对位罐车罐口，非作业状态下可收拢停靠在平台侧方，不影响罐车的进出停靠。装卸臂配套的密封帽可在灌装时扣合在罐车罐口，减少油气挥发扩散，适配油气回收系统的接口预留。塔架侧面预留了现场仪表、控制阀组的安装位，可配套安装流量控制阀、静电接地夹、油气回收管路接口，实现灌装作业的一体化集成。设计过程中优先考虑了作业人员的操作便利性，操作平台的作业面高度与罐车顶部踏步高度差控制在合理范围，减少作业人员跨接的高度差风险；鹤管的操作力控制在单人可轻松扳动的范围，无需额外辅助助力装置即可完成对位操作。平台格栅板采用热镀锌钢格板，兼顾防滑性能与耐腐蚀能力，可适应油库户外露天作业的日晒雨淋环境，长期使用不易锈蚀变形。整套装置的安装定位需与发油岛的车位划线对齐，确保鹤管的作业覆盖范围完全覆盖车位内罐车的罐口可能停靠的区域，避免出现对位盲区；塔架基础的预埋螺栓需做防腐处理，锚固强度满足当地风载下的结构稳定性要求，避免极端大风天气下结构失稳。
