散装粉料运输半挂罐车结构设计

　　这款罐式运输装备主要面向散装水泥、粉煤灰、矿粉等干质粉状物料的中长途公路转运场景，适配散装物料仓储站点、商混站、基建工地等点位的物料接驳需求，替代传统袋装运输模式，减少物料中转损耗与人工装卸成本。罐体采用千禧形流线造型，并非单纯追求外观效果，该曲面结构在同等容积下可降低整车风阻系数，同时优化内部粉料的流化卸料路径，减少罐内余料残留。罐体主材选用ST37钢材，壁厚设定为4mm，兼顾结构强度与整车轻量化需求，设计工作压力为2bar，测试承压能力达3.0bar，可满足常规气压卸料的压力工况要求，避免长期承压使用出现罐体变形或焊缝渗漏问题。罐体顶部设置直径450mm的重型螺旋式装载盖，搭配2个通气阀与2个气压计，实时监测罐内压力状态，

　　保障装料、运输、卸料全流程的压力安全；卸料系统配置6m特殊合金排放软管，搭配2组可调节至2.1bar的安全阀装置，可根据不同物料的流化特性调整卸料压力，适配不同堆积密度粉料的输送需求。上部走道与检修梯的设置充分考虑现场运维需求，走道采用防滑格栅板设计，检修梯带扶手防护，方便运维人员登顶进行装料口检查、罐体维护等操作。供气系统为拖车空气压缩机搭配电动压缩机双配置，3x12吨鼓式制动器搭配空气悬架系统，可适配不同等级公路的行驶工况，空气悬架可根据载重自动调整车架高度，减少颠簸路况对罐体结构的冲击，同时降低行驶过程中物料离析的概率。EBS制动系统搭配双转起落架，单个起落架承载能力达25吨，轮胎选用385/65 R22.5规格，

　　轮辋尺寸为RIM11.75*22.5，钢制主销采用42CrMo4锻钢材质，符合SAE/IDN标准要求，可承受高强度拉伸与断裂载荷，主销采用螺钉连接结构，后期维护更换无需切割焊接，降低运维成本。电气系统配置24V电气装置，符合欧盟道路行驶规则设计，拖车配备倒车灯、雾灯，前面板设置两个24V/24S电气插座与一个ABS插座，适配不同规格挂车的电气连接需求。随车标准配置包含1套备胎位置工具、1套工具箱、1套塑料水箱、1套楔块、6套挡泥板，每轮位对应配置6米排放软管与储物选项，满足长途运输的随车工具与备件存放需求。罐体轴型配置覆盖盘轴、鼓轴等多种选项，弹簧悬架可选Z型弹簧、钢板弹簧等结构，压缩机组可选电动、柴油两种动力形式，

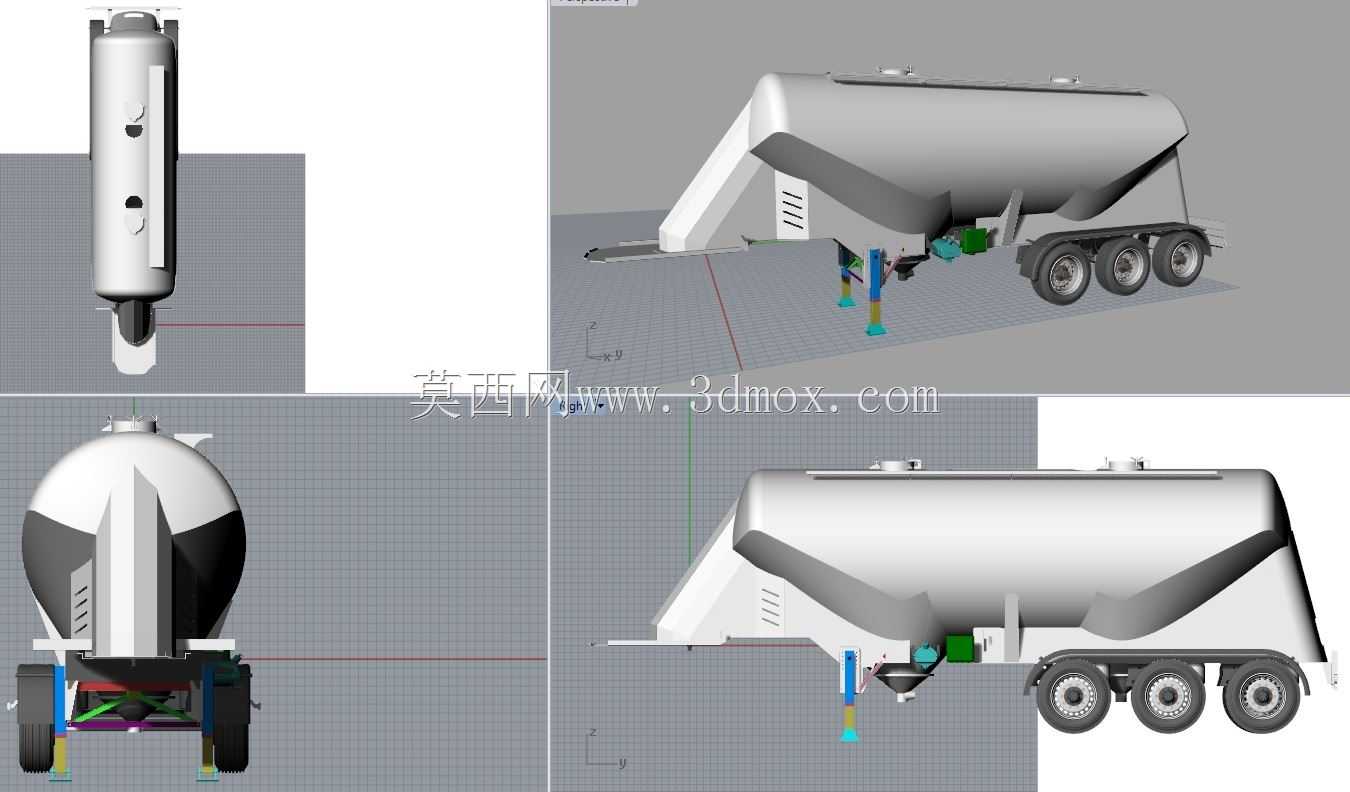

　　轮辋可根据使用场景选择钢、铝材质。罐体装载人孔盖位置预留一块彩油区域，可通过高压水与粘合剂结合化学液体完成表面清洁，表面涂装采用一层环氧树脂模具搭配一层丙烯酸模具的分层涂装工艺，具备优异的耐化学腐蚀性能，可适应不同粉料的腐蚀特性，外观颜色可根据RAL色卡体系按需选择，适配不同物流企业的品牌涂装需求。整车结构设计充分考虑散装粉料运输的全流程痛点，从装料密封、运输防离析、卸料低残留、运维便捷性等多个维度做了针对性优化，三维建模过程中对罐体曲面、悬架安装位、制动管路走向、供气系统布局都做了干涉检查，各部件安装边界预留足够的装配与维护空间，可直接用于结构校核、改装设计参考以及新车型开发的原型参考。
