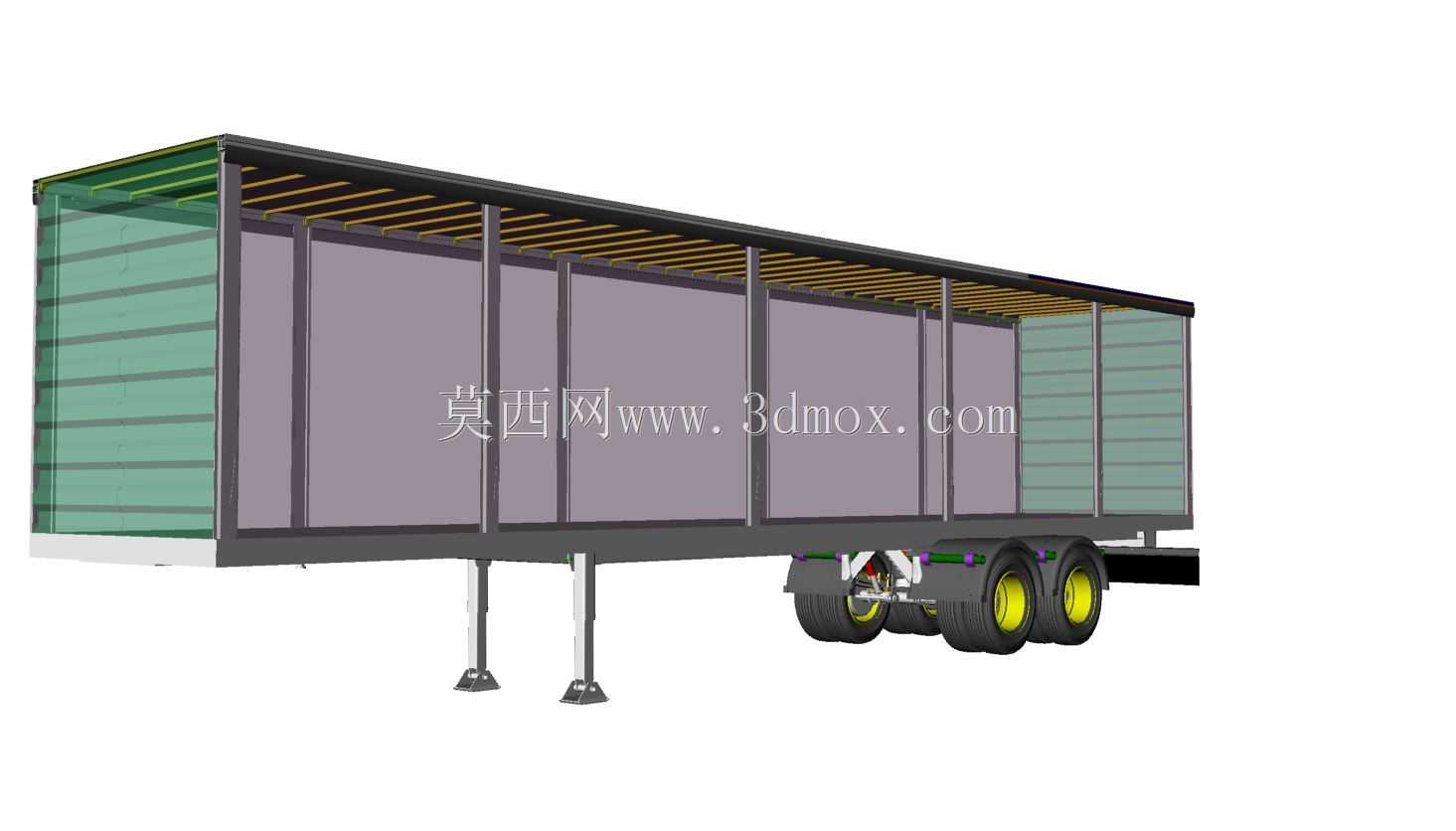

帘布侧开结构货运半挂车三维设计

这款帘布式半挂车的结构设计，核心围绕干线物流与城配中转的高频装卸场景展开，区别于传统硬厢式半挂车的侧门局限，侧帘结构可实现整侧完全开启，配合叉车作业时无需预留单侧开门的回转空间，在月台宽度受限的物流园、货场场景下，装卸效率能提升近四成，同时帘布自重较钢制侧厢轻约1.2吨，在合规载重范围内可提升单次货运的有效装载质量。从结构设计逻辑来看，整车承载框架采用高强钢辊压成型的边梁与顶部纵梁，侧部无厚重钢制厢板，依靠等间距布置的垂直立柱承担侧部防护与帘布张紧的支撑作用，立柱底部与边梁采用快拆式锁止结构，当需要装卸超宽托盘、长尺寸建材类货物时，可快速拆卸对应位置的立柱，拓展侧部装卸开口的适配范围。顶部的帘布导轨采用圆弧过渡设计，避免帘布滑动时出现卡滞，帘布本身采用带聚酯纤维骨架的耐磨涂覆材料，两侧配置可调节的张紧棘轮，行驶过程中可将帘布拉紧避免鼓风抖动，同时帘布内部预留了横向绑带挂点，可适配不同堆高的货物固定需求，避免运输过程中货物侧倾剐蹭帘布。行走部分采用三轴布置的空气悬架结构，支腿为联动式机械支腿，停靠装卸时可快速伸出支撑整车前部载荷，避免摘挂后车头驶离时车厢前倾。设计过程中重点校核了侧部立柱的抗弯强度，在无侧厢板的工况下，立柱需承受车辆转弯时货物侧移的侧向载荷，同时顶部纵梁需满足吊装顶盖作业时的局部承压要求，整车外廓尺寸严格符合道路货运车辆的外廓限值，侧帘完全收拢后整侧开口高度可达2.6米，长度覆盖整个货厢段，可同时满足多台叉车并行装卸的作业需求。车厢前后端采用硬质钢制端墙，前端墙预留了篷布收纳的固定位，后端可根据需求选配对开门或者全帘布结构，适配不同货运线路的装卸习惯，底盘部分的制动管路、线束布置均避开了侧帘的滑动行程范围，避免长期摩擦导致管路破损，支腿的安装位置经过反复校核，确保在不同高度的货场地面停靠时，支腿垫板都能完全贴合地面，不会出现局部应力集中导致的支腿变形问题。
